高雄.液晶螢幕維修~acer(宏碁)型號:V243H,啟動後~暗屏維修記!

各位午安~

一轉眼~已經來到『初五』,外面鞭炮聲音不絕於耳~像是各各中小企業、商家、小吃都已開市、開工了~大伙是不是也在明天就要開始上班了,收拾一下心情囉~

今天再來看一台液晶螢幕的維修,是acer(宏碁)廠牌,型號:V243H,243應該就是24吋的液晶吧!請記住:是24吋!



這是它的故障現象,你有看到它的藍色指示燈亮著吧?那應該要亮起屏幕的~



這裡~

想要說的是它已經有送修過別處,再轉來我這的了~



解下後蓋!也可以看出是被拆過的~



一開始送電啟動!有閃亮一下!

只是亮起來的亮度,非常的昏暗,那時就感覺不對盤!



拆開電路盤,只是給它存證而已,也給大家看看!



這裡也可以驗證!

我外接一組全新燈管,一來測試全新燈管組的好壞,二來也可以更加驗證真的與電路無關!



比較傷腦筋的是,這台是24吋的,要找到合適長度的燈管,這可就煞費苦心囉~



我是有準備,不過~也不適很吻合!

好久以前處理過的那一台,是我『愚蠢』的那一台,各位還有印象嗎?在這邊:http://mypaper.pchome.com.tw/88182846/post/1323379540

以前處理那台時,是剛好長度的,怎麼這回在這邊,就差這麼一點點……



不管啦~先來拆解面板再說~



這一塊面板前,還有這一塊防刮玻璃~增添了點困難度!



一系列拆解過程~



每一台都不是很合身,每一台都需要再加工,真的很費事~



試點過程~感覺像是有聽到一組燈管有發出磁振(或是跳火)的聲音?

所以~又再給燈管解下!再次單獨試點,這回又沒聲音了?也查檢了燈管點亮的狀態,看到我眼冒金星啦~

後來~才驚覺聯想到,那是燈管點亮後,與燈罩所產生的共振,原來是有一組燈管少了一個燈管固定膠圈,無關於燈管好壞、與質量的~



這…我就放心的將其再次埋入導光板內,組裝回去囉~



我還是得說~

終於又安然度過損傷玻璃基板的危機,每一次我都得這樣說,因為拆這面板,本來就有一定程度的風險存在,跟拆平板一樣,並不是所謂的『慎』與『不慎』(都是很夠小心的啦),只能說『幸』與『不幸』!!!



排除了暗屏故障現象,當然要再對PI板做整新、修復、及補強!!!



OK的~可以交機囉~

更新燈管後的液晶面板~在顯示上當然是更『亮麗』的、更『鮮艷』的、更『精彩』的、更『奪目』的囉~

如同這一篇(http://atunpclcd.blogspot.tw/2013/12/benqfp222wh.html)的主人所說:

螢幕主人來留言囉^^

維修送回試用時,只要是白色部分就覺得好亮><

如果將螢幕畫面都換白色的,應該可以當日光燈使用XD

除了感覺變亮外,維修速度也讓我驚訝了一下

本來想說螢幕寄送到後也要等個三、四天才會好的

結果螢幕寄送的隔天晩上就收到修好的簡訊



接下就希望這台螢幕能再戰個六、七年

不要太快讓我跟口袋的小朋友分手啊;P』

提供參考,請多指教!

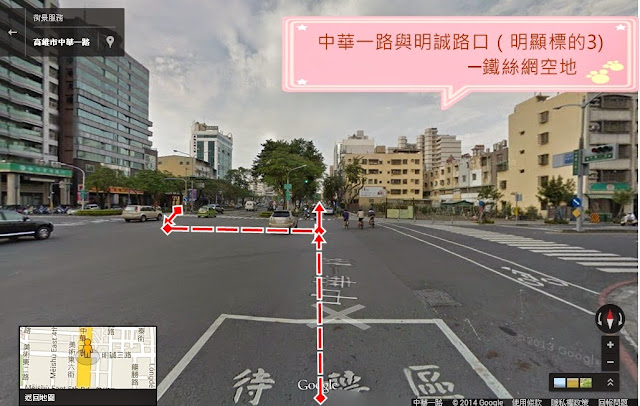

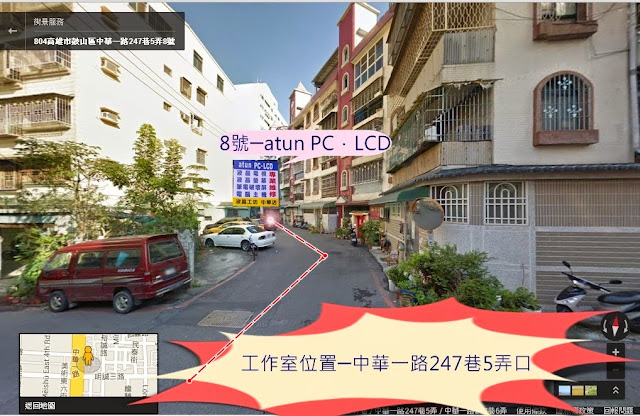

工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用


繼續閱讀
2017/08/27

高雄.液晶電視維修~LG(樂金)型號:?啟動後顯示不良維修!

各位早~

年初二!要回娘家~大塞車了吧?還好老婆娘家,只在鄰近的地方,只要10來分鐘就可到達~不塞車啦!

今天繼續來看一台液晶電視維修,是LG(樂金)廠牌,不過~我沒有拍到它的型號,因此只能打上『?』,32吋的啦~

這是它的故障現象,啟動後顯示成這等畫面,有一點類似此實例的故障狀態,如:http://mypaper.pchome.com.tw/88182846/post/1323202117





有時~還會轉換成黑、白的~抖動的~重疊的畫面~



不過~若是從D-SUB送入訊號,卻是顯示正常的~

所以~你家的電視,若是有顯示不良,不要每次來電的詢問,就是『換個什麼板的多少錢?』不是的,不是每次都是『XX板』,欲知詳情~還是得拆機查檢才知喔~



好大一個控制電路鐵蓋~



『類比』與『數位』信號,又從PIN口再拉線進入兩個控制電路內~



鐵蓋的底下就包覆著兩塊電路:電源板與主機板,及一塊小數位訊號處理板~



話說這塊主機板,還不是普通的大而已,根本就非常的大塊喔~

解下它,就是要來查檢主機板上類比訊號的處理電路~



經過一番查檢,汰換!

你看看~漂亮的不得了~



電源板還非常完美~解下它,做一番修整、補強~



OK的~還是一樣亮麗喔~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/27

高雄.液晶電視維修~HIPLUS(畫佳)型號:HLT HR223Q,送電後無法啟動,適配器電源燈會熄滅維修!

大家好~

過年期間~大家都在玩吧~我都在PO維修文~

今天來看一台小尺寸LCD TV的維修,是叫做HIPLUS(畫佳)的廠牌,型號:HLT HR223Q,223Q…,就是22吋的液晶電視吧!

外型如底下:



其實一開始來找我的故障現象是這個~

送電後的適配器是有亮著指示燈的,那代表著它正常供電是吧?,請你記住我是打『問號』的喔~



不過~將適配器送電入機器後,它的指示燈即刻熄滅!這…是機器有問題?還是適配器有問題ㄋ?



我的這一個抽屜內有許多DC:12V的適配器,當然每一顆都是身經百戰過的~



可惜~送入這台機器,一樣的~指示燈熄滅!



這麼一來~擺明的~這台機器出了很大的問題了~



來拆機查檢了~



非常驚訝的是,這塊高壓驅動板,竟然僅用了泡綿雙面膠來黏貼固定而已~



先解下了主板來做測量~阻值是OK的,不像有短路?



雖然~主板上有爆凸的零件!也不至於影響到會短路吧?



因此~你可以看到,單獨主板送電測試的結果,適配器的指示燈是不會熄滅的~



OK!那再多加入高壓板送電測試~

你有看到的,適配器的指示燈已經再度熄滅



這~不就又擺明了,高壓板是最大的問題所在囉~



這是高壓板上,保險絲的對地阻抗,很OKㄋ~



來看看這兩ㄎ高壓線圈的開關MOS~

兩張圖照所測量的位置都是相同處,一ㄎ的阻值是『0』,一ㄎ則有500多Ω,顯然那一ㄎ『0』阻值的是呈現短路現象!



找一塊高壓板來拆零件用!



這是兩ㄎ『MOS』的相關資料,相差不多,代用上是沒有問題的~



重新換上良品~適配器不再熄滅指示燈了~也能驅動背光燈管~也顯示了藍屏,這…算是正常嚕~



既然主板上有爆凸的,當然要順道一起更新~



再將高壓板多加醋酸膠布來固定~



這樣該算是完修了吧?



還是不行!那又怎麼了?

這台螢幕在測試預熱時,我若是移動機身,這回不是適配器指示燈熄滅,而是換成LCD的電源指示燈會熄滅?

ㄟ~那ㄟㄢㄋ?

我發覺這兩個公、母頭不是很合身,但~也不至於到接觸不良的地步?



拆了~來給適配器解剖了~

看到了嗎?這個適配器輸出二次側濾波,有些都爆凸了~再次全數給它更新~



全數都更新了~這該好了吧?

什麼?依然還是沒有用嗎?

這一張圖你再看一下,送電後!進入主板的電壓,僅剩0.9V?啊~怎麼這麼少?



測量一下~適配器的兩條導線阻值,ㄟㄟ~竟然~一條是斷路的?

ㄢㄋ~真正奇怪莫名ㄋ?



重新再入替一條導線,終於~一切都可以正常!順利的啟動!無論你如何抽動!搖晃線頭!都不會再熄滅了~



現在!再正式的給它測量一遍,確定的!是斷路沒有錯啦~而且還是斷在『地線』那條導線上!

真的是斷得莫名其妙說???

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/26

高雄.液晶電視維修~SAMPO(聲寶)型號:LM32H28,畫面顯示黑、白跑動的不良現象維修~

各位晚安~

今晚是除夕!先來跟大伙恭喜一下囉~恭祝各位:新年如意~諸事大順又大利、『萬項代誌』順利又完滿~

今晚再多加映一場,來看一台液晶電視的維修,是SAMPO(聲寶)型號:LM32H28型號:,也算是早期的LCD TVM,不過ㄋ~主人倒是將其外觀保持得不錯,依然亮麗如新啦~





這是送電啟動一開始的顯示狀態~這個算是正常咧~



不過~下一秒鐘隨即變化!成底下圖照的不良顯示!會變黑~也會變白~還會有色彩條塊的測試畫面,呼呼~真正是『霧霎霎!』,沙毋ㄋ???



這邊還有一段動態的故障影片,如:





看完影片繼續就來拆機查看各各電路~這邊是它的視訊電路!先給它跳過…



這裡是內部的電路分佈狀況:



還不知到底是何狀況?

先來解下有看到不良外觀的電源板~先將二次側濾波,予以全部更新~



再度上電測試!

看起來『尤原』是無望啦~隆港款~



後來一直端詳這塊主機板,這個板子中間部位(主晶片)處,有焦黑的痕跡~我給它假設為故障處!



我想先已公用驅動電視公板來測試,以便區分故障點位置?

雖然我做了LCD的測試冶具,但是LCD TV的冶具,到現在一直沒有動手給它完成~



更改公板來試點,首先需要清楚你想驅動的面板是何方神聖?間單的說:就是要先了解它~才能治得了它~底下就是本面板的型號~



知悉面板型號,才得著尋它的資料,如底下這些,面板供電電壓、面板信號參數、支援畫素…



再來要找一條公板所使用的傳輸信號線,俗稱:『屏線』!



像這個與原機屏線並不相吻合~雖然一樣可以插入TCON屏線PIN口,可是這會死人的~



這一條就很OK~



我保留它至少有5年之久~所以你看到它有些PIN已氧化生銹~



再來更要注意,公用驅動板輸出端的PIN口定義~



緊接著~需要延用原機的電原板,所以更要洞悉電源板上的輸出電壓腳位定義,由於我僅是實驗性質,不能一次將線材全部拆除,倘若並非主機板故障,你把原線路都銷毀了,那到時如何回復?



一切都已準備就緒~準備送電寫入韌體了~



我以前有說過~無論如何~在送電之前,還是給所有的電位做一下阻值的測量,已確保你並未接錯任何線路?阿毋~送電後才來懊悔,就…



OK了~正常燒寫韌體中~



聽說這一類型的面板(日立的),不是很好征服它,所以試點結果畫面是有出來,只是雜訊特多,不過ㄋ~至少還是有畫面的,這樣也還是可以分辨出故障點的所在位置~



我以公板試點結果,最後它依然還是得到先前的故障畫面!

這樣一來~顯然跟主機板已經毫無關聯~

原來關鍵還是出在主板後面的電路,二話不說直接殺入~

在持續對後面的電路查檢,終於排除故障現象,也得以收拾電源板最後的殘局~





繼續趴著熱機囉~



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/26

高雄.液晶螢幕維修~CMV(奇美)型號:940A啟動後昏暗!隨即暗屏維修~

各位早安~

今天就是除夕了~你家的食物準備好了沒?

今天來看一台CMV(奇美)的液晶螢幕維修,因為有別於同廠牌的機型與內裝,特別給它介紹一下~其外觀如底下:

這是早期尺寸,4:3比例的液晶喔~



送電開機有啟動,也有昏暗的亮起一下,不過!一下子後就熄滅了,剩下啟動後的綠燈!



 這是它的內部電路分佈~

你看是不是跟其它同廠的內部電路,差別很大!



從上頭的圖照,你應該有看到它的電路,是一點點異樣也沒有~

看來得做下一步的測試動作~

這是外接燈管組所做的測試~

沒有錯!它…現在已經不再熄滅囉~



如此這般~你該知道問題又出在哪了吧?

沒有錯啦~又是燈管出問題!取來一組全新燈管組,準備拆面板更換燈管囉~



來拆囉~這一台也是奇怪?用的是『Samsung』的面板,自家生產的是不夠用嗎?



燈管組的出、入線還有導軌可走,這真是早期面板囉~因為昂貴什麼零件都做得很『功夫~』



 我不死心,想要再測試一下,是那一組燈管出問題的?因此~取來自製冶具 ─ 液晶測試板來測試!

這回~冶具上的液晶驅動板,我已將RTD2270的晶片,改成功能更強大的通用晶片,測試更為寬廣的畫素~重要的是,它只要調整跳腳(JUM)的結構,便可以更改支援的畫素,既方便又省事啦~



最後你有看到的~我用冶具試點是不會熄滅,不過~依然是昏暗的~

所以!你更要知道公用高壓驅動有一些晶片的回饋要求不是很高,甚至於根本沒有回饋,因此~即使燈管出了問題,它依然是可以點亮不熄滅的!只能說,使用公板試點,並不一定能夠正確判斷燈管的好壞?你…得多方面的測試啦~



緊接著~在用想要入替的全新燈管組再次試點~你有看到的~它也是不熄滅的



我在拆除面板過程中~

在這邊~我踢到鐵板!液晶玻璃基板一直解不下來~這塊基板還一直黏貼在背光模組上,我扳不得它~更撬不得它~這時幾乎跟拆平板是同樣的內心交戰了~



最後~僅得將它含塑膠黑框一起解下~



黑膠框還因此而斷裂!這是因為熱過頭,這個部位已經硬化!脆化的關係!



這是解下的黑膠框~你現在有看到的,它的四周圍就是塗上了一條黏膠,用以固定玻璃基板,就是它讓我解不下基板的~



這個位置~其實就是上頭黑膠框斷裂之處,之所以說它是因過熱硬化,看到導光板也因過熱而熔解,你應該知道它(燈管出問題之處)的溫度真是非同小可囉~



有這麼好的導軌,當然要繼續延用~



這是再度組裝好的面板~也通過測試!雖然它現顯示有一點不良,不過~至少可以分辨它有有無裂痕~不是嗎?



這是它的AD BOAD,好奇怪設計的電路板ㄋ~



排除故障點後~要來整新它的PI板,這個不做心不安ㄋ~



OK了~我~又是一台全新狀況的液晶螢幕~



一開始就說這台螢幕跟同廠牌有很多不同之處,你看!連OSD的內容,都大異於其它的奇美廠牌螢幕喔~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/26

高雄.液晶電視維修~BenQ(明基)型號:PH4281,顯示影像有橘紅色的亮線絲維修~

各位早安~

還剩兩天~就過年了!你…準備好了嗎?

ㄟㄟㄟ~那到底要準備什麼啊?哈哈~當然是要準備吃的食物啊~其實我工作室外面明誠路與裕誠路口,就有許多賣吃的,而且還都是整夜不打烊的那種,保證餓不了肚子~

今天來看一台液晶電視的維修,也是BenQ(明基)的,不過卻是好老機種,型號是PH開頭的,這就真的沒有遇過囉~

這一張你一定看不出明堂?



再來這一張~也只看到姑娘的額頭有點粉橘粉橘的…





繼續再拉近~你應看得明白~膚色的色澤下,都會顯示了橘紅色的亮線絲~



這台古老液晶雖是42吋,不過~卻是碩大無比,已超出工作桌1∕ 3了~



輸入介面無敵的多~



腳座更是無與倫比的碩大!



大到比一台19吋的螢幕還要大、還要高!!!只能說很可怕!



這個標籤依然很熟悉,上一回這一台也是這個標籤,如:http://mypaper.pchome.com.tw/88182846/post/1324907840

我看到了有註明:『TCOM』的字眼,是代表當時更換的零件嗎?也不知啦?



卸下了腳座!看起來就不那麼龐大~



採奇美廠牌面板,真是奇怪?自家生產的不夠用嗎?



找到了這個位置~



解下本電路板~查量~汰換!!!



現在!你再看看!它的圖框膚色的色澤,是不是正常了?



古早的液晶電視,價格高昂~電源板的用料也不俗!做一下清潔~加強補焊即可啦~



看到沒~皮膚光滑!細緻!柔嫩!ㄢㄋ~就『水』啊啦~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/26

高雄.筆電壞屏維修~MSI(微星)型號:EX460(MS-1452),液晶屏顯示水平雜訊!更新維修~

各位午安~

今天來看一台筆電壞屏更新維修~

你有看到的~就是這個圖照內的廠牌,MSI(微星),型號:MS-1452~

這是它的外觀及型號照:



這是它的故障狀態!

一開機跑『BIOS』就有幾條水平白線出現在上、下延部位~



進入桌面會更為嚴重的跳動!閃爍!



這個是外接螢幕時的顯示畫面~並沒有看到水平紋路出現喔~



兩相比較看看!哈哈~我那台爛螢幕又獻醜囉~這是維修人的通病,喜歡用人家不要用的東西~所以ㄋ~我有一台亮了兩條亮線的,還有一台就是下面那台瘀血的螢幕!都只是測試用而已~加減用啦!



順道做一下本機簡單的健康測試查檢~給主人一個參考,認定OK再來換~免得更新液晶屏後,沒些時候又來主機故障!ㄢㄋ~就去了了囉~



一系列拆機~拆屏~更新液晶屏~測試液晶屏~



OK的~全新的耶~組裝A、B框~整機重新測試一遍~



完美無缺!!!可以交差了~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/25

高雄.液晶螢幕維修~View Sonic(優派)型號:VG1921wm,啟動閃亮一下~隨即暗屏維修!

各位早~

首先來恭喜那位可愛又讓人憐的小朋友 ─ 『珣珣』,經過半年的治療,她因車禍四肢癱瘓脊髓受損嚴重,原先只有眼睛與嘴巴能動,現在已可以大力的搖頭晃腦,呼呼~這可是天大的奇蹟,我們一起來為她慶賀,更祈禱她能儘快康復,不只能搖頭,更能夠手舞~又足蹈啦~

(本圖取自網路)

回來主題~今天來看一台液晶的維修,是View Sonic(優派)廠牌,型號:VG1921wm!

這是它的故障現象:

我來不及拍攝它一閃即滅的畫面,只能得到它最終的故障現象 ─ 『暗屏!』



 一開始~

就直接跳到測試的畫面,原先我已先查檢過電路了~發現並無異常之處!

所以~回來測試它的背光模組內的燈管~

這張是上組燈管外接的測試~

你可以看到,背光並未熄滅,除了驗證電路部位是沒問題外,也可以證明,被更替的這組燈管問題很大!



這張我改外接下組燈管(正常的下組燈管先不接),上組則延用上一圖照,認定有問題的燈管組,結果~你可以看到,背光驅動不了~這更能證明上一張圖照的說法!



現在電路都不用去理會它~先擱著一回再處理~



先來取出兩組CCFL,含燈罩的燈管組~



接著~要來拆面板更換燈管囉~

這一款面板是大陸廠商生產的,不曉得會不會很『機車』?



雖然也是用了3片,但是卻都是一樣的增光片,抽掉中間那片看起來有色彩光澤的祾鏡片,可能成本有差吧,只是,有裝跟沒裝它,你我根本也無法察覺~看生產線的心態囉?



卸除了那些『XX片』,呈現在眼前的~

這兩張圖照,就是上組燈管的頭尾照,你可以看到導光板與燈管組接觸的頭尾,都已被燒得焦黃~



剛剛說了~

不知大陸生產的液晶,會不會不大相似,果然啦~

與我備料的燈管組相差很多,唉~這一搞~又是近3~4個鐘頭ㄋ~



備料!不可能通用於任何廠牌液晶,所以~常有尺寸不符合的問題存在,只能想盡辦法囉~



要來測試~玻璃基板試點的結果~



還是恭喜一下自己,又安然度過損傷玻璃基板的危機~正常顯示喔~



緊接著~

繼續來處理它的PI板,整新~補強~那是一定要做的啦!



最終這個燈管角落,再給它貼補一下~



OK了~這就是今天的主角,View Sonic(優派)型號:VG1921wm



回頭來看這兩組原機拆解下來的燈管組~

不是說:下組燈管是好的嗎?現在用測試板試點,果然是OK的~



而故障的那一組,我一開始就發現它的一條AC出線已經燒斷!

現在來給它重新焊接後試點,你已經看到的~

有很強大的電弧光在閃爍(它一開始點亮是正常的),最後溫度一直上升,於是乎就變成火花~若沒斷電!繼續再擴大,這就變成你、我大家的夢魘 ─ 電線著火引發的『火災』!

因此~親~您在使用的3C商品,真的要多多留意,一閃失~,這個也算是『電器著火』喔~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/25

高雄.液晶電視維修~ZINWELL(兆赫)型號:LM37C1M3,啟動後顯示不良維修!

各位早~

今天換一個口味!改來看一台液晶電視的維修,不過~味道沒變!仍然是那個…

看下去就知道~

這是它的外觀背後,是兆赫廠牌,型號:LM37C1M3,我看以前修過的ZINWELL(兆赫)都是相同的外觀與電路板說,不知為何所取的型號都不相同?如:

http://mypaper.pchome.com.tw/88182846/post/1324864493?show_map=1

只差顏色不同而了已~



這是它的故障現象:非常不良的鬼畫顯示狀態!



先來拆卸它的主板與視訊板~



這才能解下後蓋~才能再卸下控制電路的固定鐵板~



進而找到並卸下此基板~



經過一番查檢!汰舊更新~要來試機了!



這樣的顯示就正常多了~



排除故障後~

準備在對電力供應中心 ─ 電源板~

做翻新~做補強~





ㄢㄋ~~『屋工夫毋?』請你仔細的想想喔~



再次測試看看~



OK的~跟小小郭一起來吃『小小鍋』吧~



提供參考,請多指教!



工作室附近Google街景:







工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/25

高雄.液晶電視維修~TECO(東元)型號:TL3288TW,無法啟動維修!

大家早~

今天一早來看一台32吋電視維修~

是TECO(東元)廠牌,型號是:TL3288TW,全黑色系,早期的液晶電視,還有數位訊號輸入,應該是當年期不錯的機種吧!

這是它的外觀照:



保固貼還存在,挺耐用的喔?



這是拆開後蓋的內部概況:

大部分早期東元液晶電視,從32吋~到42吋都是這樣的較多~



送電測試!是有亮待機紅燈~

不過怎麼按!怎麼遙控!就是不啟動?



說過了~不知概況!先從電源板來查起~



解下它~



拆除散熱金屬片後,我看到這個景象!驚呆了!!!

這一ㄎ!是什麼東東?怎麼長成這付德性?

看來是一ㄎ『小C』爆裂開來!可是!我在電源板上的周遭,卻找不到它的外殼?



回到機器位置!再度尋覓~終於在機器下延喇叭的位置,找到了小C外殼,而且頂部還凹了一個大『凹』?這下爆裂的撞擊,還真是非同小可???



經過一番汰舊更替~整新~



這回再度測試!已有亮起藍屏~送入訊號!顯示算是正常~



再給背板完整補強~也再加強散熱接觸~



非常的OK了~這是回收的電視!來上網拍囉~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/25

高雄.液晶電視維修~HERAN(禾聯)型號:HD37U32,很難啟動~好不容易啟動了、又沒聲音維修~

各位早安!

一早來看一台液晶電視維修,是底下這個廠牌,HERAN(禾聯),型號:HD37U32,這是一位老客戶送修的,他家中有屬於液晶方面的3C商品,都會送來給我維修,

如最早的一台液晶電視:

Digi Sonic~型號:DS-373T!除了多重故障點外,還有雙重的顯示不良!

又如這台液晶螢幕

『披著三洋的皮~』改裝成萬用主板與高壓板的17吋LCD!不亮屏~

還有這台平板電腦

acer(宏碁)ICONIA TAB  型號:a500,壞屏更換記!

上述的那些機器,並不是都他自己所有,總之~就是加減介紹囉~而這一台是他父親的,一起來看看吧~







這是它的內部電路分佈~

與這型所用的主板算是相同,如:http://mypaper.pchome.com.tw/88182846/post/1326619471,因此,你也可以在這台37型的HERAN當中,看到類似的故障現象~







本機所採用的面板型號~



來述說一下它的故障現象~

這位老客戶的述說是這樣:它一直很難很難啟動,也就是『開不了機!』~

如下圖照述說~

送電了~也亮起待機紅燈,按下POWER鍵,指示燈有轉換為綠燈,不過!有時屏幕並沒有亮起?



不一會~它會自行跳回紅色待機燈~不給啟動??



再開!又有時可以開機啟動了~不過!它又卡在開機的歡迎LOGO:『Welcome』上,不能轉到下一個動作 ─ 『節目的內容』~

這不就跟上回那台32吋的故障現象,『一毛一樣』了嗎???



不知哪裡故障?先查檢電力供應中心為首~

呼呼~有看到故障的東東喔?



先把全數二次側濾波,統統更替為日系NCC KY系列元件為先~



哇~

再度送電測試,依然卡在LOGO上ㄋ~哭哭~~~

所以請你看完一整篇文章內容,不要看到這…,又打電話來問我,是那些換完就好了嗎?上面不是說了嗎,上面不是說了嗎:『依然卡在LOGO上ㄋ~哭哭~~~』



所以~如前一個維修32吋的實例那樣,再度前進主機板,做查檢更替的動作~



在對主機板排除故障元件後~

你可以看啟動後的瞬間(『Welcome』的歡迎Logo,本應於啟動顯示的瞬間即刻消失的),馬上轉換為無訊號輸入的『蚊子戲!』,這樣的作動才對的咩~



若是有訊號輸入~

當然~電視就回呈現節目內容給您觀賞囉~



現在問題又來了~

老客戶又說:好不容易開起來了,可以觀賞節目了~

不過~它卻不發出聲音,阿…是機器壞了ㄋ,還是老客戶需要服用『循XX』這個藥劑啊(XD)…

不是的~在上頭拆下主機板的圖照內,眼尖的網友,應有發現!音效部位有一ㄎ爆凸元件,這一ㄎ是關於音效電源平滑關鍵,這樣一來長時間的不穩定電壓,引發一聯串連鎖效應,即使我已將其音效主晶片已以更新,依然得不到效果…,真正是『苦』啊……

PS:最後當然還是有將故障排除的,阿毋~麥看『默劇』嗎?

提供參考,請多指教!



工作室附近Google街景:







工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!










繼續閱讀
2017/08/24

高雄.液晶電視維修~BenQ(明基)型號:SH3742,影像顯示不良維修~

咱…各位親愛的鄉民們!大家早啊~

今天剛好編排到此篇文章,前一個實例有說過,大概我在Blog內PO了什麼樣的維修文,網友們,有看到家中機器也有類似的現象,都會打電話來詢問,或是直接就送修前來~

因此~你會看到我有許多相同故障現象的維修,不過~並不是同樣廠牌的機器,只能說液晶就是液晶,大概都是類似的故障,因為它們的控制電路也都是類似!

今天就再來看一台常常處理它影像不良的BenQ(明基)型號:SH3742~

一送來直接趴上工作桌~



送電測試~啟動後有轉為綠色指示燈~背光亮起後…



屏幕有顯示畫面~不過卻是不良的畫面!

這就是它的故障現象~如人所說:似『油畫!』、又說是『鬼影!』、又有人說相是以前相機拍照後的『底片!』……,不管如何~就是顯示不良囉~



來拆機查檢囉~這個內部看過很多遍了~大家就下拉繼續下去~



我常說這一型較古老的機種,要到目的地比較費事!再拆~再頂~



終於~來到終端處理顯示的電路板~



經過汰換更替~下下一張圖照看來顯示已經恢復正常是吧!



緊接著~再解下它的電力供應中心 ─ 電源板!

做更新~做補強的動作!



整機組裝起來~看看『阿娟~』鍊笑話囉~

提供參考,請多指教!



工作室附近Google街景:







工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/24

高雄.液晶螢幕維修~ASUS(華碩)型號:PW201,送入市電!不亮待機燈維修~

各位早安~又是一週的開始啦~好好的振作一下囉~

在整理一些圖照檔案時,發現了這麼一篇尚未發表過的實例,在谷歌的Blogger基地裡,好像也是沒有出現過的機種,在當時因為常常維修此型號,所以一直給它擱著,擱著擱著就忘記了,今天就一起來看看…

這是ASUS(華碩)型號P開頭的機種,以前有說過型號『P』開頭的機種,在下認為都是ASUS裡面,較為高級的機種~

這是它的外觀照~如何…,看起來就是挺高階的,不是嗎?



在當時~每一台送修前來的機器,就都沒有這個轉盤的擋蓋,這一台算是完整的,我是第一次看到的~



卸下的腳架座!就長這樣~



我也不知!這裡還有一塊介面部位的小擋板說~



我印像中~這一類機種都是在95.6時出廠的機種,也都在去年度,陸陸續續修過多台,像本機也是去年3月份時維修的了~

其實算是不錯壽命,都將近使用了6~7年的光景,時候已到!異常也就出現囉~

所以~幾乎每一台送修前來,它的保固貼都是完好的~



本機器採外置DC:12V的直流電源,插PIN口是圓頭、4隻腳位的!



這個機種也採用當時正在流行的觸控開關~

位置就這個圖照內,那個外置電源的下方部位!

你現在有看到,外製電源已送入市電,也亮起綠色的指示燈,不過~機器的待機橘燈並沒有亮起,如標題所述說,套句常人說的故障術語,就是所謂的:『不過電』



花了一番功夫解下了後蓋,這是內部加裝防塵保護蓋時的全貌~

時間使用久了,你可以看到防塵蓋透氣孔,被熱氣燻黑的模樣,想當然在運轉的當下,本機器的熱度,可見一般~



這裡是解下防塵蓋後的所有電路照及其各各獨照:



在經過對主板的查檢~測量~及汰換更新~

至回你可以看到過電後~啟動瞬間觸控按鍵板同時全亮的指示燈~



這一台在運轉一段時間後,常會發生磁振聲(類似風鳴器,較為高頻的聲響)~

我必續加蓋讓其運作來熱機,以便能夠確認那個惱人的蟲鳴聲,不再發生~



通常都是在運轉10來分鐘後出現的,這回已過了近1小時了~確定沒有出現啦~

再來要再更新主板電源部位的濾波,使其更有平穩的工作電壓~



繼續將所有的裝備都鎖上來預熱,這樣才能確保,若是再出紕漏,可以馬上處理~



OK的~依然是非常的豔麗的螢幕喔~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/24

高雄.液晶電視維修~長征潮州載回!LG(樂金)型號:37LB7DF,啟動後,有聲音無影像!俗稱~『有聲無影!』維修…

各位午安~

午後!持續來看一台液晶電視的維修,是LG(樂金)廠牌,型號:37LB7DF!

各位若有常看我發表的維修文,在前些時候我就有提過這一檔事啦~

主人來電,說有請原廠的維修人員去看過, 一連換了兩塊電路板,故障狀況依舊是:一閃即滅~有聲音、可以換台號,但是沒有影像,也就是大家常說的:『有聲無影!』,這是個常常發生在液晶電視上的故障現象,一起來看下去吧~



一載回~就往工作桌上趴下~

送電測試~電源送入有亮待機紅燈~這個正常!



啟動後有轉換為綠燈,轉換為綠燈同時,應該要亮起屏幕的~不過!看來是並沒有亮起~



來拆機查檢~

主人電話中也說,去到現場又跟我說了一遍,還指著背後的位置,說是有更換過主板及它的電源板,但是~依然是閃爍了一下,就熄滅了~

ㄝ~那到底能不能修ㄋ?



很幸運!經過對電源板查檢及汰換~你看!現在不是亮了嗎?



再度解下電源板~

再做一次翻新~汰換~再補強!



OK的~有『偷』~上翻起來給它拍照存證!確定是不再熄滅的~



確定不再熄滅!

緊接著~更要來查看它的高壓點燈板~

不亮屏~除了與電源有關、高壓點燈部位也是一大關鍵點,當然!主機板也是會有關係,所以~你來電詢問我:『有聲無影』是哪裡壞了?這個我就不知要怎麼回答囉~只能說都有關係,要確定是那裡故障,要載回拆機查檢後!才能夠確認的~

有些機器可能是僅因為電力供應中心出了問題…、有些則是除了電力中心有問題外,連同主機板也有問題…更有些是上述兩項有問題外,甚至於連高壓板也出問題,幾戶是通通有獎…

所以啊~『毋好輪ㄋ~』,各位不必去計較那幾百塊啦~『凍ㄟ久!』多花幾百是值得的~



再對高壓電燈部位做必要的更替~及補強!

OK了~給它多預熱幾個小時ㄟ~這…可不能有任何一次再反修的機率!半次也不許發生喔!!!

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/24

高雄.液晶電視維修~BenQ(明基),型號:SD3742,啟動後顯示不良維修~

咱~親愛的眾網友啊…,大家早!

結束2013年,迎接2014年的第一天,許下一個大宏願,繼續努力奮鬥喔~

今天來看一台電視維修,是BenQ(明基)的廠牌,型號:SD3742,底下是它外觀照:



送電測試時~顯示的狀況是正常的~



你可以看左下角的新聞台時間,就都還沒經過一秒鐘說~

立即風雲變色!變成下圖的這些狀況~ㄢㄋ!麥ㄢ那看…?



這個以前遇過幾台了~內部電路分佈都是一樣的~



轉個邊~



要來查量它的終端顯示電路板~



這台是遠從屏東親自載送過來工作室的~

我本想叫主人等待,我想看看手邊有的這塊板子,是否符合本機的需求~

看這情況,顯然是不可行的~



來拆板查量更替囉~



經過汰換~現在是正常顯示了!



在排除故障點後~繼續解下它的電力供應中心 ─ 電源板!

做必要的整新補強~



雖然~沒有再看到時間點,我已測試它許久的時間了~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/22

高雄.液晶螢幕維修~CHIMEI(奇美)型號:CMV221A,啟動後顏色不良維修~

大家早~

過完今天!就結束了西元2013年,有什麼還沒完成的『使命』,沒關係!還可以在下一個年度繼續奮鬥喔~不過!要是有什麼怨氣的話,你可以在今天就此放下~好好迎接展新的一年 ─ 西元2014年中華民國103年即將來臨~~~

回來主題!今天來看一台液晶螢幕的維修~是底下這個標貼機種 ─ CHIMEI(奇美)型號:CMV221A~



這是它的顯示畫面,與我的爛螢幕比較起來~

你一定不認為它出了什麼異樣的狀況?明明就好好得咩?



來跑一下LCD測試程式,你一看便會明白~

這是我的爛螢幕(亮了兩條垂直亮線),所測試出來的顯示狀態~各各色階都是區塊分明的!



再來看一下送修這台的顯示狀況,很顯然~與上頭的顯示狀況,差別相當的大!不是嗎?



進入本機出廠原始設定介面做調整,得到的結果都是相同的故障現象!



來拆機查檢內部狀況~

這邊是後蓋的密合用卡榫,我只是想說,已經被拆過了,而了已,至於斷裂的情況,那是在所難免,不過!我應該不會像主人拆得斷裂這麼多吧~



這裡是它的所有控制電路



看樣子~

主人應當是將所有的濾波元件,統統於已更新了~



不過~這些並不是我在使用的料件,以前~尚未使用日系『KY』系列之前,我也使用過,就反修率來說,大約在1年上、下,我期望能有更佳耐久性,所以才努力的去找到原廠代理商,全面改用當期生產的零件(而不是你常看到的那些『即將過期』或是『已經過期』的零件喔~)

再度將其全部解焊拆除~



尤其是這個料件!



經驗告訴我~

這個廠牌與規格,可靠性~持久性,非常的強大與良好!

底下是重新再安裝整系列日系元件過後的PI板~



 緊接著解除固定的舊膠,重點加強所有的背部焊點!



這是最終整新後的控制電路~



你一定會問~是那些零件再更新後,故障就排除了嗎?

答案是:否定的!繼續前進它的主板做查檢囉~



經過再對主板查檢更替~

現在你看到它的顯示,跟我的爛螢幕顯示狀況是不是已經相同了~



你現在一定又會問~為什麼它的顯示色階會變成這樣ㄋ?

上頭一拆機殼後,我們已看見了PI板上的濾波元件,已經全部被主人更換了,顯然,主人拆機後一定是看到那些元件有異樣!請你記住,它的最大功能就是:『平穩所有電路的工作電壓!』當他有異狀,表示平滑電壓的功能下降,後方的電路當然會受災殃啊~

所以~你的機器若是稍有一些問題,請即刻送修~以免災情擴大啦~

再者~你也不必自行DIY,在不熟悉的狀況下,最後僅徒添完修的困難度,那…你又何必ㄋ?三思~三思~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/19

高雄.液晶電視維修~CHIMEI(奇美)型號:DTL-742E500,送電不亮待機燈維修!

各位早!

天氣真的是冷到爆~全台灣稍微高一點的山脈,都紛紛下起雪來,那一天全台灣最低溫度出現在嘉義,只有6點多度…,不知何時?可能平地上也會降下白雪喔~我是既期待!又怕太冷了…受不了耶~

本日!來看一台液晶電視的維修,是一直最近都有碰到的CHIMEI(奇美)型號:DTL-742E500,如底下外觀:



常碰到的故障是 ─ 顯示不良!不過~這回不是的!

這是它的故障現象,送入市電理當亮起待機紅燈的,不過!你有看到的現在並沒有亮喔~



以前常說的,這一款背蓋分成兩個部份,可以先解下小背蓋,既可以來查看它的主板部位,與及電源板部位!



送電不亮待機燈!

先來查看它的電源板!



 我看到了一處電容爆凸處,也更新了~也在上板測試了~



你現在看到的~它的待機紅燈還是沒有亮起喔~所以!跟剛剛的爆電容是無關的,不要再打電話問我,是那些電容換完就好了嗎?請你看完整篇文章~



這個是電源板終端輸出,通往主機板的PIN端口~

你可以再下一張圖照裡看到,我所測量的部位,就是PIN端口的5Vs所在位置,電壓值是0V喔~也就是說它的待機電壓並未輸出~那當然不可能有待機的紅燈囉~



經過一番查量~更替汰換!排除故障點後,你可以看到單板測試結果!

OK的,已經有了待機的DC:5Vs



最後再將其他尚未更替的終端濾波,全數已以更新~

再加強背部焊點~

再加強散熱片接觸面~



要來上板測試囉~



你有看到的~它的待機紅燈已有亮起~也能啟動顯示『蚊子戲~』!



不過當它啟動後,我聽到了很大的磁振聲響,真的非常大!劈劈啪啪的頻率非常之高~非常之大聲~呼~我以為要爆炸了說~

我一直用小管子,來偵測聲音來源~



直到了按壓到此ㄎ變壓器,聲響不再發出,不過一放開,就又震聲四起~~~

這擺明的~它脫不了干係咩~~~



再次處理它的部位囉~也成功的解除警報!

繼續趴著讓它預熱啦~





你現在可以看到玻璃門外一片黑暗,跟上一張相比的強大光線,再跟一開始上頭的外觀照比較,觀察敏銳的你該知道的~我已經從前一夜晚戰到隔一天的夜晚囉~

再經過一整天熱機後~ 一切都是安好的!

我不厭其煩,再解下它的大背蓋!

轉個邊,順道一起查檢處理它的終端顯示部位~因為這裡最會故障ㄋ~像本機故障在電源部位,算是同機種中較為異類的情況啦~只能說什麼故障都有可能發生喔~



OK了啦~抬到地面上來,繼續預熱下去~~~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/18

高雄.液晶螢幕維修~桃園寄件維修!BenQ(明基)型號:FP222WH,啟動昏暗、隨即暗屏維修!

各位早安~

到了昨天結束!YAHOO的BLOG就劃下了休止符,大概將近5年的時間在那天天PO文說,5年…真的不算是短期了~實在可惜,申請的備份也一直石沉大海(可能太多blog客申請了吧?我也懶得再為它做任何動作),就讓那些文章埋葬在硬碟的格式化下~~~,一起來悼念一下~ByeBye囉~

重新在這噗文就快要4個月了~時間過得實在是快!這近4個月的時光,本小格的瀏覽人數也從3位數直線上升至5位數,感謝網友們的支持甲愛護~請繼續推薦本小格喔~謝謝啦!



今天續來看一篇液晶的維修,是桃園寄件維修的~

底下是它的型號、外觀、及出廠標貼~



來拆機查檢囉~



 內部的防塵保護蓋,跟上一個實例一樣,保持得非常清潔,一點銹跡也沒有,怪不得主人還要維修它,況且還是22吋的尺寸也不算小,能夠將其整新一番,又擱是一尾活龍啦~一起來繼續看下去~~~



這個機種卡榫做得很內部,有點難拆~



這裡~是卸下面板鐵框後的圖照,照理說,我倒蓋著面板,玻璃基板應該是已經可以自行掉落的了,不過~現在它還是粘著在背光模組上,哇~這~~~就難下手了……我卡在這邊,有好一陣子說…



我是不敢去動它的玻璃基板的,它也撬不得!

說實在的,在卸不下來的當下,你對它做的任何動作,玻璃基板 ─ 破與不破裂,都只是一線之隔而已,這根本跟你已經夠小心夠謹慎都無關係啦~

那~為何已經倒蓋了玻璃基板還不掉落!你現在看到我在卸下的玻璃基板上,擺了兩條雙面膠帶,還有兩條我沒有一起擺上來,總之~這一塊面板做得夠『功夫』的啦~



這裡是解下的背光模組~



這邊~是已經重新埋入新的燈管組,在還未組裝起面板前,要先來測試新裝入的燈管組是否良好?



你有看到的~原機電路模組的測試,已經不再熄滅!



這兩張圖照~就是它玻璃基板的『Gat Driver IC』!

以前~曾經說過,我有栽在它的手下過,在要解下面板鐵框時,不偏不倚就從它的軟排給它戳下去,軟排破了!上面的塗裝導線也給斷裂了,雖然已換裝燈管完畢不再熄滅,卻也造成一條近1公分的水平暗帶~哭哭ㄋ~那是第一次失手~我懊悔不已~



維修的經驗!就是一直在失敗之中建立起來的,正所謂:『失敗為成功之母!』

OK了~

已經再次將面板組裝起來,也慶幸!試點成功!玻璃基板毫髮無傷~



這裡是卸下的兩組舊燈管組~一組燈管已經兩頭暗黑!

要來再次試點看看~順道秀給主人看一下啊~



之所以啟動點亮時會『昏暗』,其實就是一組燈管,啟動時根本就沒有亮起啊(一閃亮即滅,我是拍了多張才捕捉到的喔~),也就是那組兩頭都已暗黑的那組在不亮的啦!



而另一組雖可以正常點亮,只是燈頭部位也在跳火(燈頭部位看起來有點橘色的光)!這個恐怕也將不久於人世,因此要換!就要上、下兩組一起更新啦~



好了~

解除了心頭之患後,就要再來整理它的PI板~

其實在先前測試時,我有拍了許多圖照的,現在怎麼找都找不到~

所以~你才會一開始就看到深入到面板內拆裝的照片過程~

當時一拆開電路模組,也跟上個實例一樣(如:http://atunpclcd.blogspot.tw/2013/12/ag-neovof-419.html),在變壓器旁的兩ㄎ電容也是爆凸的,我也是先行將它兩更新測試無效後,才再外加燈管組測試的~手法都跟上個實例相當,只是上個實例故障點是變壓器,本實例則是壞在面板內的燈管~



而今~尚有一些未更新的零件,那要一起都更換掉!讓機器工作電源更為穩定~期能有更為長久的服役時間~~~



再來完整的補強背部焊點!



呼呼~要是玻璃基板一路健在的話,保證這台螢幕用到『生蝨母』喔!呵呵~

PS:這是主人收件使用後的回話:



『螢幕我已經收到了,感覺比以前亮好多XDD。』



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/17

高雄.液晶螢幕維修~AG neovo(偉聯)型號:F-419,啟動後不亮屏維修~

大家早~
天氣持續的寒冷中~各位請多注意自身的保暖喔~
今天持續來看一台19吋的LCD維修,這個廠牌市面少有流通,我都不知人客倌是從哪裡買到的?不管啦~都是螢幕,都是一樣的類似的構造~一起來看看吧~





這是它的故障現象~啟動亮了綠燈,只是沒有亮屏!


 其實~他啟動時是有亮了一下,我一直猛拍,才讓我拍到這一閃即逝的畫面~



來拆機查檢囉,內部所有的鐵殼蓋,還保持得非常新穎~一點銹跡都沒有,真是不簡單!!


這是它內部的電路分佈~





我在PI板的高壓端處,看到了這ㄎ爆凸的零件!
哈哈~這麼好康?這不是網路盛傳的:『電容換一換就好了嗎』?有這麼好康嗎?
讓我們繼續看下去~~~



著手先將其更新~也順道將全數的濾波一起更替!
不過~你有看到的…,它依然是沒有亮屏的…,還是僅顯示了電源綠燈而了已…




在以前這個實例中,也是這樣,如:
更替了所有的電容也是無效的~所以~您別相信網路上的傳說啦~
『傳說』就是傳說咩~都要實際拆機查檢~更替~這才能知曉真正的故障原因~
請您不要在來電中,劈頭就問我:『我的螢幕壞了,換電容多少錢?』我~我~我實在不知要如回答ㄋ???
如此這般~我開始懷疑是不是燈管在搞鬼?也取來外接燈管做了測試~
你有看到的~確定還是不亮屏啦~所以!已經與燈管無關了~~~



來看看這邊~
這兩張圖照是PI板高壓部位的一組線圈所在的背部焊點~也就是線圈二次測的位置~
你可以看到的,一組是阻值無限大,一組有了一定的內阻,那這樣代表了什麼意義ㄋ?
聰明的你們,應該都知道吧???




以前常說的,要尋找這一類的線圈是一件苦差事!
整個部位的更替,倒是可循的~
取來一組公用高壓模組試點…終於~不再熄滅囉~




那~總不能就這樣子給他擱著吧?
清理PI板、整理PI板,改裝整線中~







這個樣子~
這就是最終!控制電路完修圖照~




要收工封蓋了~再查檢一下它的按鍵ㄟ~除銹!保養一番~



呼呼~精彩又豔麗喔~繼續服役囉~~~


提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
 敬請~ 放心送修~安心使用!

繼續閱讀
2017/08/13

高雄.液晶螢幕維修~View Sonic(優派)型號:VE175b,啟動後顯示不良維修!

各位早~

今天來看一台昨天剛剛完修的17吋老液晶螢幕,是View Sonic(優派)廠牌,型號是:VE175b

這是它的外觀照,底下一張出廠標貼,跟你說得明白,2003年1月份出廠的喔,距今2013年12月,剛好整整滿10年,真正耐操又有凍頭~

昨天完修,今天就噗文,其實是怕時日久了後,忘記維修的過程,趕緊一起來看看囉~



還是會亮!只是顯示不良,顯示不良要看是怎麼個不良?像這種顯示不良是應該還有救的(除非找不到零件),至少圖框還正常!



來拆機查檢~電路一切安好~



古早螢幕!液晶面板超級厚的說~



得先從正面解下固定螺絲,這才可以再解除控制電路盤~



我要直搗它的面板部位,查看、量測TCON的構造、及電位!



本機使用的面板型號:



我曾試著先作屏線的清潔動作~當然是無效的~

那你幹嘛還做?因為一會回裝時,我還是得清潔~除銹它,早做!晚做都一樣啦~



這是本機面板TCON



我不想使用本機電路做送電測量,取來自製的測試模組做測試,比較好辦事!



不過我需要先將高壓線頭,做一些跳線調整~



在這邊你依然可以看到,用自製測試模組試點的結果,確定還是顯示不良的狀態~



顯然問題是出在TCON上啦!

經過一番查量,確定……



這個部位電壓異常!手指的這ㄎIC溫度不對,會燙手喔!!!



印象中~我好像有一塊類似的TCON板,翻找廢板區~~~



呼呼~找到了~



你不覺得構造上很像嗎?很可惜使用的IC不同,雖然是同為比較器性質的IC~先不管他了!



我一直對本機TCON的這個故障IC編號,感覺熟悉,像是曾經有換過幾ㄎ???

而且我好像還保有一塊此TCON板,如下:

各位有印象嗎?這是以前常處理的Poly Vision(寶麗金)30吋液晶電視的Tcon~

很久沒處理那些早期的液晶電視了,現在電視太便宜了,太古老了~都不修了~



應該不必在等待此類型的機器到來了吧?直接解下一ㄎ來更替囉~



OK的~色彩立即恢復!



 清理一下~所有補焊後的助焊劑~



全部尬回~再做一次測試!OK的啦~



再來~要再將其他的高壓部位、及電源板整新~補強一下~



OK了~這是整理完善的各各電路,啟動下一個10年使用計畫!計時開始~~~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/13

高雄.液晶電視維修~HERAN(禾聯)型號:NV3258,啟動之後就卡在『WELCOM』的LOGO上不動!或者熄滅回到待

各位好~
有時我都準備在噗設文章,來一個當下時段的問候語早安、午安、晚安的,只是到了最後!早安的都已經變成了晚安~又晚安時段的文章,有時又會變成隔了一夜的早安~ㄟ!不要見怪ㄋ~
今天索性!就僅來個大家好~就好!
今天來看一台32吋LCDTV的維修,是『姐姐(謝金燕)』在廣告的廠牌,『HERAN(禾聯)』32吋,型號:NV3258~
其外觀如下:





這是它的故障現象:開機啟動後!卡在『Welcome』這個畫面上,顏色也從正常的湛藍色,轉變成白色~有時自行跳回待機狀態~有時畫面會消失,僅顯示背光~問題真正是一籮筐說~



主人有說~這是當監視器用的,每次想開起看一下當下周遭狀況,都要等一個多小時才會顯示正常...!
靠~要是這樣一個多小時的光景,整個園區用走的,早也巡邏完畢了說~
來拆機查檢囉~




這是本機內部的電路分佈:






我比較懷疑~是電力供應中心凸槌?
不過!看過電力中心後,這下就不知其由了,都是很完整的零件說~






我曾經試著將送往高壓部位的電力去除!
耶~它啟動後是正常顯示綠燈狀態的(不會跳回待機),而且也有聲音,轉台亦是正常的~當然是不會亮屏啦!
這不是表明~電力不足嗎?





既然是這樣!反正待回完修後也是要再整新它電源板,那現在就先來處理它吧~
以下~就是一系列整理的過程~











這是整新完修後的圖照~
請你繼續看完文字!不要沒看完就打電話問我,是那些電容換一換就好了是嗎?
我跟你說~:::『不是的』!




呼呼~話說這一款電視還是用『SHARP』的面板ㄋ~『有影屋毋?』



挺可惜的~我將電源板這麼用心的整理,到頭來還是這樣!故障是依舊的~~~



只得~前進主板囉~
看到主板上一堆線路我就又退避三舍~~~雖沒『VITO』的多,也還是很多!




取下主板查修中~~~



經過一番檢修~更替~終於有了影像?
不過~這影像怎麼會是『黑白!』,主人有交待,她把設定調亂了~
OK的~將系統重置就可以啦~



所以~當無訊號輸入時~電視正常作動,是會顯示無訊號輸入的畫面的!




來~現在我們來看一下正常的動作該如何顯示~
  1. 當啟動後!亮起背光~
  2. 顯示了『Welcom』的LOGO出來~
  3. LOGO消失後,就會出現正常的訊號畫面~
這樣才是本機作動正常的現象,像本機的故障現象,也可以稱它是『當機!』了~
這個跟另一個維修實例是相同的故障現象,如:

液晶電視維修~Fujimaru(富士丸)型號:S376A,啟動後定格~多重故障!
但是!不一定是同樣的故障點喔~




提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
 敬請~ 放心送修~安心使用!

繼續閱讀
2017/08/11

高雄.液晶電視維修~SAMPO(聲寶)型號:LM32-U1啟動不良~時可啟動!時啟動不亮屏維修!

各位晚安~
本日閒來無事~來加噗第二篇文章~
換個口味,改來看一台老液晶電視的維修過程~
這是回收的,主人僅跟我說:『麥道!』,阿~是什麼地方『麥道』,我沒有問?他也沒講?這樣子~變成隱藏了許多不確定因素,這時腦中浮現了許多???…一起來看下去吧~
在地板上,有送電測試過,確定是OK的~哪有『麥道!』?
我也懶得再打電話去詢問舊主人,我是新主人咩~
我試想著,『麥道!』,可能是不亮屏吧?
於是乎~來拆機查看內部狀況:




老實說~本機還保持得很乾淨,跟上回修過的同型機種相差甚多,如:
這是它的內部電路分佈概況:








我在猜想~會不會『麥道!』是不亮屏?
於是~直接直搗它的最下層,來到了高壓部位~
很不順利!這ㄎ螺絲的十字孔崩牙,我解不下它ㄋ~



搞了許久~邊拉邊撬~這才終於解下了它~





我對它做了~最~最~最完善的補強處理~
這個樣子,整夜的熱機,一直也是相安無事的~




隔了一夜的一大早~我想啟動它,卻不見電源燈,由橘燈轉換綠燈,問題是我明明有聽到後面散熱風扇在運轉的聲音啊~我再重新插拔電源線,這才又順利的啟動~
這下心中疑惑雖已解開~不過!『代誌』似乎已經大條起來了~~~
這是再次拆機的測量狀況:問題越來越多~
我啟動了它,它也什麼電壓統統有出來~






不過!卻不見它的電源指示燈亮起~這真是奇怪了???


又有時啟動了~指示燈也有轉換為綠燈了~




不過!背光卻不亮!(這你可以從照妖鏡中看到,它並沒有亮起藍屏~)

更有時~什麼電壓都有輸出了,不過~依然還是亮著待機的橘燈...,這也是不對~


這擺明主板在搞鬼咩~
機器已久了!不想再對主板多所著墨~



況且~還要將機器修復後再賣出~我不想出任何紕漏~
因此~取出電視公用主板!把主板給改裝囉~



這是最近新出的,上一回用了一塊V59在這台身上,如:
效果不錯咩~
這回取來了,它的弟弟款 ─ V29調整好一切設定!及挑好安裝的固定位置~




查找面板資料~


現在!最為棘手的是,我缺少一條適用此面板的公板屏線~
這個當然是有現成的,只是還在對岸,由於不常改裝,而且也種類過多,我並無這一類電視公板的屏線,要是再訂貨等它寄來,我早也已經接好了~
於是乎……給他改接下去了~




還好~它只是單8的屏線而已!


弟弟板 ─ V29,缺少一個USB的介面輸入,要燒寫程序進入,還得再做一個USB的輸入介面,就用桌機拆下的,隨便給它接一接即可~



OK的~燒寫成功!藍屏出來了~


很可惜~顯示不良!


再寫一個,也是不行,畫面重疊~


再接再厲!OK了~終於是完好得畫面了~



這就是最終改裝後的內部概況~清清~又爽爽~


我一向覺得,背後介面的擋板是多餘的~而且這樣也比較通風啊~呵呵!


畫質再升級,又不耗電!一舉數得~去上網出售囉~




提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
 敬請~ 放心送修~安心使用!

繼續閱讀
2017/08/11

高雄.液晶電視維修~CHIMEI(奇美)型號:DTL 742E500,這回開機啟動真的是白屏了~

各位早!
好久沒有遇過,這冬天的季節裡,也下著這麼大的雨,溫度下降了許多,騎機車上班的網友們可要多多加強保暖,別著涼了喔~
今天來看一台電視的維修,是奇美廠牌,型號:DTL 742E500,這型以前修過幾台,外觀如底下~




這是它的故障現象~畫面『全白!』
以前遇過的故障現象,雖有白化現象,但是都有圖框、顏色存在,這回是『全白!』會是一樣的故障點嗎?值得我們繼續看下去~~~



來拆機查檢囉~




先解小蓋~再解大後蓋~




這是它的內部電路分佈~





除了白屏現象外,其他選台、聲音輸出都還是有動作!
我首選查檢位置依然鎖定在這塊小小電路板上!



這是經過查檢~整修~汰換後的圖照~你有看出上、下兩圖,不一樣之處嗎?
要來再度測試一下囉~



答案是肯定的~OK了!已經恢復原有的色彩!



緊接著~
再解洞洞鐵殼,要來查看它的主板與電源板有無異常之處!
雖然修過那麼多同型機器,這邊是少有問題,不過!也有凸鎚的,像以前修過的新竹那台,它的主板就有異常過~如:
液晶電視維修~CHIMEI(奇美)型號:DTL-742E500,畫面顯示不良~







再多的螺絲~都還是要拆解下來~
主要還是為了它~電源板!
就是得再查檢它~整新它~再補強它~









OK的~這樣就放心交機了~




提供參考,請多指教!


工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
 敬請~ 放心送修~安心使用!
繼續閱讀
2017/08/11

高雄.液晶螢幕維修~Samsung(三星)型號:223BW,送電無反應維修!

各位早安!

又是一個全新的週一開始!希望眾網友們這一週工作順利ㄟ~

今天續來觀賞,最近不久維修的一台螢幕!如底下圖照:

是Samsung(三星)型號:223BW的機種~雖然液晶看起來是黑色的,不過!你還是可以從照片中看到,它是被勳得黃涔涔的了~



這是它的故障現象:已送入市電,不過指示燈並無亮起~



這裡是解下的後蓋,我想煙燻是無孔不入的,所以~內部也『不遑多讓』,一樣都是黃涔涔的一遍



我在這看到了金屬鐵板,壓住了按鍵板的導線~



把它解下後,導線呈現如此彎摺的現象,會不會已經斷線在內部ㄋ?這個就值得去思考了~

先不理會它,繼續查檢別處~



這是它使用的面板,LCD製造商都很奇怪,明明自己有生產,卻都經常使用了別家製造的面板來組裝液晶螢幕?

這個面板像是『華映』的



這是解下的電路模組~我要先來看看它的PI板,有無異狀?



這是經過查檢,整新~汰換~再補強後的圖照!



再次試送電測試!指示燈已經亮起~也可以顯示無訊號輸入的Logo~再送訊號,顯示是正常的~





所以~這一條按鍵的導線,應該是要像這樣!埋在外框中才對!



這是後蓋上方的通風散熱氣孔,你可別以為它送件來時就是這麼的一塵不染喔~

這可是我幫它清潔的~良好的散熱!才能常保機器安康啦~



雖然已經正常顯示!只是我對於液晶表面,這麼的黃岑岑非常的感冒,又感念主人大老遠從岡山地區自行送件來維修~再度給他『殺蜜撕』一下囉!

這是機器清潔擦拭前後照,你認為有差嗎?看不出來嗎?



雖然我這塊布~不是什麼潔白無暇的~再跟底下擦拭過得結果做比較!你該清楚的看出他是多麼的黃涔涔了吧?



這是整潔完畢的外觀~你看起來如何?



本已完修~不過!我在做按鍵測試時,又發現另一個問題~

那就是『Auto』鍵被鎖定無作用!其他的按鍵也有些不聽使喚!



這個~得再度拆機做查檢~

你看!這沒有人性的設計,實在讓人感冒!按鍵板竟然是以膠柱熔解固定死的,那拆解後又該如何固定?



OK的!已經將其解除,你看現在已經在跑『Auto』鍵了!

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/11

高雄.液晶螢幕維修~寄件維修!BenQ(明基)型號:T221WA,啟動後顯示昏暗,並熄滅維修~

各位早~

今天較往常還早起床~因為昨晚比較早入睡,我都無法睡得很長久,可能跟以前做小吃生意有關吧!習慣了~

被一台液晶電視牽絆住~這組維修照片已經上傳許久了說~

本日來看一台外地寄件維修的液晶螢幕,是BenQ(明基)型號:T221WA,外觀如底下~



這是它的故障現象!

啟動後畫面昏暗~隨即熄滅!



有被拆過的痕跡,所以一下子,就把後蓋給解下!



剛剛的測試畫面,我心中有了底~

拔除原機燈管線路,我外接一組17吋燈管試點看看?

有完全點亮!而且也不會熄滅!

第二次的測試!又給了新的提示!



解下整組控制電路,還挺新穎的說~



新的提示是:確定燈管在搞鬼!

我準備拆面板更新它的燈管組~



取來一組全新的燈管組~再度的確認一下



以下是拆面板更新燈管組的過程~

再次為自己喝采一下,安然度過更新燈管損傷玻璃基板的危機~



面板已經確定安康~接著要來將它的電路,尤其是PI板整新及補強!

在處理之前,我先來測試所解下舊的燈管組~



你可以看到的,兩組除了頭尾都『印堂發黑』外,燈管的AC入端內部,還有跳火的現象,這當然不行啊~

所以~要再繼續使用本液晶螢幕,面板內部的燈管組是非換不可啦!



緊接著就來查檢它的PI模組~

我看到了一ㄎ突兀的零件,就是底下那ㄎ水藍色的濾波,這裡的工作電壓是DC:5V,用上耐壓值35V的電容,是有點小題大作,是可以使用,只是濾波的效果,不會比正確值還好,論壇板主『狼大』說,一般使用的濾波的耐壓,為其工作電壓值的2倍即可,過高耐壓值的濾波,會使濾波效能變差,因為它的內阻升高了~



這樣子零件更新才對!並且對其背板焊點作正確的補強~



OK了~非常光鮮亮麗!因為新裝了全新的燈管組咩~



內部都已換新,表面也來給它做做臉,外地寄來維修的,給他『殺蜜思』一下囉~



ㄢㄋ~『屋金毋』?



包裝妥善~打道回府了~



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/07

高雄.液晶電視維修~BenQ(明基)型號:SH4241,啟動後顯示不良維修!

各位早安~

最近~『張無忌明教旗下的分部』,像是出了許多紕漏…什麼『日月明功虐殺兒子事件…』、什麼『日月光封裝測試公司排放有毒廢水…』,都是叫『日、月』~

這其中『排放毒廢水事件!』我應也算是受害者之一,我啊~算是可能的受害地區─『梓官區(以前是叫梓官鄉)』土生土長的當地居明,真不知,這家缺德公司,何時就開始在偷排有毒廢水?以前還挺嚮往這家公司說,現在看來真是日月~『黯淡無光!』

回來主題~

今天來看一台BenQ(明基)的液晶電視維修~型號是:SH4241

說道這個型號,我一直跟主人說應該是:SH4242,哪有41的,看來是孤陋寡聞了~

一起來看看吧~
