2017/06/30

高雄.液晶電視維修~TATUNG(大同)~型號:V42MAIF!42吋液晶電視,鬼影幢幢…

眾網友~大家午安!
看到底下的照片,別以為我要來網拍這雙鞋,那是今天剛剛收到的涼鞋,除非你跟我一樣,不然你穿起來會怪怪的,因為那是左右兩邊不同尺寸的鞋子喔~
我是想來大力推薦這間佛心商店─  全家福鞋店(
http://www.familyshoes.com.tw/),我是鄭豐喜文教基金會單腳鞋銀行的會員,若是你有這方面的困擾與需求,你可連結這個網址去看看,如:鄭豐喜文教基金會─單腳鞋銀行,如果你申請通過,一年內大概都有一兩次,由全家福鞋店提供的不同尺寸的各式鞋子,免費送給會員,一次可以挑兩雙(共4隻!),而且也不需您出任何運費喔~
真是夠佛心的店家─全家福鞋店(http://www.familyshoes.com.tw/),感恩你~




回到主題~
來看這一台42吋的LCDTV!
這台外殼與它相同,如:
如何?是不是一模一樣!

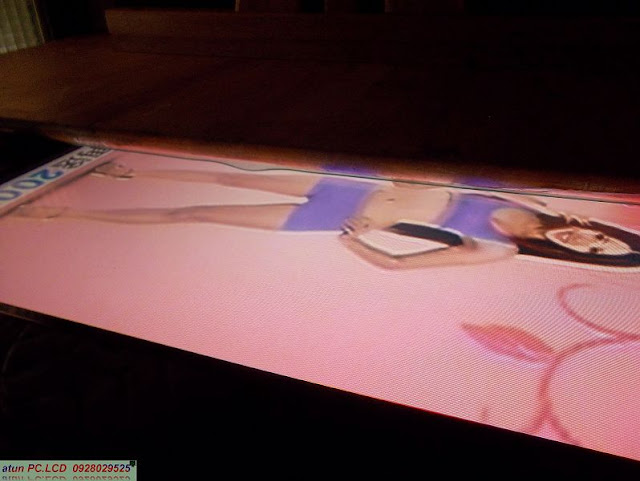

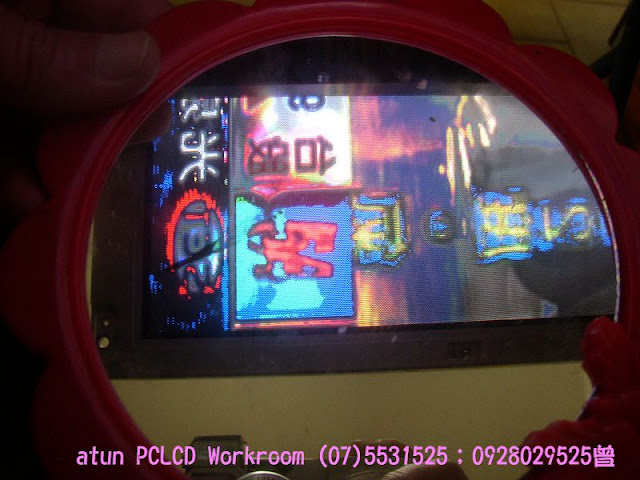

故障的現象如下:這像似以前那種彩色的底片那樣,你已經很久沒看過底片了吧?




 拆開一個小後蓋,即刻看到它的主板和電源板!

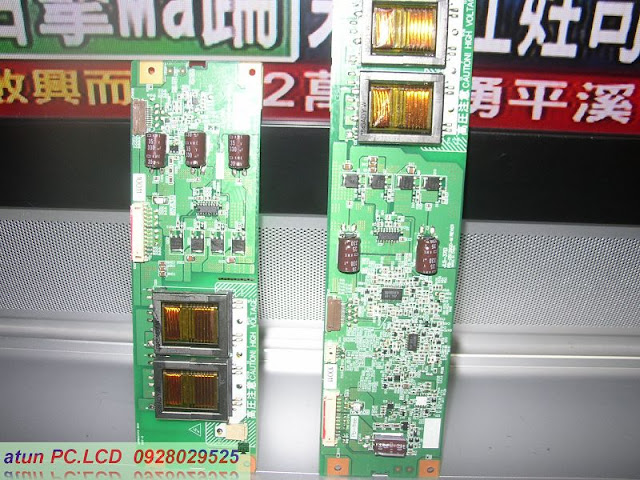

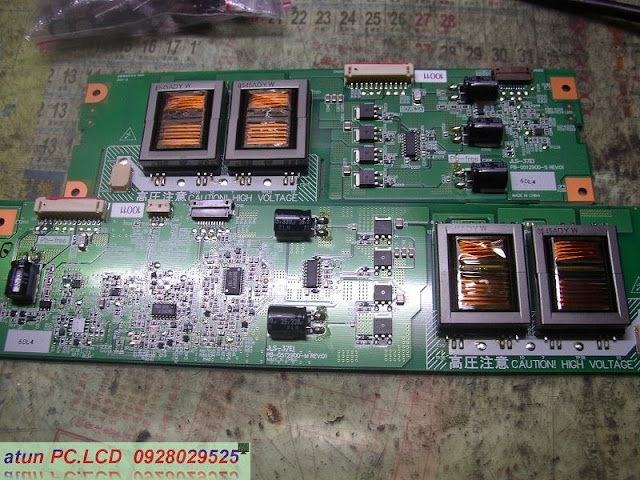

這台42吋的高壓板有兩組,另一塊拍得太模糊了!就不PO了!

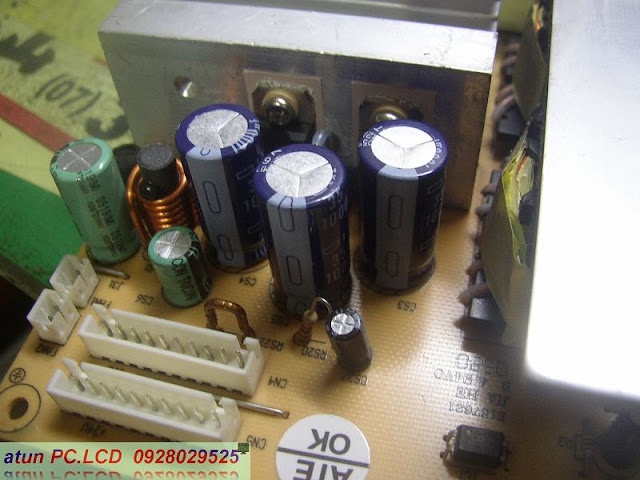

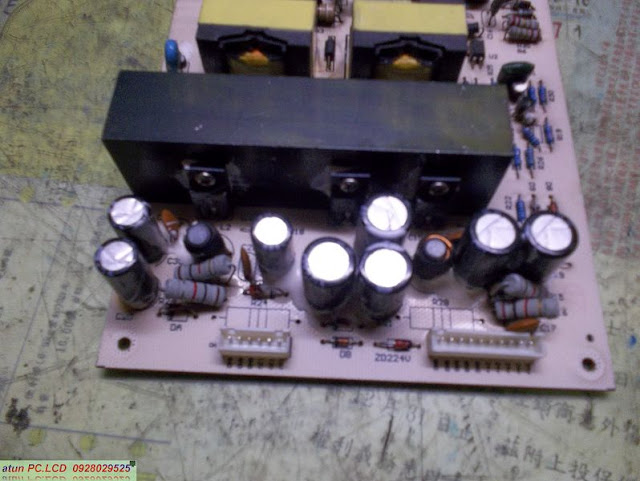

隔著散熱片,隱約可看見內部,有些爆凸的零件!


哇~這要連同散熱座一起解下,才能見到盧山真面目!



全數統統更新~
沒有那個閒工夫,再拆它一次!



送電再測一遍!依然鬼影幢幢~~~~


剛剛沒有測試無訊號的藍屏,現在剛好拔除『TUNER』,看了一下~好像是不夠藍,有點粉粉的!

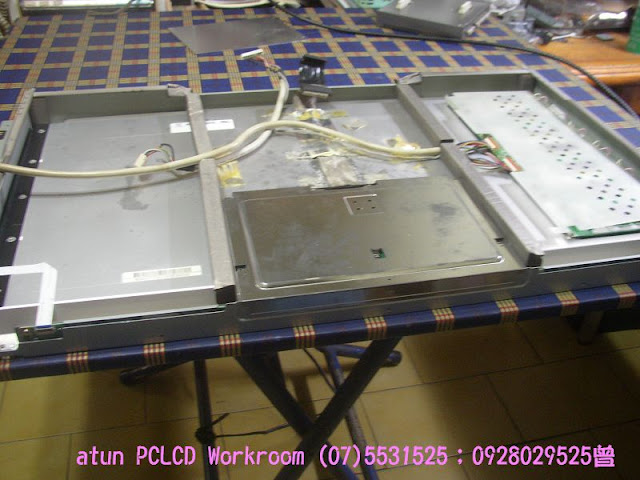

繼續往裡面再拆!去除較大的後蓋!如下下一張圖照:



我準備對它下手─  本機面板的TCON(邏輯板)


經過一番處理與汰換!
你們看看!這籃屏所顯現的藍光,是不是較為純正?



確實有夠藍~畫面也已正常了~



先這樣趴著讓它熱機一陣子!

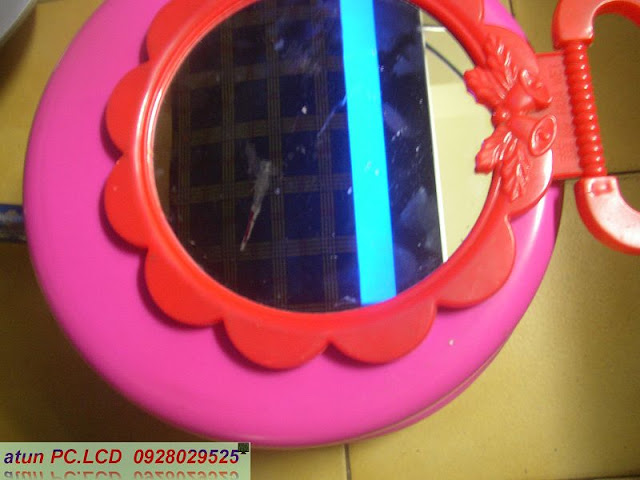

我拍這張照片時,我還不知左邊有一條亮線!是我老婆跟我說的~如果我沒說你看得出來嗎?
這該如何是好?怎麼修到亮線了!我死了我~



經過與主人的詢問!其實此機面板在3年過保後,就有亮線出現!時出時不出,所以在隔了一夜,冷機啟動是沒有亮線的,如下下一張圖:
不過~10來分鐘後亮線就自己浮現出來,有時是藍色,因此!在藍屏下你看不出它有亮線ㄋ~




有時是棕色!有時是紫色的,像底下它就出現像是紫色的線條,
所以這亮線跟我沒關係啦~『雞(機)不是我殺的』

提供參考,請多指教!

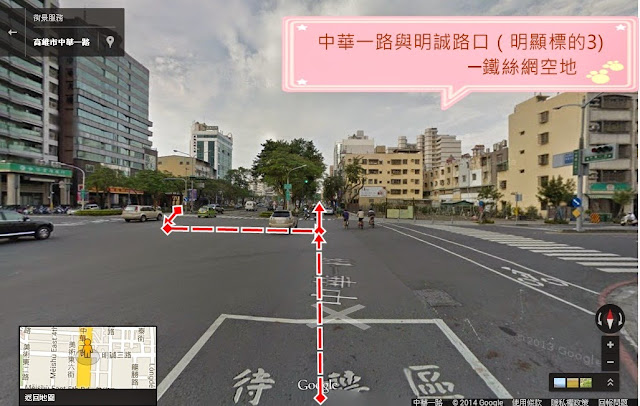

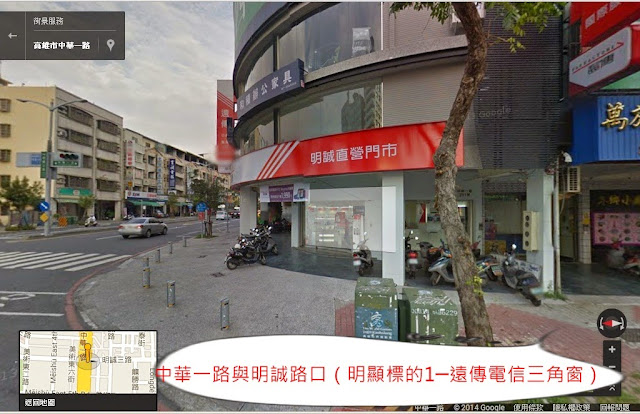

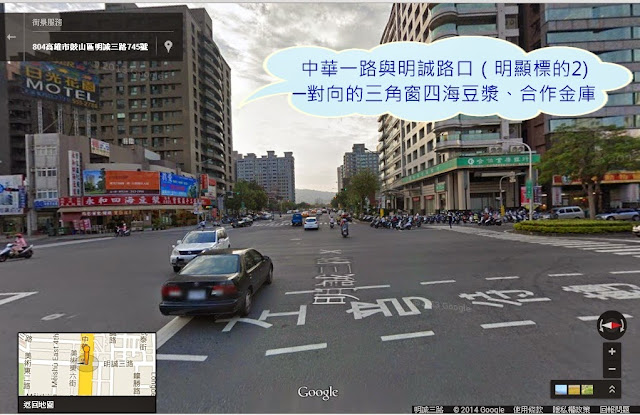

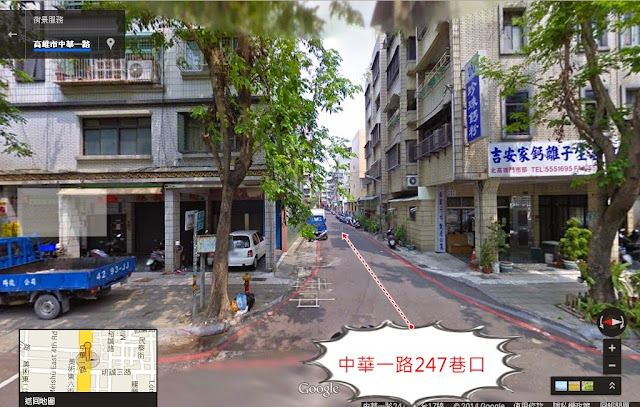

工作室附近Google街景:

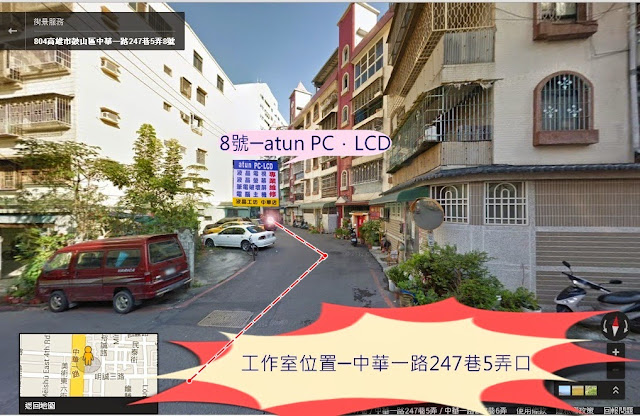

工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/28

高雄.液晶電視維修~Hero Sonic(禾聯)型號:DK-37M,啟動後有背光;有聲音;不過~無影像維修…

各位早~
前幾天將以前賣麵線在用的營業型冰箱給賣走,清出騎樓一個大空間,將來要是情況許可,就給它闢成工作室的第二個空間,或者放些回收的液晶或電視也行~
記住喔!有液晶螢幕;液晶電視;電腦主機,都可以送來我這回收,一定比古物商還高價喔!
回來主題:
底下是本機的『MARK』:Hero Sonic是叫『哈囉~索尼克』嗎?呵呵~


這是它的故障現象:有聲無影!但是!有背光,就是我說的『黑亮屏!』


來拆機查檢!
底下是它的內部構造,簡簡單單!一個電源板加一塊主機板!
這個電路構造與下面這個連結是相同的:有看過許多早期的電視都用這樣的主板加電源板!
Digi Sonic~型號:DS-373T!除了多重故障點外,還有雙重的顯示不良!



在這裡,有發現異狀零件!所以~手法是一樣的,先跟換異狀的零件!



送電來查測看看!
電位有到達TCON板!(邏輯板)


那又要來跟這塊TCON板大車拼了!


經過查檢與更換!
送電測試!已經有了無訊號輸入的雜訊,那也表示面板已經有在作動了!


再來要把所有的平滑電源用零件,全部一次更新!並對背後焊點再加強!




 預熱中!準備交差了!

提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/28

高雄.液晶電視維修~Imarflex(日本伊瑪)~型號:2201TH,雙重故障,先是無法啟動,啟動後又顯示油畫維修…

大家早~
還是先來尋人啟事:上回已經通知過了!『網友暱稱:『完顏阿骨一直打』請來工作是將你的機器取回!謝謝!』
你也已經回應,我也有通知回覆!請你儘快來工作室將你的機器取回,不然!就回收了喔~
前陣子,一直在弄一些老客戶的電腦,有升級!也有全新組裝!
今日來看一台22吋的液晶電視!廠牌叫『IMARFLEX』~伊瑪!
沒有碰過!一起來看看!

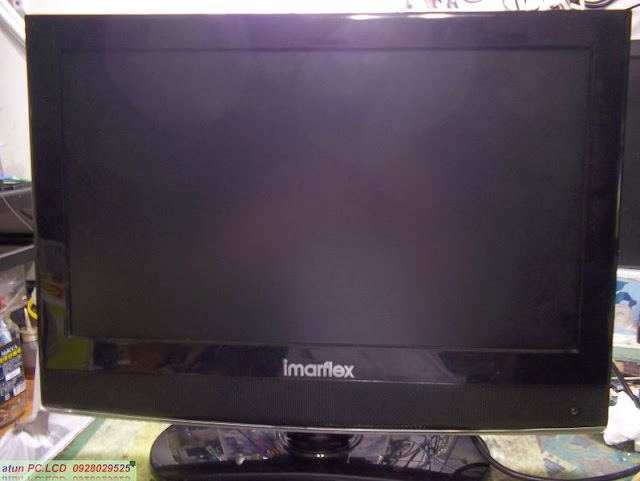

底下是它的外觀照:





這是第一個故障現象,電已送入,有時閃晃一下,有時根本無法啟動!甚至於像底下這樣,連燈也不會亮!


來拆機查看看!
這個輸出介面,看起來是萬用電視公板的樣式,那個魔鬼氈是用來沾黏一個TUNER的轉接盒用的!

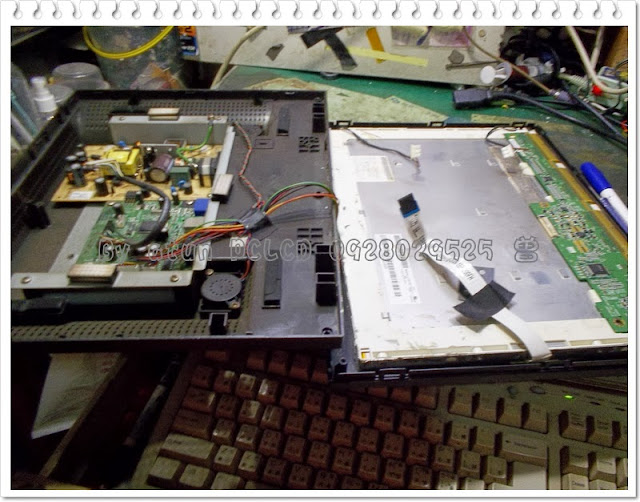

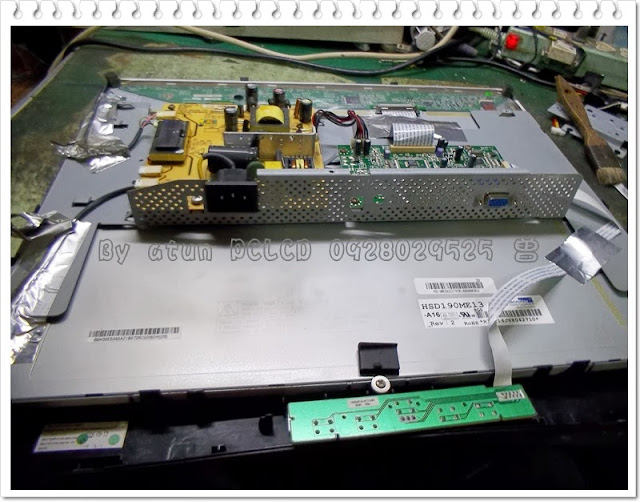

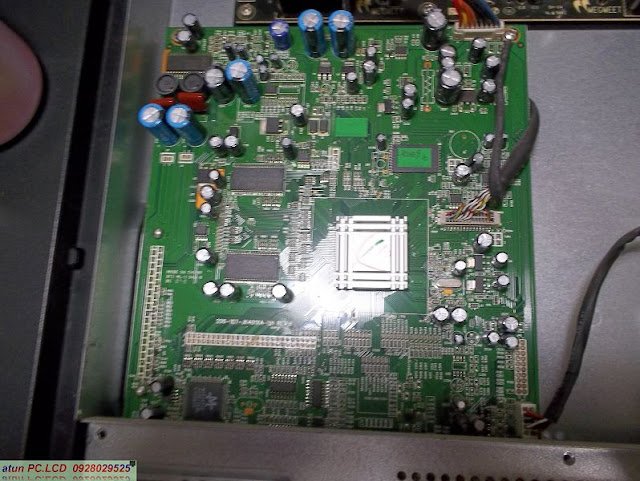

這是它的內部構造!就一個電源高壓合板,加一塊電視萬用板:





再拆開PI板,內部毫髮無傷,解焊下來測量一些零件,也統統沒事ㄋ!

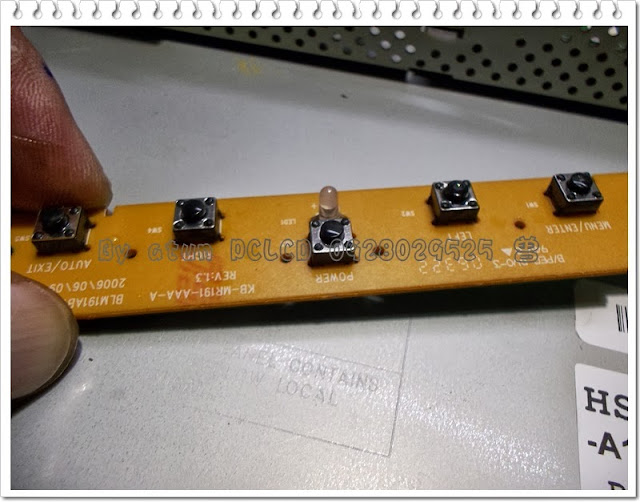

這塊按鍵板,不是很乖,我先把它全部換新,並且預防,給它來點除鏽劑,通常按鍵因為少在使用,久之~便氧化了!氧化是兩極性的,有可能會不按它就導通,這叫『短路!』,有時又會按了它沒有動作,這個就叫『不乖』,不聽使喚!



經過一番處理!再送電測試!ㄝ~一送電就有待機燈了!也能啟動成運轉的綠燈!



把它組裝起來!
LOGO有出來了!也能顯示無訊號的藍屏!叫出選單也OK~只不過你有沒有看到,選單的設定內容都是100,好像不單純喔?

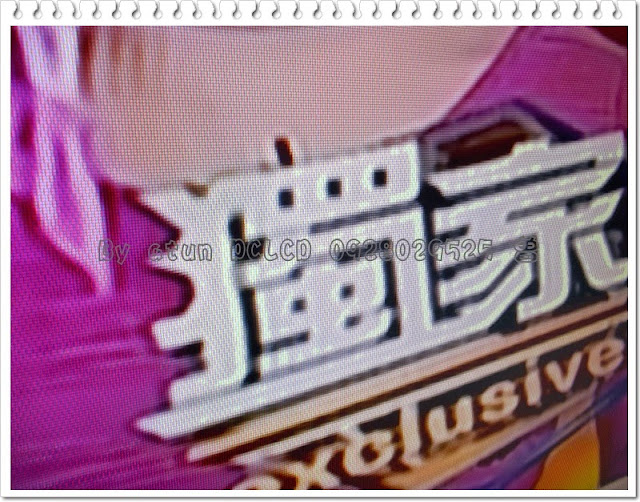

結果~送入VGA號後的顯示,靠~差點沒被它嚇到!那ㄟㄢㄋ~這比上回那塊改裝得面板還誇張ㄋ~
如:
我要亮起來!part.3─我~!鍥而不捨!它~!非亮不可!


變更輸入~改以TUNER送入測試!哇~這是什麼畫面?
主人先前來電的說明,還跟我說沒有上一個實例那麼嚴重,如:
啊~你們認為哪一個實例的故障畫面比較嚴重阿?




看了上述的畫面,我想要先來區隔是面板出問題,還是主驅動板有問題?

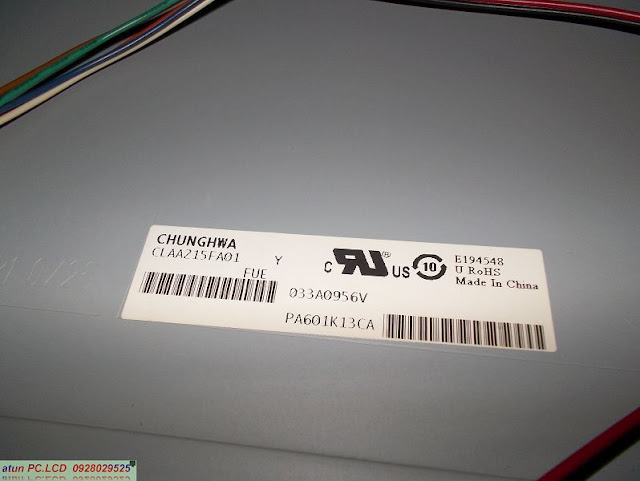

這是本機使用的面板型號,『CLAA215FA01』!查了一下是華映,1920*1080,FU HD的面板!



又要來使用萬用驅動板來試點,與剛剛所提的那塊面板一樣,也是找了好久才找到程序,只是沒有上回那麼久啦,如:




後來當然是有找到,也有拍照了,只是在相機內,不小心被我刪了!而此時我已修好它,沒道理再把它搞壞對不對!
在得知並非面板問題後,接下來就得來跟主板廝殺了,這最簡單的就是換一塊新的嗎!
不過~台灣的賣家都很狠,一塊都要價$1.5K上下,啊~維修報價22吋的電視也僅在1.5K~2K間,那怎麼買得下去,修修看?不行再說吧~



所以~原來正常的LOGO是這個顏色的樣式!也沒碰過這種廠牌,所以也不知先前的顯示是不是正確!


那麼正常的選單樣式就要像底下的圖示:


嘖~嘖~嘖~

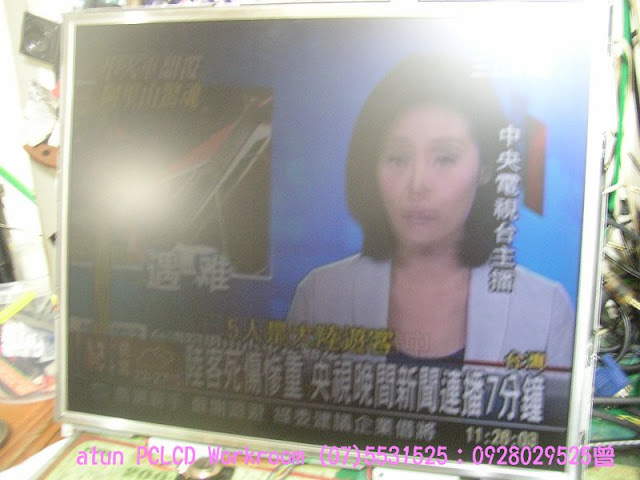

這~1920*1080   FULL HD的畫素,顯示起來不一樣就是不一樣,隨便萬用的LCDTV驅動板點起來,就是鮮豔亮麗!也很細緻!連主持人的膚色看起來都粉嫩~粉嫩的!


提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/26

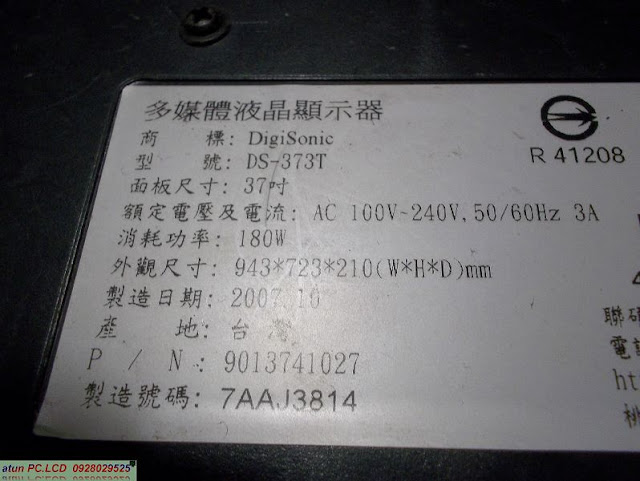

高雄.液晶電視維修~Digi Sonic~型號:DS-373T!除了多重故障點外,還有雙重的顯示不良維修…

大家好~
大雨不斷~你們住的所在地,雨~有下很大嗎?
又好久沒po維修文了,今天來看一台多重問題的LCDTV,電源板有問題,按鍵也不行,又雙重的顯示不良!真正是『壞』很多啦~
底下是它的外觀照:

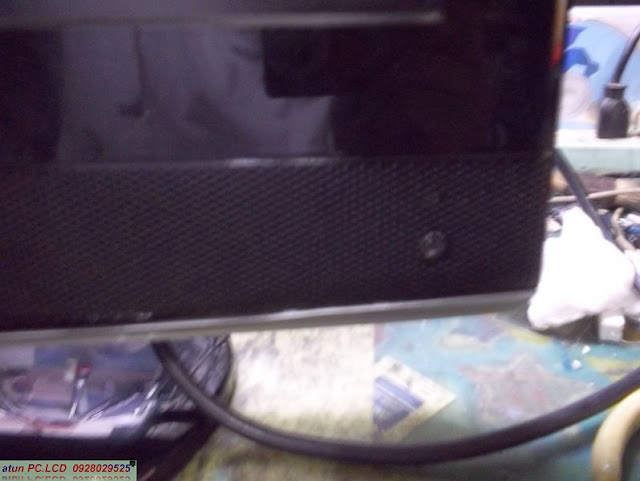

上頭有一張圖照,送電後是有亮了待機的紅燈,也是可以啟動,只是啟動後的顯示不良,底下這一張可能不好分辨~


來看下面的右半邊,有紅色的雜訊直寬帶,又有藍色的圖框像雜訊!


再來看左半邊,顯示是不規則的紫紅色雜訊!


合起來~整個畫面的顯示就是這樣:有紅;有藍;又有紫紅;還有一些參雜的土黃色,靠~真正是千變萬化,非常的不好看!


要拆機~先要卸下這個視訊盒,不過!這個視訊盒的下層,竟是裸空,沒有外殼的,真是奇特!


好了~這就是它全部的控制電路~不是很複雜!『不複雜』不代表是可以簡單維修喔!

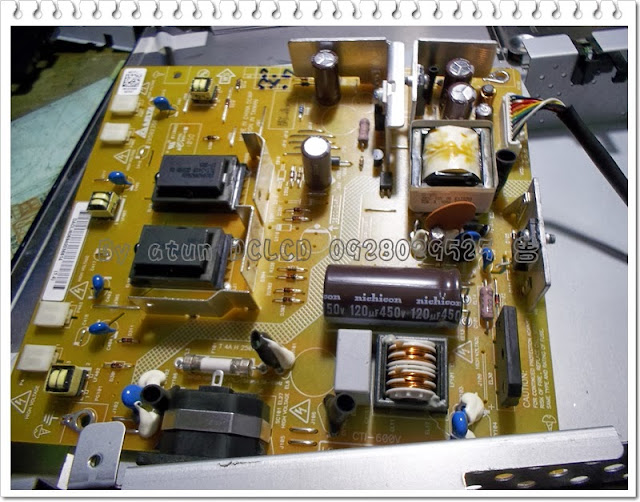

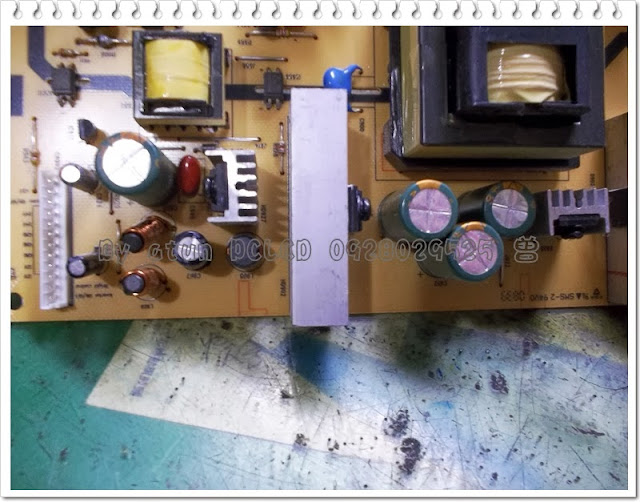

我先看到這個電源板有些爆凸的元件,這個先來立即更新!



它還可以啟動顯示,上頭那些更換後,先來查檢本機最大故障現象~雙重顯示不良!

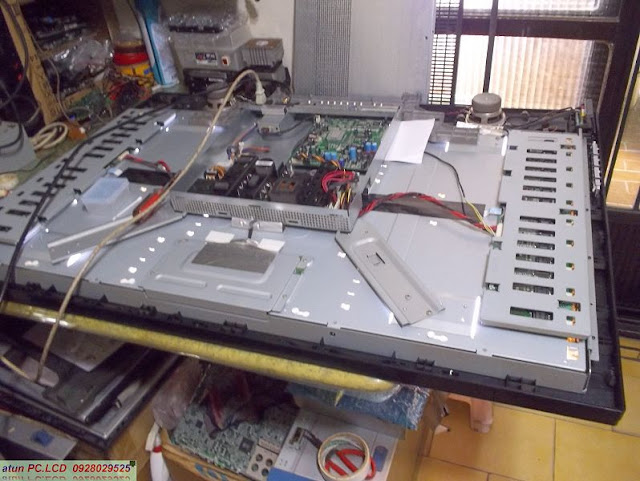

先將本機電路鐵板卸下:

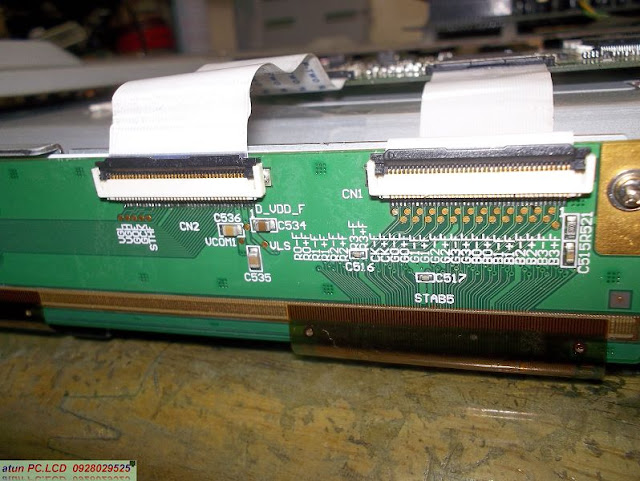

這個面板很奇怪,這邊貼了張『AUO』的Panel,不過卻是用了一張廣輝的TCON,阿~到底這塊面板是『AUO』友達的?還是『QDI』廣輝的?啊~別管它了!

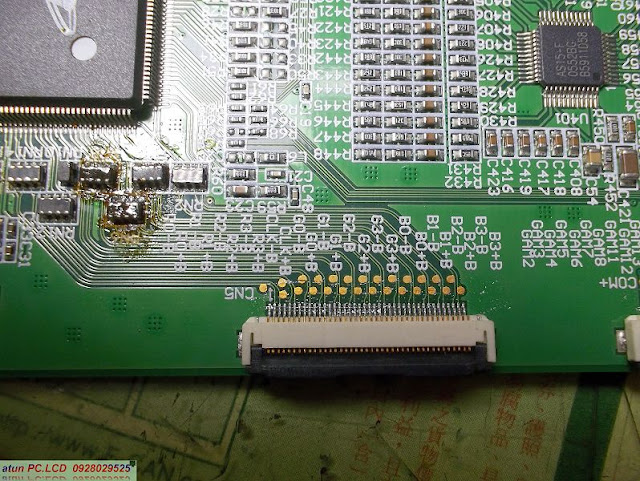

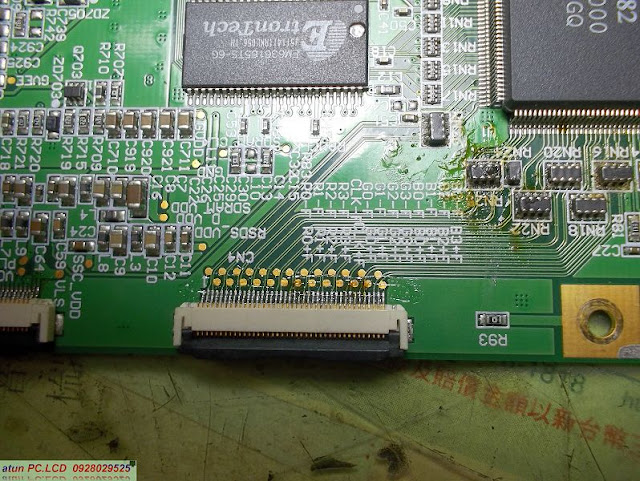

主人說:一年前有修過一次,看來前修者應是著手在這塊TCON上,因為有一堆助銲錫油附著在上面未清潔乾淨!

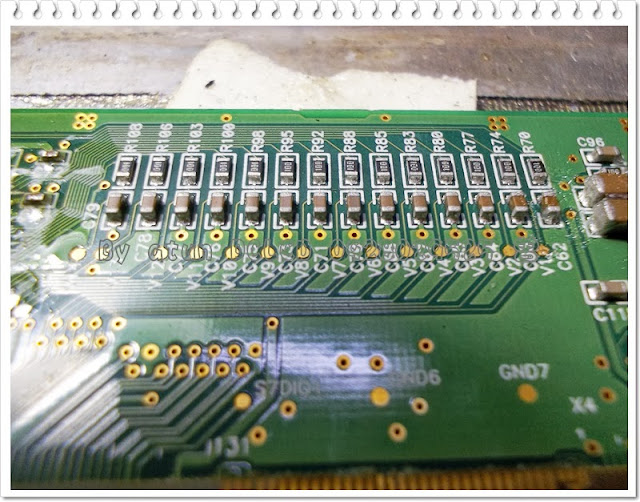

你剛剛應有看到這些訊號軟排有些已不良,鏡頭再拉近點,有幾個線路已鏽蝕及脫膠!



把這塊卸下,準備跟它車拼了!






經過~長久的查檢,來試點看看!雖然還是不良,不過!各位有沒有看到?左半邊的顯示,是不是已經正常了~還剩下右半邊!



再給它繼續查下去~再問一下我台北的先仔,這回終於顯示正常了!真正是『不好輪』啦!


顯示正常後,對於電源板上剛剛未更新的平滑元件,再一次的全部把它們更新為日系的!

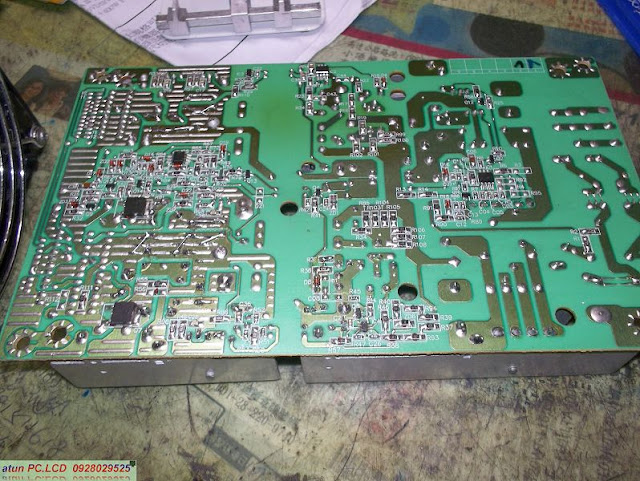

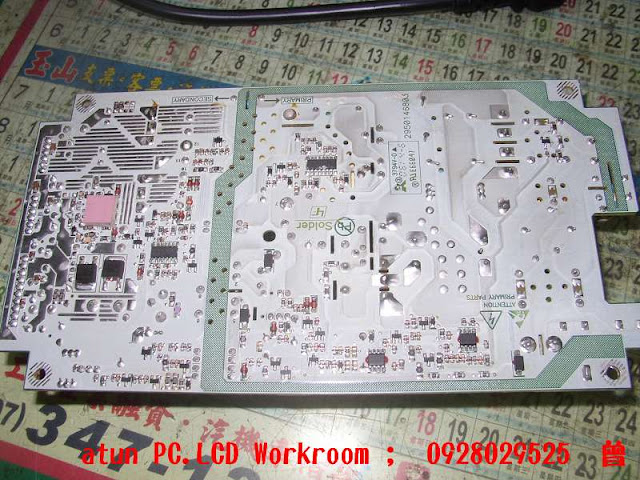

並再對於電源板背後的焊點做加強處理!





剛剛也說了,按鍵都不行了,這也要全部再更新!
不過!我沒有這種4PIN貼片式的按鍵,只好來給它加工一下!




我是一邊預熱~一邊來去加工按鍵的!

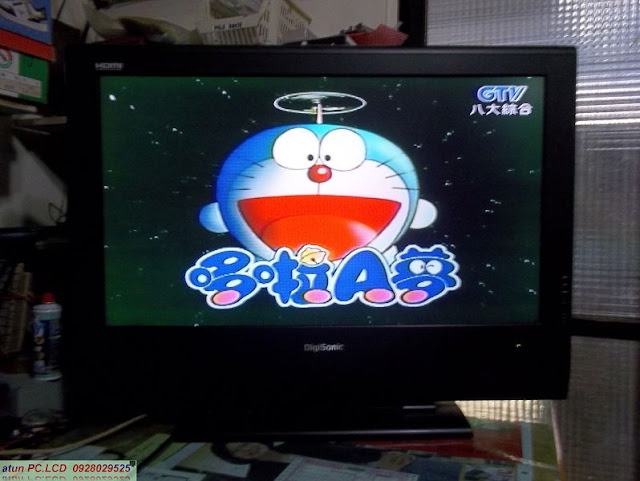

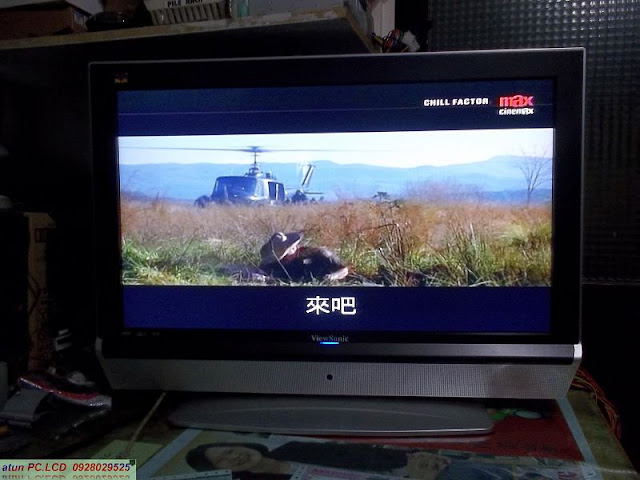

如何?顯示非常的完美!可以交差收coco了!


提供參考,請多指教!
工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/26

高雄.液晶電視維修~CHIMEI(奇美)~型號:42X7000D!開機暗屏維修…

大家晚安!
好久沒來PO維修文!都沒什麼特殊的故障狀況,或是不同的機種!
今天來看一台CHIMEI42吋的LCDTV:

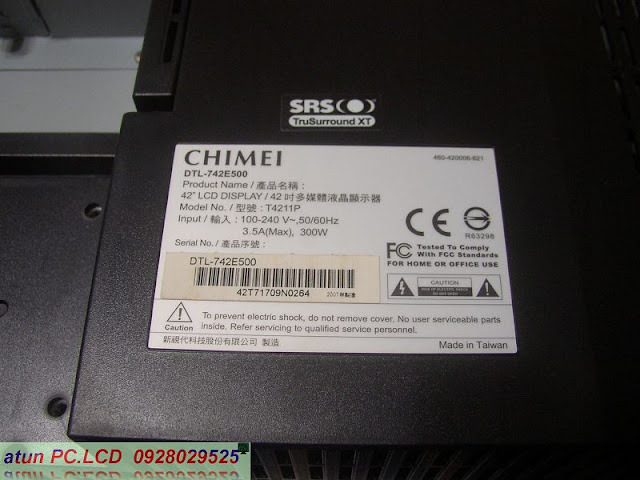

底下是它的外觀照:






故障的狀況是這樣:
送電後待機燈(紅)有亮,啟動後轉為綠燈也正常,不過!面板不聽使喚,沒有亮;也沒有閃亮一下再暗屏。




是高壓壞還是主板壞;更或是電源板壞ㄋ?
猜~猜~猜~沒有用!
『羅賴肉』拿出來拆機查檢較實在啦~

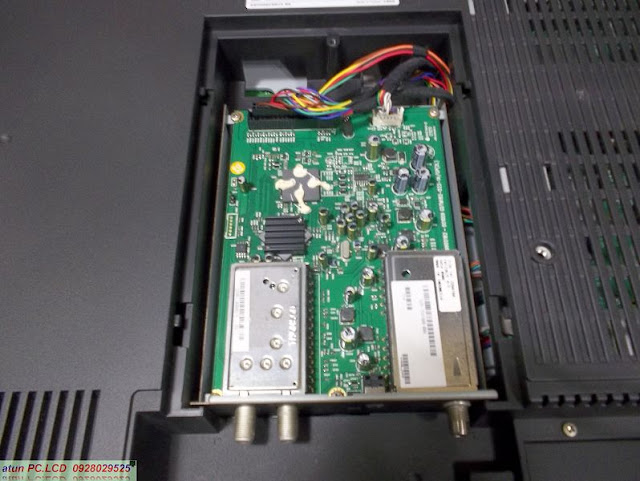

第一塊先看到它的視訊板,一般較早機種是用視訊盒,這台直接整合進去機身內~


拆掉視訊板,才能再卸下後蓋。
底下是它全部的控制電路:



分別是電源板:



輸出、入介面處理板:


顯示訊號處理的主晶片所在的主板:
由上述兩張圖照,這有點像是上回這台的的構造!如:

原廠判定面板『NG!』的Toshiba(東芝),型號:37L4000LCD TV,開機花屏!
它也是分成這樣,而上回那台,就是底下這塊主晶片板子故障~

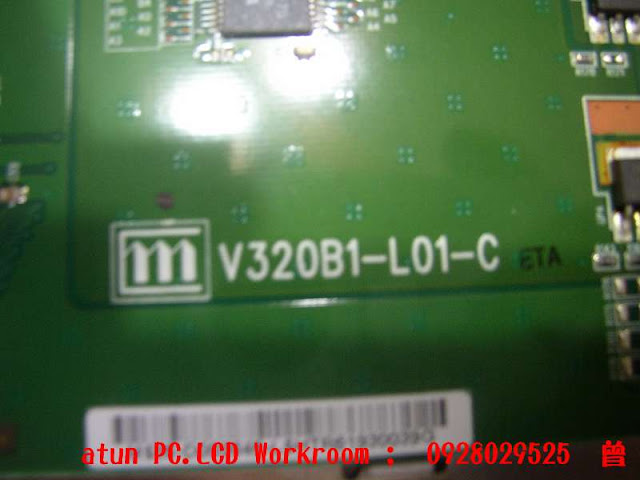

這是它的邏輯板(TCON),有兩排訊號輸入屏線,看起來是較為高階的面板喔~
不過!與本次故障無關,就先跳過去!



這是它的音效板:

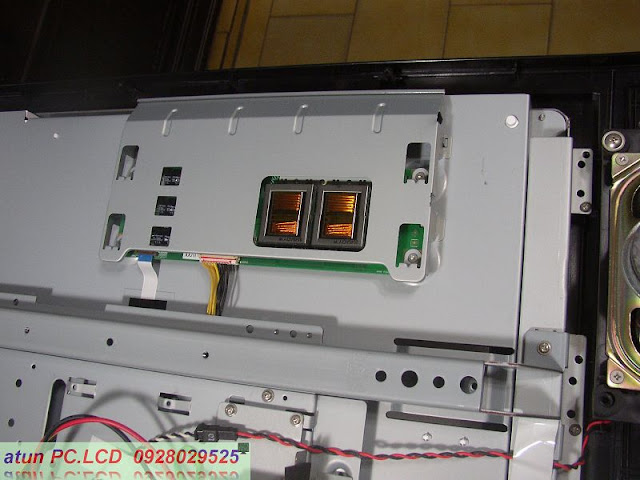

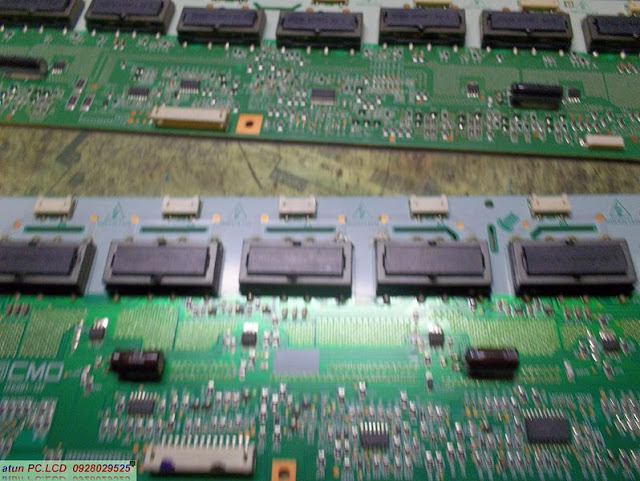

本機的高壓部位,採一對,40燈的高壓板:



還有一個重低音喇叭固定在機後身!待回要好好來試聽一下~


卸下了高壓保護鐵蓋,我測量一下,啟動後該來的電位都有到達!



 那就該從下面的這一塊來查起了!


經過一番的查檢,又從另一塊新版中拆下所需更換的零件


由於本機是雙高壓,有一些相連通的訊號軟排,但是~軟排的裝卸是採硬插式的,我不想試機時一再的拆卸它,因此~順便在卸下的這一次,也把高壓部位重點加強處理!再固定回去~


有沒有看到!都是一閃一閃亮晶晶的~



一次試機就OK~

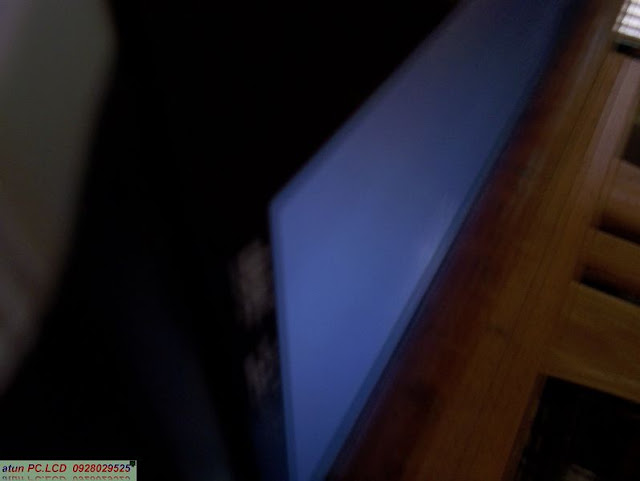

藍屏也有亮起~

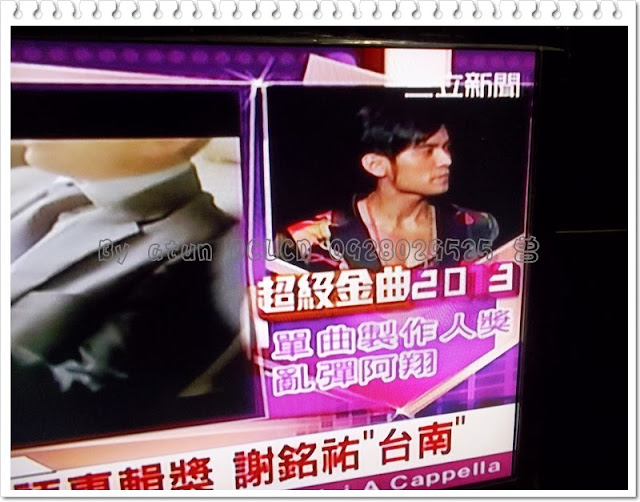

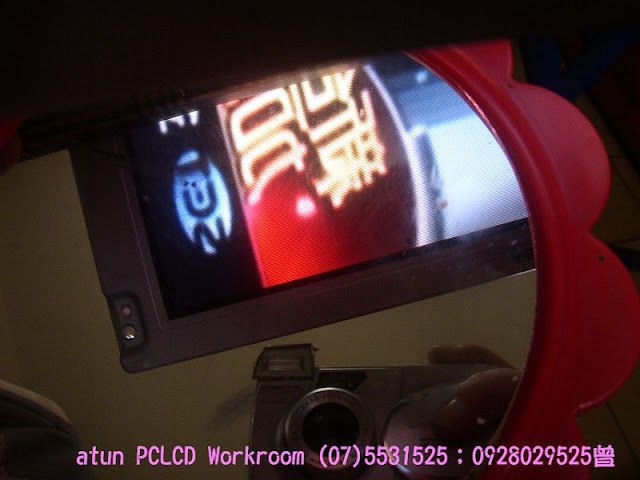

我的照妖鏡被小孩弄破了!現在只能對這它拍了~很難拍!


正常顯示後,要再對電源部位做該做的更新與加強處理~
如下!看圖解說了~

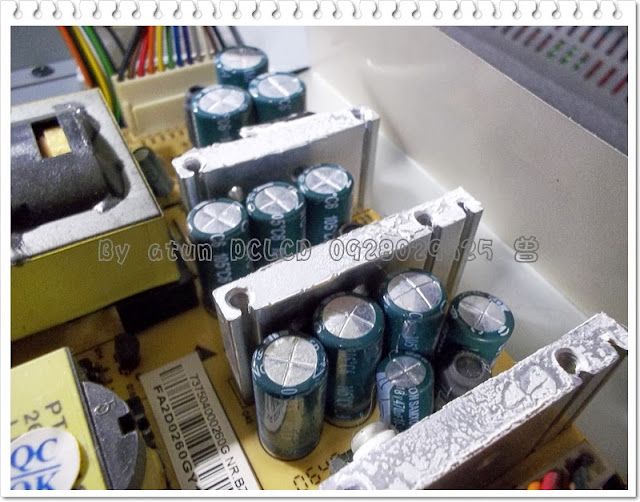

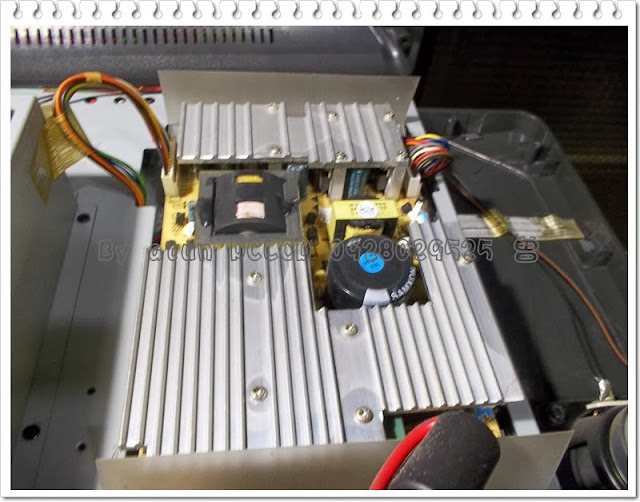

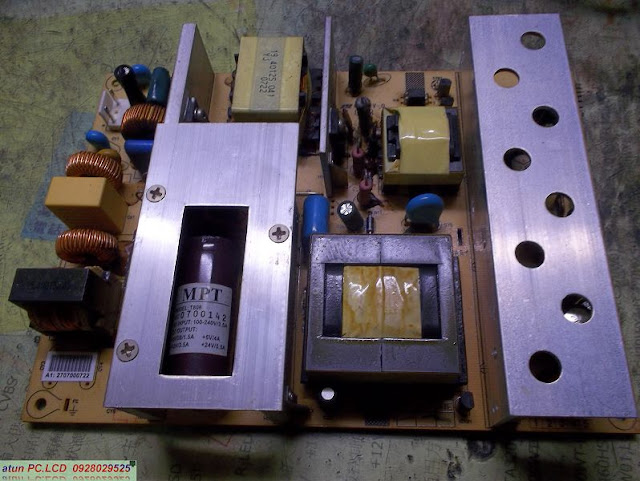

這個電源板還有做散熱處理ㄋ~


我要說的是這機種的螺絲設計好複雜,大概有4~5種不同尺寸的規格~


你看~我們家總統出國撒錢了~



這個是我交機事後再給它測量的數據,真的是需要更新的~

提供參考,請多指教!

工作室附近Google街景:





工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/26

高雄.液晶電視維修~原廠判定面板『NG!』的Toshiba(東芝),型號:37L4000~LCD TV,開機花屏!

各位~大家早!

此時!正在預熱一台,昨晚完修的acer X223W,來一邊預熱一邊PO維修文吧~

今天來看一台重量級的LCDTV,除了機身真的是重量級的外,連當年的銷售價格!也是驚為天人!只能說:『OA!MY GOD!』聽主人說:當年購買的金額 是:.............................................................$26~270000 元,不信!你可去搜尋看看!



乎~這台實在是重!我知道還有更重的!它還有一個超寬超重的腳座,兼具重低音喇叭,一載回它!就把它趴在工作桌上,把那個重低音喇叭腳座卸下,放到騎樓下,不然!實在不方便出入!想說若能完修再來拍攝它的腳座,結果~當然是漏掉了!



這種高級機種!輪不到我來查修!當然要送原廠維修!檢測結果:被判定是面板故障!報修價格是~像是$29000吧?這是完修送回後,主人才跟我說的,啊~是怎樣!是要考驗我嗎?還好~我到現場試機時,看到底下的畫面,我是有說:這不像是『面板故障!』



來拆機吧~

花了一番功夫!卸下了後蓋!

底下的這個畫面,著實讓我退卻三步!這~怎麼修!

雖然!我電視一個月修個3.4台!不像別人一天就修3.4台,但是!這等畫面連我兒子(就是那個atun)看了都說好像很複雜ㄝ,你會修嗎?



ㄟㄟ!我嗎無知ㄋ!看看!查查!再說吧!



先來介紹一下!按鍵是隱藏式的,按壓一下才會彈出!

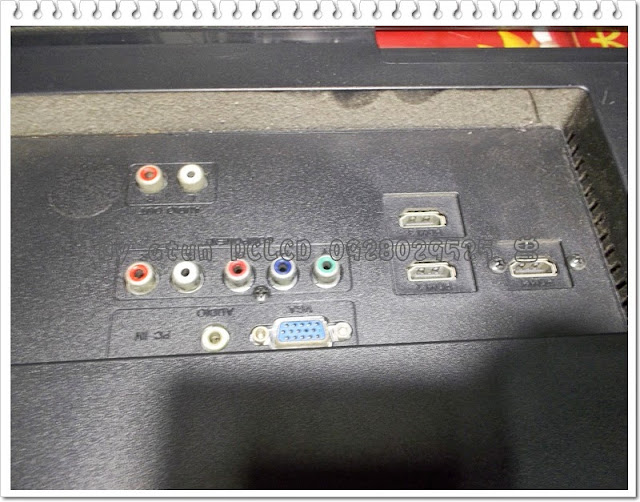

一大堆不認識的介面,還有網路的插孔!



採左右雙高壓板!

這台的音響效果!非同小可!只有一個字『讚!』

你看多少個喇叭!還有一個重低音的沒拍到!



所有的物品都是有正反兩面,要有更多功能,就要有更多的控制電路,電路板一多了!啟動送電,任何PCB板都上電,當然就有熱損耗!

熱量一多,對電子元件就有潛在的危機,那還要再加裝散熱風扇,唉~這嚴然是能源的殺手麽!

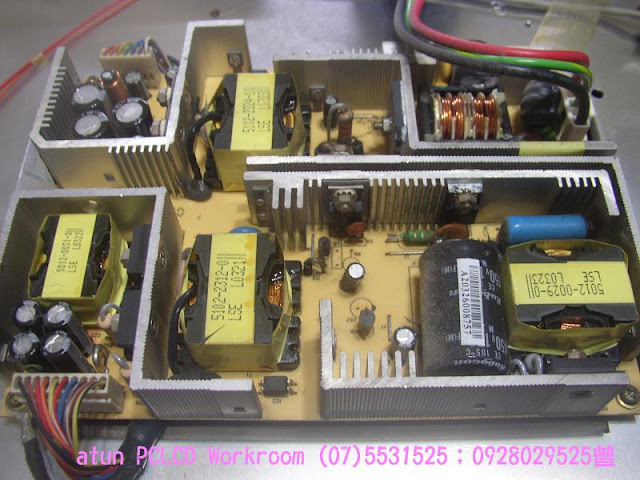

好大的一塊電源板!



好多層的介面處理板!



唯一訝異的是,所有的音源線路,都只用纏繞的在喇叭上,而沒有用焊接的!不知!有啥緣故?

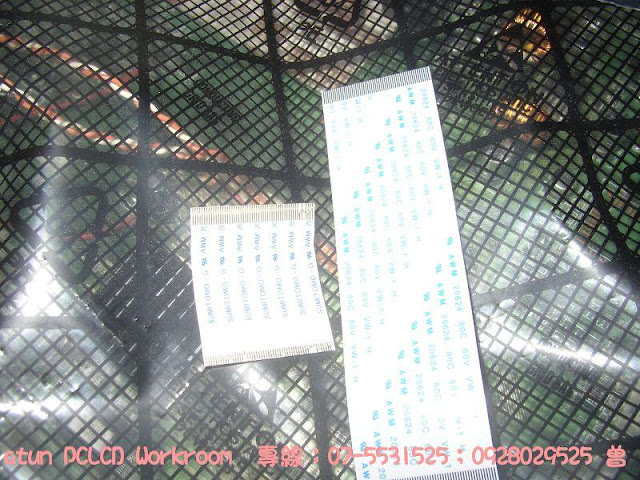

我查檢TCON進入基板的軟排!並清潔之!無效!



再查檢信號排線!當然無效!



其實~我有退修的打算!再繼續查檢它的其它4塊屬於主板功能的基板,就是下圖左半邊那一個區塊!

乎~我還是想說,連拆卸基板都很難拆,更不用說要維修它!怎麼修啊?你說說看啊!我看了就飽了!我!



很幸運的!我在主晶片處理的基板內找到故障點,一一處理後!

終於有了底下的正常畫面!



就趴著!讓它繼續熱機吧!

這回我要送回主人那邊後,才來加裝它的重低音喇叭腳座,不然!連我那台小綠(你愛她)的後座都很難能讓它坐下!

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/06/26

高雄.液晶電視維修~SOWA(首華)型號:K3288!送電無反應維修…

大家晚安!
今日來看一台32吋的液晶電視,『SOWA』?是不是叫『首華』啊?不管啦~
故障的現象是:送電了無任何反應!電源燈不亮!
來看一下它的狀況:
底下是它的出廠標貼:




底下是它的電路所有構造,及電源;主板;高壓板的各各電路單照:
這種類型的液晶電視,是公用的電路板!公模外殼做出的,就像我們在說的白牌液晶螢幕那樣,這個也算是啦~






不知你在觀看上圖中的電源板,有沒有發現異樣?
是的,那張圖中的右上角,也就是下圖中的電源插座是焦黑的!所以!連同電源插頭也變得如此難堪!




這個在經驗中,我認為~直接焊在電路板上,最是恰當!既能節省材料!重點是又可減少功率損耗!
缺點是:?還是不要講好了,以免帶『X』



那在上面的主板中,你又有沒有看到異樣?
也就是底下的圖照中,有看出來嗎?




一切處理完畢!送電後!待機紅燈已有亮起!啟動後也有藍屏!



接下來~要將這些濾波元件更新!電源背板補強!



再次送電測試!
哇~不得了了~發出急促的高頻音~緊接著~『碰!』過年了~放鞭炮了!
腳位又不對了嗎?



對照上圖!沒有錯啊~我裝得很正確啊?


查看背後的線路!原來是它電路板印刷有誤!被它耍了~


不可依據印刷圖案,一定要反向來接,才不會放鞭炮啦~



再來處裡它的按鍵~



統統處理完畢!先送VGA,OK的!


這個主板沒有電視的訊號介面,還好~我有一台2000年的視訊盒!它應該也是『老妖機』了!用他來輸入視訊,由VGA輸入!



OK啦~
說是用公板組裝的LCD TV,畫質還不錯ㄋ~

提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/20

高雄.液晶電視維修~VITO(景新)型號:C3203,啟動後閃晃一下就熄滅維修…

今天來看這一台LCD TV,故障的狀況如標題所示:啟動後閃了一下,就熄滅了─ 『暗屏!』
底下是它的外觀照:





我去載回,沒有拿本機遙控,我現在試機時,是怎麼按,它都不會啟動?


主人是有跟我說,它修了2.3次了,只是按鍵都還是不靈光!想必現在不能啟動,與按鍵故障有關。
可是!你看底下的圖照,怎麼還有貼著原廠的保固貼?真是奇怪!



先來拆機!

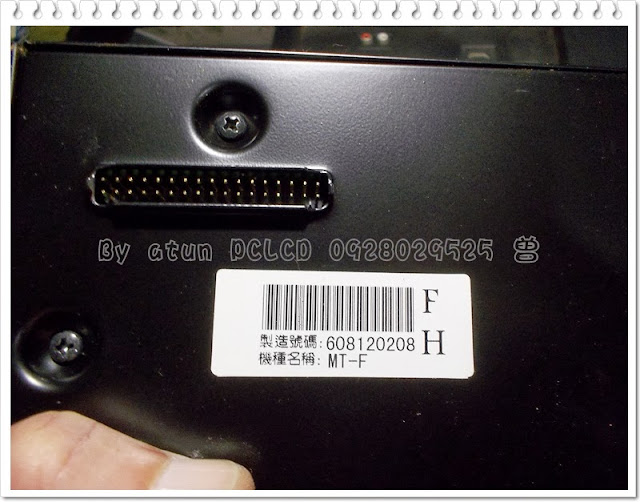

這個視訊盒,與它的37型的是一樣,如:Vito LCDTV!型號:LM37D1P1,開機啟動一下就轉待機!


底下是它的按鍵部位,看了看它的結構。。。。。。。。。。。



大概還要再拆2.30根螺絲,才能動到它,怪不得,送修3次,沒有人想要與它結緣!


終於~可以將控制鐵板架翻起來!也才能拆卸下這個按鍵板!


全部的按鍵先來給它更新~


可以啟動了,不過~當然是暗屏!


這是本機電源板所在位置:


一切良好!



暗屏與本機的高壓部位有關,如底下的圖照:





測量的結果如下圖解:





顯然,有一ㄎ變壓器NG了!
我有一塊類似的高壓板,測量一下並不符合~
其實~它也是可以啟動點亮燈管,只是~阻抗不同,可能較為不耐久,雖說不一定是3個月內故障,可是~你;我,也不是期望它僅再使用3個月吧?

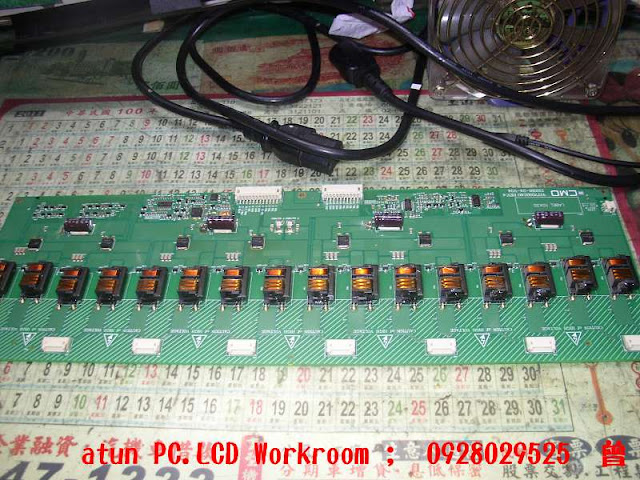

我還有這一塊奇美的高壓板可用,就用它來試試!


改版都是挺費事的!
燈管PIN口不合適!




電源訊號線也不合適!



費許多功夫~終於搞定了!
結果!還是不亮!有亮起較長的時間,可是!還是熄掉!只能講不合適啦!因為本機面板沒有回朔,而奇美的高壓要有回朔!
『X!』先前僅注意它的電壓與腳位,就是少留意到這個,真是毋採工!




到『碧哥』那邊問看看有沒有線圈?
結果看到一塊相同的板子,有一樣的又全新的,當然要把它換掉最好了!
終於~它亮了!





再把高壓部位的濾波更新!



就這樣~
按鍵也更新了!
電源也有更新!
高壓也更新了!






你們說:它還能撐多久?除非人為或是面板故障,想必當可再使用一段很長的時光吧!
主人自行搬上樓去測試,下樓來還一直誇讚『真好用!』,應當是在說按鍵吧!呵呵!

提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/20

高雄.液晶電視維修~SAMPO(聲寶)型號:LM37V37!啟動後!30分鐘內就熄滅!

大家早~!
持續來看一台LCD TV,─聲寶(SAMPO)的37型液晶電視,說到這台,主人們就辛苦了!是什麼意思ㄋ?是這樣的:主人說這台過保後沒多久就這樣了,每當啟動後,看了近 半小時屏幕就熄掉!剩下亮著電源燈?再重開~也是有亮,只是時間會縮短再滅掉,有越來亮越短的趨勢!
對照底下的出廠標貼─2007年,主人是說他們就這樣再使用了近2年~天啊!真是有夠辛苦,大家都好節儉,政府高層應該要留意,為何人民生活變得如此節省,節儉成這樣的不順意~到底是為什麼?
來看下去吧~
這是它的一些外型照:






我也先送電測試~真的是有亮,不過!我沒有等到熄滅 !


拆開後蓋的內部:

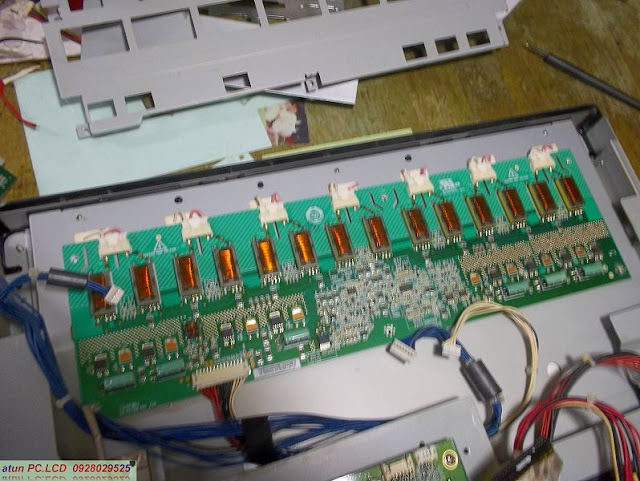

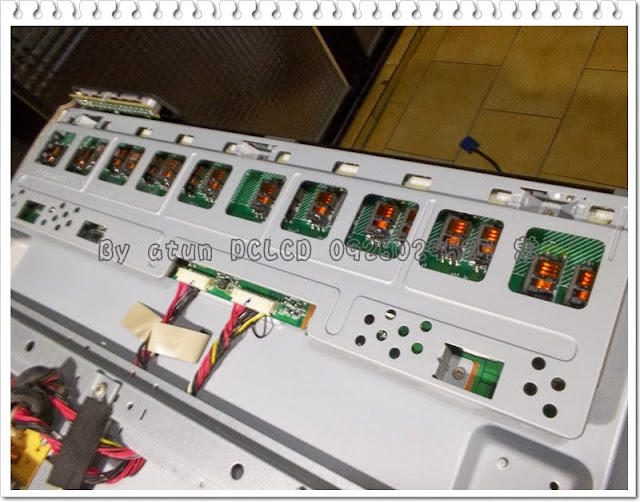

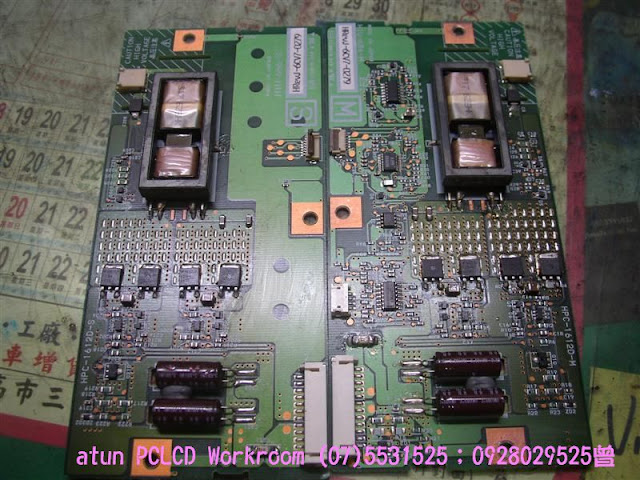

哇~又是雙擊式的高壓板!
就網路上的解析,如:
外部電極螢光燈(EEFL),他應該是較為長壽,比較不會故障才對,可是就我維修的實例來講,好像不是這樣ㄟ~這是我個人覺得啦~



就外觀來看!是也沒什麼做工過勞燒焦的部位:測量了重要部位零件,也都是OK!



於是~先來對電源板下手,我有將其終端濾波,全數更新為日系電容!(不過沒有拍到它),再行加強背部焊點!




這一夜~我讓它熱機了3個多小時,ㄝ~很OKㄋ~先關機睡覺了!


隔早起來再開機依然OK,想說來加強一下它的高壓板,及一些零件更新.............................






我拍了一些時間~這個時間點啟動後~哇~來了!真的來了!3.40分鐘後它真的熄掉了~


再處理一些疑點,這個時間點再開~還是不行ㄋ~


不想查了~直接換一塊新的~那是傍晚3.4點時,已經過了4~5小時了,這回終於OK了!



這一夜~持續熱機到凌晨,夠了!
提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/20

高雄.液晶電視維修~BenQ(明基) 型號:VH3745,送電無反應…

嗨!大家好!今天又沒有case!繼續來po維修文吧!啊大家的lcd都沒壞嗎?哈哈!開玩笑的啦!
        今日來看一台37吋的BenQ液晶電視,客戶的述說是這樣:在觀賞節目時,螢幕顯現出花屏,後來將電視關掉再重開機,只是這次就再也開不了!
        客戶深怕送修原廠,除了coco要花很多外,也會拖了很久的日子才會完修,與我聯絡完畢!我們就來看看它究竟是怎麼一回事?
        一開始我先送電測試!電源指示燈並沒有亮,電源待機燈沒亮,其他的就不用再試了,趕緊來拆機檢查電源板,裸板未加掛負載,有5vsb的電位啊!ㄝ!ㄢㄋ!怎會沒有亮待機燈ㄋ!

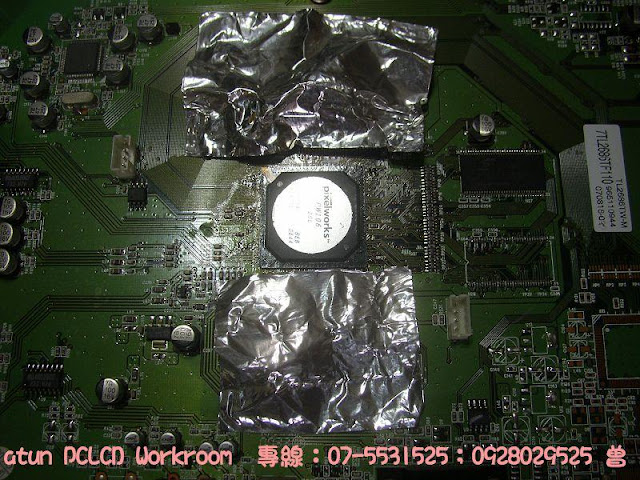

        初步!我認定這臺的主板出了問題,我試著對它重新再烘烤加熱,不過!並沒有效果!依然不亮待機燈,唉!那ㄟㄢㄋ!ㄢㄋ要如何是好ㄋ?

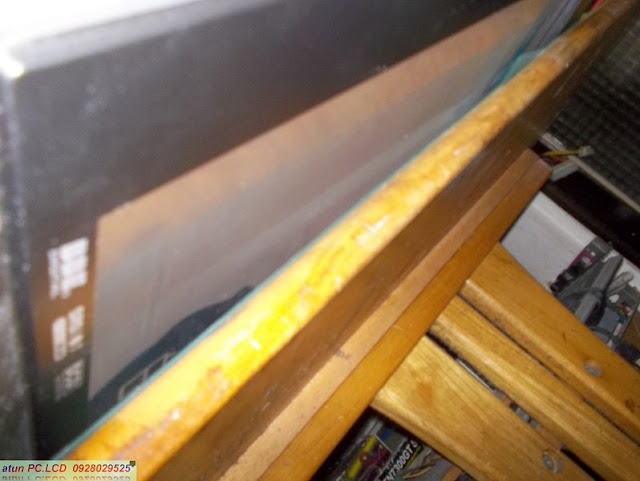

         由於!坐著的高度與電視的維修工作桌,所呈現的視覺角度較平,我忽略了一個地方,其實!除非是影像出了問題,不然!是不會去理會它的!

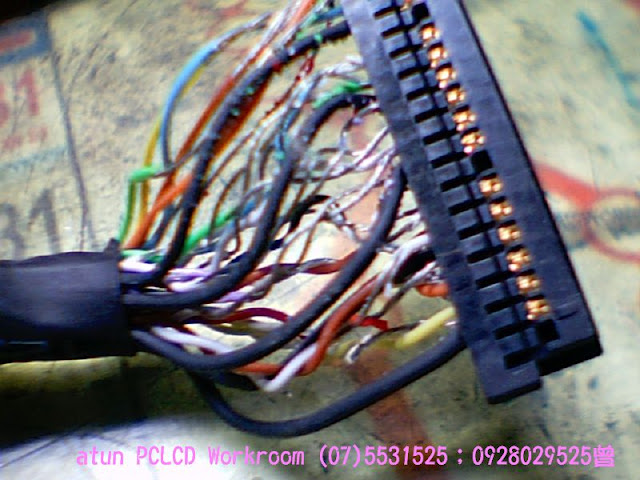

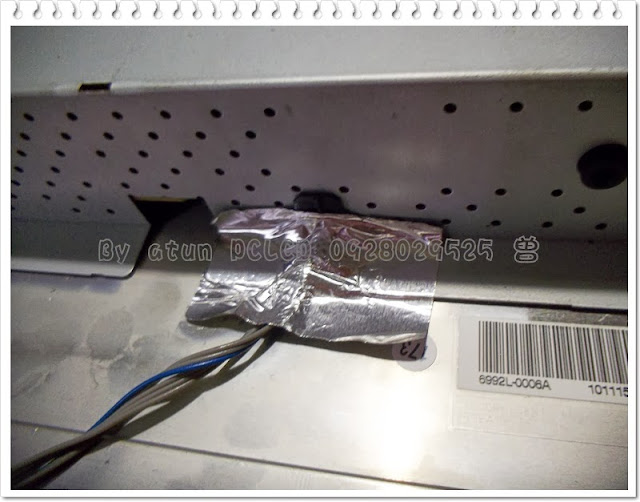

        各位!各位!請你看一下,這是什麼情況!所有屏線的絕緣外皮都脫落成粉粒狀,是熱化造成的嗎?不知ㄋ?阿你看這種狀況,有沒有可能兩條線相打電......






          再近看!如果是差分信號導線短路,可能就會顯示不良,或是更嚴重的傷害,沒試過也不敢試,所以不知道,那如果是tcon的電源導線短路ㄋ!







        我超擔心的!擔心它可能也不保了!

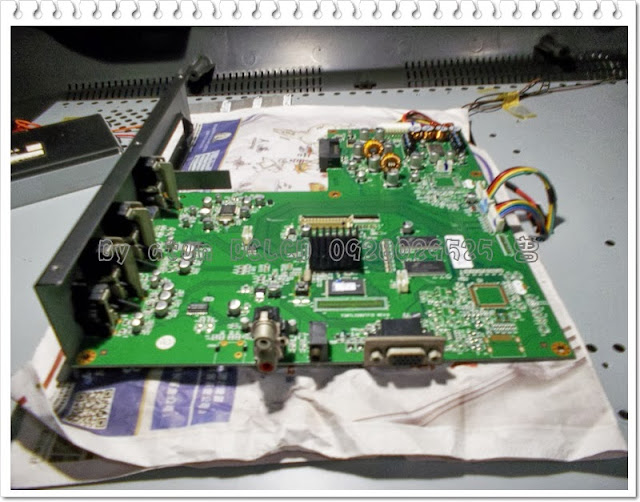

        至於這塊原機的主板,台北!台中!高雄!屏東!遍尋不著,我看是不用再找了,找到了也是貴得嚇人!可是!改主板很.............................................厚工ㄝ!

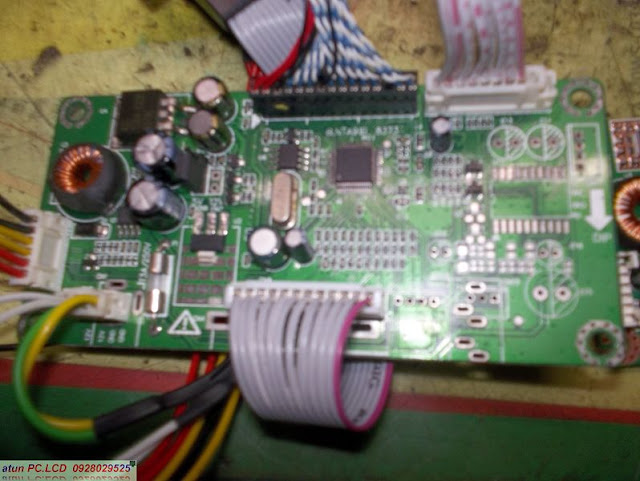

         SO!帶著忐忑的心買回電視公用的主板(忐忑什麼?我怕面板也受損了),不過!還是要試了才知道啊!
        為了能夠沿用原來的電源板,我必須仔細的找出電源板輸入到主板的各各腳位定義,啊毋!把主板毀了,是只能自己糊牛屎而已!













        花了好多時間閱讀公板的使用說明,也花了許多精神在電源板與公用主板的接線上!有看到背光燈已經亮了嗎?





         那訊號ㄋ?耶!藍屏也已現出在照妖鏡上!電視的訊號當然也是OK啦!

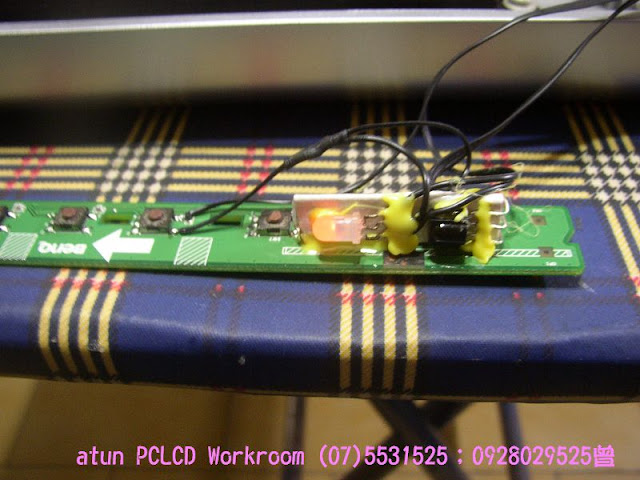

        這樣還是不夠!再來還得改裝紅外線接收器,這是遙控器要用的。偏偏這型的IR又要另外獨立起來,唉!真正有夠厚工!






        再來還沒完,我還得要思考這塊公板的固定方式,起先我用熱溶膠來固定,我怕日子久了,退膠了又短路怎麼辦?像這個例子:

http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=1742&prev=1842&next=1496&l=f&fid=37






        最後!我請出電鑽鑽洞,不是我想要說,這塊鐵板還真厚啊!再套入寶塔柱來固定公板。






        這個後蓋也必須再加工,還要用鐵鋸把擋板鋸開,不然!公板的介面幾乎全被擋住!






         這樣!除了睡覺;吃飯,喔!還有上廁所啦(),近兩天的時間,終於!終於!我把它搞定了!
          阿怎麼這麼久阿!沒辦法!我是第一次改公板啦!很慶幸!我一次就成功!也慶幸那樣子的屏線,並沒有讓災情擴大到邏輯板,甚至於是面板,不然!我豈不是又要去當美國總統了?










提供參考,請多指教!


工作室附近Google街景:








工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/19

高雄.液晶電視維修~TATUNG(大同)型號:V26ECBF液晶電視,開機不亮屏維修…

大家早~!
昨夜起~寒流又來襲!超冷的ㄋ!大家衫仔褲愛穿後一點喔!
今天來看一台大同26吋的LCD TV,這是年前除夕前一天叫修的case,拜託我能不能除夕那天,就能修復給他,阿毋~厝內毋電視可看!那怎麼圍爐看電視吃年夜飯啊~?
好吧~就僅一天時間,來看看它的症狀:
底下是出廠貼:



這樣的背後外觀,好像跟這台一樣,如:富士丸


故障的狀況:啟動亮電源燈了!可是屏幕不亮!


卸下背後的控制鐵蓋!很快就來到電路部位:我想要卸下這個電源板,卻發現它很不人性化,這個大pin的卡榫,怎麼做在底部,怎麼搆也搆不到啊!實在是可惡!



嘿嘿~我發現是我誤解了!原來這個電路鐵盒,是可以卸下取出的。(上回那台富士丸,沒那麼費事!直接可拆卸!所以~)
你看~可以拿起鐵盒,這個插pin就很容易的分離了!
看看這個PIN頭這麼大,又只有兩條粗線,顯見控制的終端,應是大電流,不然一定高電壓?



卸下PIN頭,這個就是它的整個電路盒的外貌!


看了看這個電源板,越看越是奇怪!
阿怎麼這麼多個變壓器,而且多是超大的,有兩個還做在輸出的最後端!還接出兩條粗導線?
莫非~這是驅動燈管的高壓線圈!





處理了故障的高壓部位,送電試點已能啟動背光,顯示無訊號的藍屏!


接著要再來查檢看看!電源板其他部位有無要加強的地方?

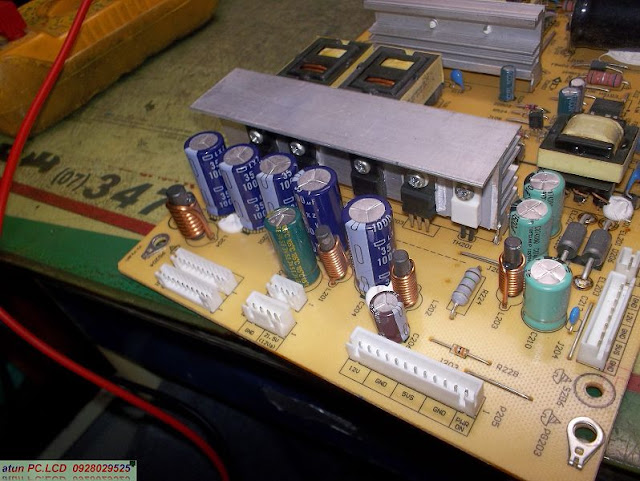

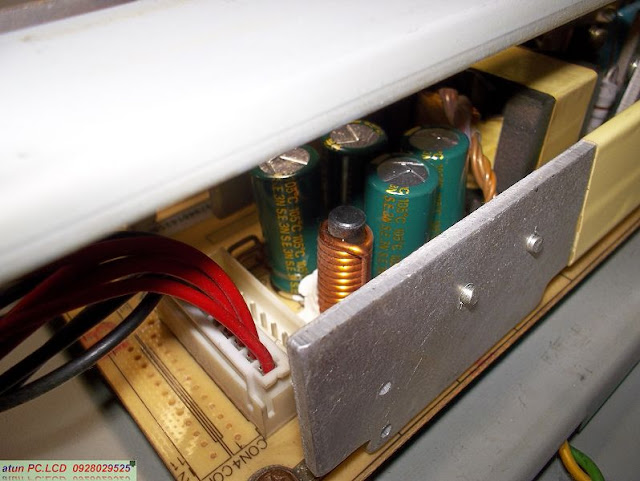

底下是電源輸出終端的濾波部位:這要先卸下散熱座看得比較清楚!
一切都很完美,只是都已經拆了,還是將它們全部更新!
背後焊點一併加強!







把電源板再次尬上試點!背光有亮了!全部組裝起來,趕緊預熱交機!應該能趕上主人的除夕團圓夜!



提供參考,請多指教!
後記:
其實我很想知道,這面板的背光構造,它的燈管是幾隻,是4隻還是8隻?還是?又會不會是那種雙擊式的背光,如:
Vito FM3201,只是妹有壞就別動了,免得『越修越大坑!』,有遇到再說了!
工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/19

高雄.液晶電視維修~CHIMEI(奇美)- 32型LCDTV N5326有背光;開機無畫面!

大家好!這一陣子有點小忙,好久沒有PO文了!
今天我們來看看這台LCDTV,是32吋奇美廠牌,如底下的出廠標貼:



它的故障狀況,如底下的兩張圖照:
開機啟動後,背光燈有亮,但是沒有畫面,有時開啟又有像第二張的畫面,真正是花花,哪那麼多故障問題,不過!像第二張的故障畫面,就如此篇:

http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=2158&prev=2223&next=-1
,是一樣的故障畫面,一樣的畫面,不知是不是同樣的故障點ㄋ?一起看下去吧!



這是它的主控電路,通通固定在同一塊小的鐵板上,這樣我覺得很是不錯,必較輕很好拆卸!不像有些LCDTV,裡面弄了一塊很大片的鐵板罩罩著,這種機器我的覺得東元的最多,超重的!它公司的鐵是不用錢的吧?




底下的這些高壓板,電源板都不是故障的板子,不過!我需要幫它們處理處理,以便能夠再使用更長久的時間!



還好不是它壞,啊不!這種顏色的印刷電路板,不知要如何查看線路,會花去啦!
.
所有的電路板的位置,它的後蓋都設計了通風孔,這個我也很喜歡!





查檢的結果,很幸運的!它與那台大同的是用同樣的面板,如:

http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=2158&prev=2338&next=2080&l=f&fid=55
因此!也是同樣的T CON,也是本機的故障板,所以!我算是一回生;二回熟啦!



底下是完修的畫面,也一起和曾雅妮同慶吧!真是台灣之光啊!ㄟ!我也跟她一樣姓『曾』呢!

提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/19

高雄、屏東.液晶『電視』、『螢幕』維修~判定面板死亡的 TECO(東元)TL2686TW維修實記…

 大家早安!
 今天來看這台26吋的東元液晶電視,剛3年過保才2個月就出狀況,實在有夠會算,算得準準的!
這是去年10月份送來維修的,最後判定面板故障已將其回收作研究練功用,來看看它的詳細狀況吧!
底下是它的型號與故障圖照:啟動後先白屏,不一會後,面板會有色彩線條出現,主人說:每天開機都是這樣,要這樣熱了3~40分鐘後,自己就會自動顯示正常,一整天也都沒事,總之!就不能冷機過久,過久它就又會顯示不正常啦!





 底下是它的各個控制電路:

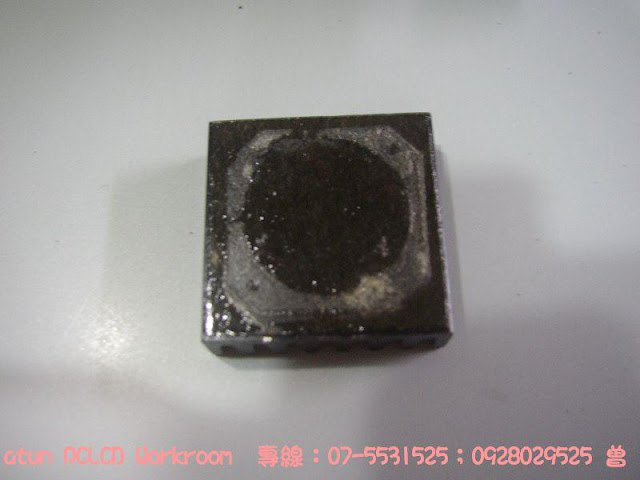

一開始!我朝主板的問題方向著手,我先對主板上主晶片下手,拆開主晶片的散熱片,這像是在黏假的一樣,根本都沒有全面覆著在晶片上嗎!我有理由懷疑這個主晶片,它已經脫焊了!
經過一番烘烤加熱,重新刮除散熱膠帶,中間挖空塗抹一些散熱膏,再把散熱片黏回,這個部份算是完成,有試點過是正常的,証明晶片並沒有被烤死!






接著!我又再處理檢測一下,主板的電源部份!



我送電測試,這樣它也都能正常的開關機,即使是隔了一夜的隔天早上它也是OK的,就這樣過了4夜的第5天清早,它又故態復發!真正是遭蹋人啦!


在拆卸測試的過程中,電路板都是卸下沒有固定,一不留神忘了拔插頭,就會像底下這張,哇!短路了!還好那都是在未起動的狀態,並沒有造成災情。


在冰凍了許久日子後,論壇蓮霧大仔有發表一篇屬於這台TCON的電壓數據,在有出狀況下,我都一一的測量過,沒有一個凸槌,每一個數據都是對的!真正是遇到鬼啦!
我一直想一直在想,一定是哪裡有接觸不良,我把面版全拆了,將所有的接點,仔細的補焊過!結果ㄋ!當然是事與願違!







你們看!最後我還把TCON上的所有貼片電容改成電解電容,因為我還是認為是這個TCON出了問題啦!


拆拆裝裝!這個軟排已經爛到暴了,銅箔翻;翹;斷統統有,這還很難找,只有亮晶晶有在賣,而且比較長,沒得選只好裝了!
常常在測試中,對面板的某一角落翻起,查看顯示的有無,偶然間!我找到一個規則,這個角落翻起,它會從不良的狀況立即變成正常的顯示,其他的角落是不行的,若是將它再放下,平躺在工作桌上,它就又不正常,而且翻起的高度也不能太小喔。
於是!在判定面板問題後,我只得在第二張的這角落,墊著一軟塞,讓這塊面板有一點拐角的狀態!




就這樣繼續使用中了!搞了半年了,面板還沒被我搞死,算是不幸中的大幸啦!
提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/18

高雄.液晶電視維修~SHARP (夏普)型號:LC 32BD5T,無法啟動!能啟動後,還有更嚴重的問題!

各位!大家好!好久不見了!最近較忙!都沒時間PO維修文!下個禮拜起,還要去上課,這下子有的忙了!
今天來看一台液晶電視(超難剃頭的),那是回收的電視,主人似有隱瞞疫情,故障狀況並不只是主人說那樣:送電待機燈是有亮,只不過!POWER鍵按下,電源燈卻熄滅,就什麼也沒了!繼續看下去吧!........................
底下是它的一些外觀圖照:






拆開後蓋的內部構造:



載回後試機,也與主人述說的無誤!我肯定它的電源板出了嚴重狀況,拆蓋後我當然從這裡先下手了,更換了出狀況的零件後,很高興!它已能正常啟動,畫質也不錯!心中滿是喜悅!應可賣得不錯得價位!
輕輕鬆鬆的把它組裝起來,就這樣熱機一整晚,狀況都很OK!






隔日清早醒來,還是要繼續熱機,結果勒!靠~!.......,這是什麼畫面啊!還有一段動態的影片,請連結看看:
http://www.youtube.com/user/jansman100?feature=mhum#p/u/5/MD42kCThTrI
哇~!ㄢㄋ足慘ㄋ!冷機花屏!這聲慘啊啦!再大概過了10來分鐘,畫面轉為正常,乎!這下下有得查了~!


這時有時無的故障,想必當是維修者最不想碰到的問題,我也不想,看看這台,又讓我想起那台東元26型的電視,如:
http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=2468&next=2389&l=f&fid=55
不同的地方是,TECO的故障下畫面色彩是停格的,而這台卻不是這樣,一直有色彩的動態變化,我不想也不希望把它聯想成是面板的問題,於是我著手對主板下手,10來分鐘後就會正常,想當然一定是有零件接觸不良,或是!有些元件不給力,需要時間!
這種情況也常發生在LCD上(有客人來電的述說,不是都會講,要按好幾次POWER鍵,才會啟動,自以為是按鍵故障,然後問說,更換按鍵多少錢),說真的,是有一小部份會是按鍵上的問題,但是!絕大部份都不是按鍵故障啦!而是你按這好幾次給了它時間去啟動罷了!
看看我底下的這些圖照:該處理的!該補強的!我都沒錯過!只是它依然我行我素,不聽我使喚!








最後!又上探到TCON來,繼續處理下去,只是還是沒結果啦!於是!只好把它冰凍起來了!




過了許久日子,有了空閒!我再把它請出來.............
下面這個圖照,是已拆光所有外殼後的面板。

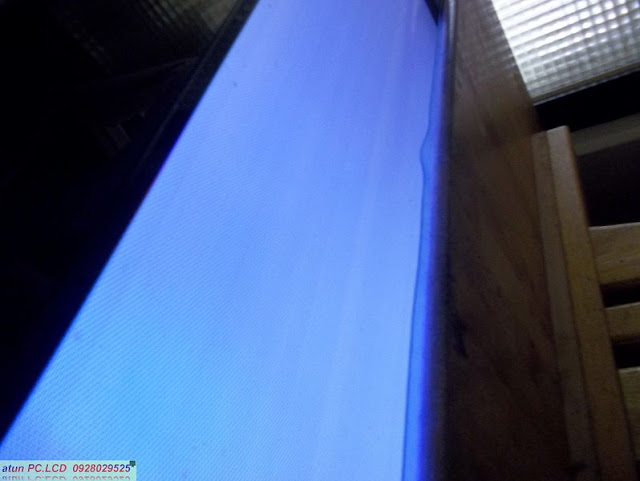

我最不願意的事情,終於呈現出來了:在啟動顯示有問題情況下,這個角度往上翻到一個高度,(別個角度不行)它就顯示正常,再放下又不正常,這樣反覆試了幾次,履試不爽啦!
這麼一來!幾乎已判定面板故障!
最後!我怎麼處理ㄋ?有一短片如:
http://www.youtube.com/user/jansman100?feature=mhum
哈哈!我是用拳頭啦!




時日再過了許久,有兩個月吧!我又把它再請出來!
TCON的再上頭,還有底下這張圖照,這是面板內銜接TCON與液晶玻璃基板的兩塊小側板,只要還是做訊號傳輸啦,也沒有其它的晶片在上面,看了再看!我還是認定是液晶基板的驅動IC有脫焊的現象!
沒則!只能判定面板NG!
 最後也僅能這樣處理:
將鐵框做一番特別處理,裝回面板鐵框繼續熱機測試去!
底下有兩張最後組裝起來的電視左右上角的圖照,可清楚看出它的不同之處!不過!遠看沒差啦!





先前若是前一夜有熱機,隔天開機一定花屏,若是只試一會,隔多久開機都OK,這也是當時我修好電源板,開機是OK的原因了!
這樣!一兩個星期以來,無論我前一夜熱機多久,隔早再開,都是OK的!已經試了快兩週了!這樣有算修好了吧?

提供參考,請多指教!
註:最近由於正在編輯新浪Blog,有機會得以再一次編輯此篇文章,所以還是給它再說明一下, 後續本機器也一直都留在我身邊,其實它就是玻璃基板的連接軟排,名為『COF』的料件脫膠故障,現今有些工作室也有在處理(可靠、耐久性如何?因為也沒嘗試過,所以都是未知數?),不過…索費也不低,因此…各各維修人員也就都各憑本事處理…,我處理的, 我也是還再繼續服役中…,大家參考囉…     (于106.06.18)

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/18

高雄.液晶電視維修~富及第 型號:GLCD-3202L,送電無反應維修…

大家晚安!大家好!快吃晚飯了!今天過得順利吧!
我們今天來看一台32型的液晶電視,廠牌叫『富及第』,有聽說過嗎?我倒是沒看過啦!不管是什麼牌,裡面的構造都一樣,管它廠牌,拆了再說啦!
 底下是它的外型與出廠標貼:外觀看起來不像很舊的樣子嗎!





這樣子的整組喇叭,我認為比較好拆卸,前些時候拆一台acer的,拆到吐血啦!


所有外接介面都與主板分離,我覺得這樣也是不錯得作法,底下那塊主板,好像有許多廠牌都有使用過,像先前維修過的這台:
http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=1779&prev=1826&next=1718&l=f&fid=55,幾乎就只是換個標貼而已嗎!



這一組高壓板,肯定不錯用,看起來『足勇』的感覺,還用到耐壓50V的電容,不知是原廠就這樣的設計(不可能),還是曾被維修過的人更換過的?




這是本次故障的主角,我已把它處理得很完善了,保證氣力十足,像『土拉庫』一樣有力!


畫面還不錯啊!怎麼不修了要回收呢?修好它!賣給需要的網友。

提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/18

高雄.液晶電視維修~Chimei(奇美)型號:DTL 742E500,啟動後顯示白化維修…

嗨!大家好!
這幾天一直下雨!你被下煩了嗎!不過!溫度下降了好多,是涼爽多了!
今 日來看一台大號的!42吋的!我少修過42吋的,這個CASE的兩天前,也有一台42吋的,是歌林的,壁掛式的,而且面板前面還貼一塊像我手指頭 厚的強化玻璃!靠!真是重啊!我是沒抬到!我夫妻倆和主人花了一番功夫,才上了車,回到家又搞了半天,才進了工作室!結果測試了兩;三個小時,主人說會閃 爍也沒發生,於是!我連任了白宮主人!
我夫妻倆結論是:42吋以上壁掛的,以後不要接好了,接到下面這台,我還猶豫了好久!問明是有腳座,這才去把它載回,ㄟ~!結果它輕多了!
來看看它的外觀與型號:






看到上面的第二張,會不會覺得很面熟!對啊!很像它大哥啦!如:http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=2389&next=2338&l=f&fid=55,當時那台,我一直對它後蓋的通風設計讚譽有加!這42型的也是!尤其是!少了那個要用來固定控制電路的鐵蓋,還真的輕一半阿!
底下是它的故障現象:送電白屏!白屏下我們也可清楚看出,這塊面板已不是很均光!



開始拆了它!請一直往下拉!


各位可以看到,主板與電源板,它的保護鐵蓋,還是有通風對吧!事後完修也證明它們沒故障!有亮白屏,那更不是高壓板的問題,高壓板保護鐵蓋也有通風設計!所以啊!你有看到是哪一個鐵蓋沒有洞洞ㄋ?



42吋的LCDTV,左右各一個高壓板,算一算共計輸出40支CCFL燈管,地球環保殺手,當之無愧!



是的!在無通風設計下的這塊邏輯(TCON)板,是本機故障點,我補了錫,還有必要的處理,狀況依舊!案情陷入膠著...............................................!





不行!不能去買板子,一定要把它搞定!.......................................................................,
嘿嘿!終於有了藍屏,那是好事了!



送TUNER看看!標準『大話新聞』的色彩也有顯示!


組裝起來!燒機測試去了!

提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/18

高雄.液晶電視維修~Hero Sonic(禾聯)型號:DK-37 啟動後有聲音無影像、但是有背光維修…

大家早安!眾網友好!

        本日來看一台37吋的LCDTV,主人問了我一堆問題,最終!還是不捨放棄它,為什麼不捨?大家看看下面第二張圖照就知道啦!(有客戶叫修,我先暫停一下!AM:09:38)

         第二張圖內有另一個保固標貼,日期是99.12.17,距離這次再送修,還不到3個月,因為故障的問題並不相同,主人也不能有任何怨言,只是無奈的事情還 是發生了,這也是使用者,最!最疑惑的顧忌點-『怕這次壞這裡,下次又壞別的地方』考慮回收又考慮維修,拿不定主義啦!最終還是不捨,再給這台LCDTV 在他家生存一次機會吧!


這是它的故障畫面!有背光有聲音就是無畫面,而也無色彩線條!


這是它的整個電路:不會很雜亂!


維修這台LCDTV,是已在腿部受傷期間,大概是眼抽腳抽又手抽(我老二這樣說),畫面拍得很差,請眾網友多包涵了!

        R;G:B三原色,一直沒有出現,顯見有可能主版並無工作,不過!這第二張圖照的TCON,若是有個三長兩短,也會有這樣的故障畫面喔!


我在這塊TCON上,發現了疑似故障的零件,我的相機無法近拍,用了放大鏡加強依然不夠清晰,但是它不是主要的故障點啦!就這塊TCON來說!只是!問題點還是在這塊TCON上!



好了!有看到嗎?照妖鏡已顯現了正常的畫面!好好的繼續工作下去吧!主人要把你丟了!

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/06/17

高雄.液晶電視維修~TECO(東元)型號:TL2701FM,故障現象複雜、難以形容…

 哈囉!大家好!
今天來一台超辣的!不!是棘手的,正如標題:壞很多啦!
這是前一篇,那台24吋lcd的維修代價,早知道壞那麼多!我就不想答應這樁交易,只是一到客戶家,見到的是認識的友人,本想說的話又吞了下去,硬著頭皮,兩台統統載回,一來!我還沒碰過24吋的LCD,二來!又能再增加一台LCDTV的維修經驗。看下去吧!
這是它的外觀:TECO  TL2701FM



電視訊號(TUNER)送入的畫面,不過!OSD還有顯示:ㄢㄋ!是要哭?還是要笑啊!



VGA送入的畫面:顏色失真!色階不對!而且還會閃爍!那ㄟ壞這麼多?


拆掉後蓋的全部電路:


底下是它的電源板與主板:



保固標貼都還沒破壞,這表示都沒壞過了,有夠勇?不過!我比較認為是壞了後,不大想修它了!


就VGA的訊號顯示,我要直搗本機的TCON,也就是邏輯板,這!有些LCD必須要拆兩層,才能看到它,你有看到嗎?就再還有一個白鐵方板蓋著的那邊!



拆到這!就僅剩一塊面板,看到沒?ROSE!大大小小一整盒,手都軟了!



ㄝ~!跟這型是用同樣的TCON,如:http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=3035&prev=3086&next=3000,那我豈不是得心應手了嗎?當然不是,因為不可能每一台都壞在同一個部位啦!
你們可能想說:把那台有暗線的ENOWA的TCON,拆過來裝不就好了,呼!那台更難拆!我懶!還是修理這台就好了!除非真的不行!



處理好TCON後!VGA的顯示畫面,看來是OK囉?換成TUNER!哇~!麥駛ㄋ!一樣是同樣的故障畫面:



VGA是獨立從主板輸入,而TUNER則是從這個視訊盒輸入,難道是它在搞鬼?


向同行借調一組相同的視訊盒來TRY看看,果然沒錯!就是它故障!



試機期間,我又將這個按鍵板處理一下,話說這電視按鍵,大概10台來有9台半是不靈光的!


至於!這視訊盒是借調的!當然要歸還,也詢問價位,只是價位不合,只好作罷,不過!還是謝謝他啦!我又向兩位友人詢問,一個$700,一個$500,選擇較低價位的視訊盒,到此!算是一切通通OK了!
在熱機期間!又有一現象,幾個小時後,有時會沒畫面而僅剩藍屏,又再轉回有畫面,算一下,較前面的台數,轉成藍屏的次數更為頻繁!這台視訊盒還是不行!靠!真是難搞!


我依然一邊熱機,一邊我殘念,想要把原來的視訊盒搞好!想起以前有一遭雷擊電視盒 (晶片受損),不知它的TUNER合不合適,不管啦!把兩個的 TUNER統統拆下,來比對一下,來個DNA大鑑定,腳位合適,看看它的電路板也雷同,我知道這是不明智的作法,不過!它是小電位訊號處理,理論上!並不 至於造成其他嚴重的後果!結果勒!......................當然麼不行!
一個新的調階器,網路有售$900的,也有售$700的,你們猜我有去買回來換嗎?

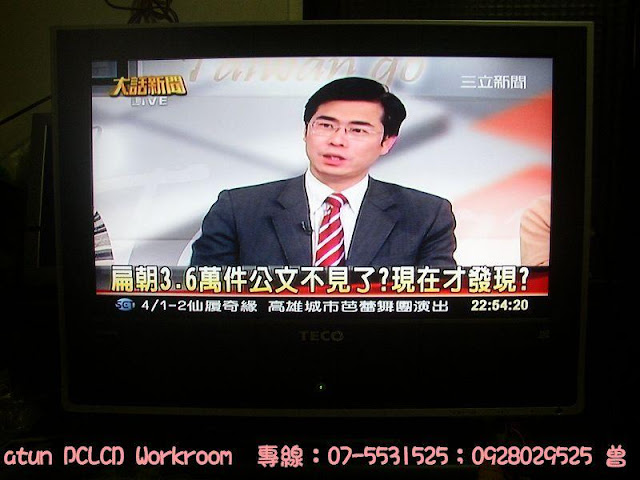

當然嗎沒有!將Tuner自行把它搞定!電視的畫面就清晰到不行了,真正是天青青!地靈靈到不行啦!
整台!如電源板;高壓板;主板;TCON板,統統處理過,連網路上盛傳,TUNER故障率甚高的視訊盒,我也將其更換更為高檔耐用的元件,要是面板沒啥三長兩短,我想它可以再看個N年吧!不過!個人保固三個月啦!哈哈!
我將它PO在露天販售!http://goods.ruten.com.tw/item/show?21106290833195,有興趣的!可以直接與我聯絡!謝謝!


提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/17

高雄.液晶電視維修~奇美,Poly Vision-n3302!開機暗屏!亮屏後顯示不良的油畫!

在不影響高雄天氣的米雷颱風裡,我們來欣賞這台壞很多的老液晶電視,聽說北部雨下很大!希望不會有什麼災害傳出啦!

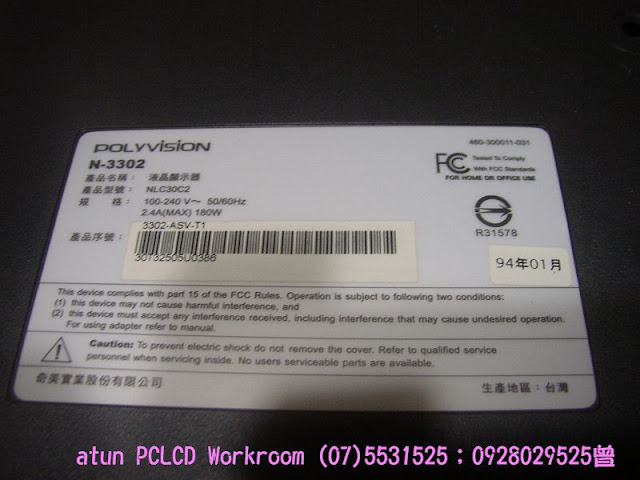

底下是它的標貼與外型:



主人call我時,是說畫面很奇怪!會變色!說有叫新格的廠商來看過!是主板故障更換它要$5000.coco,搜尋網路找到我,問我能不能修,能不能修要查過才知啊!只要面板沒壞都嗎能修好,只是維修金額多寡而已啊!
過了幾天!主人將電視送來,拜託我試看看把它修好!
我們來看看它的故障狀況:送電一測,亮一下就暗屏了!ㄝ!怎麼跟主人講的不同啊!


主人已走!先拆了再說:這是它的電源,採DC24V的adapter為其主要電力,這型與我以前回收那台enowa,30型的電視是同個模子出來的,如:http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=1647&prev=1718&next=1532&l=f&fid=55


我要直搗本機高壓板,拆!拆!拆!我再拆!真是很難拆!還在鐵板的下層,就右邊有網狀的那個!



只拆一半!螺絲就這麼多!



在此同時!我也得將我那台Enowa電視拆開!因為我要它的高壓板,兩台都要拆到最裡面!唉!真正是苦啊!




搞了半天!它是用29"的面板,還弄個型號叫NLC30C2,還以為它是30吋的電視勒!


這個按鍵板的腳座,我把線時,就一起脫落的!要把它焊回去!由此可見,它真的已老舊了!

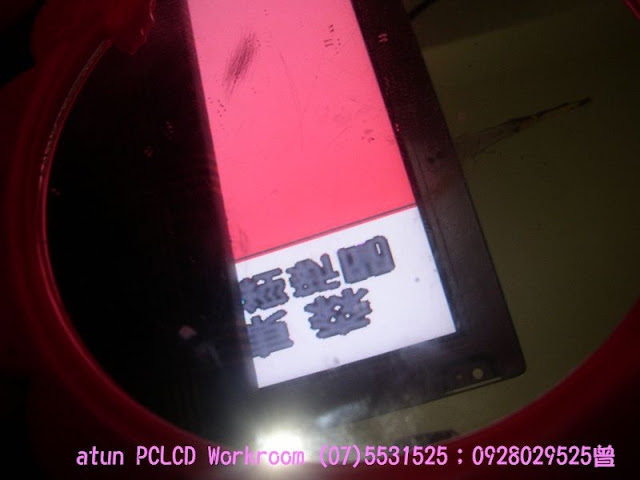

亮是亮了!可是照妖鏡內的畫面,看起來不正常ㄝ!這時故障現象才是主人說的畫面色彩不對!


換上Enowa的主板,畫面也不怎麼樣!顯見並非主板故障!





再往上探查!來到TCON,將它換了!一切就已OK啦!




主人來取走電視時,說是送來的前兩天才變成暗屏的,這不是不好喔!一起處理省工省時,要是分成兩次壞,那就變成要收兩次費用了!恭喜主人!賀喜主人!



接下來!所有的爛攤子,統統在我這台Enowa的電視內,我要把它搞定,將來還是會再用到它啦!像是這種機型,我已碰過三台了!
我這台回收的Enowa,在當時處理完畢後,我就已經將它的Adapter上蓋拆掉了!並且裝8公分的風扇來散熱,也用沒多久,已經染上一層灰,我家女王說風扇很吵(在冬天夜深人靜之時),趁著此時!順道將風扇拆了!





故障的高壓板修復後,面板是亮了!不過!當然還是這等畫面!是油畫?還是鬼畫?都是不良的畫面!


繼續處理TCON,ㄟ!好像已有改善,只是黑色的底下,依然有綠色暈開的現象!你們看那個SET橢圓形的周圍,有看得出來嗎?


再處理一次!這回就很正常了!


Ge!Ge!Ge!的妻子!我已用PPS看完了!
我這台Enowa的電視已經淘汰了!因為!面板中間有了暗線!你看得出來嗎?不過!內部的電路都是好的啦!留著備用了!希望很快就有客人需要它!哈哈!開玩笑的啦!

提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/16

高雄.液晶電視維修~白牌19" LCDTV,開機亮一下隨即暗屏維修…

大家好!今天來看這一台白牌的LCDTV:
在早期,LCD還沒普及,這算是夯的了!又可觀賞電視節目,又可當電腦螢幕,是許多單身,或是學生族的最愛,看看它的面板使用到髒成這樣程度,可見應使用有很長一段時間?
它的故障狀況如這個連結:http://www.youtube.com/user/jansman100?feature=mhum#p/u/0/BiwIBN9ZOxg



去掉外殼,就是這麼簡約,由於使用外接12V電源,所以!內部僅有一塊電視主板加一塊高壓板。

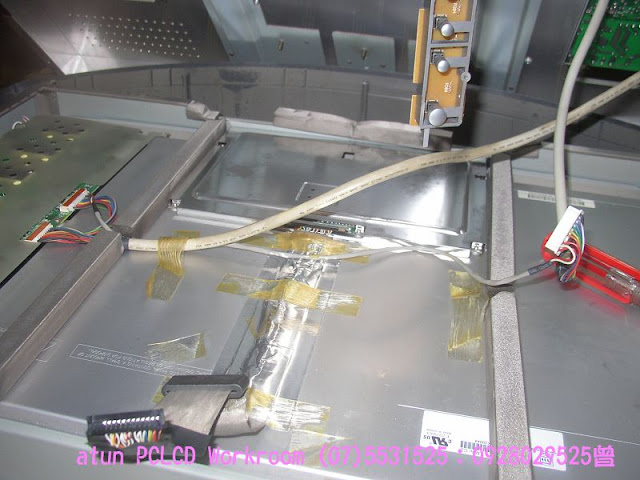

說白牌!還真的很白,進板屏線竟然也僅用大板膠帶來固定,有固定是好事啦!只是!貼得也不是很平整?感覺上蠻了草的!


既然是LCDTV,就一定要有遙控了,所以!按鍵板也不同,多了一個紅外線接收器。

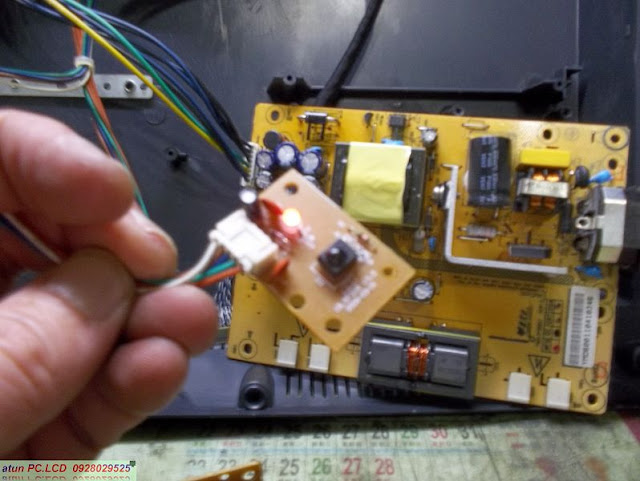

我是有將原來不能工作的高壓板修復,不會再熄掉了,只是,線圈已老舊,推動不了四支19吋的燈管,只好將其更換。



那麼髒的面板,不把它處理一下,實在對不起自己,更對不起客戶啦!看到沒?光亮潔淨!跟新的一樣啊!


電腦訊號?OK,電視節目ㄋ?當然麼是OK啦!



提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/16

高雄.液晶電視維修~小強的家 - SAMPO(聲寶)LM26V37開機幾分鐘就熄滅!

嗨!大家好!
 今天來看一台液晶電視,是聲寶的廠牌,這一台客戶與原廠有些誤會,主人電話一call來,就一直跟我說聲寶的不是,什麼都還沒過保,找個什麼理由,說這樣 不在保內..........,氣呼呼的,結果!載回一看,明明印著2007年,不知這客戶是在氣啥?『真正呼花去啦!』
底下的全國電子店章也是印著96.09.25啊?


這已是處理過的面板!


拆開後蓋的整個控制電路!



 嘖!嘖!嘖!強哥已佔據了整個視內空間,檢修期間,有時還會再爬出來,靠!我家的小強可能就是這樣來的,真是防不勝防!





連這個主板也都是強哥玩耍的地方,散熱片有強哥的後代,晶片的針腳有強哥1號過的遺址,還得好好的清理和補錫,啊不!生鏽短路,這台就報銷了!因為沒有人,會再去為了26"的lcdtv花大錢改主板啦!



本機故障主角-電源板,說到這個電源板,實在是會吐血啦!只能說:電容表所量的容值僅能提供參考!不要太迷信它!



 26"的!還可以倒著抬起來看看,37"就無法度了!

提供參考,請多指教!


工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/16

高雄.液晶電視維修~View Sonic(優派),型號:N3262w-NT!32型LCDTV,有聲無影;開機暗屏!正常後

各位~大家好!
已經下了兩天的雨,還沒有要停的跡象!實在有夠煩的!
今天來看一台液晶電視的維修過程~是32型的VIEW SONIC(優派)的!

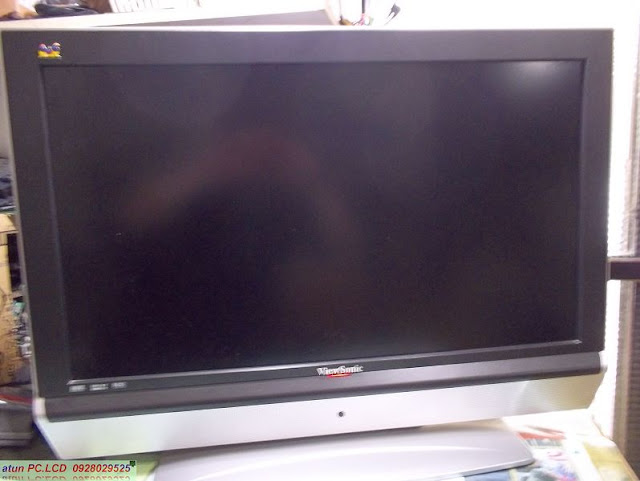

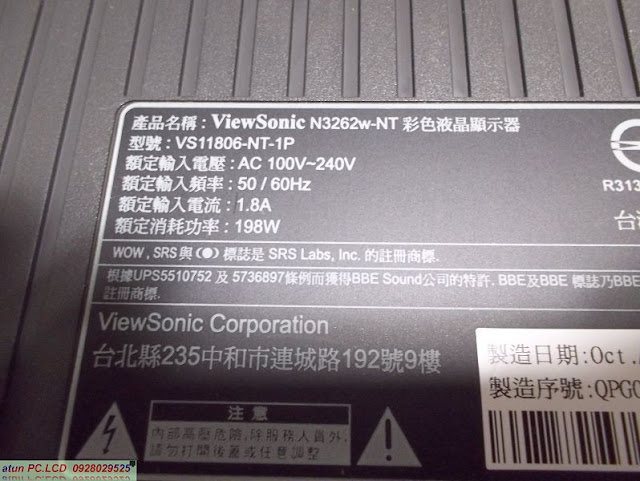

底下是它的外型照:

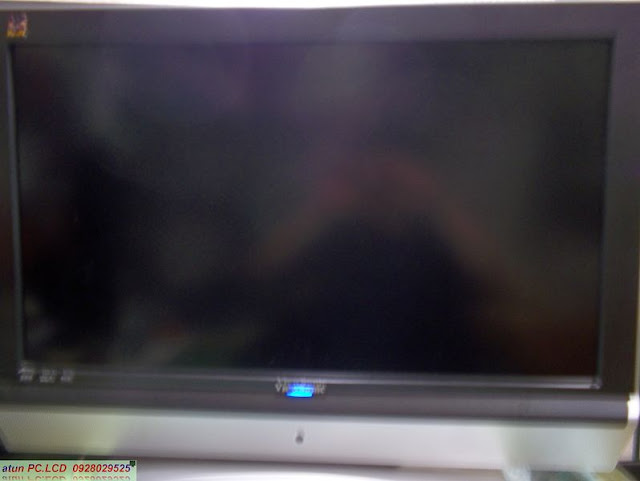

故障的現象:啟動後有亮藍燈!電視面板背光不亮!不過有聲音!就是一般客人常說的:『有聲無影!』
以前也有處理過一台,大家可以連結去看看!如:

這台要從這裡拆起!就是腳座的底盤!


這樣才能再看到鐵架的螺絲!


再來要將視訊盒解除!這裡就跟上回維修的實例不同!所以我就覺得納悶?為什麼上回那台內部那麼大的一空間,裡面只裝一個『TUNER』,原來還有別的機型,也用這個機殼!


終於將其後蓋解開,內部超簡要的!



先拆電源板保護殼起來看看!




在這邊發現了爆凸的平滑電源元件,先行將它更新!
也送電測試了~一樣的狀況,閃了一下!還是暗屏!


再拆它的主板來查看!看不出任何異狀



測試結果~啟動背光的訊號電壓有到位ㄋ!


那就要來拆下它!本機的高壓板!捲起袖子,準備跟它車拼了!


經過一番查檢,又從廢板內拆卸需要的零件更換!


看吧!背光終於有亮起了!



再來~要對高壓整板加強一番!



重要焊點都是油油亮亮的!肯定能夠非常穩定作工!



再次的測試!依然OK!我最怕補焊後再出問題!因為那時得要整板都查檢!


剛剛只是將爆凸的先更新而已~
這回要將全數的電容都更換!並再對全板重點加強補焊!以期能有穩定的工作電壓!






還是要再送電測試一下!
也是OK的!只是底下的影片就又奇怪了!如:http://www.youtube.com/watch?v=TVK78h7RHik
有看到嗎?頻道一直跳躍,那可不是我在按壓的喔!


所以~最後一道工作!

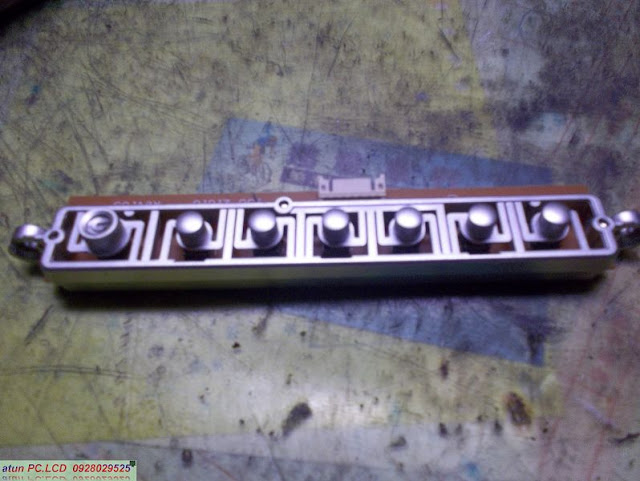

我還要再把這一排按鍵全數更新!




先打個預防針!這已是全新的按鍵了!注入一些防銹劑,多擋一些時候啦~


不再亂跳了!這回可以組裝起來熱機~準備交差了!

提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/15

高雄.液晶電視維修~Vito(景新)型號FM3201,開機暗屏維修…

大家晚安!大家好!
 好幾天都在處理一台37型的電視,沒有多餘時間來PO文章,終於有了點閒,今天就來看這台聽說已經收起來的廠牌的32型LCDTV。
 底下是它的出廠標貼,故障的狀況是開機暗屏,閃了一下,就再熄掉!


拆開後蓋,這是它的所有電路:



我先處理它的電源板:電源板有些零件已爆凸!順便重點補錫!本以為是撿到軟的ㄋ!並沒有呢!而且好硬喔!





這邊底下是它的數位訊號板,及它的主機板



今天的主角,故障的高壓電路板,它分成主從兩塊,分別控制背光模組內,各一半的燈管,背光模組內的燈管並非傳統LCD使用的『CCFL』,而是使用『外部電極燈管』,簡稱為『EEFL』,詳情可看這裡的說明:http://tw.myblog.yahoo.com/atunpclcd-atunpclcd/article?mid=2646&prev=2662&next=2641,我也是第一次碰到這種高壓板,想說,看看能不能找到代用品,艾優!真是難找!
        再遍尋不著!只好動手拆件維修,靠!這8顆MOS真是超難拆的,結果是白做工,測量結果並沒故障,線圈也沒事,廠商也已收工,資料好少............。



還好!還是有搞定它!照妖鏡已經現出它的原形,持續熱機中!

提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:


維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/15

高雄.液晶螢幕維修~CHIMEI(奇美)型號:24EA,在使用中冒煙後屏幕熄滅~

各位早~
近日!由於維修件數多,若是有一台不夠順利,那就會延遲底下的維修進度,尤其是一些手癢的網友,想自行『DIY』,卻因許多的手法不能拿捏,致使災情擴大,增加了難以修復的可能性~
今天來看一台24吋LCD的維修過程~是CHIMEI(奇美)型號:24EA,外觀如底下:




記得曾經有網友留言詢問,有無它22吋的腳架,今天我才看到它的真面目,對我來說,這個腳架實在不怎麼……樣說~


這款也是有一個『PUSH』的那種按鈕,上回一篇文中說內有『機關』,最後是沒有,害我『漏氣』如: 而今這一台,呼呼~保證有的啦~


拆殼到此~被卡住了!
整個殼都已拆離,就只剩下面的按鍵位置,還卡住~



 原來~它的卡榫是做在內部,妳搆不到的地方,真正是糟蹋人啦~



所以~本機是要從前蓋先拆除,再從面板翻起~


這是它的內部電路分佈:
看來都是沒事的(其實是有,是我自己眼差啦~)





一直就都沒說到它的故障現象~
主人送件來測試時,現狀是有亮起屏幕,但是一個半部較為悔暗,而隨即熄滅,並有ㄔㄔ做響的聲音~
當時先跟主人報備了,可能燈管有問題,不過!正確狀況,還是要查檢完後才能知悉~
於是乎~來準備外置燈管測試看看~
還好~還好~得到了相同的狀況,理論上我不是挺喜歡拆面板換燈管的,所以~豈只是『還好』,簡直是『好理加在』啦~


眼尖的網友,可能早已看到那ㄎ故障的元件,其實上頭的圖照內,也是可以看到~


我是在拍攝上頭那張時,才不小心喵到的~
藍色小藥丸,後作力太大…『爆』了,開玩笑的啦~



經過更新汰換~再次外接燈管測試!已經可以完全點亮燈管囉~



再接入本機背光~依然是ok的~
這個是屏線未裝,別以為它是白屏喔~


緊接著~
繼續來整修~翻新~補強處理它的PI板,這個是一定要做的喔~
我說過了~ㄢㄋ~卡動ㄟ久啦~





組裝起來~熱機囉~




怪了~這OSD的圖框,怎麼跟BenQ TW 系列相同,咱台灣LCD廠已經聯合起來了嗎?

提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/14

高雄.液晶電視維修~TECO(東元)型號:TL3286TW,一切功能正常,獨缺無法遙控!

各位晚安~
在下我,最近可真是要勤勞一點,差一點早;晚三炷香說~XD
今晚~持續來看一台LCD TV的維修過程,是TECO(東元)型號:TL3286TW,32型的液晶電視~這個類似機種修過多台了~這邊可以連結看看: 那一台是不同的故障狀態,『無法遙控!』真是一件『費氣』的窘狀!除非妳只是想聽聽電視的聲音而已~
這是它的外觀照:

拆開後蓋,都是差不多電路分佈狀態~


看了看!電源板~


又看了看,本機的紅外線遙控接收的部位~是它出了狀況嗎?
常常有網友會來電詢問:『我的電視不能遙控,換那個接收器多少錢?』這……,真的是接收器壞了嗎?其實~真的不知?有時是主板故障ㄋ~那我們來看看這台電視,到底是主板故障?還是紅外線接收器故障?

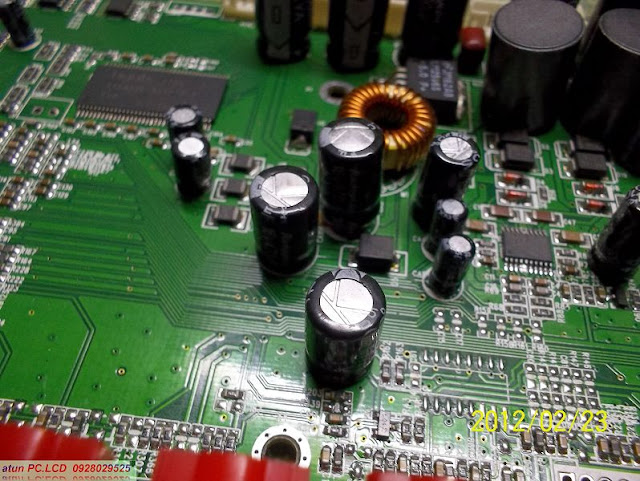

我解下它的電源板,並拆除它的散熱片,發現了通往主板電源部位的平滑元件,有幾ㄎ已經鼓包,ㄟㄟ~該不會只是因為供應主板的電力不足所引起的吧?


馬上~先把這個部位給更新再測試看看~,哭哭ㄋ~沒有效果啦!


測量了接收器的部位,也是查不出所以然~


我有這麼一塊與本機相同型號的主板,不過!它是當時此機所拆解下來的『廢物』,如:
說它是廢物,真的實在是不敬,那台也算是我液晶電視維修的大體老師說~就這個實例,這個故障狀態來說,它就不是廢物囉~
其實我也沒有隨意的擱置它,我還是用著報紙來妥善的保存它~


當時~它已被我拆卸走許多零件了,此時第一次裝上,什麼也沒動靜,看了看我才察覺到的,從本機主板上拆卸缺失的零件將其補上~其他都不必接入,僅要來測試紅外線接收板的好與壞?


現在~你是已經看到了~還是原來的接收器,現在可以使用遙控器來遙控啟動囉~
所以~並非是接收器故障!



而是~本機主板故障!這聲~慘了!
主板故障可真是非同小可勒~


經過一番查檢~比對~與更新!準備來給它測試囉~


這個時候,是接入原機主板測試的~ㄟㄟ~已經可以遙控囉~



排除無法遙控的故障後~
緊接著要來整修~翻新~補強本機的電源供應中心~我想~你、我都不喜歡這次解決了這個故障,下回又換成別處故障,主板哪裡要壞,比較不易察覺或是防患,電源板十之八九,都會隨著使用的時間長久,較容易衰減其功率~
加強它一番~可以有機會讓生命繼續延年益壽下去啦~




OK了組裝起來預熱試機~
底下出現的選單畫面啦~換台啦,都是使用遙控器遙控的喔~


提供參考,請多指教!

工作室附近Google街景:





工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/14

高雄.筆電壞屏維修~acer(宏碁)型號:AS4810TZG,液晶顯示水平滾動的白色寬帶~

各位早安!
繼續來努力的維修文PO設中~
今天早上來看一台筆電液晶壞屏的更新過程~
它的外觀如底下圖照:是acer(宏碁)型號:AS4810TZG




這是它啟動後的故障現象~一直有著水平滾動的寬帶,在向上移動!


而使用外接螢幕時,顯示卻是正常的~


來拆卸A;B蓋,準備查檢本機液晶型號~
挺薄的B蓋,沒事!別自己亂拆喔~

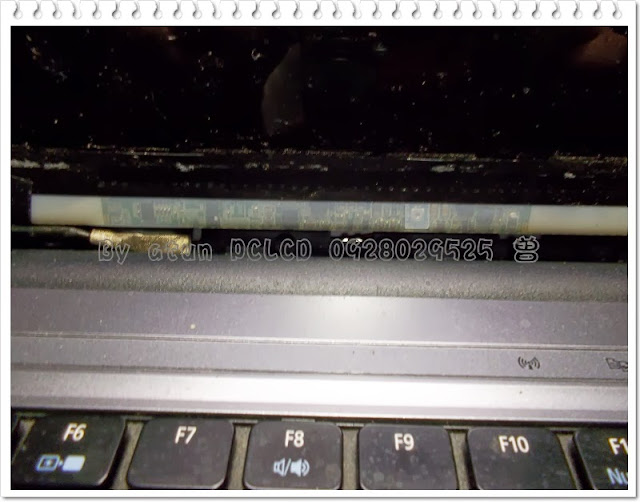

在這個位置上,並沒有看到它的高壓驅動裝置,確定是以LED為背光原的面板~

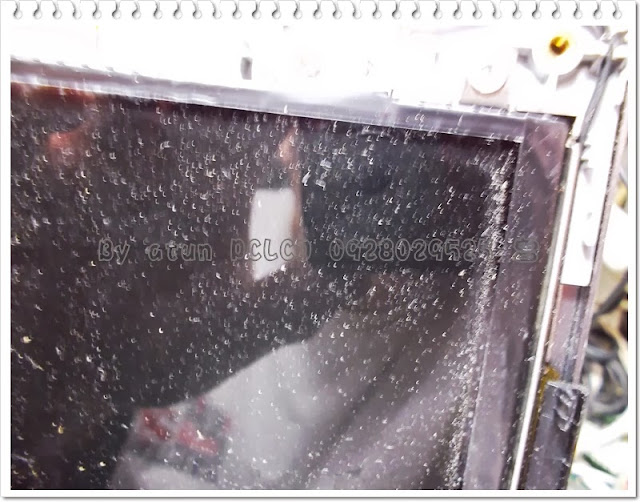

這台筆電C蓋部位,內部不知藏了多少灰塵,我就這麼翻轉了一次,妳看看~灰塵超多的說~


為了再一次確認筆電主機部位是否良好,再尬上一塊破屏的來測試看看~
確定囉~不再有上述水平滾動現象~


 這裡是A蓋的後背,看起來既陽春;又單薄~


新訂貨到來得液晶屏~


 先直接尬上測試一下顯示狀況~妳認為OK嗎?

再尬回B蓋,重新組裝起來試機囉~
全新的液晶屏,顯示特別的鮮艷說~



提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/13

高雄.液晶螢幕維修~LG(樂金)型號:LG2753VC,啟動後閃屏維修記 !

各位晚安!
        這些日子~可能需要多多加強在Blogger的文章發佈數量,來給它衝一下人氣,好在~在下的子彈倒是蠻多的,不怕沒有維修實例可以po,各位就盡量的觀賞囉~
        剛剛測試一下,將在Blogger內PO好的文章,直接複製到PC HOME的個人新聞台(
http://mypaper.pchome.com.tw/88182846),奇妙的事情來了,沒想到!僅直接複製完畢就可以看見,圖形也不會因關閉瀏覽器後就消失掉,真正是因禍得福ㄋ~希望它是個常態!『麥醜喔~』
        今日的晚上~再來看一篇液晶的維修文,主角是:LG(樂金)型號:LG2753VC,由於直接就給它拆機,完修後!亦無拍攝它的整機照,各位就包涵一下,直接進入拆機後的狀況囉~

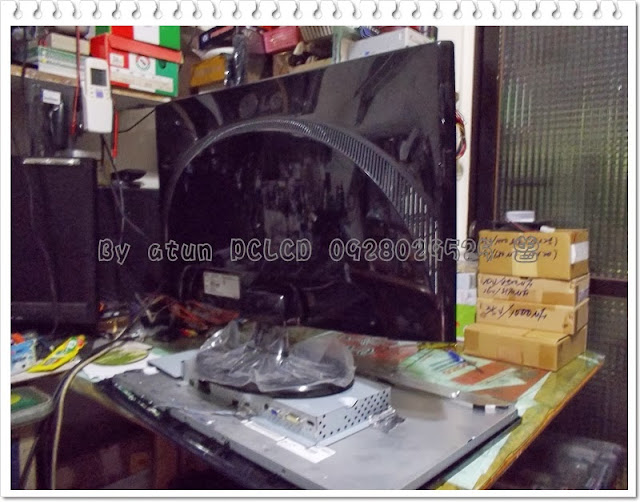

        這邊是已拆完後蓋後的圖照,我只能說:真是可惡至極,這麼大的一台,還是做了一堆前;後蓋密合的卡榫,真正是糟蹋人啦~




已經被拆過了~
主人說,他有送過原廠維修,主人更說:原廠測試的結果,無不良狀況~哭哭~


真的沒有ㄋ~我也測試好久,還一度電詢主人,告知並無異狀~最後!請看這個影片:
在這裡PO文,就有這個好處,『YOUTUBE』自己的咩~ㄟㄟ~

上頭的影片看完,妳到底知不知道,它的故障現象是什麼?


這個機器所使用的面板,前頭有一塊TON,後頭又銜接了另一塊,搞得我霧煞煞的?到底是那一塊才是?



這是它的內部控制電路,看起來都沒事~




 這邊是輸出到主板的電壓,還有一組是DC:18V,這是TCON的用電嗎?不管它,現在不是它有事說~



一開始熱機超久都沒有異狀時,個人認為比較不像是燈管出問題,也最好不要是燈管有問題,因為沒有這麼長的燈管可買,若是燈管搞鬼,這台不就得毀了~
於是乎~期望它是PI的高壓部位,出了狀況!因此找來另一組高壓公板來測試~
一開始的幾秒內是好的,沒想到下一秒起, 開始狼煙四起~冒煙了~
各位可以看到,燈管的PIN口被燒焦了一大塊!即使!我再重新換裝一個PIN頭,依然還是燒了起來,這回我手腳快,燒焦的面積較輕微一些~
到此~答案已經揭曉,問題還是出在燈管身上,這聲!慘啊啦~



最後~在下採用『坤哥密技』,想把它搞成可以點亮3隻燈管的方式來測試,結論是:若是換成接入那一隻燒焦PIN口的燈管,是不會亮屏的~而底下的圖照是接入正常燈管會亮屏的畫面~更證實是燈管故障沒錯!
可惜的是,這樣的接法,因為這一類的高壓公板,僅能驅動到24~5吋長的燈管,因此ㄋ~亮度並不足夠啦~


那這下該怎麼辦?
論壇內,曾有網友PO過維修實例,是因為燈管故障,而在機器內部多加裝一隻外接燈管來完修了事~在此同時,我似乎不得不仿效此種愚昧的手法,不然!就真的找不到27吋長的燈管啊~你有嗎?可以告訴我~

這邊~有兩段影片~請妳開啟你的音效裝置,音量要稍微調大聲點~
這一段,是外接另一隻燈管所拍攝的, 內部除了我那台老爺電腦的風扇聲外,沒有別的~





而這一片段,是全部內接原機的燈管,連同那一隻故障的,妳應該會聽到多了一種磁振的(蟲鳴)聲~那是怎麼一回事?變壓器超載啦~





這兩個片段一看完,也更加驗證了故障的地方~
因此~在讓主人可以接受的原則下,也僅能以一隻外接燈管置入機器內部,來克服沒有27寸長燈管的窘境,不然就只能報廢,除非可以找到那麼長的燈管,~
不過~話說回來!
現在所顯示的狀況,妳真的可以看出,這是上2隻;下一隻燈管所顯示出來的亮度不均嗎?在白色桌面下事較為明顯啦,不過~至少不會再『閃屏』,再閃下去主人得去看眼科了說~

提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/13

高雄.液晶螢幕維修~POS系統15吋觸控螢幕,啟動白屏維修~

各位早安~
為了趕緊熟悉『Blogger』的網誌篇輯,今天持續努力來給它PO文下去~昨天PO上一篇文章,差一點沒被它氣死說~
這是一台15吋的小螢幕,不過~卻是用在POS系統上的顯示用,如此一來,這台15吋的螢幕因為是生財器具,就變得格外的重要囉!
妳一定會說~這15吋LCD有啥稀奇?不就15吋咩~換一台不就得了,只是~若是你的15吋LCD,少了觸控的功能,那就形同廢物一般啦~
讓我們繼續看下去~
這是它的外觀,其貌不揚的爛螢幕說~



這是它的故障現象:
送電啟動後,僅顯示一點點黑、灰、白,其他什麼也沒顯示~


一拆開後蓋~面板的TCON已經裸露在外,並無任何保護!
我看到的是AUO的主轉換晶片,另外還有一ㄎ應是它的GAM分壓電路的48腳晶片~

這是它的內部電路概況~

我查量它的結果顯示,各各GAM分壓,並不是正常的~
所以~對此晶片,做了更新的動作!
可惜!並沒有改善白屏的故障現象~繼續努力的查檢下去!


再持續對TCON的查檢下,終於有了眉目~
妳看看~送電啟動後,若是無訊號輸入!理當顯示一個無訊號輸入的圖框~
這當然要再送入訊號做測試,不然像這台的那種故障現象,不就又被打槍~如:
液晶螢幕維修~HANNSG(翰視奇)型號:GF191A,啟動後黑亮屏~

在排除『白屏』故障現象後~
緊接著!就要來翻修~整新~補強它的控制電路,『生財器具』ㄋ~若是常出問題,老闆不抓狂,我先抓狂說~






這是最終~處理完善的電路!


喂~好好的替老闆工作賺錢ㄟ~
提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/12

高雄.液晶螢幕維修~View Sonic(優派)型號:VA903b,送電無反應!

各位晚安~
在下~對於google的網誌編輯,還不是挺熟的~編輯起來實在有點不夠順暢說~
還好這邊的字體,可以隨地更改,還挺好的~說實在的yahoo的Blog實在是有夠差勁!
今天來看一台早期~4︰3的LCD維修過程~型號是:VA903b(優派的~)
底下是它的外觀照:

這是它的故障狀態~送電了!指示燈不亮~當然按鍵也就無效!
如此~在前些時候所PO的維修文中有說到,在早期許多網友都會來電詢問,更換按鍵多少錢?而這台在以前,也是超多人會這樣子詢問~如:
液晶螢幕維修~View Sonic(優派)型號:VX912,送電無反應!
來看看~它是不是如主人們所說的─ 按鍵故障!


來拆機查檢~
這台好像從沒故障過~這一型的外殼我還有印象,不怎麼好拆~

從底下的這些圖照,妳可以看到,這些電路上的零件,並無異常之處!



再一次送電測試!
妳現在可以看到,主板上的主供電電壓並沒有到來~
那這樣~就無關按鍵的好與壞囉~


努力的查檢PI板中~

經過查檢汰壞~更新!
這回~妳可以看到,那可愛的主板供電電壓DC:5V,已經出來~
有DC5V,指示燈當然會亮了~

為了延續LCD的壽命,緊接這要來全面更新它的平滑元件,最純正的鮮品,統統給他換上~

按鍵還很OK的,給它加強防銹一下即可~

這裡是最終~處理完善後的圖照~
跟上頭原板,我有給它多加強一ㄎ,期能更為穩定供電中~


 再來~將其OSD的內容,恢復成原廠設定值~這是完修後必做的工作喔~

以前~
孩童時代!阿公都會說『徐生明』多厲害~現在阿公早已不再人世間,連徐總也走了,唉~真是太~太過於突然了~
提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/12

高雄.液晶電視維修~SAMPO(聲寶)型號:LM-42S2F,顯示異常!

哈囉~大家好!
好久不見!由於~那個『Yahoo』,說他們不想玩Blog,想必~對眾多的部落客造成影響,在下考量再三,決定以GOOGLE為主要PO設基地,繼續在這裡,篇輯所有維修LCD過程的文章~雖然我知道,在Google的BloggerPO文,根本沒有造成多大的迴響,期望它財大氣粗,不會想著想著,又步上了『Yahoo』的後塵~
來言歸正傳~
今天來看一台42吋LCD TV的維修過程,是聲寶牌的~型號: LM-42S2F

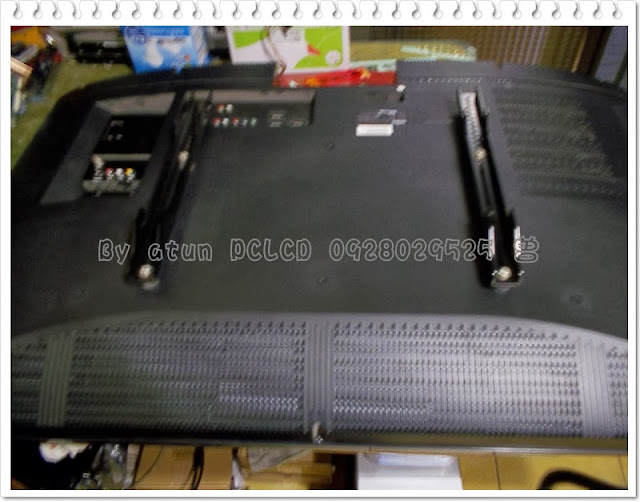

底下是它的背後照,由於是壁掛式,回到工作室,就只能趴著啦~


這一張圖照,妳一定看不出什麼名堂?
因為它根本還沒出現故障現象~哈哈!裝笑維嗎~

熱機許久了~
妳現在可要仔細的看~都是一些小小地方的圖形邊框,會有一些顏色不良的狀況~
你有看到了嗎? 那些白色的字體內,都含有螢光綠的雜質在~




準備來拆機查檢囉~
底下這些是它的各式輸入介面~




這裡是它的內部電路分佈:





這是本機使用的面板型號:


這邊~
這塊小片鐵殼蓋~內部的電路板是我要處理的地方~


就是這一塊~T420XW01  V5



經過查檢~汰舊換新~
那些字體都以變成純正的『白!』



排除故障點後~
當然要再來查檢~整新~補強它的電力供應中心~ㄢㄋ~卡凍ㄟ久啦~





來看看『雙J會』喔,可惜~並沒有新鮮報(抱);聞(吻)!




算了~還是趴著讓它預熱好了~
提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
1 2 下一頁 最末頁
