高雄.液晶電視維修~New Vision 型號:PD321,啟動後!訊號源不停的一直轉換~

各位~大家好!
姓『曾!』的!果然是了得~終於再為我們台灣奪下奧運獎牌,唉!這屈指可數的兩面,每一面可都花了9億,9億ㄋ~太!太!......................,不多說了!我只是想說,我也姓『曾!』,沾個光ㄟ!哈哈~
這篇的照片已PO了好久,就沒時間來打出文字,來給它述說~說~
底下是它的外觀:
還有印象嗎?以前也修過這型的一台!如:
不過!這台有腳座,看起來正常些!




底下是它的故障現象,訊號源一直在跳!一直跳!
這邊有動態影片,各位可連結去觀賞,如:



跳到電視訊號時,感覺好像停比較久!
然後音量很大,火力全開的顯示在最大的音量格數上,差點沒被它嚇死~



來拆機查檢了~

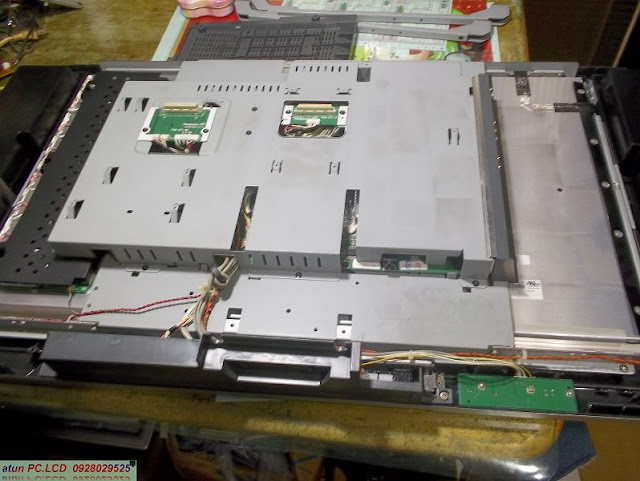

跟上頭說的實例是一樣的機種,只是一台是壁掛式,這台是有腳座的!


這台的音箱是固定在腳座上,所以!這樣的圖照就感覺很奇特!

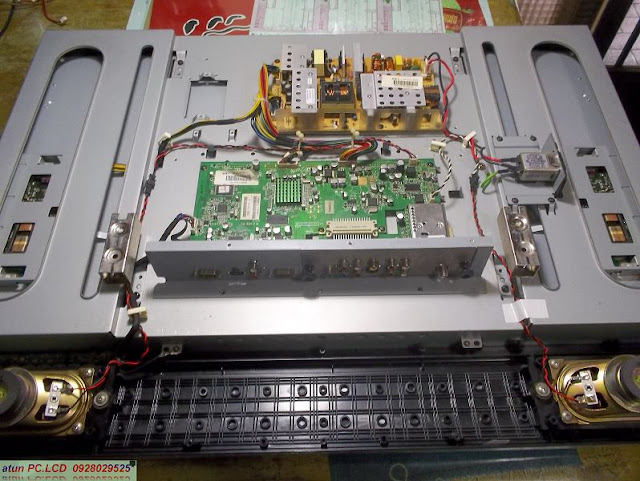

你看這台的電路,是不是清爽多了,不會像『VITO』的那樣,弄得超級複雜的!

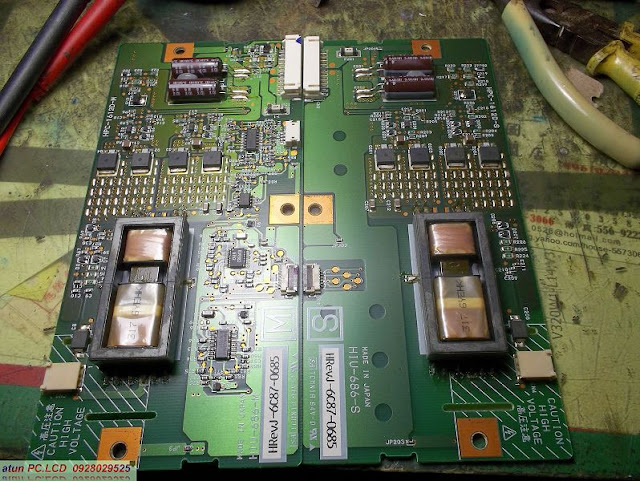

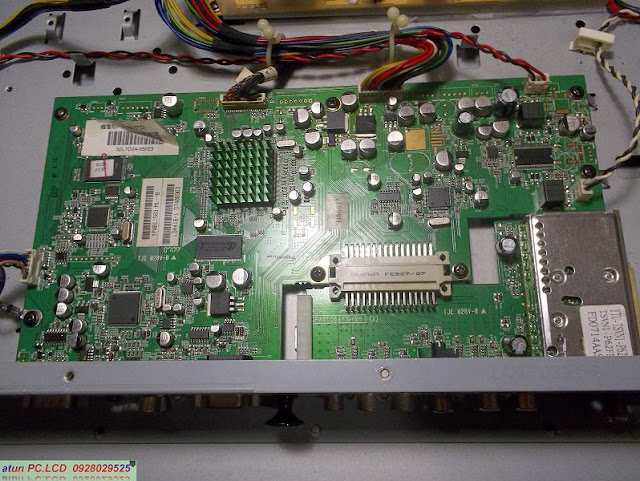

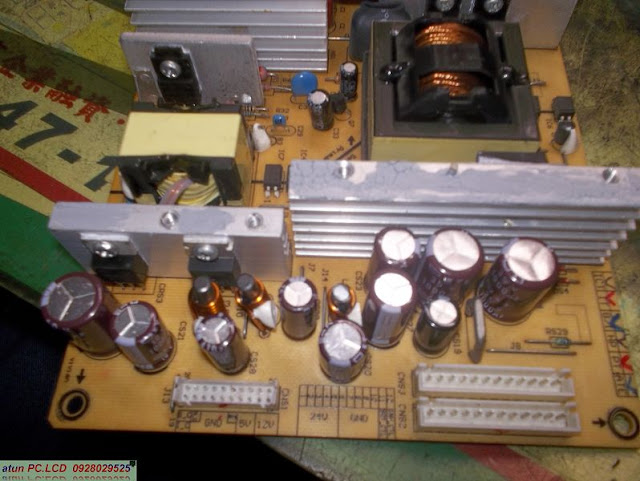

底下是它的各各電路板別照:電源板;主板;與高壓板!





就上頭圖照內的高壓板,感覺不像是台灣製造的面板!先別管它!
除了!剛剛上面說的故障現象外,主人也說它的啟動非常的慢,我是沒在計算LCDTV的啟動時間,但是我知道LCDTV從啟動到面板顯示,需要一點時間,可能有幾秒吧?
我也這樣跟主人說,應該不會超過5秒,結果主人說:比5秒還多ㄋ,哇~那這又是怎麼回事?我剛剛測試是沒有這個感覺ㄋ?
上一篇電視的維修文,我有說過,無論如何一定會卸下電源板來查檢與汰換!就來看看吧!

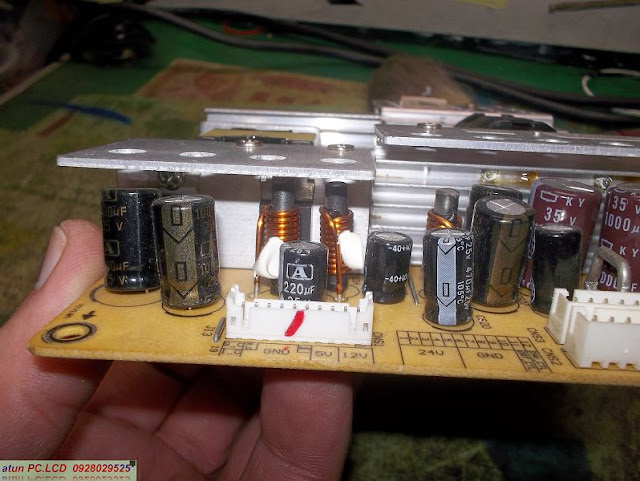

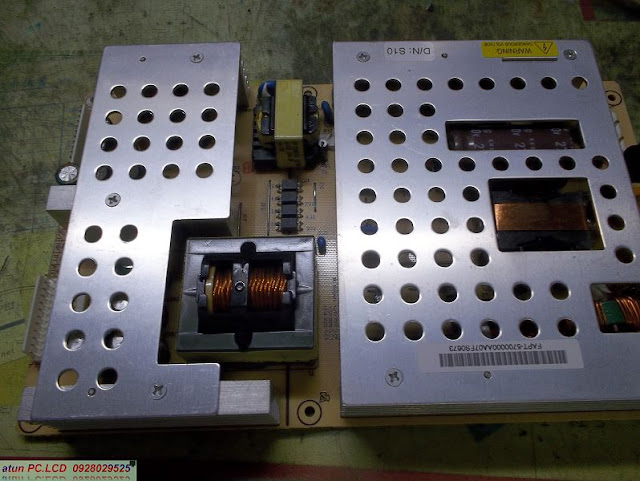

這是電原板的全貌:上回已跟它戰過千百回了!我跟它很熟啦!

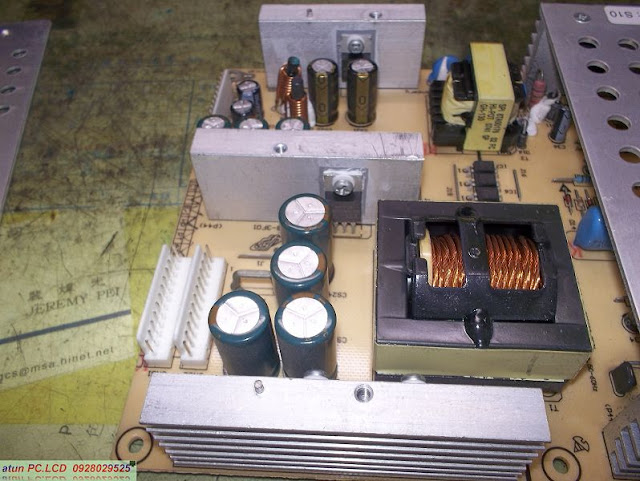

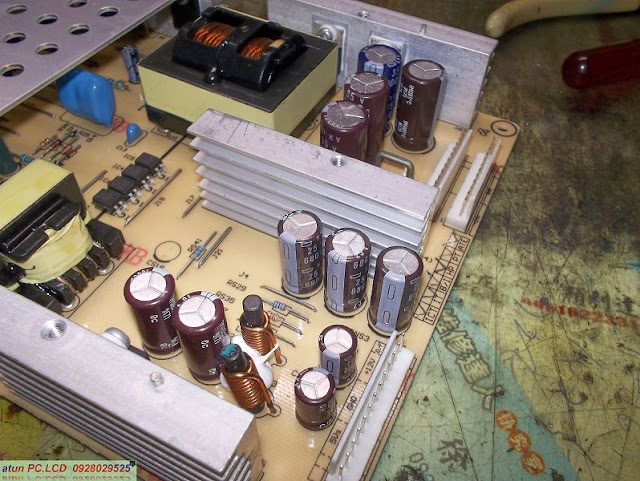

全系列~都給它換上『NCC』的濾波元件!再來查檢其他的部位!

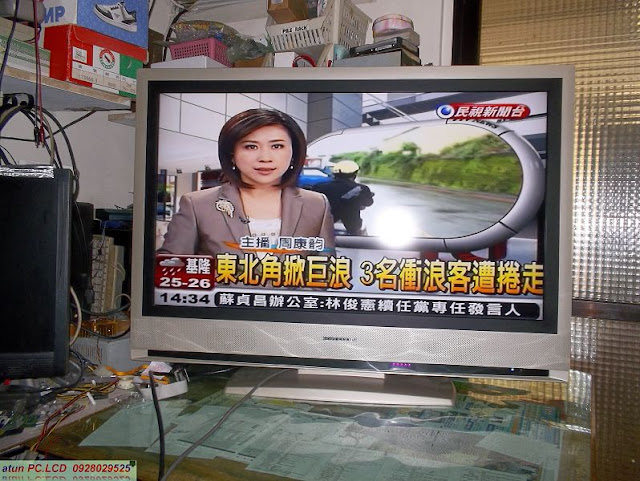

再汰換其它部位的零件,它終於有時間可以讓我選台來拍攝完修照!

提供參考,請多指教!

工作室附近Google街景:





工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/05/31

高雄.液晶電視維修~SAMPO(聲寶)型號:LM32V37,32型LCDTV,開機不亮屏!

靠~
那個愚蠢的『種花電信』,何時網路才會真正的暢通無阻~
剛剛PO文到一半,又斷線了!網頁無法開啟!害我又做了許多白工!實在是愚蠢的『種花電信』~

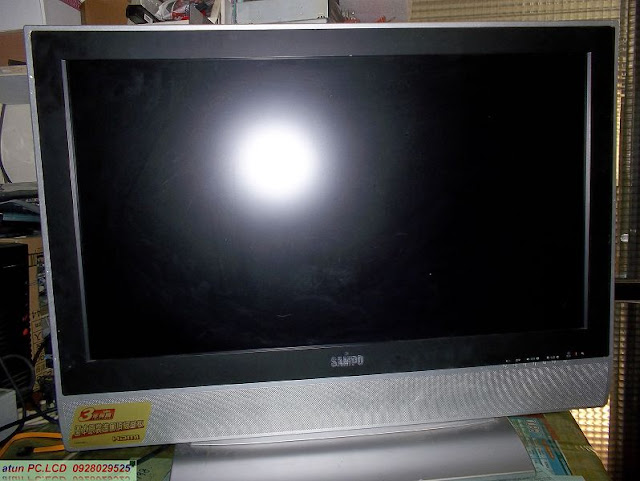

今天來看一台聲寶牌32吋的LCDTV,底下是它的外觀照:




故障的現象是:送電有亮待機燈,啟動後屏幕沒亮,只亮了電源指示的綠燈!



來拆機查檢!

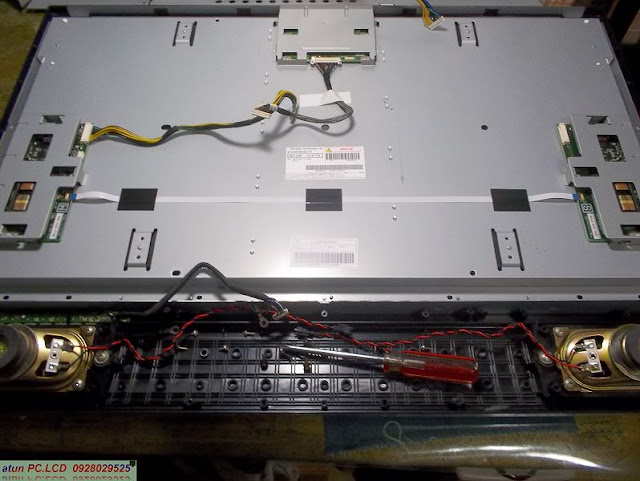

這是它內部的電路分佈:
分別有:電源板;及主板~




以及這兩塊小板,這兩塊是什麼板?請看這邊的連結:
外部電極螢光燈(EEFL)
因此!本機面板背光,便是採用以『EEFL』為背光的面板!雖然!『EEFL』號稱是功率損耗較少,可以一個『逆變器』,點亮多隻燈管,只是~我也覺得它的故障率也是不低~只能說時間久了,還是會故障啦,管你損耗高不高,低不低的。



LCDTV維修~若是沒什麼意外!一拆機我一定先查看它的電源板,本機也不例外!


從側面來看!
最終端的濾波元件有被換過,又是更換大『A』廠牌,更換台製元件也就算了,有些元件看來不大像是新品ㄋ?這就有點無言了!



二話不說!我有準備很多很多的日系元件!
先把電源板再度完整的更新,全數再換上『NCC』的元件





這好像有盲點!我竟然少換了一ㄎ,就在塗上散熱膏時發現的,事後當然還是有再更換,不然啊~『一粒屎壞了一鍋粥!』,豈不白費心機!


千萬記住!不是換完上頭電源板那些元件就會排除故障讓面板亮起,那不是本機的故障點,我只是按步就班,做我該做的事!
接下來~要再來卸下底下這層電路的固定鐵板~


這樣才能拆卸這對高壓雙胞胎啊~


我對它們並不陌生!上頭的連結內就是使用款的高壓板


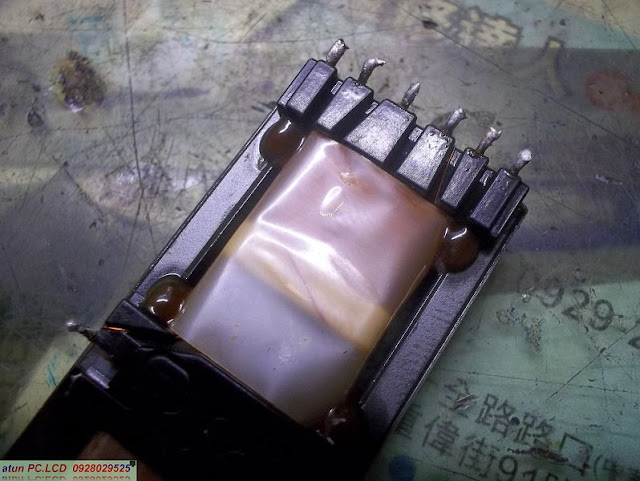

上次我就很想把它的高壓逆變器解下,查看線圈繞組走向,這一次不能再放過了~



查了再查~換了再換!終於可以點亮了!



提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/05/30

高雄.液晶電視維修~PanaSonic(國際)型號:TC-32MPH!『ANT』訊號無法顯示(無電視節目可看)!

哈囉!大家早!
颱風又要到來!大家要做好防颱準備,尤其是食物喔!
今天來看一台Panasonic(國際牌)的32吋LCDTV,聽說是在觀賞節目時,忽然就沒了畫面,真是掃興啊!於是便擱著2~3個月了吧?
底下是它的出廠標貼:台灣製造的喔!



給它送入『TUNER』試看看~

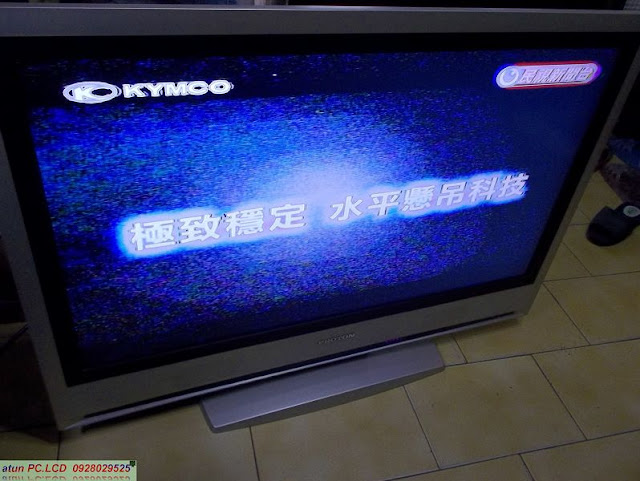

果然只有台號而已,就沒有顯示它的內容!



選單可以叫出!


從『VGA』輸入電視盒訊號!OK的有顯示!


本機電視盒是外接在背後機殼,先來卸下它,看看有沒有蛛絲馬跡可找尋~
結果!只發現這個調諧器跟上回這台是相同的而已~如:

不過!當然還不確定是不是『TUNER』故障!也沒多餘的可以借調測試!
還是再拆機殼,查看內部的概況,
Panasonic的腳架做得也很特別,這樣不曉得能不能把它改裝成『超強電擊棒』乎?

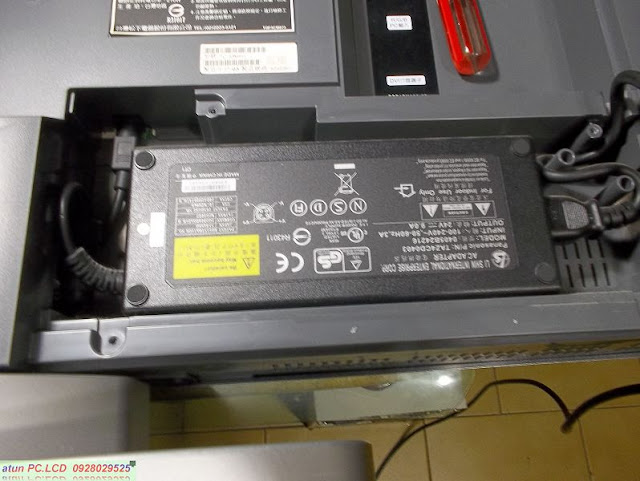

雖然是外接AC電源,不過~內部卻用了一個跟磚頭一樣大的ADAPTER(24V;9A),實在是有夠強壯!

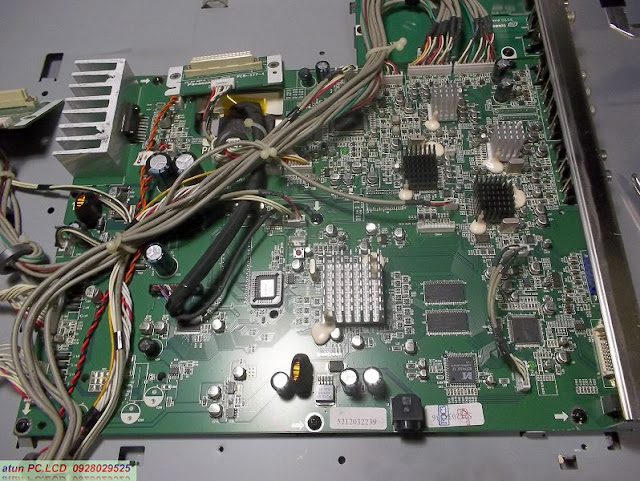

這是它的內部構造:
只有一塊超大主板,因為其他的,都是外接再加入的




本機的音箱超大咖的!
上回換面板的那台26吋的主人,一直誇獎這電視的音響超棒的,應該是沒錯啦!如:

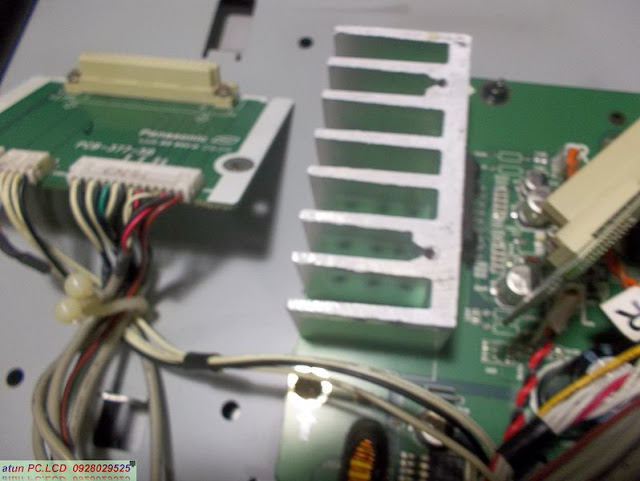

這個是『TUNER』的轉接板:


一堆線~看了就吐血!



千尋萬找!終於從主板找到故障點!
又從廢板中尋找可用的零件,相同功用的零件,還要看看使用參數合不合適?真是不好玩啦~



OK了~已經有畫面了!
趴著讓它熱機一陣子再說~





收工了~主人準備帶回屏東老家,給老爸看的~


提供參考,請多指教!

工作室附近Google街景:





工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
請~ 放心送修~安心使用!

繼續閱讀
2017/05/30

高雄.液晶電視維修~VITO,型號:FM3701,37型LCDTV,顯示畫面上;下跳動不停!

哈囉!大家早!
經過三週日;夜顛倒的時光(我是說我家的小朋友)!本週又開始暑期輔導,終於又稍微恢復一點正常的生活,都長大了!沒辦法管了啦~
今天再來看一台VITO的37吋LCDTV,這型算是此款的大哥,如:
不知有無42吋,這樣它就變成二哥了!哈哈!
底下是它的出廠標貼:


這裡的連結,是它的故障現象,各位先連結去觀賞:
http://www.youtube.com/watch?v=vUHexJFDmpI&feature=relmfu
另外一個情況,我試圖接入電視盒訊號,從VGA輸入,ㄝ~無法顯示,並顯示為『錯誤模式』?這是蝦米事故?


這是完修組裝回去時拍的,我覺得這型的電視腳架,有一點像是孩童時代,啊嬤!在曬稻穀時那個在翻稻穀的工具,有裝一個長柄的『耙子』!請注意它的背景,此時應是深夜1.2點了吧?


這是拆開後蓋內部的電路狀況,大概與它弟弟(FM3201),相差不多,唯一差別,因為面板不同,所用點燈高壓也就不同!
再看看玻璃門外的背景光線,這可是大白天喔!所以只能說,維修電視不是很好『輪』啦!我也是從早修到晚喔!


這個部位是主板所在位置:等一下會拆開!

這個部位是電源板位置:


卸下鐵蓋,剛剛若有連結去看故障畫面,想當然!這台的故障點並不在這!我只是卸下查檢,以示負責!



再次強調,本板所用的電源平滑元件都是『NCC』系列零件,所以至今依然健在,完好如初!你不得不佩服,對吧!


在無訊號下啟動,顯示藍屏,無任何異狀!


剛剛用電視盒從『VGA』輸入是顯示錯誤模式,這回我用電腦訊號輸入,有正常顯示,而且並不會上下跳動!那電視盒的訊號怎麼不行,可能是支援畫素的問題吧?我不是說過我那個電視盒,也是千年老妖機嗎?2000年的ㄋ!


LCD的按鍵有些還常在使用,那LCDTV的,你有用過嗎?一定沒有!所以~十台來!十台都嗎要換!就先換掉它吧!
不然!一堆怪現象,你看得出底下的怪現象嗎?




『VITO』!我也算修了好幾台,最受不了就是它的線路,超多的,沒事把它搞得這麼複雜做什麼?


這是拆開的主板位置,有三塊板子合成!


這是電源轉換的電路板,大抵上就是再降壓成DC 5V,及DC 12V,及主晶片所在位置!


這是數位訊號處理板,它算是較先進,只可惜數位訊號今年才剛開始,只是他們已收工不做了!


我為了要拆卸這些主板,花費我許多時間,原因無他,就是太多螺絲了,實在拆到手軟啦~





這麼費工!就是為了它~類比訊號的轉介板

『TUNER』處理過!不行ㄋ~
一些周遭的元件也給它更新,還是無效!其實它先前冷機啟動時,影像顯示有些斜偏,然後再來才是上下跳動,上頭的電源轉換及數位訊號的這兩塊板子,也有處理過,不過都是無效!案情從此陷入膠著啦~



最終還是讓我找到!
這是完修再拍的動態影片:
http://www.youtube.com/watch?v=O681H0grv-M&feature=relmfu
確定不再跳動!整理一下它的線路,還是繼續趴著讓它多熱一會兒~


我不是說假的,電視的畫面真的是凌晨1:00嘛~



提供參考,請多指教!
工作室附近Google街景:





工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/05/30

高雄.液晶電視維修~VITO,型號:SV3701,37吋LCDTV,送電無反應!

咱眾網友~大家早安!
今天來看一台37吋的LCDTV維修過程,這型在以前曾修過,如: 上述兩台,雖型號記錄不同,但是!都是同一機種,各位可連結去觀賞~
底下是它的外觀照:
我在以前的實例中有說過,它還有兩個超大的音箱,主人送來時,還附在上面,我先行將它卸下,讓主人先帶回,不然工作桌實在放不下啦~


就是這個標貼:上頭是印『SV3701』,下頭又寫著:『LM37D1P1』,到底要叫哪一個?


故障現象是:送電了,電源指示燈不亮!不亮!就別指望它還能啟動亮起來!


我還是要說:這個腳架好誇張!


卸了一堆螺絲!終於將後蓋取下!


發現這台根本就是小強的快樂天堂嗎?



底下是本機的內部電路分佈:



已經很有歷史了!銹跡斑斑!



送電不亮燈~那先卸下這塊電源板,看看哪裡在搞鬼?


往高壓的輸出部位,使用的都是『NCC』KY系列,你可以看到它還是完好如初,另一個輸出,往主板電位的平滑元件,就用得不好了!



我啊~有一堆『NCC』KY系列的元件!全數!再度把它們都更新一遍!





這是完整處理後的電源板!




再次送電!電源待機燈已亮起!啟動後屏幕也有亮起!




可是有點奇怪!
怎麼一下子,又從綠燈轉成紅燈,可是背光還是亮著的?


我測量一下!
這一片按鍵板都不行了!再把這些全數更新!
結果~拆除中還搞成流血事件,被按鍵的針腳插入,趕緊去打針『破傷風』的!





這時~再測試!已經不會再有剛剛現象了!
就趴著讓它熱機吧!




經過一段時間~
我需要將內部線路整理一下!那些膠布撕下後,就不能再黏回去了!



我早有準備!


重新再將其貼黏穩固!





這樣就很OK了!


收工了!通知客戶取件了~

提供參考,請多指教!


工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/05/30

BenQ(明碁),型號:VD3722,37型LCDTV,畫面顯示不良!人像頭髮都綠綠的像『生枯』了

咱眾網友~大家早安!
今天來看一台37吋的LCDTV維修過程,這型在以前曾修過,如:
上述兩台,雖型號記錄不同,但是!都是同一機種,各位可連結去觀賞~
底下是它的外觀照:
我在以前的實例中有說過,它還有兩個超大的音箱,主人送來時,還附在上面,我先行將它卸下,讓主人先帶回,不然工作桌實在放不下啦~

就是這個標貼:上頭是印『SV3701』,下頭又寫著:『LM37D1P1』,到底要叫哪一個?



故障現象是:送電了,電源指示燈不亮!不亮!就別指望它還能啟動亮起來!



我還是要說:這個腳架好誇張!


卸了一堆螺絲!終於將後蓋取下!


發現這台根本就是小強的快樂天堂嗎?



底下是本機的內部電路分佈:



已經很有歷史了!銹跡斑斑!




送電不亮燈~那先卸下這塊電源板,看看哪裡在搞鬼?


往高壓的輸出部位,使用的都是『NCC』KY系列,你可以看到它還是完好如初,另一個輸出,往主板電位的平滑元件,就用得不好了!




我啊~有一堆『NCC』KY系列的元件!全數!再度把它們都更新一遍!








這是完整處理後的電源板!




再次送電!電源待機燈已亮起!啟動後屏幕也有亮起!





可是有點奇怪!
怎麼一下子,又從綠燈轉成紅燈,可是背光還是亮著的?


我測量一下!
這一片按鍵板都不行了!再把這些全數更新!
結果~拆除中還搞成流血事件,被按鍵的針腳插入,趕緊去打針『破傷風』的!







這時~再測試!已經不會再有剛剛現象了!
就趴著讓它熱機吧!





經過一段時間~
我需要將內部線路整理一下!那些膠布撕下後,就不能再黏回去了!




我早有準備!


重新再將其貼黏穩固!









這樣就很OK了!


收工了!通知客戶取件了~




提供參考,請多指教!


工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/05/30

SONY(索尼)!型號:KLV 32U300A,一切正常~就是無法遙控!

各位早~
在泰利颱風過後~經過了整週的激情維修,這一兩天漸趨平淡,也得已有時間來PO寫維修實例!
先來看看這一兩天剛修好的SONY 32型 LCDTV!
它的狀況一切顯示及功能都很正常!唯獨無法遙控!你們知道的!大家在看電視,若是沒了遙控的功能,像是沒了手腳!真是不夠人性化!一起來看看吧~
底下是它的顯示畫面:畫面





可以啟動~



畫面顯示正常~



選單也可正常叫出~




聲音大小亦可調整~



不過!上述的一切,都不是這隻正廠遙控所做出來的動作,而是經由按鍵板所做的功用!
底下這隻正廠遙控是無用武之地啦~





測試過遙控的發射器有發出訊號!
也用了萬用遙控器來測試,還是無法調整!
就來拆機看個究竟!




底下是它的內部構造:

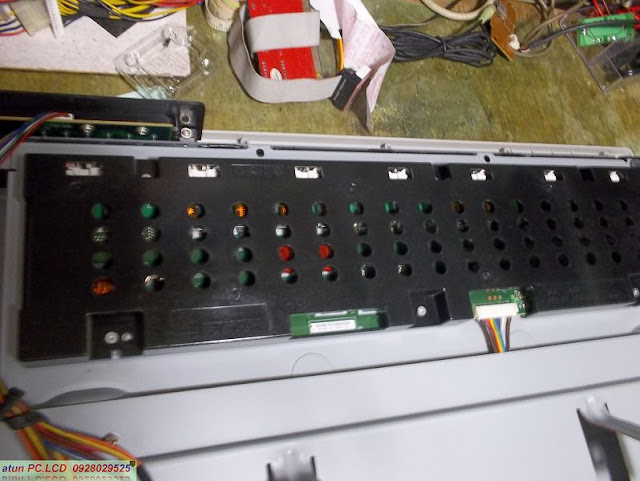

紅外線接收器所在位置:就一個接收器與指示燈!有需要搞得這麼大塊嗎?



還向同行調了一塊32V300A的,這型的就小塊多了,我準備直接跟它對調即可!還以為雖不同型號,這『IR』應該會用相同的款式才對?結果~~~~~~~~~~~~~



沒則~
只好跟它拼了~



底下是完修後的『IR板』
這回的動態影片沒有被我刪除,各位可以連結去觀賞:


那可不是手動按鍵的開;關機,是使用遙控器搞出來的喔!確定可以遙控了~

提供參考,請多指教!


工作室附近Google街景:







 工作室地理位置:


 維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!



繼續閱讀
2017/05/30

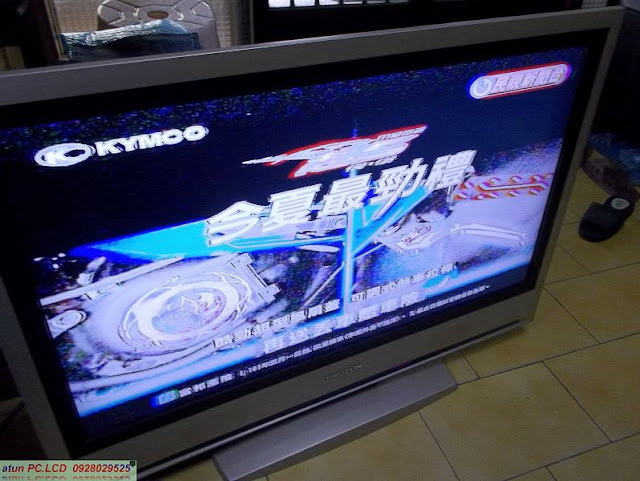

PROTON (普騰);型號: NS-37,37吋LCDTV,如油畫般的顯示畫面!

嗨~大家午安!
雨勢!終於稍緩!你所住的地方,一切都OK嗎?

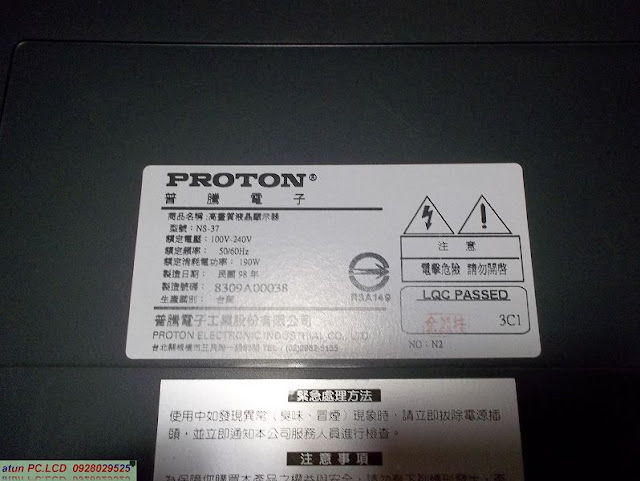

今日來看一台PROTON (普騰)~37吋的LCDTV!

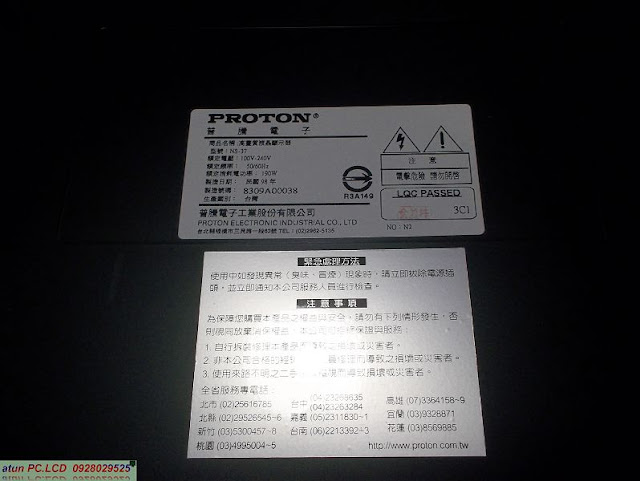

底下是它的外觀照:

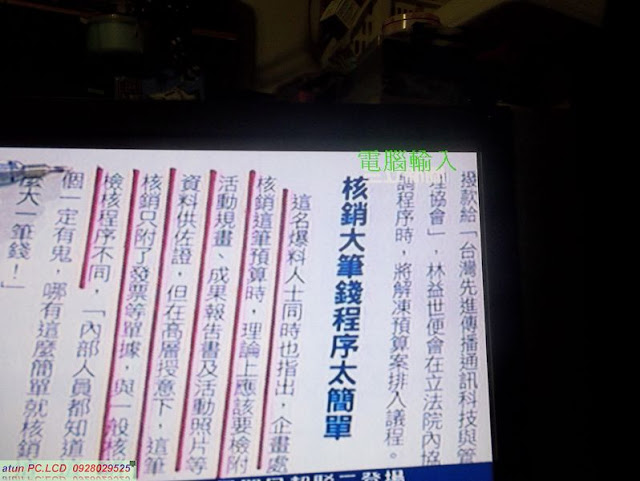

這是它的故障現象:
其實比較起來,跟上回那台大同的,如:
TATUNG(大同)~型號:V42MAIF42吋液晶電視,鬼影幢幢~~~~~~,大概是相同的,一樣是鬼影幢幢~~~,比較起來是多一點色澤而已,每次都是鬼影幢幢也不好吧~改個標題ㄝ!

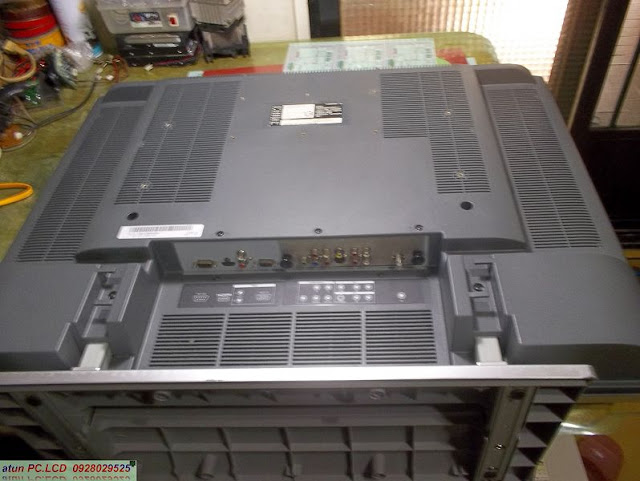

看一下它背板的輸出介面,這像是電視公板的樣式ㄋ?

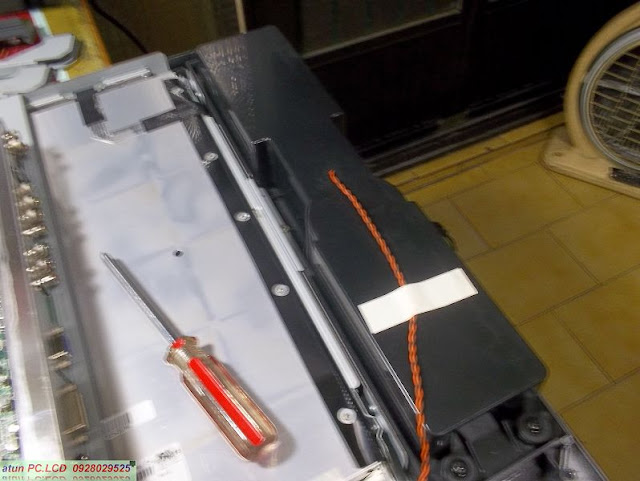

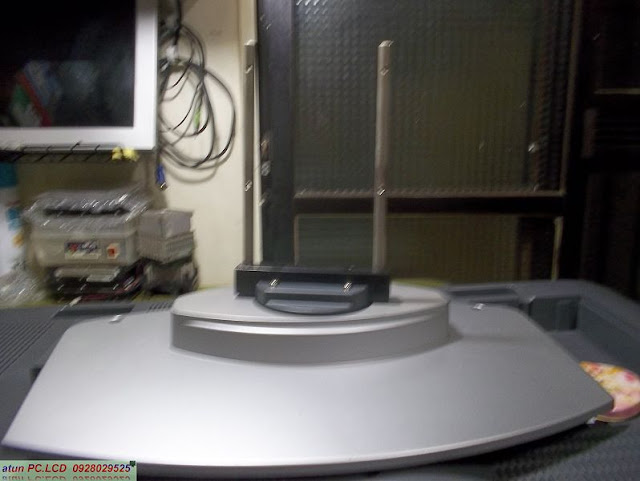

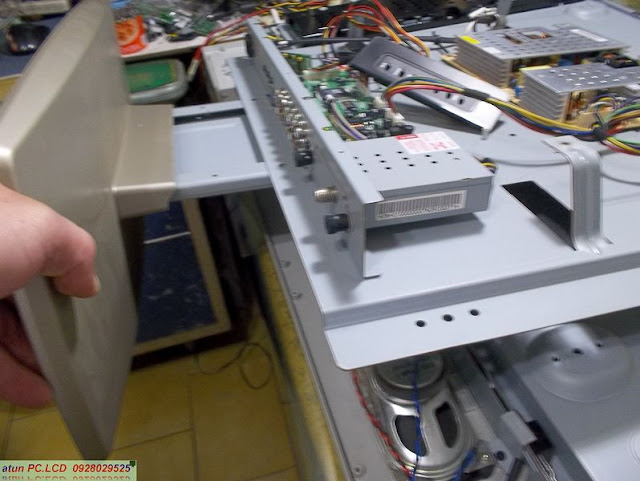

我卸下了腳座的固定螺絲~不過!腳座~還是拉拔不出?







就這樣~腳座只能擱著在上面,繼續來給它查檢下去~

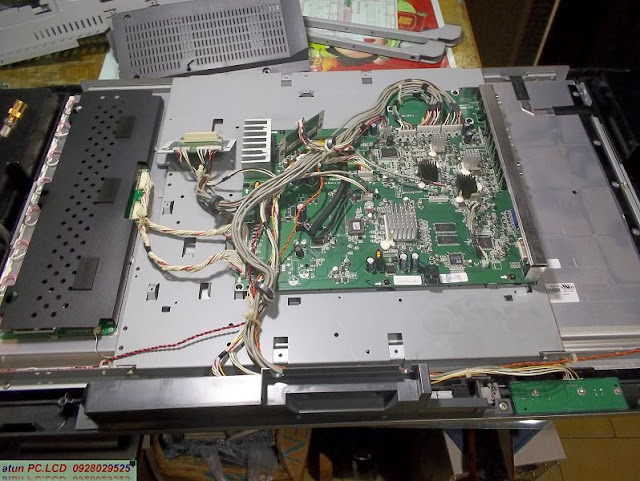

下面是拆開後蓋後,整個內部的電路全貌!







高壓板~







電源板~







主板與TUNER的輸入介面是分開的兩個部位:







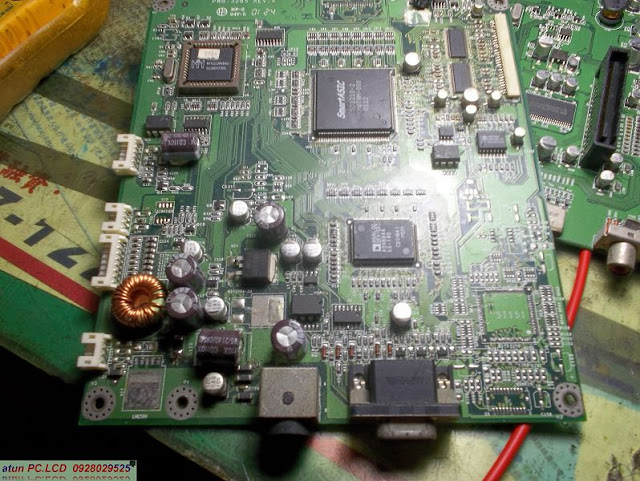

這塊主板真是超小一號!







把控制電路的鐵盤螺絲都卸下了!
可惡~這個腳座依然是無法卸下!真正是糟蹋人~









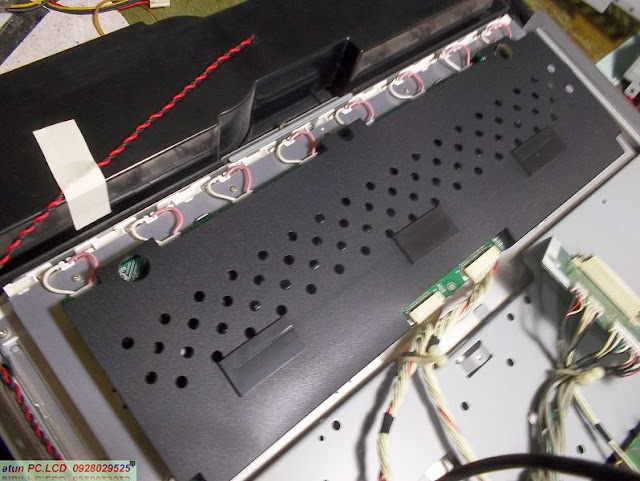

 拉開電路鐵盤!
我就是要找它算帳~








本機的TCON,沒想到主板特小以外,連玻璃基板的邏輯板也是特小的~

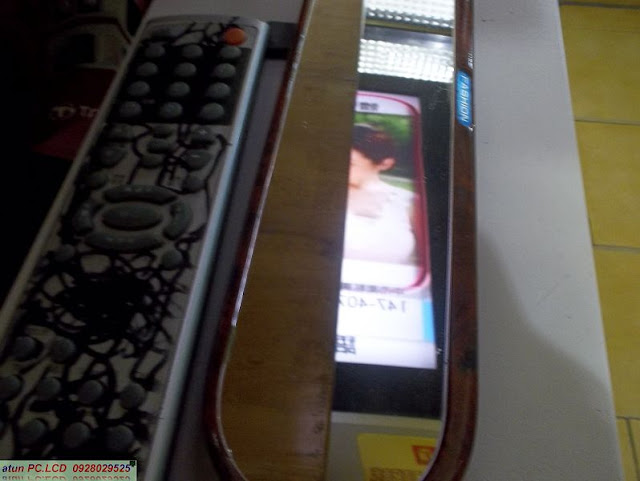

經過一番處理~有看到照妖鏡的畫面嗎?
我換了一個瘦長形的照妖鏡,那是以前我那台小黑留下的遺物─ 車內後視鏡,我家小黑兩年前已報廢回收升天去了~







在那樣趴著熱機了好一陣子後!

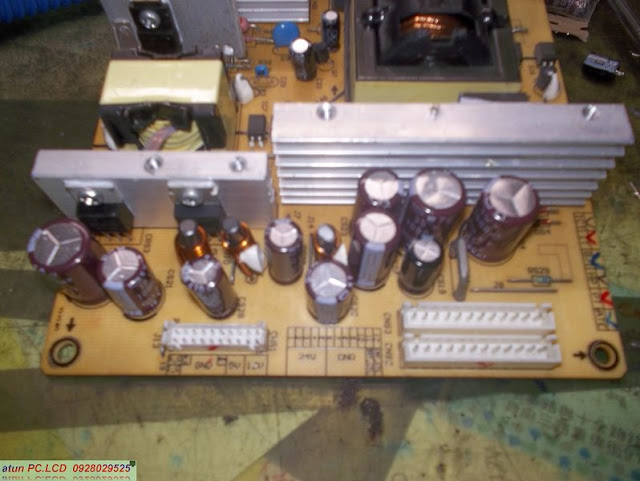

一切的狀況都非常良好,我接下來準備來整理一下它的電源板~雖然說它看起來;或是剛剛熱機的結果,統統沒事!這不代表以後不會有事,及早防範總是好的!
