2019/01/01

高雄、屏東.液晶『電視』、『螢幕』維修~Fujimaru(富士丸)型號:SF-32L03,無法啟動維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看這一台電視維修…,是底下這一個廠牌、型號:Fujimaru(富士丸)型號:SF-32L03

你看看…這個外觀…,幾乎已經被拆得哩哩…落落…(那個必掛架其實是拍照時幫它扶正的…)



又看到這個維修保固貼…



為什麼要扶正壁掛架!

因為解不開那個壁掛架…,所以重工具都出場了…



你再看看…

這不知是出自於誰的維修手上…,面板背光的電源導線,竟然被夾在固定螺絲內…

還好沒死…(死什麼…?)



掀開背蓋…看到的是這付模樣!

你說說看…,這會是一個有正常功能的電視嘛?



送電後…,有待機紅燈號卻是無法啟動…



再看看主板上的面貌…

你認為啟動它…是可能的嘛?



非也…

要清潔…翻修啦…在對主板下了功夫後…,功率計已經有了功耗數據!這當然也意味著它已經正常啟動了…



這一處!

想必是上一次的維修點,在機器所處的所在地,遭受雷擊的機率是非常有可能的!



在剛剛上頭…那個功率計的數據…

很明顯的,對於32吋的LED電視來說,功耗實在太高了…

我試圖想要調降它的背光設定,不過選單中並無選項,工模內也還是沒有…



這得要從LED控制器來下手才行…

不過,要是沒能找到LED控制器的資料參數,也還是無計可施…(除非砍掉原機器的背光控制…)



只是……

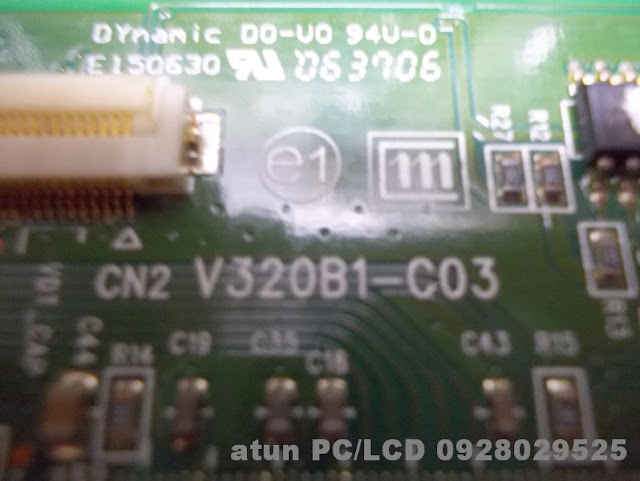

這背光控制又設計在TCON上…,讓人實在難以施展,有時就投鼠忌器…



我不得不放棄了調降功率的理想…

清潔了後蓋…,封蓋測試了…



背光強大…,影像一定是鮮艷奪目的嘛…



趴著熱機囉…



提供參考,請多指教!

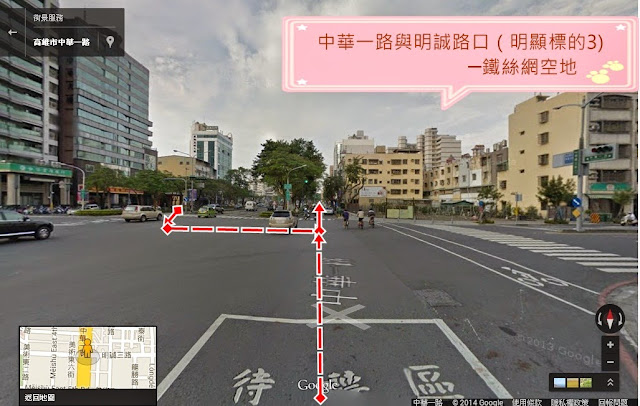

工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/12/14

高雄、屏東.液晶『電視』、『螢幕』維修~Fujimaru(富士丸)型號:FUJ-42Z01,啟動後!綠燈號閃爍維修…

哈囉~我是曾仔… 大家午安!大家好~

今天繼續來看液晶電視維修…,是底下這一個廠牌、型號:Fujimaru(富士丸)型號:FUJ-42Z01



這是它的故障現象:

送電後有待機紅燈號,啟動後變成綠燈號是有的,只是它是閃爍的…,閃爍綠燈號這樣當然無法顯示正常…



拆解壁掛鐵架時…,發現了這個安裝似乎是有點不妥…?

怎麼固定螺絲是鎖在電視的塑膠殼上…?這樣OK嘛?



綠燈號閃爍…

一拆完機殼,馬上拆解下主機板做查檢…

上回曾經遇過相同的現象說…如:

高雄、屏東.液晶『電視』、『螢幕』維修~HERAN(禾聯)型號:HD 37Z59,HDMI介面無影像顯示維修…



這回上機再測試…

 靠!我錯了…,剛剛一開始就沒有量測電壓…,一見面就往主板前進…

這回…根本是大錯特錯…!!!

下面第一章是主板送出給電源板的啟動訊號,這樣代表著…,電供板需要輸出主要電壓DC24V、12V…



可惜了…

就都沒輸出,原來是電供板的問題…,這下真的是……



確定是電供板沒有輸出…



接下來…

我瘋狂的開始查量了該機電供板…



那個時間點上,手邊剛好有一台送修偏光膜的電視,也很剛好它所使用的電供就是同型板子…,而且已經拆解涼在那…



這是事後完修圖照…



所以勒…,機不可失情況下,一定要給它借過來測試一下咩…



你看…這不就正常點亮了…



再來…

就要在藉此機會…,看看能否查找出原因…

右邊是正常品…,我有註明了…,不會亂來的…



經過許久的時間…

你看看…,現在單板已經有輸出了…





上機再測…,一樣OK…



不過…

上頭電供板查修…,只是借用了良好板子上的料件…,還是要歸還的…

手邊沒有料件…就沒轍…

改一塊電供入替啦…



最終…

我又遇到難題…,我想幫客人找尋一組螺絲…,讓壁掛架能真正固定在螺絲孔位上…,



可惜了…

我好像沒有那麼神通廣大…



最後還是照原來的安裝位置固定壁掛架,移防地面熱機了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/09/15

高雄、屏東.液晶『電視』、『螢幕』維修~FUJIMARU(富士丸)型號:FJ-L32A2,啟動後,無聲音輸出維修…

哈囉~我是曾仔… 大家午安!

大家好~又好久不見了…,近期因為長期使用滑鼠,手碗、肩頸竟然作痛…,脖子右轉會酸痛,唉…,看來又是另一種職業病…

我少在FB的網頁中貼文,最近開始複製Blog中的文章到FB裡,剛好又編輯複製到此機型(同一台喔…),此機早在近6年前曾經經過我手…,哈哈…你一定會問:什麼啊…?近6年前…,到現在還沒退役啊?

為了有一個連貫…續集的概念…,特別將它提前發佈、分享…,一起來看看…

底下連結是當年的維修文章:

高雄、屏東.液晶『電視』、『螢幕』維修~Fujimaru(富士丸)型號:FJ-L32A2!啟動顯示正常,3秒後變成世界名畫維修…

這回到底是壞在哪?



載回機器測試…影像是正常顯示的…



可惜…,並沒有聲音輸出…,數值已經調整到好高了…還是沒有半點聲音…



我轉換了AV訊號源輸入…依舊如故…



全力拆解…主機板中…

話說…此型主機板還有點難拆卸…,搞了許久說…



終於解下了主機板,著手對功放周遭於以查量、更新……



換是換了…,可惜並沒有起到作用…,它依舊無聲音輸出…



因為…背光有亮起…,我一直以為電供的輸出是良好的…

這回探棒一插,這麼一量…



什麼…?這裡只有2.4V,是電錶壞了嘛?



經過對電供板的查量,汰換…



你看看…這回已經量測到23.9V,功放有了工作電壓…,作工沒問題的,所以也就改善了無身音輸出的窘境…



這是住在附近的鄰居家中的…,兩張保固貼一起貼著…,這回看它還能繼續服役多久…?



 提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:

 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/18

高雄.液晶電視維修~Fujimaru(富士丸)型號:FLCD-4231LSH,送電啟動後僅亮綠燈,其它全無…

哈囉~我是曾仔… 大家午安!大家好~

來看今天的主角…,是底下這一台:Fujimaru(富士丸)型號:FLCD-4231LSH



這是它的內部電路構造:



來送電測試它的故障現象:

又是這種現象,遙控一按啟動了,可惜就只是亮著綠燈號而已,其他通通沒有動作…



我已發現…,電供板有異狀…



電錶一尬上馬上明瞭…,DC24V是不穩定的…



什麼都別做,先將電供板翻新、整理一番再說…



搞定了ㄋ…,要再次送電測試了…



哇…,哭了…還是一樣欸…

所以…你就別聽信網路上的任何傳說…,什麼大小毛病、任何症頭…?都是電容換一換就會好…?怎麼都沒有這麼好康過…



都全數換新了說…



我又解下單板測試…,PS ON已經俺下,就是沒有輸出…



緊接著…

就是一連串的單板查檢…汰換…,上機測試…



直到最後…,拔除送往背光驅動電路導線後…,



怪怪……

原來又是背光驅動板在搞鬼…



趕緊解下驅動板,繼續做查檢…汰換…



現在…!一切都已恢復正常功能…

這種機器一定都要尬上功率計來量測一下電視功耗…

看到了嘛?又割是一台吃電怪獸…



來調整一下啦…



就這個功耗即可說…

所以…你要是一天使用電視10小時,依據上頭原來的功耗,這回大略減降了100瓦特,核算起來就是一天節省電力1000W/小時,那就是節省了1度的用電量,我們住家使用的電力的計算是2個月為一期的收費,這樣就減少了近60度的用電量…,現金電費又漲價了,你不該斤斤計較一下嘛?

夠何況這還能讓機器延年益壽ㄟ…



翌日再戰…

這回要來查檢電視主機板…,查檢、汰換質量老化料件說…



收工…組裝熱機了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/15

高雄.液晶電視維修~Fujimaru(富士丸)型號:FUJ-42Z01,送電無反應維修…

哈囉~我是曾仔… 大家午安!大家好~

今天的主角:Fujimaru(富士丸)型號:FUJ-42Z01

聽說這台機器放置了近5年,又聽說機器之前是功能正常的…,主人有點生氣說…,怎麼好好的,放著放著…就出問題了勒…?



來拆機查檢了…



我送電了…,可惜待機燈號是沒有亮啟的…



查量待機電位是沒有輸出的…



再度送電查量…,待機電壓其實是有輸出,只是一啟動的當下隨即又降下來…



仔細查看電路上料件腳位…,有許多地方受潮生菇說…

這下可難搞了…,不知是哪個才是真正的兇手…?



解下電供板,清潔、查檢、汰換不良元件…



你看看…

現在已經有了待機電壓,所以待機紅燈號已經亮起…,當然啟動電視是沒有問題囉…



時值深夜凌晨…,暫時休兵中…



翌日再戰,我賢APFC升壓不足夠,將其再調整一些…,這回來到396V左右…,還可接受!



再來查檢一下主機板,汰換一些不良料件…,也補強功耗較高的元件…



影像OK



LED電視非得要測量、調降一下整機功耗不可…



進入工模調整並無效果…





ADJ電壓是有變化的,可是功耗卻沒有跟進…



此時…只能進一步的對其背光驅動部位來著手…



經過一番手腳…,你看看…

給它調降了20多…W的功耗,你可別小看這20多…W的功率喔…



可以收工熱機了…



提供參考,請多指教!

工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/02

高雄.液晶電視維修~Fujimaru(富士丸)型號:TK-50B,水平下半部顯示重影(疊影)維修…

哈囉~我是曾仔… 大家午安!大家好~

哭了…,剛剛按照維修明細查找相片資料,竟然沒有這一個檔案…?

找了一個多小時說…,很珍貴的喔…哈哈…

來看看今天的主角,其廠牌.型號:Fujimaru(富士丸)型號:TK-50B

不過…我到底是在拍啥?看不清楚型號銘牌說…,好在剛剛就有說有紀錄維修件的明細,所以還知道它的型號是叫做:TK-50B(不知道對不對啦…?)



它開機是正常的,只是…,這可不是我拍糊了照片(有一點啦…)



水平下半部,影像有重疊、糢糊的現象說…



這樣看!你就清楚了…美女主播都變醜了啦…



來拆機查檢再加堆敲……



 看到了嘛?非常的OK啦…,我是說影像~



我就很怕這種機型的背光掛點…

來給它調理一下它的功耗ㄟ…,若是沒必要火力全開…,你何必非要讓它加速滅亡ㄋ?



原來啟動後,功耗就這麼多…



給它調降調降囉…



現在把它降了20W左右,希望背光內部的珠珠…可以耐久、耐用一些啦…



這個PIN實在是不敢領教…,再幫它夾緊一點…



背蓋再來給它除塵一下…



組裝…移防地面燒機測試了…



美女又恢復原貌了…



提供參考,請多指教!



工作室附近Google街景:





工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/24

高雄.液晶電視維修~FUJIMARU(富士丸)型號:TK-42H6D,啟動後,有聲音不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

今天繼續來看電視維修…

今天的主角:FUJIMARU(富士丸)型號:TK-42H6D



這是它使用的主機板,3合1的…一板搞定!這是生產液晶的廠家的最愛,省本又多利,維修也方便,只是…不知3合1了以後,會不會收費昂貴…?



不亮屏~直接拆解背光線路來試測試點看看…?

看來是有一組迴路已經開路了,LED電壓沒有下降多少?另一組則是正常點亮…



底下一系列拆解面板~量測燈珠~換修燈珠.燈條…中



唉…你一定會問?怎麼又出紕漏了啊…?文章已經完畢了啊…?還沒發表ㄟㄋ…?又回籠了喔

我回答:是啊…,又不亮了說…好難搞啊……

在距維修後兩個多月,它又回來喝咖啡了…



再度拆機查檢……



怎麼會燒焦成這樣?沒有鬆脫的說…



還是背光出了問題…



PIN座當然需要更新的…



又再一次的耀眼奪目…



這回要來實測一下它的功耗…,這一台其實早先就有發覺,它的選單內及工模內都無設計背光選項可作調整,這樣當然是讓背光火力全開……



再回龍…

 一定要找出削減功耗的手法來…





看到了嘛?

經過更改,所有零組件都沒變,削減了近20W的功耗,功耗降低了以後,在電壓沒有變化的情況下,當然就將其流經背光LED燈珠的電流給衰減下來,電流減少了,LED燈珠當然就不再發熱,相對的也提高了LED燈珠的壽命…



記住啊…

調整選單中的亮度,並無法衰減其功耗,家中有背光選項的電視,網友們請盡可能在你能接受的亮度下做適當的調降,有你好處的說…



組裝熱機了…這樣的亮度就已足夠,何必又多浪費那20W勒…現在的用電不是很吃緊的嘛…?



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/14

高雄.液晶電視維修~Fujimaru(富士丸)型號:S376A,啟動後紅燈閃爍維修…

哈囉~我是曾仔… 大家午安!大家好~

為了區隔機種、型號的故障現象,今天跳過一些VIZIO(瑞軒)的機器,選擇另外一個廠牌來當作今天維修文的主角,一起來看看這一台Fujimaru(富士丸)型號:S376A



看到沒?

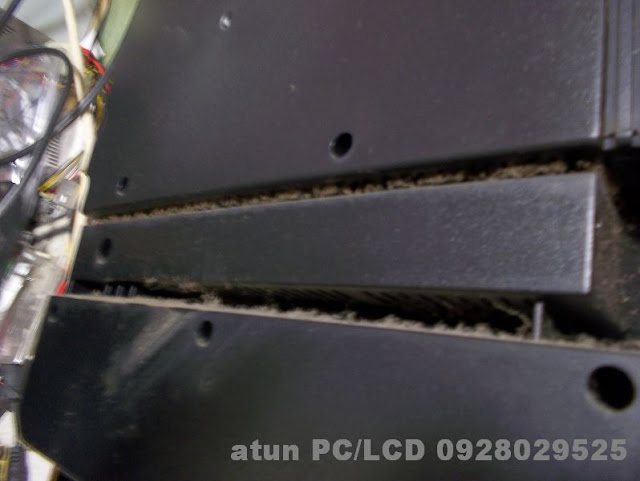

機器後背的通風口,已經被棉絮所佔據…,這個…一會…完修回裝時~要把後蓋搬到戶外清潔、除塵乾淨…,否則通風不良~影響散熱~機器壽命勘憂……



這是它的內部電路分佈…



來看一下它的故障狀態:

送電後~待機燈號就一直閃爍中……,可以轉為綠燈,卻又一直閃爍著紅燈不開機……

這…是怎麼一回事…?我還沒遇過這一種故障現象說……



看看動態影片最明瞭…



看過上頭影片是不是有點奇特…

只是在這一個同時,量測其待機電位是穩定的……



我曾試換過電源板測試…是無效用的…



查檢過…清除過…重寫過記憶體、閃存都是沒有效用的



這是再對主板的查檢除錯後~終於可以正常啟動的圖照,背光也有亮起了…



原來是使用了其他的電源板來測試的…



這回…

還是再換回原機器電力中心,再做一遍測試…



答案當然是肯定的…



原機器電力供應中心,當然需要汰舊,好好的整新一番…



再度測試~依然穩定正常啟動中…



我再啟用了功率計測試……



啟動後…

功耗一直往上飆升……,來到了160多…瓦特,以37吋來說…功耗是過高了…



我給它調降了40多瓦特,現在顯示在110瓦特上、下…



這樣你覺得亮度不OK嘛?



若是覺得OK…

那又何必讓它火力全開的折損自己的壽命勒……









提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/11

高雄.液晶電視維修~Fujimaru(富士丸)型號:S406B,啟動後!屏幕閃爍維修…

哈囉~我是曾仔… 大家午安!大家好~

又有幾天沒有來PO維修文章了……

早在前些時候,我們述說著那些生菇的黴菌,是如何荼毒了你家的液晶電視…

如:高雄.液晶電視維修~LG(樂金)型號:42LE4300,送電啟動後,不亮屏維修…

今天這一篇,又是另一台慘遭毒害的液晶電視……,以下…我們一起來看看囉…

本片機器主角:Fujimaru(富士丸)型號:S406B

https://atunpclcd.blogspot.tw/2017/02/lg42le4300.html



我正想要測試它…

只是一開始的送電~開機啟動~,就是一連串的不順遂……



靜態的圖照還是不好看出什麼意思…?

來一段動態的影片……



所以…,由影片中所述,再開機的過程中,就是一直沒有亮起屏幕,然後又自行轉跳為待機的紅燈號……再幾次的重複開機動作後,它也順利的啟動了,只是又不一會後……它真的開始閃爍不止……,如影片中所述:



在此同時…,量測其背光驅動的工作電力,是不足的……浮動的……



所以……

電力供應中心應該是一個大麻煩……





遠遠的看它…也看不出任何名堂的……



鏡頭再拉近一點…,稍微有看到一坨污點……



那一坨污點,在40倍放大鏡之下,呈現的景象便是這樣……

黴菌已經滋生,爬過了整個貼片電阻,如此這般…它…不漏電~真的很難啦……



另外…

也在40倍放大鏡下,看到了其它的污點……



清除黴菌後……電力也恢復了正常……



當然背光也就不會再閃爍了……



解除問題後……

我需要繼續整新電力供應中心……



繼續上機測試…

這回要來處理主板上的料件……



拜請『波波大神』指點迷津……



緊接著……

再請出功率計,我需要將它的背光功率做一下調降……,現階段!40吋液晶功率損耗在185瓦特上下,這是過高的……



最後降低了近50瓦特,減低功耗!可以讓機器延年益壽的……



一切都OK了…

整機組裝預熱燒機了……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/02/25

高雄.液晶電視維修~Fujimaru(富士丸)型號:FJ-L37A1,啟動後畫面閃爍不停維修~

哈囉~我是曾仔…  大家晚安!大家好~

本日繼續來看液晶電視的維修~是底下這一個廠牌、型號:

Fujimaru(富士丸)型號:FJ-L37A1

以前說過這一個機種外觀,有許多廠牌選用,底下這些都是,如:

TATUNG(大同)!型號:V32MABF液晶電視,送電無反應!

液晶電視維修~TATUING(大同)型號:V42MMIF,作動一切正常,但是~無聲音輸出!

液晶電視維修~CHIMEI(奇美)型號:DTL 742E500,這回開機啟動真的是白屏了~



內部電路構造與大同廠牌42吋電視都是相當的



我一直要拍攝它熄滅時的畫面,可惜就很難拍到!



乾脆直接看動態故障現象~請看VCR:

可不是嗎~閃得還真是嚴重說~



我直接先取下電力供應中心做查檢!



手邊剛好有一個相同電源板,這當然是好的~

在以前的實例中已經測試多時,如:

液晶電視維修~Fujimaru(富士丸)型號:FJ- L37A1,無法啟動!待機紅燈閃爍不止~



交叉測試!馬上排除故障現象~

現在畫面是不再閃爍的!只是我在看它的顯示畫面,感覺相當刺眼~



應該找選單來調整一下它的背光源~

不過~這一型倒是無法從選單中來做選擇,來于以調降……



這個機器肯定是功耗相當高的~

來給它實測一下~



哇~哇~哇…ㄤ娘喂……,這是什麼吃電怪獸咧……

37吋液晶電視,功耗來到180W,這豈不是太浪費了…,豈只…只是浪費而已,而且還大大地讓機器減短了壽命~



為了節能!又要讓機器延年益壽…,降低其功耗的確是勢在必行……

既然~選單中沒有背光調整選項~又搞不進去它的工廠模式(有許多廠牌背光選項調整都設計在它的工廠模式內,而且根據進入工模內查看數據的經驗來說,大部分出廠設定值都是設定在最高值的亮度)~因為背光越亮,越能彰顯影像的清晰度,讓你對它愛不釋手~

如此這般~就苦了電視,也讓使用者的荷包大大的失血…,因為它的功耗增加了……



所以現在只能以手工來做調整~不過這個機種還算費事!我需要再拆解進入底層,才可以有效來調整它的背光源~

那就動手吧~



經過調理後~

現在機器的瓦特數僅僅只有135W左右,與上頭所述相差了4~50W,既能節省電力,電視也不發燙,不在高功耗環境下作工,電路的壽命當然也就能夠延長…,你忘記了嗎?『吃重鹹、傷身體啦~』



讓它預熱一回~

我也已經將原機電源板整理完備~



這樣的亮度已經很適合觀賞電視了,你不必再多浪費那4~50W電力,你算一算它已經讓你的荷包失血了多少…?



OK了~可以移往地面繼續燒機測試了…



 提供參考,請多指教!

 工作室附近Google街景:



 工作室地理位置:



 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/01/05

高雄.液晶電視維修~混戰中的Fujimaru(富士丸)型號:,FJ-L40A,使用一段時間後,畫面會閃爍不止維修~

眾『婉君』!大家好~

今天是聖誕節~祝賀大家佳節愉快,闔家安康……

在標題中打出了『混戰』這兩個字,這是真的喔……,來看下去吧~

本機器型號:Fujimaru(富士丸)型號:FJ-L40A2



本型機種構造,『大同』廠牌也有使用,好像奇美也有吧?

內部構造都是相同的,差別就在當時組裝時,使用的面板,因而有了不一樣的故障狀態~



一開始測試當然是良好的~不然~就不用用到『混戰』這兩個字了…

約莫過了1個多小時~開始了以下的症頭出現……



這樣~那就只能繼續查檢…



首先我一直感覺它的背光很強~拍出來的照片幾乎都是曝光……



在閃爍的當下~

高壓部位工作電壓也隨之跳動~並一直持續發出『搭~搭…』的急促聲音~如:



由於都是在熱機好長一段時間後才會出現故障狀態(至少需要1~2個小時)~

這樣真的很苦惱,每每更換一些零件,就需要測試一段長久的時間,不行再查又要再預熱、再等待好一段時間的熱機~這樣子~除了睡覺外~一天有多少時間可作測試……



什麼電路都需要整理~

首先~先整新了電力供應中心…,改善工作電壓的穩定性~



再來~繼續殺入背光驅動部位……



這一組高壓驅動還真從未看過……



我開始紀錄了測試的時間點~

這一夜~我是無功而返…,完全失敗啦~



隔天一早~取來功率測量器~

天阿……,這一台根本是吃電怪獸!近220W,真的是要命……



經過一番調整~已經把吃電怪獸調整在合理的功率數內~

你可以看下一張,與上頭的數據做比較,說得誇張一點,幾乎降低了將近百瓦……



減少了近百瓦,並沒有讓機器背光『黯淡無光~』,依然是功能正常的~



這樣的降低消耗功率~各個電路板上的『吃重鹹』部位,作工溫度也都隨之下降~

哈哈…,這樣根本是帥呆了~



功率計上持續的偵測!瓦特數一切都是穩定、正常的~(在這邊~其實又已經跟它再多耗過一天了…)



果然~

在這一次的測試中,得到了甜美的果實~它已經安然越過死亡時間點~它並沒有出現閃爍現象~



文章結尾~

你看到了,電視又回到工作桌上~唉……

當然在最後還是宣告失敗,因為在預熱更長久時間後,雖然,它並沒有閃爍,可是在我重新關機再啟動後,開始閃爍了(在上頭第一段影片內我就有說到~)~我哭了……

底下這一系列圖照,是經過再處理後所追蹤的拍照,熱機長久時間不閃爍,途中又給它關機重開,依然是正常的顯示著的~



終於……

擺脫了閃爍的惡夢…,真是不簡單~我真的被它蹂躪了好幾天……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/16

高雄.液晶電視維修~Fujimaru(富士丸)型號:FJ-L32A2,啟動後無畫面,傳統的『有聲無影』故障維修…

咱…親愛的眾網友~大家好!

各位早安~

剛剛看了一則影音檔,內容是一位年輕人在街頭發放傳單…街上的路人當然是不大想理會,勉為其難收下傳單的路人,有些就順手撕毀~有些就摺一摺就往口袋內(包包內)放,但是,在當下有看傳單內容的路人,都會有笑容,連遊蕩在街頭的街友,都會開懷大笑~你猜猜看…傳單的內容是寫了一些什麼東東ㄋ…?(這回回頭再找那則影音檔,已經找不著了~)下次再跟你們公佈答案~

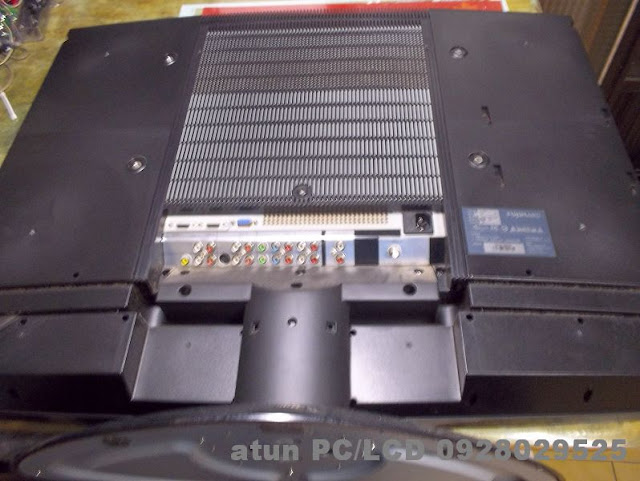

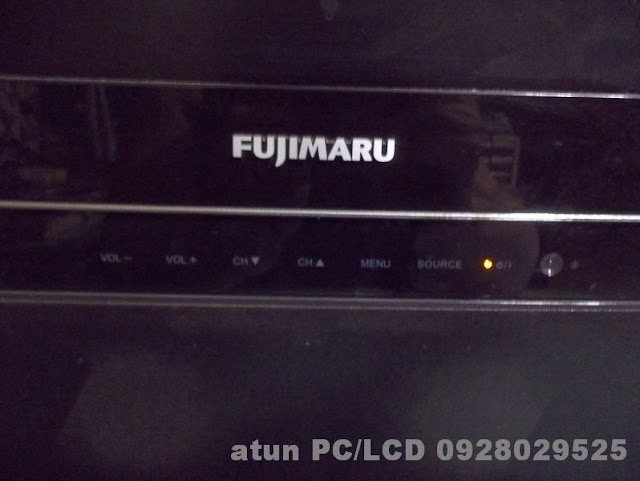

今天續來看一台液晶電視的維修,也是32型的尺寸~是底下這個型號:Fujimaru(富士丸)型號:FJ-L32A2,外型上!幾乎與上一個實例相當,如:

液晶電視維修~TATUNG(大同)型號:32MABF,啟動後畫面無顯示(有聲無影)維修~



喔喔~

這是以前維修過的電視!當時註記了維修日期:101.11.15,距本次維修剛好整整兩年多一點的時間(上個月維修的)~

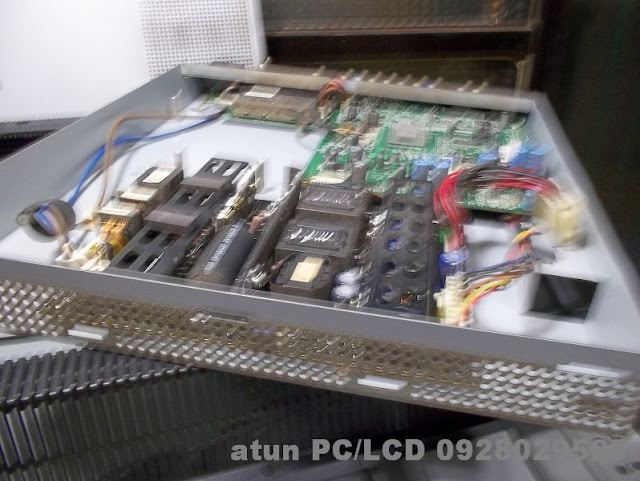

來拆機查檢了~跟上個實例一樣,小鐵蓋解下後,既可以看到兩塊主要電路~



送電後!可以啟動轉換為啟動藍燈號!



結果與上個實例是同的故障狀態,『不亮屏!』



這是當時第一次維修時,所整理的電源板~其實例如:

FujiMaru(富士丸)型號:FJ-L32A2,啟動後無聲無影!

會不會是它又有問題ㄋ…?



背光點燈的工作電壓有輸出ㄋ!(顯然與上次維修的電源板無關!)

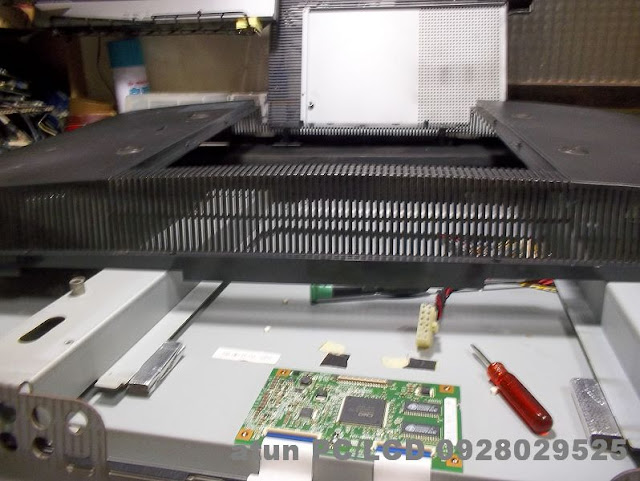

還要繼續拆解…再解下大背蓋!



重新再尬回控制電路~



這回連背光啟動訊號!也還是有輸出~(這樣!還是與上次維修的電源板無關!)



如此這般~

目標即刻鎖定在這塊背光驅動的控制電路板上!



來看看它出什麼狀況~?

乎…乎…乎…

我的天啊~真的是『燒很大』耶,整排4ㄎ(所有)Fuse通通給燒毀了ㄋ…



『Fuse』燒到斷路?意味著後頭的電路內,還有零件燒毀,經過一番簡易更替~再次試點,這回~會閃亮一下,不過又隨即暗屏,耶…?哪裡還有問題ㄋ…



於是乎…取來一組全新的驅動板來試點,非常OK啊~



後來才察覺,原來是一開始的簡易焊接零件(測試用),有一ㄎ零件腳位空焊所造成~

這回重新焊接妥善,一切就都OK了~



固定好屏線!組裝起來熱機了…



不熄滅了!啊…你怎麼又有底下的這些照片~

是的~在於昨夜熱機後,也都是沒事的…

而於一早再度開機預熱,卻在短短時間內,都還沒10分鐘ㄟ說…,它又再度熄滅,看來…案情不單純…?

燒毀程度(損壞零件)與一開始所燒毀的故障狀況是相同的,阿金啊是安怎…?這…很糟蹋人ㄟ…

因此…我開始來本板體質大檢驗~逐一清查體質較為不良的零件,而我認為所要查檢的,應該是那些升壓的變壓器~而確實也是有一些變壓器,它的導通電流比較大~



汰換許多較高電流的零件後~我再修補汰換那些被燒毀的零件,又再度的掛回機器測試了~



也還是可以點亮~時間還是有夠充足,足以讓我拍攝照片~

正想說,要來開始計時它的預熱時間點說…沒想到下一分鐘,它………又給我出糗了…又再度的熄滅,真正是………



不想搞它了~已經燬了兩組,共計16ㄎ燒毀零件(其他的不計~),這讓我很頭大!

只好尬上另一組驅動板,這當然是可以交差的…

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/16

高雄.液晶電視維修~Fujimaru(富士丸)型號:FJ-L32A2,啟動後無畫面,傳統的『有聲無影』故障維修…

咱…親愛的眾網友~大家好!

各位早安~

剛剛看了一則影音檔,內容是一位年輕人在街頭發放傳單…街上的路人當然是不大想理會,勉為其難收下傳單的路人,有些就順手撕毀~有些就摺一摺就往口袋內(包包內)放,但是,在當下有看傳單內容的路人,都會有笑容,連遊蕩在街頭的街友,都會開懷大笑~你猜猜看…傳單的內容是寫了一些什麼東東ㄋ…?(這回回頭再找那則影音檔,已經找不著了~)下次再跟你們公佈答案~

今天續來看一台液晶電視的維修,也是32型的尺寸~是底下這個型號:Fujimaru(富士丸)型號:FJ-L32A2,外型上!幾乎與上一個實例相當,如:

液晶電視維修~TATUNG(大同)型號:32MABF,啟動後畫面無顯示(有聲無影)維修~



喔喔~

這是以前維修過的電視!當時註記了維修日期:101.11.15,距本次維修剛好整整兩年多一點的時間(上個月維修的)~



來拆機查檢了~跟上個實例一樣,小鐵蓋解下後,既可以看到兩塊主要電路~



送電後!可以啟動轉換為啟動藍燈號!



結果與上個實例是同的故障狀態,『不亮屏!』



這是當時第一次維修時,所整理的電源板~其實例如:

FujiMaru(富士丸)型號:FJ-L32A2,啟動後無聲無影!

會不會是它又有問題ㄋ…?



背光點燈的工作電壓有輸出ㄋ!(顯然與上次維修的電源板無關!)



還要繼續拆解…再解下大背蓋!



重新再尬回控制電路~



這回連背光啟動訊號!也還是有輸出~(這樣!還是與上次維修的電源板無關!)



如此這般~

目標即刻鎖定在這塊背光驅動的控制電路板上!



來看看它出什麼狀況~?

乎…乎…乎…

我的天啊~真的是『燒很大』耶,整排4ㄎ(所有)Fuse通通給燒毀了ㄋ…



『Fuse』燒到斷路?意味著後頭的電路內,還有零件燒毀,經過一番簡易更替~再次試點,這回~會閃亮一下,不過又隨即暗屏,耶…?哪裡還有問題ㄋ…



於是乎…取來一組全新的驅動板來試點,非常OK啊~



後來才察覺,原來是一開始的簡易焊接零件(測試用),有一ㄎ零件腳位空焊所造成~

這回重新焊接妥善,一切就都OK了~



固定好屏線!組裝起來熱機了…



不熄滅了!啊…你怎麼又有底下的這些照片~

是的~在於昨夜熱機後,也都是沒事的…

而於一早再度開機預熱,卻在短短時間內,都還沒10分鐘ㄟ說…,它又再度熄滅,看來…案情不單純…?

燒毀程度(損壞零件)與一開始所燒毀的故障狀況是相同的,阿金啊是安怎…?這…很糟蹋人ㄟ…

因此…我開始來本板體質大檢驗~逐一清查體質較為不良的零件,而我認為所要查檢的,應該是那些升壓的變壓器~而確實也是有一些變壓器,它的導通電流比較大~



汰換許多較高電流的零件後~我再修補汰換那些被燒毀的零件,又再度的掛回機器測試了~



也還是可以點亮~時間還是有夠充足,足以讓我拍攝照片~

正想說,要來開始計時它的預熱時間點說…沒想到下一分鐘,它………又給我出糗了…又再度的熄滅,真正是………



不想搞它了~已經燬了兩組,共計16ㄎ燒毀零件(其他的不計~),這讓我很頭大!

只好尬上另一組驅動板,這當然是可以交差的…

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/04

高雄.液晶電視維修~,FujiMaru(富士丸)型號:RA- 32Z11,好久沒有遇到啟動後卡在『Welcome』!就不

咱…親愛的眾網友~大家好!

今天按照輪值,換來看一台液晶電視的維修,是底下這個廠牌、型號~

FujiMaru(富士丸)型號:RA- 32Z11,好久沒有遇到FujiMaru(富士丸)這個廠牌了,這個主人說它是『燦坤』牌,這也算對啦,因為它就是燦坤字興組裝的自有品牌,一起來看看囉~

我載回就沒有腳座,直接往工作桌上擱著了~



看這外觀(輸入介面),像是當下對岸針對LED型態電視,所做的對應驅動公板~



這裡多了一組,數位與類比的TV訊號



這是它的故障現象~

我來描述一下,它可以啟動,也顯示了『WELCOME』的LOGO出來,下一個動作需要轉換到輸入的訊號源來顯示!



可惜就沒有出現畫面,僅有亮起背光而已~當然也沒有聲音出現(這個很重要喔~)



在此同時~電源啟動指示綠燈常亮下,我想要關機,卻是沒有作用的~也就是說無法用『POWER』按鍵來關閉電視!就卡在這邊啦~



來拆機查檢~順便看一下它的內部電路分佈狀態~



查量啟動後,所有電源板的二次測輸出~顯然供給主板所使用的電位都是有的……?



這塊主板~有很大的問題所在喔…?解下它做查量啦~



經過一番更替~

耶~OK的,已經有節目可以觀賞了~



再來~

更替後的主板,『POWER』鍵也有了作用,可以關機,使其指示燈轉換為待機紅燈~





在下感覺LED TV所使用的主板,都好像有點『弱』說~

特別給它補強一下~



最後再更替一下主板電源端的濾波耶~



OK了~重新組裝起來~



來給它TV雙輸入,來個特寫~



OK了~好長好扁的LED TV~



聽說這位妞,是大陸版的『志玲』姊姊說~

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/22

高雄.液晶電視維修~Fujimaru(富士丸)型號:FJ- L37A1,無法啟動!待機紅燈閃爍不止維修~

咱…親愛的眾網友~大家好!

今天來看一台液晶電視的維修,是老機器了,燦坤自有的品牌,叫做:Fujimaru『富士丸』,我常說~~講到:『富士丸』,就覺得莞爾說~哈哈~

底下是它的出廠標貼:2007年份,若這是第一次維修,『賣壞啊啦~』



這是它的故障現象~

送電後!待機紅燈微弱的亮著,並且持續閃爍~這樣當然是無法啟動的…



來拆機查檢~

這個機種架構,有許多廠牌在使用,TATUNG(大同)有用,CHIMEI(奇美)也有在用,後來奇美的機種還都一直延續這樣的架構,繼續使用之~

是什麼樣的架構ㄋ?就是會在中間先有這一個小後蓋,再來一個大後蓋的這樣的一個架構,因此~在解除小後蓋後,就來到我要查檢的目的地~



就是本機器電力供應中心所在位置  ─  POWER BOAD(電源板)



解下它~我看到許多爆凸的濾波元件~ㄟ~~~有這麼好康嗎?



著手先行更替!



更替完畢!當然要來給它小測一下下…,看看它軟不軟?



其實我有拍攝它的動態影片的,只是剛剛整理時,又不小心給它刪除了!

現在看圖照,是有較為明亮的待機燈亮度,只是它還是閃爍著,我更新濾波後,並沒有排除故障現象,只是讓其待機燈的亮度,更為亮一點點而已…



這樣當然還是無法啟動的,因為待機電壓並不穩定,所以根本啟動不了…

再度解下它的電源板,持續線路查檢中………



各位還記得這些實例嗎?如:

Fujimaru (富士丸)! 型號:FJ-L37A1,送電紅燈閃爍不停,無法啟動!

『黑白郎君~再現江湖!』FujiMaru(富士丸)型號:FJ-L37A1,半邊無顯示!

上述的兩個實例,造就了底下多出來的這一塊同型電源板,我當然可以將其替換即可完修,如今有此難逢機會,一定要來交叉比對,交叉測量,找出原機電源板故障之處,你說是不是咧?



經過再度查量~及汰換~現在又要再度上板試車囉…



再一次的送入市電,這一回待機紅燈更為明亮,也不再閃爍!當然也就可以啟動,轉換為啟動後藍色指示燈號,當然一定要有影像顯示!

『擱毋!』代誌就大條………



上翻起來拍照存證~組裝起來預熱囉~



這麼多年機器,畫質一直還是挺佳的,果然是早期的面板比較好啦~要是液晶面板很OK,又能修復它,你真的~真的不一定要再花大錢另購新品啦………!

不然~你看這種畫質的電視你不修,把它回收!!!都可惜啊~



提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
1
