首頁 » LG(樂金)液晶電視維修篇
2019/06/15

高雄、屏東.液晶『電視』、『螢幕』維修~LG(樂金)型號:50LN6200,啟動後不亮屏,有聲音維修…

哈囉~我是曾仔… 大家午安!大家好~

下雨了…,今年的雨季似乎已經開始了…,路上行車大家請多小心…

來看今天的主角:LG(樂金)型號:50LN6200

拍謝!說好完修候補拍型號照,結果…,還是忘記了…

直接來到內部電路概況…

老實說…,我真的不懂製造商們訂製型號的根據:LN、LA到底差在哪…?



現在啟動了…,由功率計的數值顯示可看出…

不過僅僅只有18~18W的數值來看,一定有負載沒有工作…???



這一張就知道了…,背光沒有亮起啦!



這是面板內部的背光部位:

我想說:這背光總線電壓分配板是怎麼了…?

你看得出嘛?,竟然…連跟固定螺絲都沒有…???只用膠帶貼黏固定而了已…



這是修復後的圖照:

左、中、右我再追加醋酸膠布黏貼,總分線板我當然有再固定加裝螺絲固定的…



整機組裝…



原機主家自行設定…,85W…



再解電供、恆流板…,我再減功耗…



這個比較OK!



移防地面…燒機中…



提供參考,請多指教!

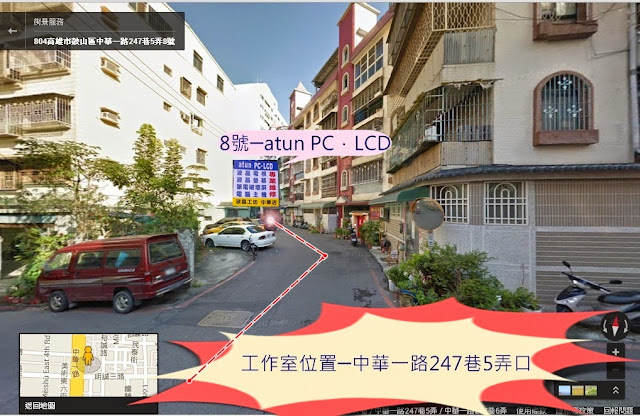

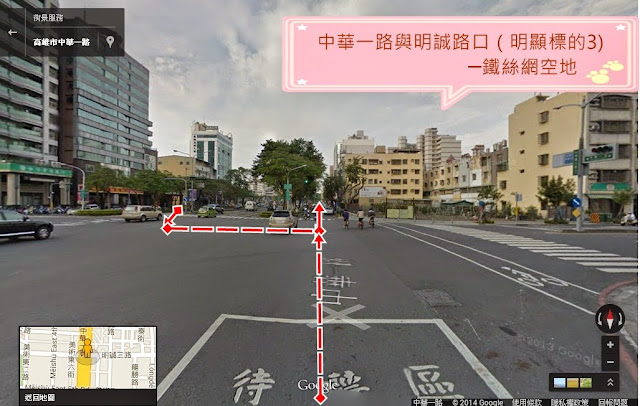

工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2019/04/03

高雄、屏東.液晶『電視』、『螢幕』維修~LG(樂金)型號:55LW6500,啟動後!不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

來看今天的主角:LG(樂金)型號:55LW6500



啟動了…



可惜屏幕卻不亮起…



在上頭的故障現象,前兩天的那台42LW5700並沒有提到…

不過…,一些因素,它下架了…,其實我只是就機器本身而論,據實呈現與說明…,文字敘述…說的是機器自身,無關乎于個人



LG 55LW6500,與LG42LW5700,內部控制看來是相同的…

所以…,要說的是:機器一旦時機成熟了…,狀況就一定會發生,只是…會出現什麼狀況,那就要看機器主機板上的主晶,是從那裡先故障起…而定!



再測試一遍機器的動作!確定啟動了…,背光還是沒亮起…



查量了所有輸出、輸入電位…



什麼電位都有到啦…

唯獨…,背光啟動訊號沒有從主板輸出到PI板…

所以…,確定還是主機板上主晶片脫焊了…,所以…,要說的就是它就時機已經成熟了,是在說機器本身的啦…





如果…,更改驅動主板符合你的需求…,那就來作業了…

它們都是全新的料件…,耐用度、持久性肯定比BGA返修、或二手板來得高…,甚至於說它們(後兩者)根本就沒得比…



改板後…,一切都已正常…



不過…,改完板後的功耗有點太高了…



我需要再解PI板…做一下調理動作!





這是改板後測試中的機器…



調理後的55吋電視,功耗僅剩76~7瓦特,這算是相當OK的啦…,期望它長命百歲說…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2019/01/30

高雄、屏東.液晶『電視』、『螢幕』維修~LG(樂金)型號:37LH20D,啟動後影像顯示暗陳維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看這一台…,型號是:LG(樂金)型號:37LH20D



先來看一下內部構造…



這一台…

不知為何灰塵特多,有點像是存放倉庫許久…



這是它的影像顯示狀態!就是這麼昏暗!

主人忍耐許久了…,實在是看不下去了啦……



本機是PI板…



所以囉…

就只能解下本機PI板給它查修下去啦…



這樣如何…?

非常明亮的,不是嗎?



37吋LCD,功耗在100W以內算是OK的…



移防地面熱機了…



時間已經來到凌晨了…

非常的光鮮亮麗說…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2019/01/15

高雄、屏東.液晶『電視』、『螢幕』維修~LG(樂金)型號:55LM6200,送電無反應維修…

哈囉~我是曾仔… 大家午安!大家好~

今天…

9合一選舉投票日!無論如何請大家為自己的權利,投下神聖的一票!!!

我等這篇維修文PO完再去,聽鄰居說,現在很多人在排隊…

來看一下今天的主角:LG(樂金)型號:55LM6200



這是它的內部電路分佈:



你看看…現在功率錶上的數字,想嘛知道…,現在是沒有送入負載…

是嗎?其實是有的…



在看下一個功率表送電及加入負載後,瓦特數值的走勢…

你可以清楚看到,它啟動跑了一下,又退回無負載狀態…



不用說了…

電供板的嫌疑是最大的…,那就解下電供板做查檢了…



有電路板上銅箔發泡的狀況,可以意會到,本機器電供板受潮甚為嚴重重!!!



我想偷懶…

這一塊好像跟本機器電供板很像!



找出電供板比對…

這下失望了…,一個是46吋的,而本機是55吋,那就別提了…



只得回神來…

硬著頭皮來查修本機器電供板…,經過一番功夫…

現在已經單板送電測試了…

APFC電壓:382V算是介於正常值內(380~390)



DC12V、24V在升壓後也都有輸出…,(太好了…)



在來看一下!尬回機器送電、啟動後的功率表瓦特數值的走勢…

如何!這樣才算是正常的咩…



可以移防到地面來熱機了…



熱機中…,要找尋它的背光調整選項!

有點苦惱…,實在『霧霎霎…』,可以不要設計得這麼複雜嘛?



教導主人時,他說自己也沒調過…有點想哭說…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2019/01/02

高雄、屏東.液晶『電視』、『螢幕』維修~LG(樂金)型號:42LN5400,送電無反應維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看這一台液晶電視維修…,是底下這一個廠牌、型號:LG(樂金)型號:42LN5400



這是它的內部電路分佈:



這是它的故障現象:

其實主人說有時電視會自己出現待機紅燈號,這樣開啟就沒問題,只是…要等待它亮起紅燈號好像是一件不容易的事情,這不是反主為客了嘛?

送件來維修…,我一開始第一次送電測試是有待機紅燈號的,正想要唸唸主人而已…,想說重新再開、關一遍…,它就不再亮起待機紅燈了…



再一次插拔電源再來…

電供確定是有送出待機電位的…,只是就是沒有亮起待機紅燈號!!!



不用說主機嗝屁了…

解下主機板做查檢囉…



再在經過對主機板查修…、汰換…

你看看~可愛的紅燈號又再度亮起…



所以…

啟動它當然是OK的…,只是…,現在這又是啥回事…

我是啟動電視,又不是啟動電腦,怎麼現在電視畫面理卻顯示個:『儲存容量不足…』

莫非這台電視有硬碟…?還是有記憶體模組…?可是好像沒有說…



經過多翻測試…

原來是我使用了更高級的原廠遙控(聯網機器專用)



當我按下『AMART選單』項目,它就跑出了儲存不足的訊號!後來使用萬用遙控器…,一切就都OK了…



好啦…,沒事的!

選單可以聽到使換了…,移防地面熱機了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/12/13

高雄、屏東.液晶『電視』、『螢幕』維修~LG(樂金)型號:50LA6230,啟動後,顯示不良…。影像跳動、圖框多條重疊維

哈囉~我是曾仔… 大家午安!大家好~

今天來看這一台,其機種、型號為:LG(樂金)型號:50LA6230



這是它的內部電路分佈:



使用面板型號:



再來…

就是要說它的故障現象了…



有看清楚嘛?

這個就是俗稱的:影像重疊,簡稱為:『疊影』現象…,有的就像現在這樣,兩個影像重疊,有的則會多重影像重複一直疊下去…,有一點像是電腦中毒後,重複開啟了單一個程式的畫面…,一直開…無限制的一直重複那個程式…(你應該有遇過吧…?)



來稿搞它囉…



沒有重疊了…,繼續下去…



這樣就很完美了…



熱機了…



你一定沒有發現這一條黑線水平紋路…



繼續再追求完美下去…



無法消除…



正常收視距離…,是OK的…幾乎忘了它的存在…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/11/26

高雄、屏東.液晶『電視』、『螢幕』維修~RANSO(聯碩)型號:32R-DC2,雷擊後…,待機燈號不亮維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看這一台液晶電視維修…,其機種、型號:RANSO(聯碩)型號:32R-DC2



聽說雷擊時,在使用中就熄滅了…再來要開啟,就沒有電源指示燈號亮起…,這樣當然無法再啟動使用…

這是它的唯一電路板…



所以…也只能查修這一塊電路…



這是什麼奇怪的IC…?

這ㄎ應該是兼具PWM,與開關MOS功能的集成IC…,哭了說…沒有這種備料ㄟ…



在經過對三合一板的查修、汰換……,這回要來試機了…



你看看…

已經亮起指示燈號…,也可以正常啟動…



尬回機器再測…,當然是OK的…



影像正常、鮮明…



功耗有點高了…,



記住囉…

背光不要調太高…



降了近10W…,你看看有差嘛?



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/09/30

高雄、屏東.液晶『電視』、『螢幕』維修~LG(樂金)型號:32LH20D,送電無反應維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看一台32吋的電視維修…,其機種、型號為:LG(樂金)型號:32LH20D



這是它的內部電路分佈:



現在來測試一下它的故障狀態:

送入市電了…,電源指示燈號並沒有亮起…



依以往經驗…,有遇過許多例子都是因為背光驅動故障短路,電源被拉低…,不過…,我知道的,這些通常都還有待機紅燈號顯示…,我們姑且把它拔除來測試…

現在你看到了…,已經拔除了…,可惜的…,電源指示燈還是沒有亮起…



此時…同時測量其待機輸出電位是沒有電壓輸出的…



無傭置疑…

電供板出問題絕對是錯不了的…,努力查檢中……







經過上述圖照、查檢、汰換,現在要再度送電測試了…



靠…,一送入市電就又再度爆裂…燒毀…



又再度修整、擴大查檢範圍後…

第二度再送電測試…,雖然沒有再燒毀…,可是這電壓…飄動…、不穩定…,也是起不了作用…



再拆…、再查…



這回…你看看…電壓已經穩定了…



所以…,紅燈號已經有顯示…,啟動背光沒問題…,影像顯示也是正常的…





 就趴著讓它熱機了…



不知為什麼?這台機器功耗非常低說…,表現不錯…



 提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:

 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/09/10

高雄、屏東.液晶『電視』、『螢幕』維修~LG(樂金)型號:50LB5610,啟動後~,有聲音無影像維修…

哈囉~我是曾仔… 大家午安!大家好~
今天來看這一台液晶電視維修…,是底下這一個廠牌、型號:LG(樂金)型號:50LB5610





這是它的內部電路分佈:







不知道…,LG又去仿效哪個廠牌,也學人家單獨一個類似搖桿旋鈕,這個三星搞最多…,我都不會用,遙控器…按一按比較快…



剛剛上頭就是在啟動的當下,可惜背光沒有亮起…



背光電壓已經有升起…。意味著…主板已經送入了背光啟動訊號的…



再來查量一下背光LED燈珠的電壓看看…?





上頭3張圖照,明顯看出有一迴路的被光電壓是幾近開路的狀態…,所以…
所以…又該來拆解面板,查檢燈珠了…



聽說…,之前保內就有故障過,所以這裡又貼了一張保固貼…,哇哩勒…實在是…



拆解面板囉…
 『免責聲明一下:拆解面板有損傷玻璃基板風險(亮線、寬帶顯示不良、玻璃基板破損),維修者不負責任的喔…





ㄡㄡ…這型背光是採用凹型透視鏡…





經過修復後…,背光已經全數被驅動點亮…



這個很費事…實驗證明它太突兀,有一個不協調的極光點…






 我先測試了它的功耗…





不是說:有不協調的極光觸嘛?你怎麼又蓋起來…?
是的料件不同啦…,要待料只好先行組裝起來,這一回又再度拆解…,簡單的說這型號,為了維修就拆了兩遍說…,真是折騰人家啦…




這回就非常完美…



背光設定數值降至40時,功耗降至57W…




這樣還是不滿意的…,再解PI板,降!我再降!




這回背光數值回調至50,功耗僅在48W…





非常的滿意了說…





在這個仲夏的午後…,看到冰天雪地…,有種降溫的感覺…



 提供參考,請多指教!


 工作室附近Google街景:







 工作室地理位置:
 維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2018/08/06

高雄、屏東.液晶『電視』、『螢幕』維修~LG(樂金)型號:42LW5700,啟動後顯示不良維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看這一台電視維修…,機種、型號是:LG(樂金)型號:42LW5700



這是它的故障現象:啟動後畫面顯示不良…

以前遇過許多此行機器了,大部分都是啟動後紅燈號閃爍不亮屏…、又有些是有亮屏,不過…,訊號源沒顯示影像…



但是開、關機是正常的…



不用多說…

拆機後直接更替主機板…



這是120Hz面板,改裝上需要多加一塊倍頻板…



以前有陣子都是原板重新再重植新的晶片…,現在聽說全新晶片都用光光了(啊…到底是不真的全新,也只有用了才知道…),有的只是整新品,耐用度、續航力如何…?實在是…???

如今…,尋求解決知道,又回到最初的改板方式,以期讓機器繼續服役下去…



現在讓它黏著劑固化絕緣木墊…



先來改造電源板線路,以期能符合驅動公板線路之供電所需…



你看看…

重新改造後的影像顯示,依舊是光鮮亮麗…



最終…內部線路的固定位置…



看起來很OK的…,是不是?



現在再重做改板動作…,一定要想辦法調降它的功耗…

早期改它無法有效降低功耗…,所以…才尋求原板全新晶片重植…



降低功耗來到近70W,讓機器更加實用…耐久說…



重新尬回PI板,整機組裝…熱機了…



 提供參考,請多指教!



 工作室附近Google街景:







 工作室地理位置:

 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/13

高雄.液晶電視維修~LG(樂金)型號:42LS3400,送電啟動後半邊暗陳維修…

哈囉~我是曾仔… 大家午安!大家好~

今天繼續來看液晶電視維修…,是底下這一個廠牌、型號:LG(樂金)型號:42LS3400



這是它的內部電路分佈:



這是它的故障現象:

啟動後,半邊顯示昏暗…,很明顯的面板內部背光原有問題…?



其實也有可能是驅動板處問題的…



再一次求證!有一組迴路電壓驅動是忽大忽小的…,這…就可以準備來拆解面板了(免責聲明一下:拆解面板有損傷玻璃基板風險(亮線、基板破損),維修者不負責任的喔…)



拆解外框、去除線路…,終於來到裸面板部位…



來甲修理…修理…



整理好金屬PIN腳…



送電啟動再測試……,確定全部背光都點亮!



加強固定背光燈條…



重新組裝面板,試點正常……



看來又可以安全下莊了…(雖說有了免責聲明,我也不期望搞破它說…)



再三強調!!!

電視機選單中有背光調整選項…,你要期望電視長壽命,背光數值就不要調整太高…



收工熱機了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/13

高雄.液晶電視維修~LG(樂金)型號:37LK450,有待機紅燈號,無法啟動維修…

哈囉~我是曾仔… 大家午安!大家好~

又好幾天不見了…,不曉得在忙什麼說…,繼續追趕進度啦…

今天來看這一台電視,LG(樂金)型號:37LK450



這是它的內部電路分佈…



來測試一下,它的故障狀態:

送電後有待機紅燈號,可惜…一直無法啟動!



待機電壓是穩定的…



我先試換了電供板…,還是無法讓它啟動…



剛好有一整組,緊接著繼續試換它的主機板…

看到了沒?這回已經可以啟動,背光已經驅動亮起…



所以…,問題出在主機板身上…,來給它入替安裝固定…



我覺得主晶片裸露,好像有點單薄…,給它多加裝一塊散熱鋁座…



送電測試了…雖然已經可以啟動,不過……

這…是什麼不良畫面啊…?



訊號排線來點金屬點專用的『SK2』



OK了…



緊接著…

繼續來查量原機主板到底是那出狀況…?

你看到了…,到處都是短路元件…,事後,由主人證實…是雷擊後才變成這樣…

沒有錯的!不必再浪費精力了,主晶片已遭雷擊短路…,就放棄了~



入替的主板,繼續燒機測試了…

還沒完喔…,這一台還有續集…,請繼續收看…

請記住!!!我是不喜歡播續集的…

底下日期是完修時間,約莫1個多月後,主人又親送電視來…

描述著說又一樣的故障狀況…,是一樣嘛?看倌們請看看……



上一集故障是無法開機的…

續集裡的故障現象是:『黑亮屏、無影像』,有『黑亮屏』是表示可以開機的啊,而且也有背光啟動…,一切都與上集不相像,怎麼會說是同樣的故障現象勒…?



做個實驗…

現在拆除半邊訊號…,你看看,它已經可以半邊顯影了…

所以…就說上、集故障點是不同的啊…,該我負責我絕不推拖的…,我能再次幫忙處理…,我也沒有再收費啦…,要是沒能改善,那就沒轍…



以下…開始來抓蟲蟲…



不盡完美,但能接受…,就繼續使用囉…,不再加收費用…

終於完結篇了…不簡單啊…

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/12

高雄.液晶電視維修~LG(樂金)型號:37LG50FD,送電無反應維修…

哈囉~我是曾仔… 大家午安!大家好~

各位安安…,持續來看液晶電視的維修…,是底下這一個廠牌、型號:

LG(樂金)型號:37LG50FD



它的故障現象是這樣:

現在送電了…,沒有亮起待機燈號…,因為電供板上機電位沒有輸出……



所以囉…,當然要解下電供板做查量…



AC入端的保險已經燒毀…,我先串入燈泡試點看看……

你瞧,這麼亮的燈泡,這個電流肯定非常大,所以…Fuse才會燒毀開路…,那是為什麼會這樣…?還用說,後方線路有料件出問題咩…



剛好有一塊相同的板子…,來給它入替測試一下…



你看看…

已經有了待機紅燈號,順便測一下漬有的Apfc啟動,升壓有沒有正常…?

你有看到的…,390v高壓正是Apfc最最準確電位…,沒有問題…



使用自有電供繼續熱測試其他板子…

在這當下,要持續來查修原機有問題的電供板…

事後…我察覺這一個MOS開關是嚴重燒毀的…,所以串接燈泡下極高亮度,影該就是他有短路了…



經過一番功夫…(如果你認為只要把那個MOS換掉就會好…,你也可以嚐試看看…)

你看看…

單板測試已經正常啟動主電壓…,因為負載燈泡都已經有亮起…



PSON啟動後的升壓電位也是符合標準的…



再繼續入替換剛剛入替自有電供板…



OK的…

待機燈號有亮起…,啟動後背光也有點亮……



再解電供板…

更新…再補強…,這是一定要的啦…



整機組裝燒機測試了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/07

高雄.液晶電視維修~LG(樂金)型號:32LN540B,啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

今天繼續來看這一台液晶電視的維修,是底下這一個廠牌、型號:

LG(樂金)型號:32LN540B



這是它的內部電路分佈:



這型的控制是啟動後待機紅燈號熄滅而已,所以現在的狀況說明它已經在啟動當下…



那麼…它應該要亮起背光的,不過,現在並無背光透射出來,很明顯的,如標題所示:啟動後不亮屏是也…



二話不說:

先取來LED背光測試儀試點其背光…,底下這些圖照說明,它的背光電壓忽大忽小…,這當然是意味著迴路有問題…!



(拍謝喔…,剛剛一忙給這篇文章按發佈了…)現在來發回原稿重新編輯……

由上述測量結果,可以肯定背光非常有事…,所以囉…

要來拆解面板,查量…除錯中…



現在你看看試點的情況……,非常閃亮的阿…



組裝回來測試…,OK的,又可以安全下莊了…



請妳注意看上頭選單內容……

是的,又要來測試它的功耗了…



點亮後…,選單中的背光數值就是100,你有看到功率計顯示多少W嘛?

是的!100數值時功耗是49W



現在將背光數值調降到50時,功耗就剩下35W,已經減少了14~15W…,不要以為這14~5W是個小數目,背光LED的工作電流最多的也只有350mA,能降低一些電流就降一些吧…



當然…也不能暗到看不見(不如不要看了…),所以…適宜的,務實的…調降到能夠接受的亮度啦…,有許多客人會問那要降多少才可以,我只能說你接受的亮度下,越低越好,記住喔,選單中的亮度、對比調降數值,無助於降低功耗,要改變的是『背光數值』這個選項!



拍這些照片,可是單手撐著電視,單手在拍照,有了選單數值相對比較,你可以真正明瞭背光數值的重要性,不要辜負我的心意喔…,趕快拿起遙控器調降一些吧…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/06

高雄.液晶電視維修~LG(樂金)型號:42LN5400,開機不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

11月份又即將結束…,才PO到6月中的維修件,我已經很努力的在跳過…讓過那些曾經有PO過的機種了說…

趕緊來看底下這一台,其機種、型號:LG(樂金)型號:42LN5400



現在已經送電啟動了…,可惜沒有亮屏顯示無訊號輸入的LOGO…



這是其內部電路構造:



遇到這一類面板,直接先取來LED測試具來試點看看…



你有看到的…

背光LED用電電壓,忽大忽小……,擺明的…,就是背光有問題…!



所以…

要來大費周章的拆解面板查檢背光…



經過一番手腳,終於來到最底層,面板背光所在地…



再經過一番手腳……,現在終將所有故障燈珠排除……



確記!背光數值大小影響燈珠壽命,有時甚至於還不夠,需要再降流一些些…



整機組裝燒機測試了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/06

高雄.液晶電視維修~LG(樂金)型號:37LH20D,送電不定時暗屏暗屏…燒毀…再燒毀…

哈囉~我是曾仔… 大家午安!大家好~

咱…眾網友…週末愉快了…陽光燦爛氣候溫和…,出門走走啦…

今天繼續來看電視維修,是底下這一個廠牌、型號:LG(樂金)型號:37LH20D



送電後…是可以啟動的,



這主人是節儉的…,各位…大家一定要向他看齊,看到了嘛?面板都有亮線了,還要維修使用它,這個就是可取之處啦…無論如何…,『儉』是美德……



拍這手掌是幹什麼來著?被高壓線圈燒焦一個窟窿啦…,這個碰觸僅有0.1秒啦…



上頭那個小case啦,這個就更嚴重了…,只有一句話…,當場慘叫說…,這個是被高壓裸空的PIN座電到的,現在可能在上演少林地子要出關時手夾金鼎的戲碼吧?



 好啦…說一些衰事…吐吐口水…,繼續查量下去…

之所以要趕進度就是這樣…

現在實在不知底下這些圖照內所量測電壓,是它一直在不穩定的跳動中?還是它是自行斷電了跳回待機燈號的狀態…?

經過查證確定是第二個狀況!也就是說:熱機幾分鐘後會自行跳回紅燈號…,由底下的圖照內電錶電壓就可以看出…,指針電表示待機電位(不動如山),而APFC電壓卻一直往下下降中…



再一次啟動後,拔除了IR、按鍵板總線後,它竟然安好的一直持續啟動中…



這時…

讓我誤以為是IR板或是按鍵板短路所造成…,所以決定對它們先下手……



只是最後結果卻不盡人意……



它還是掉電了…



很明顯的…問題點並不在萬件板與IR板的身上…



所以…最終還是要找電供板來開刀…



換了一堆,也燒了一堆…,也還是有問題…?





最終…終於找到元兇…



不好查修欸…,當時都已是凌晨1點多了說…,不要以為只是換一個那個小零件而已好嗎?



翌日清晨再戰…

再更修一些料件…再降一些功耗…



工作溫度OK…



移防地面…開始熱機了…



OK的…都快12小時了說…,安然無恙啦…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/01

高雄.液晶電視維修~LG(樂金)型號:50LA6200,啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

嗨…,又好久不見了…,進度永遠趕不上啦…

來看看今天的主角:LG(樂金)型號:50LA6200



這是它的內部電路分佈:



現在來送電測試!

送電有待機燈號,啟動後會熄滅(轉變成無燈號)



這時…是該亮起背光顯示影像的…

現在當然沒有,這就是本機要處理的故障現象,正所謂:『開機暗屏』是也…



這些機種百分之99,都是背光故障多…

不過…還是用測試儀查量看看…

你有看到的,一組電壓是跳動的,另一組則是正常、穩定的電壓…



毋庸置疑……,拆面板查修燈珠就是了…

請記住…拆解面板更換燈珠、或燈管都有一定存在損傷玻璃基板的風險,我們維修人緣不負責任的,要負責就別拆了…,當然!我們也不想搞壞它,只是就是有風險的,要先聲明的…

同意免責聲明,那就來拆解面板修燈珠囉…



這裡就是隱藏於玻璃基板,底下的背光源,它們有亮起才能夠清晰的看到基板上所顯示的影像…



剛好有一組破屏機,整組整條先更新啦…

要來送電試點了……



你看看……,非常的閃亮喔……



要裝回反光片時…

靠!燈珠洞口不對ㄟ…,這型還不能隨意更換燈條ㄋ……



重新找到合適方位的燈條,還沒封裝面板,一切都還來得及的…,我一直以為燈條上的編號是多餘的說…



重新組裝回面板,試機OK的…,又一次安全下莊了…

雖然有免責聲明,我也不是很想把它搞砸的…,我們都是戰戰兢兢的啦…



整機組裝試機…



底下…那個功率計上瓦特數的變化,是調整背光數值時的變化…

請記住!數值越高,面板亮度越高,功耗當然也就越大,功耗變大是因為通過LED燈珠的電流增大了,因為輸出的供應LED燈珠的電壓是不變的…

所以…,你該知道長久在使用的背光LED燈珠,最後會受不了,受不了會怎樣…?就燒毀開路了…,開路了就無法構成迴路,最後就演變成你的電視:『有聲音無影像…』



所以…,你家的電視不要轉得太亮啦…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/29

高雄.液晶電視維修~LG(樂金)型號:42LN5400,啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

聽說台灣有家製造商(做避震器),在參加國際汽車零件展覽時,在他們攤位的背景上劃了一幅我台灣大國旗,並寫著:『台灣精神、世界第一』…,哇靠!這下中國的參展廠商抓狂了…,去看看吧…



乎…好想看看當時的那些情景,一定超爽的…

那麼繼續回來看今天的維修實例,就底下這一台:

LG(樂金)型號:42LN5400



這是它內部的電路分佈…



來測試一下…,送電後有待機紅燈號,啟動後轉為無燈號(熄滅)



還是那一句話,這時背光是要亮起的…,你有看到了吧,它沒有亮起啦!



取來測試具檢測試點中…



你又有看到的…,試點的兩組迴路,電壓一高一低…,擺明著…負載電壓不穩定,有問題啦…



來吧…,拆解面板了…

你看看…,這一台面板內部,多麼的……哈哈…



查檢…汰換…再試點……



OK了…,現在試點已經可以全部點亮了…



回裝面板了…



再試機…



要再來測試它的功耗了,LED的電視更需要注意其功耗…



點亮後~選單背光設定值是在最高的100數值……





我將它數值減半,與及調到最高值100時的功耗,你一看便知道啦…



背光少一半,功耗少了20多W,功耗減少了,電壓輸出沒變,就減少了電流,少了電流燈珠就減少發熱,延長燈珠的壽命啦…

你家電視還沒調整嘛?那就趕快動手喔…

整機組裝熱機了……



這個是背光值50的亮度,如果你可以接受更低背光值的亮度,越低是越好的喔…

又看到這個畫面…傳奇大盜─黑金城,呼呼…其他不說,他的姓名就很傳奇說…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

 本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/25

高雄.液晶電視維修~LG(樂金)型號:32LS3400,送電無反應維修…

哈囉~我是曾仔… 大家午安!大家好~

今天閒暇無事,繼續追趕進度(我看是難以追上啦…,今天都已是9月10日,還在PO寫3月份的維修機器說…)

來看今天的主角:LG(樂金)型號:32LS3400



這是它的內部電路分佈:



我現在送入市電了…,很可惜~待機指示燈號並沒有亮起…





查量其待機輸出電位,你有看到的,電錶中並無量測到輸出電壓… ?





 擺明的!電力供應中心有問題…

往電供板看,也很明顯的看到,電供上有一處被炸開燻得焦黑的痕跡……



我解下電供,更修了這一處,並且單板送電加以測試……

你看,送電後的燈泡亮度(微亮…),顯示其後方電路正常的…,待機DC5V假負載燈泡也有正常點亮(這不就意味著已經排除故障)……?



所以來尬上機器測試了…



這下哭了…

在還沒啟動的當下,僅僅只是送入市電而已說……

哇靠!!!電供它當場爆炸給我看ㄋ…這下~我眼前一片金星說…



先再一次的把被炸的元件再更替…,不過這回爆炸並沒有再燒AC入處的保險…



這回需要再查檢得更周詳一些…,並且除了單板測試待機外,還要強置啟動輸出二次側的電位,它就是機器在送入市電當下,有一個重置復位的動作(需要全部輸出電位再歸零…),就是這個節骨眼在出問題…

也就是當電供的啟動訊號(POWER ON電位)輸入時,啟動電供板APFC時出了問題的…

現在你有看到了…,我已強置讓電供輸出二次側其他電壓……看來已經沒有問題了…



再度尬回機器上電試爆啦……哈哈…剛剛單板測試OK,現在尬上機器當然是OK的……

待機紅燈號已經亮起……



當然一定有待機電位輸出…



有了待機紅燈號,啟動電視就沒有問題了…



整機組裝燒機測試了……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/25

高雄.液晶電視維修~LG(樂金)型號:42LH50YD,送電啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

話說一直輪值著這些收修的維修件,雖然一直趕不上現今時日的維修實例,可是對於今天的主角來說,我倒是記憶猶新…

我們一起來看看今天的主角:LG(樂金)型號:42LH50YD



這是它的內部構造:



我送電了…,也啟動了…



可惜背光並沒有亮起…



再一次來送電測試背光工作條件…,待機時高電位…,啟動後的APFC電壓均無異常…



但是它就是閃亮了一下,並發出異常的高頻磁震聲音,然後就隨即熄滅…



我再這一組PI板上找碴…,可惜並無有效找到目標…



我開始使用一些外接裝置,試圖能否點亮面板背光…

試過外接公用驅動板…



無效啦…



我又找來一組確定功能正常的PI板,雖然它僅有一組背光驅動線路,不過…就僅點亮一個半邊,理論應該也是可行,讓電供板自舉產生背光工作電壓,並加入啟動訊號…

唉…

原機器兩組背光怎麼交叉測試,也都無法點亮,而每次點亮背光的霎那,高頻磁震聲音依然是存在的~

如此這般…,我想已經可以斷定問題不在任何控制電路上……



真正原因應該是出在面板內部的背光源…

各位請記住,拆解面板維修,並不負責面板的任何損傷風險,有碰它就有機率,雖然風險僅是小小的個位數…,但是…誰也不能保證那一次剛好手殘…, 凸槌了…

與主人說明後,那就來拆解維修了…,反正就死馬當活馬醫,醫不好也沒收費用,這機器本來就壞了的,你根本沒損失的,不是嗎?

持續往拆解面板內部前進……



看到了嘛?

就是這裡啦…,就是這裡在跳火,引起所謂的高頻磁震聲音……



靠!還有一隻小強走上冤迋路…



這是無緣的同業友人送我的另一塊面板…

上面的那隻焦黑燈管已經燒斷了,你不得不一定要再更換一隻完好的燈管…



OK了…這邊已經換上了完好燈管…



現在…

你又看到了,試點起來依然不完全點亮…,也一樣在跳火……



我當然是有清除哪些碳化的焦黑處



耐熱絕緣膠布貼了好幾層,你看看…還是跳火燒膠了…



應該清除不夠乾淨,再處理一遍,再把跳火的焦黑痕跡括除更為乾淨些…



你看吧…

這回已經完全點亮了…



看到背光亮啟不再熄滅,當然心中也跟著亮起…,距離完全點亮的前一天,我已跟它耗戰了一整天了說…



別高興得太早,組裝回面板試點才重要!



看來我又可以安全下莊了…



這個當然繼續保留著…



組裝起來熱機了……

在此…再次感謝同業友人鼎力相助,雖然我們無緣再互動…還是藉此機會再次感謝你…

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/24

高雄.液晶電視維修~LG(樂金)型號:50LA6230,開機啟動後,不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看一台大尺寸液晶電視維修過程,是底下這一台:

LG(樂金)型號:50LA6230



現在來測試一下故障現象:

送電後,亮起待機紅燈號(正常…),啟動後,紅燈號熄滅,這時應該要怎樣?



當然就要亮屏…,結果你有看到的…,背光並沒有亮起…



來拆除通往LED背光的導線…

實用測試儀測試的結果,電壓明顯的是跳動不穩定的…



確定的…

背光出了問題,拆解面板處理中…



剛好有這一款型號的備料…,換裝後…

準備再一次送電測試了……



這可真是光芒萬丈啊……



恭喜一下自己,又可以安全下莊,雖說拆解面板,更換燈管、燈珠是不負責面板的任何損壞風險的,前提…,當然還是要以能夠完修它為準則,我也不想搞砸它的啦,不是嗎?

組裝起來熱機了



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/24

高雄.液晶電視維修~LG(樂金)型號:42LC2D,使用一陣子,會顯示不良維修~

哈囉~我是曾仔… 大家午安!大家好~

天空雨勢從沒停過…,咱眾網友用路要多小心ㄟ…

今天繼續來看電視維修…,是底下這一個廠牌、型號:

LG(樂金)型號:42LC2D



其實標題的故障敘述,只是其中一個現象,直接看主人給我的故障說明比較清楚



果然送電啟動後,顯示是正常的…



果然…一陣子熱機後,你有看到的,顯示影像上已經出現了異常…,不過,叫出的選單卻是正常顯示的,這個就有點奇怪了…?



來拆機查檢了…

看到了嘛?歷史悠久的機器,內部的灰塵那就不在話下了…



直接解下防護鐵蓋…



哇靠…,又是這一種主機板,我還真的有點怕它說…,難搞啊…



先解下電源板,汰舊換新一番…

我確定是有翻新的,不過按圖照來看,我應該沒有拍到整新後的正面照…,確定有啦!



再一次上電測試,低頻音依舊是存在的…

循音追尋,低頻音來自於手指的終端顯示電路內傳出……



這下…

可需要大費周章的再解入下一層,來到了終端顯示處理電路的部位…



再在經過對終端顯示電路的除錯後,低頻音效已經正式排除…

現在我需要再來公測一下它的電力功耗…



看到了沒?將近215W…,這不是吃電怪獸,什麼才是吃電怪獸?



來給它調理一下…,最終訂定在功耗160上下,老舊機器怕主人嫌太昏暗…,不過!至少也減輕了近60W的功耗…



這一系列起,開始熱機測試,已經通通排除主人字條中所描述的故障現象了…



看看電視旁的背影,這已經從深夜裡熱機到天明了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/23

高雄.液晶電視維修~LG(樂金)型號:37LK450,啟動熱機一陣子後,會閃爍、暗屏維修~

哈囉~我是曾仔… 大家午安!大家好~

咱南部的鄉親…,你們安好吧?經過尼沙與海棠兩個颱風的肆虐後,期望大家都能平安…

沒事!就別出門了,來看看網路維修文章吧…

今日本篇主角:LG(樂金)型號:37LK450



一收件回來…,要先來搜尋台號,熱機一下…



因為主人說,要熱機一陣子才會出現故障狀況,這個就討厭了…

所以…現在剛開啟,當然是正常啟動顯影的



我當然等不及它出現狀況,先拆機查看啦…



剛好有一組相同的電供板,



我讓它先入替進入燒機中,來看看原板到底何處有狀況 ?





經過一番查檢、汰換…,入替源板測試…





我紀錄了時間點…



哇…又掛了…,背光熄滅跳回待機紅燈



熄滅了…只能紀錄螢幕上的時間點,看來熱機沒有超過1小時ㄟ…,可能沒搔到癢處?



再解下…再處理…



這個好像是另一個時間點…,也說明剛剛的19點多的測試最後是失敗的…



看來我已經陷入苦戰…,夜深了…明早再來跟牠廝殺!





一大早繼續混戰…



最後還是宣告不治…



先入替好的電電供板,以後在查檢了…



故障板留待以後再來查檢了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/22

高雄.液晶電視維修~LG(樂金)型號:32LN540B,啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

首先…

我看是不用介紹了,她的生意已經太好了(當然還是要請大家繼續捧場…),不用我在這邊多嘴,我只是要向她致敬,向社會上所所有有不畏艱難、不怕困苦的鬥士們致敬,昨天剛好看到新聞報導,恭喜台中林熙蕾—林黎勳小姐,終於找到固定店面,可以安安穩穩做生意…繼續加油吧…生命的鬥士們…

以上圖片截取自Youtube



話說回來…孩提、年少時代,其實我也很討厭聽到同儕間喚我外號為『跛腳仔…』,叫『跛豪』的話,還可以接受,哈…,只是那部電影,小時候又還沒有說…,年長後就無所謂了…

好啦…繼續幫她加油…也要來幫我加油喔…,今天還是來看液晶電視維修…,是底下這一個廠牌、型號:LG(樂金)型號:32LN540B



我們直接拆機了…

這是它的內部電路分佈:



這是它所使用的面板…



要來測試一下它的故障狀況:

送電啟動後…,



應該要亮屏的…,你現在看到了…,它的背光並沒有亮起的…,這個便是本機需要排除的故障現象…



此時…順道量測一下背光工作條件…



由上述量測數據,顯示其工作條件通通存在……

繼續來佐證,用測試儀再來試點背光的驅動狀況…,很明顯的電壓一直在浮動漂移中……





沒有錯啦…就是你有問題!

開始拆解面板囉…



以下測試一看便明瞭…

有兩個燈條不正常……



那就整條一一替換…



OK了…



趕緊來回裝試機了…



看來又可以安全下莊…



PI板順便整理一下…



整機組裝熱機了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
