首頁 » 翰視奇(HANNS.G)液晶螢幕維修篇
2018/11/12

高雄、屏東.液晶『電視』、『螢幕』維修~HANNS.G(瀚視奇)型號:HG281D,啟動後無音效輸出維修…

哈囉~我是曾仔… 大家午安!大家好~

今天繼續來看電視維修…,是底下這一個廠牌、型號:HANNS.G(瀚視奇)型號:HG281D



這是它所顯示的畫面…

你一定會說:曾仔…你又再乎弄了…,這是正常顯示嘛…,你要維修什麼勒…?

麥緊張…,甲繼續看落去…再發問?



你看看音量設定在『100』的數值,想嘛知道…,音效沒有輸出啦…



前幾天被一台國際牌唬得一愣一愣的,一直在查修主板上的功放位置,結果是喇叭燒毀…

從今以後,無音效輸出的,首要查量就是喇叭有無短路,先查了再說…



事實證明:喇叭是正常的…



如此這般…,那就需要前進到控制電路做查量…



現在把所有電路都解下…



按照往常處理這型號過程…,主板都是要先做整理的…



不然…你看看這上元件都已燒過頭…,燒過退熱發紫了…,這個不處理,不久的將來…,還是會再回來喝咖啡(所以…,你不要再來電的講述中,說你的機器只有這樣、只有那樣…,拆了查檢了才能揭曉啦…,有些料件早就已經爛透了說…)



這是處理過後的DC TO DC部位…



要再一次送電測試是否音效已經正常…?



死啊啦…,現在送電後…,理論應該要亮起指示燈號的…,現在你看…,它竟然沒有亮ㄟ…



再一次查修、汰換剛剛更替的主機板…

這回已經可以正常啟動…,當然…音效依然是沒有輸出的…
繼續閱讀

2018/05/01

高雄.液晶螢幕維修~HANNS.G(翰視奇)型號:HG281D,送電後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看這一台28吋液晶螢幕維修,以前數位電視還沒普及時,它可能還不算是電視,現在到處都是數位化的視訊盒,只要有AV、有HDMI訊號源可接入螢幕,那就是一台電視了…,因此我感覺這一型28吋獨特尺寸,又有高解析的1920*1200畫素,好像又獲得主人的青睞,因為送修此款螢幕的主人越來越多了…

你看看…手都殘…,照片都拍得霧唼唼的…,重點是也沒有在喝酒說…

咱…眾網友們~拍謝ㄋ…



深呼吸……再拍…

這回不錯了啦…,非常清晰說…



繼續拆解維修下去…

這是它的內部電路分佈…



倒掛在鐵殼內,實在不好查修,兩塊通通解下…

這樣好查檢啦…



現在再看送電啟動後的故障現象…很明顯的手掌遮住的地方,應當要有亮光的,現在並沒有…,這辨識本機器要排除的故障現象,正所謂『開機暗屏』是也…



我一一的來處理它…

我要先整理它的主機板,



看到沒…?長期工作下來…,料件都已焦黑…,這個要更新啦…,不然下一次換它們回來喝咖啡…,當然週邊的濾波也要一併更新…



再度上電測試…,還是不亮屏啦…,剛剛上頭維修的,不是為了亮不亮屏,只是,一回修復後,這塊主板還是要整理,所以先做了…

我再試換了另一塊背光驅動板,再試點…,你有看到的…背光已經亮起了…



不過,好像不好安裝固定…,再換另一塊啦……

還是OK的喔…



再來整理一下,它的電供板…



OK了…



最後!再察覺它的按鍵都不聽使喚…

全部再更新啦…



整機組裝燒機測試了…



提供參考,請多指教!

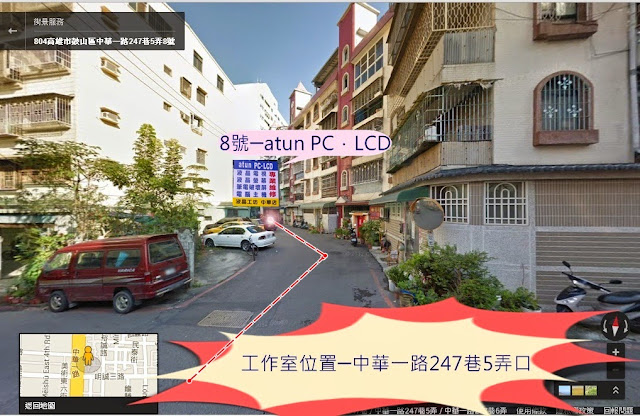

工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/01

高雄.液晶螢幕維修~HANNS.G(翰視奇)型號:HG281,啟動後,顯示白屏維修…

哈囉~我是曾仔… 大家午安!大家好~

嗨…又好久不見了…,咱們不多說了,趕緊來看維修文…

今天來看這一台,今天來看這一台:HANNS.G(翰視奇)型號:HG281



這是它的內部電路分佈:



這是它的故障現象:送電啟動後先顯示了一陣子白屏現象,爾後…,又出現了一些微亮的色彩線條…,沒出現色彩線條,個人會認為比較好醫治,有出獻了,這…恐怕又是難以治療的面板故障問題…



那就來治療看看……



都可以啟動,也能亮屏…,通通不必查檢,直接殺到終端顯示電路部位做查檢啦…



『終端顯示電路』我也查不出所以然…

於是乎繼續挺進…,前往到面板部位做交差查檢……



於是乎…

大膽的給它開刀下去啦…





你看看…

畫面已經正常了說…



再來查檢…整新一下它的電源板…



整機組裝…燒機測試了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/04

高雄.液晶電視維修~HANNspree(翰視奇)型號:HD-420(HSP),啟動後~顯示不良維修…

哈囉~我是曾仔… 大家午安!

大家好~今天繼續來分享液晶電視維修的過程,是底下這一台老機器,其廠牌、型號為:

HANNspree(翰視奇)型號:HD-420(HSP)

乍看之下…,你應該會以為是『HERAN』這一個廠牌的機器(禾聯)吧?其實也算是啦~我想它應該是OEM的產品才對…



出廠銘牌換一個,就是不同廠牌了…



這一個盒內有著重要的電路,主機板就身在其內…



解下主板視訊盒後~要繼續再拆解它的後蓋……



解下後蓋後,我在機器內部的角落~,發現了這一個卡榫…

這不是主板去屏訊號線在使用的屏線扣?這回怎麼鬆脫掉落咧……?這該不會本機器在使用的吧?現在掉落了屏…那怎麼扣得住屏線…?



屏線的事先不要理會,來送電測試看看它的故障狀態~



剛剛發現掉落的屏線扣,確定就是這裡所掉落……你有看到嗎(右邊)?

怪了~這一個終端顯示電路應當有一個保護鐵蓋殼的…現在機器在我手上,這…當然不是第一次的送修的機器,那個鐵殼不知在第幾手維修時,就已不知去向了……





話說……

這主人好像曾經有送修過螢幕,電話中一直斬釘截鐵的說,這台電視曾經讓我修過……如此吟吟……,我是說,在我維修電視的生涯中,真的不曾維修過『HANNspree』這一個廠牌,真的沒有……

其實有無維修過,看看內部維修手法就知道啦…,也不必強辯的……一看便知……

現在送電啟動了…,背光是有出現,只是僅有『黑亮屏』,再一會後…,這才出現了色彩線條,以後就一直這樣子的顯像,這現象~有些客人在報修說明現象時,都會說…

電視現在是:『有聲無影』,這也算對啦…只是對我們維修者來講:就會想像成:『暗屏』故障下的『有聲無影』,這…實在相差甚多啦……



首要的~

先從電力供應中心整理、翻新起……



我來求證一下,為什麼一直口口聲聲說:NCC.KY系列的濾波元件,是如此這般的好用、耐久…,歷經這麼多年使用(2007年份),在所量測的數據來說,它依然是完好如初的…



全板全數更新為超級耐用的NCC.KY系列元件……



小C當然不能放過~



因為它們的質量真的都不行了…



OK了~嶄新的電力供應中心已經呈現在眼前…



這個樣子~趕緊尬回機器再測試…

雖然沒有在一開始啟動後就是『黑亮屏』,不過,這畫面好像也是不能接受,它現在顯示是有影像圖框,不過卻立即當機模糊了……



這回~需要再往上查檢,來到了終端顯示電路部位…



我又有再次送電測試~

在這回,它其實跟一開始載回時的測試是一樣的…,這證明了,剛剛處理完的電源板,根本沒有任何改善的正反應…



再在對終端顯示電路的查檢、處理後……

這回終於已經有了正常影像~畫面挺美的說……



繼續趴著熱機預熱……



在一段時間後…,那屏線不良的狀態已經開始呈現…



最後要來查檢它的主板視訊盒~



一掀開盒蓋,馬上就看到不良爆凸的濾波……



所以啦~這是為什麼一定得把任何地方都要詳細查檢的原因…

這個銅箔已經被前修者拆焊的脫落…



正常的~要像這張圖照內的焊點那樣!



我是已經受夠了這一條原機器屏線~找一組來替代吧!



你看看!屏線PIN座確定是完整沒入TCON板的母座中的……



再一次的測試~一切都已OK了…



關機後再重新測試……影像顯示也是正常的…



終於……可以整機組裝測試了……



電視畫質跟斯容妹妹一樣,亮麗又鮮艷的……不是嗎?

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/03/29

高雄.液晶螢幕維修~HANNSPREE(翰視奇)型號:HF287,使用中…又冒煙~又流汁~

哈囉~我是曾仔… 大家午安!大家好~

今天繼續來看送修液晶螢幕的維修過程…

是底下這一個廠牌、型號:HANNSPREE(翰視奇)型號:HF287





這是它的內部構造:



主人說:機器在使用中,突然機殼上方冒出白煙…,查看中還發覺機殼下方有流出汁液……

當然現在已經被擦拭過了…,不過依然可以看出汁液流出後乾涸的遺跡…



再解下上方防塵鐵蓋~來到電路板位置!



我能料想會是什麼零件流出了大量的汁液…?

沒有錯的~那就底下本機電源電路中的高壓濾波,因為它體積最大,所以『汁液』特別多……哈哈…



除了看到上頭高壓濾波爆凸外,我還看到這一ㄎ洩放電阻外皮被炸飛了一小塊皮削…

不用說~它應該也是掛了……



查看其電路背板,並無任何燒毀痕跡……



這麼一大塊PI電路,你到底出什麼事?



我先來邊換零件…一邊再來查看…

因為著手更換料件的過程中,會比較容易再察覺到新的未被發現的故障料件,這就好比我們在混亂的抽屜中找尋證件一樣,一定要給它翻來覆去的…,不是嗎?

這一個高壓濾波先行替除…



在解下高壓準備拍攝時,我又發覺這個高壓絕緣外皮還起了水泡…?

一般高壓濾波都是因為使用長久,其內部電解液外洩失去功能,進而影響到其他的零件,如『MOS』開關,或是PWM電源IC,致使整個電源電路失去作用…,

我從沒有看過高壓濾波外皮,被燒到外皮起水泡的,這…當然是被高溫所肆虐,如此高溫…又當然是因極大的電流流通過所造成…,而…會是如此…除了『零件短路』所引發的過大電流外…,別無他想…



查檢汰換一些料件後…就要來送電測試…

一開始當然是不順利的……



因為保險絲上的串聯燈泡極為明亮,那就代表著還有短路的地雷未被解除…



雖然~上方的DC:5V風扇運轉得非常順暢,只是在PSON啟動的當下,它卻還是又再爆了~

這個可以從更替下來的料件中看到,有兩組同樣的洩放電阻、同樣的『MOS』在其中得到答案…,我只能說查檢過程中,就是這麼『撲朔迷離』…



不過…還是得再繼續查檢下去……,繼續埋首於迷迷茫茫的電源線路中……,再一次的『峰迴路轉』…案情有了轉機……

這…是再一次替換後,送電啟動的結果,現在二次側已經有DC12、5V的輸出了…



尬回機器上繼續測試,一切狀態都已良好……



排除故障後~當然需要再將所所有有的濾波元件再更替……

本來已經將防塵蓋密封了,我是又再一次拆解鐵蓋再拍照的,我必須跟主人述說著這一個更換的過程,光是說說…,倒不如來個『有圖有真相~』您說是不是…?



在組裝過程~

我又發覺這一些按鍵都已不良~一併全數更替再做防銹處理!



OK了~封蓋組裝整機測試……



最後我才發覺它是1920*1200解析度的螢幕,那就只能說:這…一切都是值得的…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/03/01

高雄.液晶螢幕維修~HANNS.G(翰視奇)型號:HG 282N,啟動後僅有『黑亮屏』,選單破圖維修~

哈囉~我是曾仔… 大家早安!大家好~

今天來看早期的一台大螢幕維修~

是底下這一台,其廠牌、型號為:HANNS.G(翰視奇)型號:HG 282N





底下是它的故障現象:

送電後!可以啟動,也有亮背光~



 只是一直都沒有影像顯示,正所謂『黑亮屏』故障是也…



這期間叫出選單,是呈現這樣的『破圖』現象,而且還破得非常嚴重!



不過~拔除訊號線後,所顯示的『NO SIGNAL(無訊號輸入)』,卻又正常無誤!

靠~這還真的有點難以捉模…?



來拆機查檢了…



本機以前曾經交手過!

如:

底下這一處,拆得最不順,我感覺它好像是拼裝上去的,螺絲的拆解非常的不順暢!



就底下這兩張圖照來說,應該是有被拆解過!

不過…導線被壓在鐵盒蓋下,這有點殘忍了,它應該穿過鐵殼孔的,還好是喇叭的音源線,要是它是電源導線,又被壓破絕緣皮,這下可就非同小可了~



這是鐵盒內的兩塊控制電路!



根據前一個同型維修實例經驗來看~

我其實還是有對其做了許多查修,與零件更替~



無奈的是,我依然無法排除其故障點~

依上回的實例參考,最後…我還是朝著更改主板方向前進~

又因這一個實例(如:液晶螢幕維修~DELL(戴爾)型號:2408WFPb,送電無反應!排除萬難…強改驅動主板!)來說,更改為有電視功能的驅動公板,對於本機器面板來說,已經不能符合需求~



因此…現在給它入替一塊小型單一輸入介面─『D SUB』功能的小板來試點…



他是可以上到最高畫素1920*1200的,非常吻合面板的最高支援畫素,當然也是主人所期盼的~



不過為了能驅動本機器背光,這樣仍須沿用原機器的電源供應板!不然,又需要像上回實例那樣,連同電源板一起砍掉重新來過…,如能延用原機器電源板~那是再好不過了……

所以我跟它耗費了很多時間,為了能夠繼續使用它…

這是當時實驗它的線路啟動,所銜接的線路圖照!



最後當然順利如願!

不過~我需要來查檢一下電源板上的一些濾波~



你看看~解下的小C,其『ESR』普遍上都已升高~這些當然需要更新~



更改小型驅動板,就不必像電視驅動板那樣,這麼勞師動眾,要考量安裝,又要電割鐵殼……,乎~實在是不好改裝~



現在它一切都很正常了~



在一邊熱機的當下~

我察覺它的背光,還真是耀眼又奪目,而且面板背蓋還真是燙手~



我來給它尬上功率計!

底下是所測得的數據,瓦特數竟然是上百的:102.3W,這樣~有點嚇人……這只不過才28吋的面板說……



這個需要好好的調理一下它的功耗~

最後調理的結果:功耗就給它調降在80W左右~再低一些當然是更好,只是這樣亮度又嫌過暗了些…



這樣與原來就相差了20多W,雖然只是降低近一ㄎ省電燈泡的瓦特數,一個月下來也不會少多少coco,至少機器不會燙熱,既能長命又百歲啦…



再來…

為了更吻合本機器功能~我要將原機器的按鍵板也一起接入,使其功能更為正常化



這裡是最終鐵殼內的改裝後的控制線路!



雖然按鍵板功能已經接入,指示燈也能正常顯示,不過,這些按鍵早已失去功用,必須于以全數更新~否則也是白接…



全數更新後,再加強防鏽處理一下…



最後的機器背後如圖照:



最終上到1920*1200畫素的顯示畫面!

我認為無論從『D SUB』或是從『HDMI』輸入,就我們人類肉眼看來,幾乎相差無幾……,你真的不必在意要從哪個介面輸入!



主人來到工作室,看到這1200畫素的畫面,也是這樣說:還真的沒差,根本看不出~



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/01/02

高雄.液晶螢幕維修~HANNS.G(翰視奇)型號:HH251,啟動後暗屏維修~

眾『婉君』!大家好~

各位午安~今天是11月底了~時間在過還真是快…,一轉眼這一個年度就僅剩下最後的一個月,真是時光飛逝……

今天持續來看一台液晶螢幕的維修~是底下這一台:HANNS.G(翰視奇)型號:HH251,持續的拆解拍照,最後什麼型號也沒拍到,就抓它來當型號照~



主人說:已經不亮了一陣子,也已經把它晾了一陣子…

我在測試時是這樣~有亮屏~但是有個角落較暗!最後就熄滅了……



這個狀況~

讓我想起以前維修過的同型案例:

液晶螢幕維修~HANNS.G(翰視奇)型號:HH251,送電後無反應維修~

又如:

液晶螢幕維修~HANNS.G 型號:HF257,啟動後閃爍、昏暗!隨即暗屏~

拆幾後蓋後,也不必再拆解控制電路的保護蓋,直接就先取來兩組燈管來外接測試,



你有看到的~

外接的燈管,非常的閃亮,也不會熄滅~跟以前的實例是相當的~



所以~

不必再說了,直接來去除電路~



要來拆解面板~更換燈管了……



這個是25吋的面板,真的是難搞啦~

我雖然也有準備了此款面板的料件,只是接下來的步驟,讓人不敢置信,怎麼如此之……



我拆解了面板~

先前說一個角落較暗,就是現在你看來較為泛黃的那個部位~



連同內部的那個白色反光片,也都腐蝕脫落~到底是怎樣造成,讓人覺得匪夷所思……



我本來~

已經焊接好所有的線材,結果安裝測試後,發現它一閃即滅~

現在又給它解下再做測試~

你可以看到~新入替的燈管,無論是用公板測試,還是用原PI板測試,真的都是點不亮的!靠~難到…新買的燈管有問題?



我不信?

我又用了自制的測試面板冶具來試點,原先在上頭無法全亮的燈管,現在在這一組測試具中,卻非常的光亮……



所以~是原機PI板驅動有問題嗎?



我又取來另一組燈管組,用原PI板來試點~

呵呵…,驅動良好,非常的閃亮啊……



於是乎…

在下不信邪~又取了另4隻裸燈管來試點,哭了…,依然是驅動不良,根本不會亮!



再裝回另一種有燈罩的24吋燈管組,它卻又亮的不得了……

我開始要摔頭了……



那麼你會說,是不是有燈罩與無燈罩有差別啊…?

我也覺得……



所以~乾脆也把燈罩拆除~也來裸燈管試點看看……



哈哈…,,我又傻笑了……,很亮啊…



上述經過~

便是本次更換燈管,所遭遇讓人不解的過程…,至今一直還是不解,新訂的燈管是良好的,這個有更換過的,這一台內部更換的就是這種裸燈管~如:

ASUS(華碩)型號:VE246H,24吋液晶螢幕!出售中~

這台已經售出幾乎半年以上了說…

不管了啦~這一台趕緊把它處理起來再說……



經過較長時間的維修過程~

讓這些擴散片跑進雜削,一定得處理乾淨~



組裝回面板,測試結果是良好的~



緊接著~

當然是要整新原機的PI板~



再把玻璃基板擦拭得『ㄅ』亮的……



OK了~

我又恢復以往明亮的光彩了……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/12/03

高雄.液晶螢幕維修~HANNS.G(翰視奇)型號:HH251,送電後無反應維修~

咱…親愛的眾網友~大家好!

大家晚安~

今天還是沒有下雨……,大伙請節約用水ㄟ……

今天換來看一台液晶螢幕的維修~是底下這個廠牌、型號~

HANNS.G(翰視奇)型號:HH251

各位還記得當年遇到的那台被惡搞的case嗎?如:

HANNS.G(瀚視奇)型號:HH251,送電無反應!(其實是被惡搞的~)

現在本篇主角,如假包換!絕對跟上述連結是一模一樣的~

來看看其內部,真實、正確面貌應該是要怎樣的呈現~



這是它的故障現象~送電後指示燈號並沒有亮起說…



先拆解了前蓋~



這邊~

現在這個樣式!才是真正的原機風貌~



這一個區塊主板位置,倒掛在鐵蓋內,還有一點難拆解說…



PI板上不見有爆凸的元件!



當時那台被惡搞的AC電源插座,是要這個樣式的固定在PI板上的~



而不是這個樣式的固定方式~

所以~我說根本就是在惡搞!這~這~實在有傷維修同業的信譽說…



 這一個位置PI板連結到主板的導線,現在可以看到是安好如初的風貌~



而不是像惡搞的那樣~

PI板上PIN座不見了,導線也被剪斷了一頭~真的是...啦~





 查量過PI板的二次側輸出~是OK的!



按照一貫維修手法(所以~你不必再來電中…,質問我會全數更替所有的濾波嗎?)~還是要先將PI板的二次側濾波於以全數更新~



很可惜的~它的電源指示燈依然是沒有亮起~



前進到它的主板做查檢~



經過對主板的查檢、更替……

OK的~這回指示燈已經亮起了~



慘了~竟然是白屏~



別急啦~剛剛只是在測試燈號,所以屏線並沒有裝入面板~

這回顯示就正常了~



再將起其它尚未更替的『小C~』,也一併替換掉~再補強它的背板焊點~



這是最終整新完善的PI板~



順道將屏線金屬腳位,除銹防氧保養一下ㄟ…



OK的~狀況非常的良好啦~

現在將它放在『atun 液晶大賣場』網拍銷售喔~有需要的請親臨本工作室看機啦~

HANNS.G(翰視奇)型號:HH251,25吋液晶螢幕!出售中~



提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/23

高雄.液晶螢幕維修~HANNS.G(翰視奇)型號:HF237,送電無反應維修!

咱…親愛的眾網友~大家好!

乎~乎~

真正是台灣史上頭一遭,『監獄風雲』這部電影的情節真實上演,真正驚死人啦~

結局是……,唉~只有這一句話:『早知如此;何必當初~』,善哉善哉~

今天來把上一回那一檔3台同業送修的螢幕,來做個了解~

上一回,已在這一篇中提到其中一台,如:

液晶螢幕維修~PHILIPS(飛利浦)型號:192E,送電無反應維修~

這一回來述說其中較大尺寸的本篇主角:

HANNS.G(翰視奇)型號:HF237



就是它~HANNS.G(翰視奇)型號:HF237



我送電了~



可惜~指示燈並沒有亮起~





 來拆機查檢了~

這一台的構造,與一些奇美的機種是相當的,如:

液晶螢幕維修~CHIMEI(奇美)型號:24EA,在使用中冒煙後屏幕熄滅~

它還有一款是22EA的型號,也是相同的構造!而本篇主角~大概是奇美OEM的吧?

所以ㄋ~在拆解上是相同的手法,也還是要從正面拆解~



這樣上翻起來~就可以看到內部的電路構造~



眼前一看!它的PI板



在這個部位~有了許多爆凸的元件!



解下PI板~

當然不必急著去拆解重焊那些故障元件!



我們來看這一處~

這一塊小板,是隸屬於PI板上高壓部位的開關控制電路~

你有看到!經過長時間的運轉,它的周遭已經變得焦黃,顯示其經常處與高溫狀態下,這就是在下經常在說的:『吃足重鹹』!你知道的,『吃重鹹!』對身體不好咩~



相對的,在電路上也是行不通的~

你看看~不該導通的元件,現在已經是『0』阻值~



這種電路設計!真正是『姚加春』伊小妹,叫做『姚腳瘡』~



還得解下這些接腳~



這才可以來處理這塊小小電路板~



 重新再焊回!



當然要給它加裝一下散熱片!ㄢㄋ…卡涼~卡烏凍頭!

這時再來替換上爆凸的元件,也還不遲啦…



你看一送電!就可以亮起指示燈號~也可以正常的顯示影像!!!



到了這邊~也可以給它完工收修了~



我ㄋ~

當然不是這樣的手法!再次解下PI板!

要來將其他未更替的元件,全面性的于已更替!



並且將背部焊點于已加強~甲補一ㄟ啦~



OK的~這才可以放心的組裝回去~



來給它熱機囉…



3台的另一台,也已完修~一起預熱囉~你看到圖照中前面的那一台,就是當時還未完修的那個前一個維修實例,PHILIPS那台19吋的啦~

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/11

高雄.液晶螢幕維修~HANNS.G(翰視奇)型號:HG282N,畫面顯示閃爍不止,及驅動主板改裝維修~

咱…親愛的眾網友~大家好!

最近幾天天氣冷啊…大家要多多留意自身保暖喔~

今天來看一台外地寄件來的維修品,是底下這個廠牌、型號:

HANNS.G(翰視奇)型號:HG282N

收到這一個維修件,我真是嚇了一跳說…



內部裝的就是本機器~HANNS.G(翰視奇)型號:HG282N



很奇怪說~

上一回的實例,那一台如網友所說的『神主牌』(不是會有一組喇叭嗎?),這回這一台怎麼都沒有看見?如:液晶螢幕維修~HANNS.G(瀚視奇)型號:HG282N,送電不亮屏~



來看看它的故障情況~

開機啟動後,有顯示畫面啦~不過~這是靜態下的拍攝~畫素也是比較粗糙的設定~



而在調整最高支援畫素後,使用螢幕測試程式測試時,是這樣的狀況~



就是如此這般的閃爍…

你可能認為它應該算畫面會消失是吧?再來看另一個程式的測試狀況:

這樣有夠閃了吧?

那麼來拆機查檢了~

其實~第一個步驟我就哭了說…

第一個螺絲十字孔就崩牙了~我一直努力的拆解它們……



最後就是這麼的不幸…,剩下兩隻螺絲真的無法解下,而偏偏它們就這麼的左、右各來一隻…,讓我怎麼搬弄就是無法鬆動它…

最後只得使出不得不的殺手鐧,最粗暴的下下一招,用鐵鋸來把它鋸斷…



解開了一端,剩下一ㄎ螺絲,便可以轉動它,因而可以鬆動的解下它~

乎呼……

終於將5個腳架的固定螺絲都給解下,這樣大概花費我1個多小時的時間說…



所以現在背蓋看來有一片小刮傷…



也終於得以進入本機的控制電路~



很巧的一個位置~剛剛所鋸的位置的螺絲柱,還稍微完整的保留著…



來看看它的控制電路~



先從主板查檢吧~因為那些背面焊點都有被整補過~



主板電源端的這兩ㄎ,更替得有點突兀~



這是我最後修復、整新後的主板~



送電測試!OK的不再閃爍~



靜態拍攝看不準,直接再上程式做動態攝影~



給它多做預熱一下~



緊接著~要再來處理它的電力供應中心~



OK了~兩片重要控制電路都已處理完善~當然顯示上是一定不會再出現閃爍的現象~



其實我拍攝這兩張,是它還有另外一個現象,就是它會出水平藍色的閃爍亮線絲~現在看來當然也是沒有再出現的啦~



最後在固定腳架時,那個被我閹割過的螺絲位置,因為還保有一點螺紋,所以還是可以再做固定的~



這樣一路預熱也都沒事~



一直到了晚上,一直是OK的…,最後我給它稍做待機再重新開機的下一個動作起……~

它竟然變成這等顯示畫面…………,這下真無言到極點了~






繼續閱讀
2017/10/08

高雄.液晶螢幕維修~HANNS.G(瀚視奇)型號:HG281D,送電無反應維修~

咱…親愛的眾網友~大家晚安~大家好!

這一兩天實在是熱得受不了~再過幾天,眼見就要進入10月份了說,結果~還說昨天(103.09.15)竟然飆破高雄80幾年來的高溫紀錄,阿真正是滴『裝笑維~』

今天來看一台HANNS.G(翰視奇)的液晶螢幕維修~

底下是它的型號、及外觀~



這是它的故障現象:

送電了~指示燈並無亮起~也可以簡單說:『它送電無任何反應~』



趕緊拆機來查看看…



兩主要電路板都拆卸下來~



再來測試一遍遍~按到手指頭破皮了都沒用啦~



現在來給它測量一下~

你可以看到,PI板送入主板的主供應電壓,DC:5V,這回在這邊測量出來,還是可以用唱的說:『…飄來飄去,就這樣飄來飄去…』



不過ㄋ~當我將PI板的PIN口拔除,直接測量PIN口上的電壓是穩定、不跳動的~

這回~會不會再上演被它整得『死去活來』的戲碼ㄋ…?如:



先來查檢主板吧~



經過對主板的查檢~及汰換更替~一送電就有亮啟動燈號了~



而且~是可隨意的控制的~



送入訊號~一切都是OK的~



給它趴著熱機一會再說~



在前不久的一些同機種的維修實例中~如:

液晶螢幕維修~HANNS.G(翰視奇)型號:HG-281D,使用一段時間後會暗屏~

液晶螢幕維修~HANNS.G(瀚視奇)型號:HG282N,送電不亮屏~

我們得知,雖然是同尺寸的面板,但因所用的廠牌不同,至使其所產生的故障狀態,都會不盡相同,以前早期使用類似像282N這個型號的面板時,我還曾經對它的高壓驅動板讚譽有加,如今換成今日本實例這種面板時,就要在它還會發生故障前,來個預防,甲注一支『預防射ㄟ~』



解下它~整新~再補強囉…



安ㄋ~『卡!凍ㄟ久啦…』

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:



 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/10/06

高雄.液晶螢幕維修~HANNS.G 型號:HF257,啟動後閃爍、昏暗!隨即暗屏維修~

咱…親愛的眾網友~大家好!

剛剛我把高雄在地電台DJ們,獻唱的一首為『高雄氣爆』所錄製的歌曲 ─ 『阮的故鄉─高雄』,長期轉貼在側欄位的最上方,大家可以點播來觀賞(尤其第二段那些重唱的地方,呼呼~我都不知道DJ們唱功還真是『一流ㄟ』ㄋ…),並且持續來為氣爆地區的災民朋友,『加油~甲鼓勵!』

其實~這是昨天就該PO出的文章,後來因為我又長征到屏東內埔去載運電視,所以…

來看本篇的主角:

HANNspree(HANNS.G)翰視奇,型號:HF257



這是解開後蓋的內部電路分佈~

你還記得以前的那一台嗎?

HANNS.G(瀚視奇)型號:HH251,送電無反應!(其實是被惡搞的~)



這個樣子~

才是所有電路的原始風貌~



AC電源入座,是這個樣子來焊接~而不是3隻接腳反向朝上,這根本擺明是惡搞的嘛~真是有損維修同業的形象,非常要不得啦…



PI板進入AD板的導線,是這個樣子的接法,沒有PIN座,我都不知當時是怎樣找出所有的接線位置的說…



這是我點亮面板後的顯示狀態,你不說會熄滅變成『暗屏』嗎?啊~怎麼沒有啊?

別急~你看下下一張,那是我有一組用外接的燈管下去試點的結果~,兩組都接內部的燈管只是亮一下就熄滅了的~

各位請注意看圖照下延,有兩處極亮的地方(較透光處),我問了主人,主人的回應是:一買來就有的~ㄟ…這有點奇怪說………?



這一天忙完所有工作~

我有空檔來處理它,要怎麼處置它ㄋ?當然是要來拆面板更換燈管,請記住喔~這是25吋的啊~可不是平常的19吋、22吋那種小『case』的…

我先試點一下,要再次植入的新燈管~



上組內接,下組外接,這樣都會亮著不熄滅,不過!就是不能兩組都內接啦~



解下所有電路,要開始入侵面板囉…



到此~是解下玻璃基板後的剩餘背光模組部位,你可以看到那些『XX片』有些部位已被薰黃、薰焦~這是燈管惹的禍咩~



在上面解下玻璃基板時,我已有注意過,基板尚無任何沾粘的痕跡~

到這裡~你應該又看到為何當時點亮面板時,有兩處『極亮』的地方,現在答案就在這裡揭曉,兩處極亮處,就是這邊所造成~好像是『水漬』



這一塊面板應該是進了水,底框還嚴重生銹說~



25吋的燈管~難啦…

經過好一番手腳,終於將它搞定(有幾個小時說…),真是超難搞的~



後來那一片被薰的焦黃的那片『稜鏡片』,我就不再給它加入了~

這樣子並不影響顯示,我試了『肌肉男』,也試了酒精都沒辦法去除那些焦黃的地方,所以~索性乾脆不再加裝進去~

這樣子與上頭(剛拆卸下基板時相比較),看來不再有焦黃的現象~



這是重新組裝面板後試點的結果~

我『暈』了~

雖然基板沒有給它搞破,但是卻出現一條亮線,這…實在是無言說…

所以~這也就是我在維修更新燈管時,常跟客戶說明的一點,要是拆面板換燈管,有何『三長兩短』,這可不能叫我負責啊~所說的大概就是這一類的情況啦~



我真的沒有去傷害它,這本來就有風險存在~

沒有傷害它,可以在後來得到證明,因為它在點亮一段時間後(10來分鐘),那條亮線從此消失的無影無蹤~自然中消失了~



我本來不想再整新PI板了,你有看到上頭我已將它組裝起來~

亮線不見了~當然要再繼續下一個步驟,那就是來整新、補強它的PI板囉…



OK的~我是用24吋的燈管拉長重新再植入的,所以你可以看到右半邊較為昏暗一點,不過~並不影響視覺啦~總之不再熄滅是最終的原則,不是嗎?



來欣賞一下~高雄在地電台的DJ們深情的、用心的演出~

期待高雄~浴火鳳凰!一心、二聖、三多~再度『凱旋』…

本機器於atun PC.LCD 液晶(LCD)大賣場   出售中~

題供參考~請多指教~



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/10/05

高雄.液晶螢幕維修~HANNS.G(瀚視奇)型號:HG282N,送電不亮屏維修~

咱…親愛的眾網友~大家好!

忙忙碌碌一下子又來到星期五,這一周還是過得超快的啦~

今天來看一台前些時候維修的螢幕,是28吋的喔~說到28吋!大家應該都會想到HANNS.G(瀚視奇)這一個廠牌,一起來看看囉…

底下本機器外觀照:

與同廠牌另一型號:HG281D,算是相同的外觀,如:

液晶螢幕維修~HANNS.G(翰視奇)型號:HG-281D,使用一段時間後會暗屏~





唯一外觀上的差別就是它的背後多了一對翅膀,有網友諷刺說:『多了這一對『神主牌』』就要多好幾千塊喔…?真是夠了~呵呵…

其實這一對長方形的黑盒子,是它的外置喇叭,讓你觀賞由AV或『Y』端子輸入的音訊~



這是它的故障現象~

啟動後,指示燈僅轉換為『藍燈』,其他的通通沒有出現!

這個與許多液晶電視的故障現象是相同的,只是由於現在本機所選擇的『訊號源』未知,因次也不能做任何的判斷?



唯一的辦法僅能拆機做查檢…



屏幕不亮!

首先~就來查檢它的高壓驅動板,我要知道它的工作條件為何?



再次送電,讓它啟動!

指示燈還有啟動轉換,屏幕是一定不會亮的,因為根本沒有工作電壓啊~

所以~屏幕不亮是正常的啦~『有亮!』那才奇怪咧…



拆開控制電路鐵殼~繼續再做確認!



也把兩塊電路板解下,再做一次送電確認!



它真的二次側,沒有電壓輸出說…



那麼來特別『款待』它…



我在查量中~發現這一些雙二極體,焊接在板上時,任何腳位都是『兩兩相通』的,以為撿到『軟』的了說…,結果~我拆解下來測量後,卻是任何腳位都不相通,它們根本沒事說…???



而底下在板子上的線路,卻依然是短路的…,想必這…『案情』並不單純…



在經過一番查檢與汰換,你看看…本板電源二次側已經有了工作電壓輸出



來尬回機器做測試!



背光很亮喔~也有藍屏~



在排除故障後,繼續對本電力供應中心,做整新~做補強~





 OK了喔~可以收工交差了~

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/29

高雄.液晶螢幕維修~HANNS.G(翰視奇)型號:HG-281D,使用一段時間後會暗屏維修~

咱…親愛的眾網友~大家好!

今天來看一台HSANNS.G(翰視奇)的液晶維修,好大的一台,不知是要把它當螢幕看待?還是要當電視修?

上面標題說得明白:使用一段時間會自動熄滅!大概都是一個多小時吧…

一起來看看囉~

這型以前修過多台,如:

HANNS.G(翰視奇)!型號:HG281D,顯示色彩線條,無畫面!

液晶螢幕維修~又見HANNS.G(翰視奇)型號:HG281D,這回是送電無反應!

看狀況~似乎什麼情況都曾發生過得樣子~



像主人所說的,一開始是可以正常顯示的~



後來就自行熄滅了~

現在我看照片,才覺得有誤!沒送電當然是暗屏啊~

不是這樣的,可能是我看到暗屏了,要把它拍下,沒有察覺我已拔起插頭,但是~是真的熄滅了的啦~



這邊的控制電路先不用理它~



先來把這一塊電路搞定再說~



看來都無外傷,也無焦黑吃重鹹的地方,查量它~汰換更替囉~



這是本機使用的面板型號~



排除暗屏的電路後!

另一個處理重點,就是本機常會發生的事故,那就是:『送電無反應!』,以及會在使用中  ─ 『自動熄滅』,這裡的『自動熄滅』,是連著電源燈一起熄滅,而不是像上頭的那種現象喔~

那麼這些都要找它來處理,也就是底下這一塊電路,雖然現在它沒事,不代表以後它不會出現!

一起處理,以免機器再度二修,在同機型中,我有遇過的故障現像,一定想辦法一併處理,ㄢㄋ~『卡麥乎策!』

所以繼續解下主板,做整新~翻修補強的動作~



我紀錄了再次試機的時間點~



趴著繼續預熱!



已經經過死亡時間點囉~確定是OK的啦~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/05

高雄.液晶螢幕維修~HANNS.G(翰視奇)型號:HX191A,啟動無顯示訊號,既畫面跳動不停維修~

各位早安~
被一台古老的32吋液晶電視所拖延,主板故障是費事的,也無新品可以更換,唯有一途,更新公用的驅動主板,是最恰當不過得事情,只是更新公板,瑣碎的事情也是不少,因此囉…


停了1~2天沒有來噗維修文,今天就來看穿插在古老電視維修期間內送件維修的LCD~
這是它的外觀照,是HANNS.G(翰視奇)型號:HX191A~
這個以前有碰過,如:

液晶螢幕維修~被棄修的  HANNSG(翰視奇)型號:HX191A,啟動後亮一下即暗屏!

那些維修實例,內部的控制電路有些是不一樣的~




這是它的故障畫面,乍看的霎那,以為是一般的故障 ─ 『暗屏』,不過從側邊看,你可以看到它有亮著背光~這與暗屏或是不送電不亮屏的情況相差甚多~





拆機查檢囉~
這裡可以看到這台的內部,應該是…不曾送修過?真正是有『凍頭』ㄋ~





這是它的內部電路照,跟那台被我誤判的實例,是相同的電路板~





看了整組電路~看也看不出所以然~問題似乎不是出在這整組電路上!



那也只是猜測,起來自製的測試模組試點看看?
還是有亮背光,不過~依然是『黑亮屏』,無顯示任何訊號!






持續再向後方的電路做查檢~
你已經有看到它正常的顯示訊號了吧~






在正常顯示後,我再加強了它的PI模組電路,做一些重點更新及補強的動作~






再將按鍵全數更新及加強防銹處理~ㄢㄋ~『屋功夫毋~』




可惡的是,當我組裝了一半,再做一次測試時,ㄟㄟ~它竟然出現顯示跳動的畫面!
乎乎~這…真正是『盧死』人ㄋ~如:

https://www.youtube.com/watch?v=gZfit1QwFvU







再度拆機~對其TCON上的各處電位做詳測,並再做一些重點的更新~




OK的~這台螢幕還保持得非常完善絢麗說~很漂亮的面板啦~




在查檢中~我似乎感覺到,本機像是在冷機長久後,會異常機率較高,因此~在隔了一夜的早晨,再次做測試的送電動作~
你有看到的,一啟動電源隨即顯示無訊號輸入的LOGO,這……非常的正常喔~



提供參考,請多指教!


工作室附近Google街景:








工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
1
