首頁 » TOSHIBA(東芝)液晶電視維修篇
2018/12/20

高雄、屏東.液晶『電視』、『螢幕』維修~TOSHIBA(東芝)型號:42CV500G,有待機紅燈號,無法啟動維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看這一台液晶電視維修…,是底下這一個機種、型號:TOSHIBA(東芝)型號:42CV500G



這是它的內部電路分佈:



故障現象是:

送電後有待機紅燈號,可惜無法啟動…



其他的先不用查檢…

來看一下功率計的功耗走勢…,現在機器功耗停留在16~17W,這個當然是不對盤的…,因為待機功耗頂多在0.2~0.4W,16~7W明顯的是主機板沒有成功復位,簡單說沒有跑完送電後的流程,總的來說,就是機器沒有來到待機的位置…,所以你沒辦法啟動它…



解下主機板…查量…除錯囉…



經過一番查修…

你看看…,現在送電後的功率計,幾乎沒有功耗…



有到達待機位置…,啟動電視就不是難事啦…



再一次解下主板…,繼續翻新主板上的料件說…



持續繼續測試…



畫質很漂亮的電視說…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/10/08

高雄、屏東.液晶『電視』、『螢幕』維修~TOSHIBA(東芝)型號:42C3000G,送電無反應維修…

哈囉~我是曾仔… 大家午安!大家好~

今天再來看這一台老液晶電視維修…,其機種、型號為:TOSHIBA(東芝)型號:42C3000G



這台機器維修…,已經算是戰功彪炳了…

上頭已經有一張維修保貼,緊接著又來一張…



最終…

拆解機殼後的內部,已經面目全非…,這當然是無可避免的…

要改驅動公板,有時因為電力不符合主板需求,不如就尬上另一塊電供較為順利…



更改電供…輸出DC24V、以及DC18V…,再透過降壓模組轉降為DC12V給公用驅動公板使用…











現在查檢結果……,DC18V無輸出…



這台改裝有些粗糙…

音源輸出是用焊接的…,



主板上的輸出、入訊號也用焊接的…,很好啦…比較環保…



我當然無法接受這樣的線路…,全部砍掉重煉啦…



就電供故障我也不來了(DC18V輸出的電供,已經不符合現在時下主板的電力需求…)…直接再尬入另一塊電供板…



OK的…



全部線路都歸位,也全部都加入PIN座…



ㄢㄋ…屋專業毋…



 整機組裝…地面預熱囉…



 提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:

 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/26

高雄.液晶電視維修~TOSHIBA(東芝)型號:46CL20S,啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

時光飛逝…歲月如梭……,當年的『921』距今已是18年前,好快好快……

來看今天的主角:TOSHIBA(東芝)型號:46CL20S



這是它內部的淡路分佈:



這是它的故障現象:啟動後…



一回後…它自行熄滅了…



在此同時…,查量其背光工作條件…全部都是存在的…



很明顯的…

這一個電路後方的負載都有『鹹魚』?



查量一下看不到的背光負載是否安康?

看來一切都是OK的數值…



仔細的查看一下背光出入線的定義…



再在入替一隻背光驅動電路後…,開始來熱機測試了…



移防地面…繼續燒機測試……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/25

高雄.液晶電視維修~Toshiba(東芝)型號:40RV700S,啟動後顯示不良維修…

哈囉~我是曾仔… 大家午安!大家好~

利用空檔…,繼續來奮鬥PO維修文

今天來看這一台,Toshiba(東芝)型號:40RV700S



看到沒…?

這一台也是戰功彪炳,領賞了許多維修保固貼…



這是它的內部電路分佈:



這裡則是它的故障現象:顯示不良啦…還挺嚴重的說…



屏線金屬口看來沒事…,當然還是給它清理一番…



看來我是白搭的…,狀況依舊沒有改善…



繼續挺進,前往終端顯示電路查檢…

有看到嘛?整塊電路氧化嚴重啊…



做了必要的清理…,看起更爛了…影像都不見了…



再挺進……

前往面板中查檢……



面板內部的PIN座,還是氧化嚴重說……



再在經過一而再…再而三…的清理……

終於皇天不負苦心人……,影像正常了…,真正是不簡單啊……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/15

高雄.液晶電視維修~TOSHIBA(東芝)型號:42X3000G,啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

各位…好久不見了……

今天來看這一台老機器…,是底下這一個廠牌、型號:

TOSHIBA(東芝)型號:42X3000G



來看看它的內部構造:



我只能說有一點偉大~對於這一對內置的喇叭來說,真是宏偉至極……



現在來測試一下它的故障狀態:



啟動了…轉換為啟動綠燈號,應該是要亮起屏幕的…

你有看到下一張,並無亮起的對吧…?



此時此刻…

我們須查檢它的背光驅動條件是否正常…?現在已經有量測到一個條件…

那就是它的背光工作電壓DC24V,可是還要有一個啟動背光的訊號……



這個本來都從主板發出,但是這一型機器線路繁雜…,最簡單的方式就是繼續深入到下一層,直接找到高壓驅動板的導線PIN端上…

如此這般…便須再大費周章的來拆解它的主機板部位的固定鐵板



很不簡單的…終於來到下一層……



剛剛有測量過…

確定啟動背光的訊號也是有到達驅動板的PIN端上……

所以…,這一對式的背光驅動板,確定是不亮屏的元兇…,而所謂一對的顧名思義,就是兩塊驅動板,那要先從那一塊來著手查量ㄋ…?

老實說:都有遇過,不過還是從『主』的這一塊來查量較為有利……





你看看…

它現在已經亮起背光……



ㄟ…ㄟ…,可是怎麼只有背光勒…?



別急…

剛剛因為拆解高壓驅動板,送入面板的屏線是先行拔除的…

這回藍屏已經出現了…,送入訊號影像顯示也OK……



先趴著讓它熱機一陣子再說…



機器真的老舊了…,連固定螺絲銹蹟斑斑……,我給它上點油……潤滑一下咩……



OK了…整機組裝熱機下去……,影像一樣鮮艷的…不是嗎?



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/01/25

高雄.液晶電視維修~Toshiba(東芝)型號:32HL86G,熱機一會後,畫面就變調了…

眾『婉君』!大家好~

各位晚安~

今天繼續來分享一台液晶電視的維修,是底下這一個廠牌、型號:

Toshiba(東芝)型號:32HL86G



先來直接拆機查看內部電路分佈~



聽主人述說:它一開機是正常顯示的~經過10來分鐘後,隨即風雲變色……

來看看~它是怎樣個風雲變色現象……

現在就來看看…



一送電啟動,還真的是正常顯示的…



幾分鐘後~真的開始風雲變色了~

首先是畫面先定格,再來開始變得暗陳~一直往下暈開……



有時還會再變換到下一個畫面…,不過也還是不良的顯示…



再過一會…,整個畫面就都沒了,變成底下兩張圖照中更為難堪的畫面……



這一台的內部電路構造,算是 難拆解一族的……



我需要一直拆解到這個位置 ~



再來我需要好好款待底下這塊電路板



對於這兩張圖照~

我不知是為了什麼?怎麼跑出這一塊電路板,因為它根本與本機器無關~



當然~既然已經拆解到此,也要順便將4條軟排清潔除銹一番…



這一刻!

我開始紀錄它的熱機時段~



來到這個時候~

已經過了1個多小時了~看來死亡交叉時間已經安然度過了…



看看它的購買日期,還真的有點年紀了ㄋ,聽主人說:當年可花了好多好多鈔票購買的說~



OK的~又擱是一尾活龍了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/12/28

高雄.液晶電視維修~Toshiba(東芝)型號:32C3000G,啟動後不亮屏維修~

眾『婉君』!大家好~

各位午安~按照輪值今天要換來看一台液晶電視的維修~

不過ㄋ~先來提一下在Blog左邊欄位內,有一小欄,專門排列了在Google的Blog內的十大網路熱門文章,一年多前,高雄氣爆發生不久後,我PO了這一篇:省錢DIY維修~家用電烤箱!送電不加熱、既溫控開關改裝維修~,時間經過一年多,婉君們不斷的點擊閱讀,現在這一篇文章已經攀升到我這個Blog內熱門文章第一名~

現在!『atun』牌烤箱當然還是健在的,在這期間也有許多網路上的朋友來電詢問維修烤箱事宜~哈…哈…這個沒有在做維修服務,純粹教大家如何『DIY維修』,有時間的可以跟家人、小朋友來個親子維修樂趣~至於液晶方面就不建議你照著圖片自行DIY下去,因為不是看了圖片,買了圖片的零件,回來裝上就好的~

正所謂:『按圖索驥術難靈…』,各家廠商製造的螢幕非有一定範本,也不是同型的機器就會有同樣的故障現象,你的手法與維修構想,跟我的一定又不同,最重要的還是要有那些基礎,沒有基礎『黑白武~』,最後只讓地球徒增不該存在的『3C垃圾』!也就是:『DIY維修手下的亡魂~』


好啦~回來看本篇電視維修文章,說到『DIY』,還有點停不了…

本篇主角:Toshiba(東芝)型號:32C3000G


先來解下它的後蓋~看看內部的電路架構~


這邊是它的故障現象~

啟動後~綠燈已經亮起,只是…,屏幕並沒有亮起~這就本次要排除的故障現象,正逤為:『開機暗屏』


『開機暗屏!』,要來找這『一對寶』來做查檢…


送電!動態測量看看…?

很明顯的~背光驅動的工作條件都是有到位的~


那麼…這不就擺明了~這一對寶出了很大的問題,問題是它是『一對寶』?一對就是有兩片,那我該找哪一片開刀才是正確的ㄋ…?會不會是兩片都有問題啊~?這也是難說啦~



在經過對這『一對寶』的查檢、汰換後,現在已經看到背光有亮起~


送入訊號也是OK的~


上頭處理完畢後,也熱機好一陣子,一切都是正常的,送回客戶住所…

沒想到在客戶處用了兩週後,客戶再度來電,它又故態復發了…,ㄋㄟㄢㄋ…



我想~舊板修是修得好,只是耐久性都不是很好啦(我是就這一組來講)~看了看…想了想…還是換一組才是長久之計啦……


又OK了~

那時時值6月份,至今已經過了3個月,客戶不曾再來電了啦…


提供參考,請多指教!


工作室附近Google街景:


工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/12/12

高雄.液晶電視維修~Toshiba(東芝)型號:40RV700S,啟動後!僅顯示啟動綠燈,再來就沒有任何影像輸出維修…

眾『婉君』!大家好~

今天持續來看一台液晶電視的維修~是底下這一個廠牌、型號:

Toshiba(東芝)型號:40RV700S



內部很是簡約~

解開後蓋!就僅有這兩塊電路板,當然還會有其它屬於面板部位的高壓驅動板,與及終端顯示處理的電路板~這個先不在查檢範圍內~



來看一下它的故障狀態~送電了,有亮起待機紅燈~這個OK啦~



啟動了~也有轉換成綠燈號!



可是再來~就什麼都沒有再出現了~不亮屏~也沒有背光~更沒有聲音輸出~什麼都沒有……



在啟動當下~查量了電源板~

該有的電位,一切都是有輸出的…,這聲『害』啊啦……



重點還在後頭,在綠燈號啟動的當下,想要用遙控關機,卻是關不了的~

我嚴重懷疑主機板大故障啦~因為已經查量了所有的主機板上工作電位,在毋其它任何嫌疑之下……



我開始使用原機電源板,作為公用驅動板電力驅動~



試點了面板的好壞!

你現在已經看到了~它的顯示已經正常了~



不過~想要延用原機器電力供應中心~

這必須花點功夫,因為強制短接輸出,原機電源板是無法正常使用的~



更改公板~就是會有一堆麻煩事~現在!所有的線路通通不夠長~全部的導線都需要一一的加長~真的是挺費事的說……

相信我~要不是為了讓電視再度亮起來,我也不是挺喜歡更改公板的啦~



其實~不讓它再度亮起也是挺可惜的~

你不覺得~它亮起來依然鮮豔奪目、亮麗非凡嗎?



有些品牌的IR接收板,還真的是無比的『機車』,超級難改的說……



先前~就很清爽的控制電路~

改裝後!更為單薄了~



不過~只要它能夠亮起~那又有何關係……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/01

高雄.液晶電視維修~DIY維修手下亡魂 PART Ⅵ Toshiba(東芝)型號:37HL86G,一路被修到掛!

各位週末午安~
繼上回一篇DIY維修手下亡魂 PART Ⅴ(
液晶螢幕維修~DIY手下亡魂 PART  BenQ(明基)型號:FP93V,啟動後閃亮一下既熄滅~後,很快的~又有了續集PART Ⅵ,這回主角換成一台電視,是Toshiba(東芝)廠牌,型號是:37HL86G~

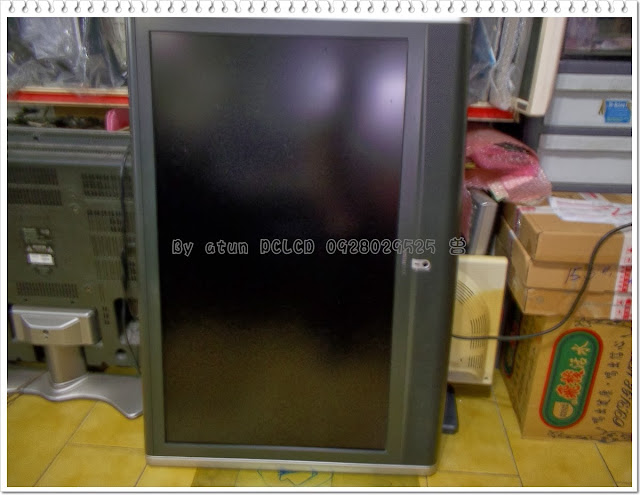

底下是它的外觀照,是壁掛式的~所以只好將其側立!06年(95年代)!它也還是一台老機器啦~




我標題已經提了~真的是一路被主人,DIY維修到掛的~
現在送到我這的測試是已經送電無反應了,主人說:『他自己著手更新『AS15』,只有更新它而已,後來…,不啟動了,又給電源板洗澡,洗澡是用接點清潔劑,哇~這下子真的是...了~
主人親自送來工作是的,不然~我就…~
來拆機查檢~看看是否可以妙手來給它回春~







找到機殼內還有棉花棒~


注意看一下它的待機電壓(照片拍得不是很清楚),電壓似乎有點不足,只有4.多V,經過一番的修修補補和清潔~

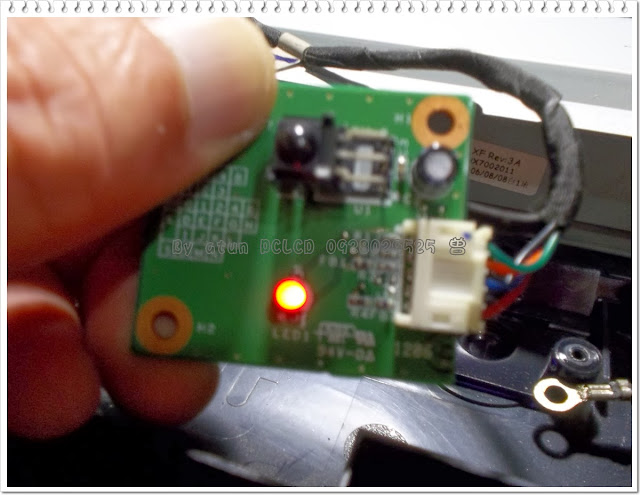

妳看已經有了待機燈號~也啟動轉換為綠燈!



也已經可以驅動背光~看來似乎沒有被玩掛?


本機視訊裝置,挺大挺長的一大個~我不準備接入它們的訊號!



先用主板上的『D-SUB』訊號源來測試就好~背光依然有亮!


可惜的是:就僅有亮背光,並沒有顯示訊號!也就是以前常處理的故障現象 ─ 『黑亮屏!』,這下子~心中已經暗自叫苦了~只有一個念頭 ─ 『壞啊!』

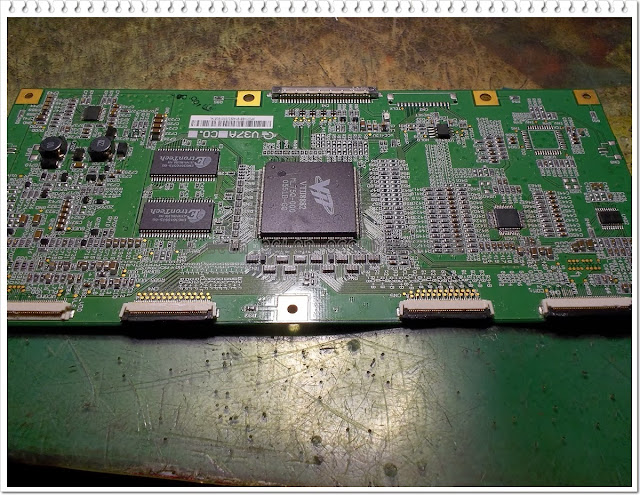

硬著頭皮~繼續前進到本機的T-CON部位!我先看到屏線PIN兩邊的牛角彈力扣有被拉扯變形~


主人說換過『AS15』!先來瞧瞧把它焊得怎樣?
下一張圖妳是有看到的,有一個腳位銅箔不見了~照片中是看不出吧?印象中~應該還有一些針腳是牽錫在一起的~


我準備解下它的軟排,哇~一碰它就脫落!
這不是我幹的,應是主人不懂拆卸的『眉角~』,所造成的,其它的故障先不理會,光這個排扣PIN,就該把整塊T-CON給更新!那個排扣我肯定不會焊!


排扣的事先不理會了~
來看看這個AS15底下的銅箔變成怎樣?



我解下AS15查看銅箔的狀況,根據AS15資料顯示,脫落的那個腳位正好為接地腳,不接它應該可行,其他的!雖然都有斷裂,但!似乎還可以再焊接得起來~
想想~好吧!那我就跟它再耗一次看看!






剛剛上頭有說了:『有一些針腳是牽錫在一起的!』
因此~在主人焊完『AS15』後送電測試的當下~這個位置的保險絲,是確定不保險的~

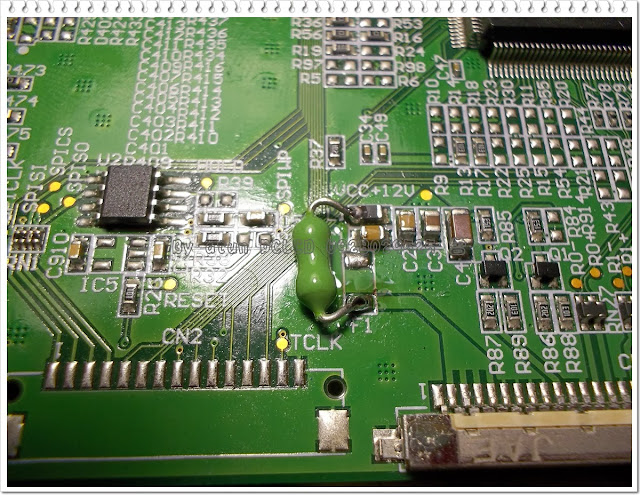

沒有這麼長的貼片型保險絲,用一ㄎ電阻式的來替代吧~



我耗費許多時間~來拼裝那個軟排扣!
也終於皇天不負苦心人,它~終於正常顯示了~




其實~修這台有很多很多的小插曲~不過~實在不能描述得太深入,不然~文章的內容會變得落落長~
接下來~我實在不敢再碰它了~把它牢牢的固定住!剛好~T-CON的外蓋,也可以加強固定它!


再測試一遍!也是OK的~


這個背蓋上的壁掛孔,有些已經被主人扯斷了~害我莫名奇妙找不到正確的位置!


最後!背蓋竟然就無法密合,這~又苦了我好久說~


最後當然是有將背蓋固定好~看吧!非常的光鮮亮麗!

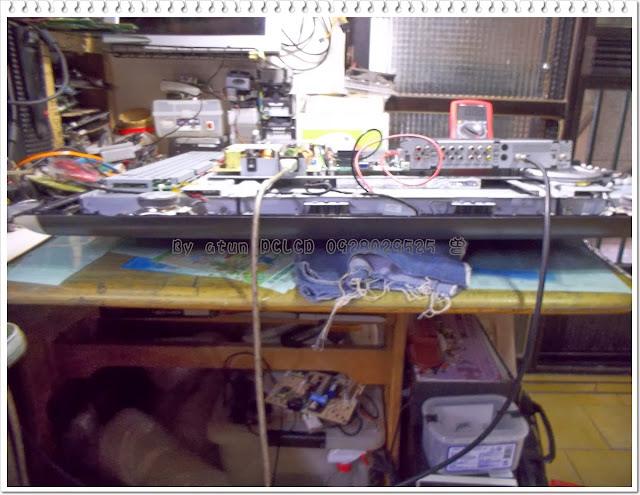

就趴著讓它熱機囉~這樣應該可以收工了吧?也是該完畢了?




唉~
它不讓我收工!鬧脾氣ㄋ~再預熱2~30分鐘後,嘿嘿~它竟然自動斷電了~
又來了~有夠糟踏人ㄋ~



我只得再次拆機~再做測量~
雖然掀開背蓋做測試,斷電的時間延長了很多,但是最後!它依舊還是熄滅!
熄滅後是還有待機紅燈的,因此~我可以測得它的待機5VSB,其他的12V、24V在熄滅後,都是測量不到的,顯然~主人當時的洗板動作,對它的電源板造成嚴重的損傷啦~繼續再查囉~





OK的~搖了3天的鈴鐺~噹!噹!噹!終於將主角的靈魂給喚回來了~
還是老一句話!奉勸各位就不要再自行DIY維修了~很難~很難~救回來的~我說得是真的~



提供參考,請多指教!

工作室附近Google街景:





工作室地理位置:


維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
