首頁 » 華碩(ASUS)液晶螢幕維修篇
2018/04/12

高雄.液晶螢幕維修~ASUS(華碩)型號:VH232,無法關機,也無法待機維修…

哈囉~我是曾仔… 大家午安!大家好~

今天持續來看一台近日外地寄件來維修的液晶螢幕……

是底下這一個廠牌、型號:ASUS(華碩)型號:VH232



這是與主人聯繫的對話:

這是它的故障現象:

送電後…,在沒有輸入訊號源的當下…

指示燈號在啟動瞬間後,理當在偵測到無訊號輸入的狀態下,轉為待機燈號,並且關閉螢幕…

不過~它其實不然…,除了無法轉為待機狀態外…,我現在想要關閉電源件,也是無作用的…



這是它內部的電路分佈:



解下它們…

我怎麼看…它們都是超優電路,無一處有吃重鹹焦黃的部位,更不用說會有爆凸的任何元件!



在經過對按鍵板的料件更換…



現在已經可以關閉電源鍵…,不過…



我想它的韌體可能受損…

試著重新寫入韌體~我是在無加裝面板顯示的狀態下,查看它的動作…



很慘…

還是一樣無法轉為待機狀態…



那下張圖照這個是怎麼回事?這不是已經待機了嘛?

是的…

這是我再重新接入面板顯示後,發現它還是在『HDMI』輸入源下,後來轉為『D-SUB』、或是『DVI』的輸入源下,就可以進入待機狀態,我以為輸入源在『HDMI』的狀態是一定會有燒機模式的狀態



後來再度求證主人,確定以前是可以進入待機模式,關閉螢幕的……







如此這般…

很明顯的,問題僅改善了一半,另一個無法待機關閉螢幕的動作還是不正常……

我再一度拆機,早先PI板上料件更新動作,順便留一下圖照:

事後我這仔細一看,這好像是先前還沒更換料件的圖照,不過確定的…我是有更換的…



這時不知為何?我工作紀錄用的相機,突然出了狀況,相機螢幕顯示的顏色是紅色的,圖框有點模糊,圖形邊框還有密集的鋸齒狀……

所以記錄下來的圖照就如同底下……



這是再一次對主板查檢的結果:

現在動作正確無誤,『HDMI』輸入源下已經可以在無輸入訊號下轉為待機燈號,並且關閉螢幕……



圖照靜態下不好查看:來點動態的:

提供參考,請多指教!

註:

事後也很奇妙,當我送修相機去到維修店家處,再一次開機要秀給店家看故障現象時…,它竟然莫名其好了,是不是印證了壞掉的機器都怕師父來著…,於是乎文章底下那一段影片才能夠正常顯示無誤……,真是太奇妙了,不過師父有說:可能是一個叫『CCD』的故障,將來可能還會再壞掉,準備一下預購金囉…

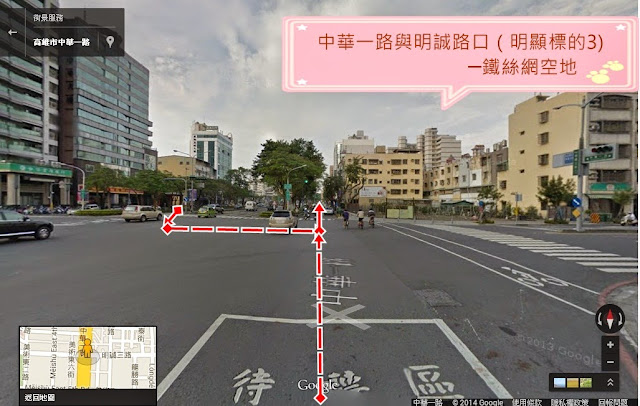

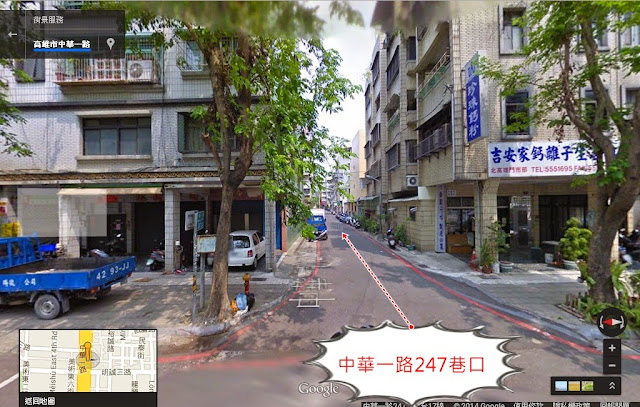

工作室附近Google街景:

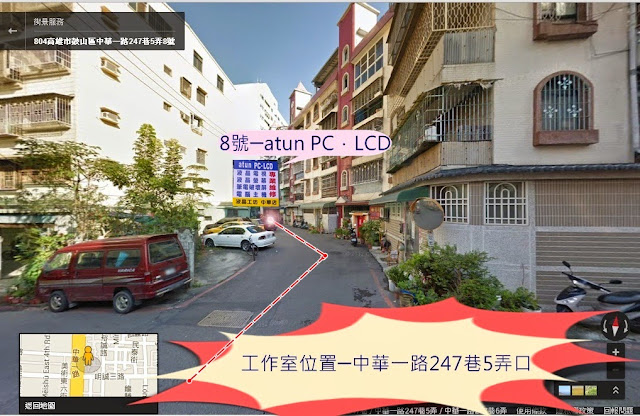

工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/04

高雄.液晶螢幕維修~ASUS(華碩)型號:VS208,D—SUB訊號源無法偵測、顯示維修…

哈囉~我是曾仔… 大家午安!

大家好~近期一直往北上來回奔波…,一下子茄萣~一下子湖內…,還真是忙翻了……

今天又有了空閒…,來看一台20吋的螢幕維修,是底下這一個廠牌、型號:

ASUS(華碩)型號:VS208

你一定會問…?

阿…現在不是好好的嘛?



是的~在送DVI訊號源當下是正常顯示的…

只是你如何切換輸入源,都還是只能在DVI訊號源下顯示…



我這張是要拍攝它是在DVI訊號源下顯示的,不過…相機就沒螢幕顯示的快,還是沒能拍攝到…



拍它的機器背後,也是一樣的…

現在就在DVI訊號源上……



那麼~來拆機查檢了…



不要被這個導線公PIN蒙騙了…,這台也是LED的背光源,只是銜接PIN做成以前CCFL的PIN座方式而已……



繼續拆解…



看這樣式…都無任何不良的異像…(眼光銳利的你,有看到異樣嘛?)



 我先將通往主板工作電壓濾波加大……,期望得到更好的工作電壓…

老實說…原機上的值量真的也太小了……



很可惜…,這樣的動作並沒有帶來好結果…

我開始對主板下手,首先就對它的EEPROM下手…

清空後~重新再上機是顯示在『VGA』訊號源上的……



只可惜…,使用燒錄器在線偵測時,程式依然無法偵測到D-SUB的訊號源……



目光一直停留在此處的我,這…才發現了……

原來D-SUB進入的線路中,有這一ㄎ小芝麻冒泡了…



 從廢板裡找一ㄎ相似腳位的小芝麻來替換……



到此……

我是不是該興高采烈的來上機送電測試……很想……

不過~話說回來……,無緣無故的,沒事小芝麻怎麼會冒泡…?

動手再查量一下周遭的元件,周遭的貼片小C都是短路的…,還有前端一ㄎ6腳(絲印:C30HF,封裝SOT23-6),也與其他板上同型的IC量測起來不同(查不到資料,就要查看板上有無同型號的IC再來判斷…)

我其實先解焊了一ㄎROM(這一ㄎ也短路),不過,並沒有排除短路,後來才再將這一ㄎ6腳IC(C30HF)解下,才得以解除短路現象……



問題來了…

那這一ㄎIC,一直無法找到資料,又沒有可以代用的,那…該怎辦…?



不管了…

反正頂多也只是故障依舊,偵測不到D-SUB訊號而已……

那就送電吧……

現在起…各位還是改變一下習慣,在使用螢幕時,我想應該先送入訊號線,再來插入電源線,『時機』…有時就這麼不巧啦……



而這回…我再度送入VGA訊號,螢幕啟動了…



影像顯示也是正常的……



就這麼預熱一段時間…,一切狀況也多良好……



長久以來…

對於現今螢幕內部的控制盒,不鎖螺絲,改用金屬膠帶來固定感到無奈…,因為拆除後,並沒有金屬鋁膠帶可以使用……

這回…不惜代價…給它買了一捲……



你看看……

就是這麼服貼,黏性也不錯…,又增加了接地係數……



此時…再一次的線上拷貝韌體…



這回也能從VGA訊號源上,偵測到主板晶片……,沒有問題啦…



所以~可以完修~整機組裝來燒機測試了



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/03/28

高雄.液晶螢幕維修~ASUS(華碩)型號:VS198,送電後!藍燈號閃爍無法啟動…

哈囉~我是曾仔… 大家早安!大家好~

今天繼續來看液晶螢幕的維修~

是底下這一台廠牌、型號:ASUS(華碩)型號:VS198



這一類型的19吋液晶螢幕,雖然號稱為19吋,其實內部的面板都只有18.5吋,再加上拉長面板的16:9比例,與原先早期16:10時代的19吋相比較,實在是相差甚多…

從它的解析度來說:16:10的19吋其畫素為1440*900,而當今號稱的19吋卻只有1366*768,因此…你家早期(16:10時代)故障的19吋液晶螢幕,若是面板還是OK的話,你可千萬別遺棄它,你應當找一家可以信賴的工作室好好的整理一下,比你買新的還要划算的…,我說的是它的面板面積,現在大家不都流行著『CP』值嗎…?



這是它內部構造…



這裡是它的故障現象:

送電後~藍燈號就一直閃爍…一直閃爍…永無休止………,當然也不會啟動!



這是解下的兩塊控制電路~

你一定看不出它們有何異常之處…我也看不出啦…



任何零件看起來都是非常的亮麗如新……



我在底下圖照這樣的接法,它送電後是可以跑完全程,進入到待機狀態下的橘燈號!

這個樣子是說:僅有PI板與主板兩相測試的狀態之下……





那麼~要是不接面板,再將背光負載加入做測試ㄎ…?它也還是正常……



若是兩個負載都加入~那當然不行~



要不…

我僅加入了玻璃基板這個負載(但是~背光不要接入…?),它也還是閃爍……



所以……

這樣的交叉測試後~萬夫所指……,好像是面板的終端顯示處理電路有問題…是吧?



我當然不是很相信~

所以~我再取來自製的測試冶具接入面板做測試,這樣就很容易區隔到底面板這一個負載有沒有事?



你有看到的~

自製的冶具,能夠跑完所有的啟動程式,一直到進入待機橘燈號!



如此這般……

我只好又回到原來的這兩塊板子,回到原始點來檢視這兩塊板子……

你們兩塊…哪一個有問題?趕快自己招了吧…



再在經過對上述兩塊電路的查檢、汰換後~

它已經可以跑完所有開機自檢測試…,來到了待機狀態!



所以~

當然已經可以驅動面板!顯示是正常的……





整機組裝燒機測試了……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/03/24

高雄.液晶螢幕維修~ASUS(華碩)型號:VK246H,啟動後有顯示!按鍵無作用、無訊時無法待機且背光持續亮著…

哈囉~我是曾仔… 大家午安!大家好~

某天午後~正坐在全高雄市最便宜的粉圓冰店座位上消暑解熱時……

電話鈴聲響起~主人述說著:本篇主角的故障現象,重點就是按鍵無法使用?心中也想著,按鍵失靈,算是液晶螢幕最常遇見的問題,我給這位主人的說明是:我維修螢幕不單只就你的按鍵做處理,其它的電路也會一併做查檢、整新、再補強……,要是維修價位能接受,你就送件前來做查檢…,於是乎……,我們就來看看這一台螢幕的維修過程……

主人整箱帶過來~

內容物:ASUS(華碩)型號:VK246H



這是一手的維修機器,看來主人還真看得起我ㄋ…



我跟主人都被唬弄了……

現在看到這一類型的貼片式按鍵,雖然在VW195D這個型號上,常常好發按鍵失常以至於無法開機的狀態,只是現在測量本機按鍵板上的按鍵,卻是一切都很正常,而且雖是同為貼片型的按鍵,型號樣式好像不是很相像!

我只相信電錶的測量數據,所以我跟主人都被唬弄了,雖然是按鍵失靈,但是並非是按鍵自體金屬點氧化接觸不良的故障!而是另一個更大的隱憂…?



其實~一開始送電測試的畫面是這樣的…

螢幕有亮背光,但是無訊號影像顯示,是亮著啟動的藍燈號,可是卻沒辦法關機!



電腦顯卡確定設定為同步輸出的,它理當要有影像顯示才對!



而按鍵也確定全部都沒有作用,記住喔…是全部喔……這個有詭異啦~



再解控制電路部位~



解下這兩個重要控制電路!



現在!你有看到的,通往高壓部位的電位上的濾波都已爆凸,而主板上的轉換電源部位也已變色!

這…就是為什麼,所謂的按鍵失靈,我不會就按鍵這個單一部位來做維修,而是要整機全面性來查檢~來整新~來更替~

事實擺在眼前…我的維修思路、手法才是正確的!不是嗎?



著手全面整新這兩塊電路!



這邊是整理完善的兩塊電路!



看來~

再一次的送電測試!我們已經可以看到影像顯示了……好像可以收工了……



不要高興得太早……,魔鬼一直都隱藏在其中……

現在!

我再一次調整按鍵!F…!按鍵還是沒有作用ㄋ…



再一次查量按鍵…

確定都是良好的啊……



重新插拔電源後~

哇啊……,隆港款ㄋ……,還是一樣沒有影像顯示!跟先前故障現象一樣,靠…,那剛剛上頭的處理不就都白搭了…



還有一個故障現象!

底下已經關閉電腦,現在是無訊號輸入的~

我的正常電腦螢幕已在待機橘燈號,可是本篇主角還在亮背光,顯示藍色燈號…

這聲……安ㄋ…是麥如何是好……



再度拆解主板查檢中……



你看現在的動作是不是正常了~

送入訊號~啟動藍燈…



拔除訊號~轉為待機橘燈…



也可以關閉電源燈號!



 來上板實測一下~

終於選單已經可以被叫出,那也意味著按鍵已經恢復正常……



我們再試一遍,無訊號輸入時的機器狀況……



OK的!確定進入休眠狀態的橘燈號!螢幕也有熄滅…



 整機組裝預熱了~



再試一遍!所有的開、關機動作……你認為它的動作有正常嗎?

所以…從頭到尾也沒有就按鍵板上的按鍵做過更修動作,完完全全都不是按鍵自體的故障,更不要認為:不開機就是按鍵開關有問題?沒有這一回事的……,有的電視不開機,客人直接就問說換一個『紅外線接收器』多少錢…?因為的電視不開機,可能是接收器壞了…?

還有的會問說:我的電視一切都很好,只是不能開機……,啊這叫我如再答下去……

總得來之……,有故障現象都要查檢,你問我是那裡故障?就還是只有拆機查檢才能知曉的…不要隨意自行判斷…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/03/19

高雄.液晶螢幕維修~ASUS(華碩)型號:VS228,送電後~藍燈號閃爍、無法啟動維修…

哈囉~我是曾仔… 大家午安!大家好~

本日!換來看一台液晶螢幕的維修~是底下這一台:

ASUS(華碩)型號:VS228



這是它的故障現象!

送電了~也會啟動轉換為藍燈號,不過一霎那間指示燈號又熄滅了,就這樣週而復始的閃爍著…,當然它並不會亮屏……



 拆解背蓋進入機器內部~

我們看到控制盒固定膠帶已被撕離…,可想而知…這並非是第一手維修了~



這是它的內部控制電路~

看來一切無恙……



看似無恙!就是最難處理的一種故障!

因為不知哪裡有問題?所以兩塊電路都要做大部份的整新、更替……



你看現在已經可以跑完整個開機動作,一直到待機中……



依據上頭圖示!

看來已經排除故障點了…

我繼續再加強兩個電路~



我說過了~我會利用這一些粗壯的金屬銅腳,加減…加強一下散熱係數……



整個電路!

就是那些二次整流部位吃較『重鹹』…



現在看圖照,我感覺只加入這麼一小段,似乎稍嫌不足…,下次再多加長一些…



突然~

我又在電路背後發現新型的電源控制IC,它以後不要出問題……



 再度上電測試!一切狀況看似良好…



來給它尬上面板再試機看看……



亮起藍燈…



再來……

ㄎㄅ了……,怎麼還是熄滅!

看來上頭所有的整理都是多餘的,也不會啦~即使已經真正排除故障,上頭那些動作我還是得做,只是早一步處理而已……



這個情形~

我想到剛剛有位客戶來電,開口就問:『有沒有VX2235WM的面板?』

問了原由說:『它的機器指示燈會閃爍(亮一下…暗掉!),自己有去買了兩塊它的電路板來換(拆機品),結果還是一樣繼續閃爍…,所以依他認定是面板故障…,問我有沒有這一型的面板?』

由這一位客人的遭遇,又要再一次呼籲DIY族朋友們,真的不必浪費時間、金錢、精力,自己來維修液晶螢幕,雖說二手拆機品網路拍賣一堆,可是也非垂手可得,買到好的那倒沒事,即使是好的良品,也需要再經過整理,才能夠用得長久…

好的~那如果要是買來的是故障品…?亦或是像這位客戶的遭遇勒…?如:

高雄.液晶電視維修~ViewSonic(優派)型號:N4268P-nt,啟動後~不亮屏、亮屏後~又無影像顯示維修…

我想這樣並沒有比較節省費用,反而花費更多人力、物力、與及最重的荷包,不是嗎?

好了…依據他的描述~這豈不是跟現在這個實例完全吻合,我當然告知來電客戶,這個需要查檢啦!一來也不知你買的電路板是好是壞?二來~即使是面板故障,也還是有機會可以修復的~因此……

來著手前進面板的終端顯示處理電路做查檢嘍……



再在!

對終端顯示處理電路做查檢~汰換~

它終於……亮了!



先前控制電路都已整理過了,這回是先苦後甘~

整機組裝預熱了……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/03/12

高雄.液晶螢幕維修~再見!ASUS(華碩)型號:PW201,送電無反應維修~

哈囉~我是曾仔… 大家午安!大家好~

通常來說,同一個機種型號,我是不會接二連三的連續PO出~,有時是因為所遭遇的狀況不同,因此才會在短期間內再見同型機種的維修過程~

所以~在繼上一篇:

液晶螢幕維修~連戰雙螢幕!ASUS(華碩)型號:PW201,送電無反應維修~

沒多久…,我又收到外地寄件來維修的ASUS PW201,一起來看看它的狀況……



看一下出廠日期,『2006』!距今10年的光景,還真是一台不錯的螢幕…



因為現在才第一次送修……



主人來電詢問後,沒有多久就說他已經寄出了~

又沒多久,再一次『Line』我,說忘記將它的外置電源適配器一起寄出~問我需要再補寄嗎?

我是有類似這一個機器的4PIN插頭,只是安培數是否吻合,只有試機以後才知…,當然輸出電壓值是相同的



這是在好久之前,為了測試另一台機器需要用到4PIN線頭,所以把它解焊下來,現在在這邊剛好派上用場~



現在接入電源供應器~電流表指針並沒有移動…



因為機器負載,並沒有啟動,正所謂:『開機無反應』是也……



來查量一下它的動態送電狀態~

電壓明顯已經有進入了保險兩端~





再來…到了後端再查量~電壓就不見了…



顯而易見!

問題還是出在這一塊主機板身上,解下它做查檢~汰換~與及故障排除……



重新再上電測試!電源供應器上的電流表已經有移動,很明顯的說明後端的負載已經有了啟動作用!



所以~機器的觸控按鍵板燈號已經亮起~



散熱用銅片,我是一直都購買一堆的~



排除故障後~緊接著…

幫忙它們加強加焊銅碑來散熱,這是一定要做的啦…有多加裝幾片銅碑,總比沒裝的還好吧~



再來就是要更替一些電源部位的濾波元件!



這是最後整新完善的主機板~



重新尬回機器,再一次上電,當然一切都是『妹』有問題的……

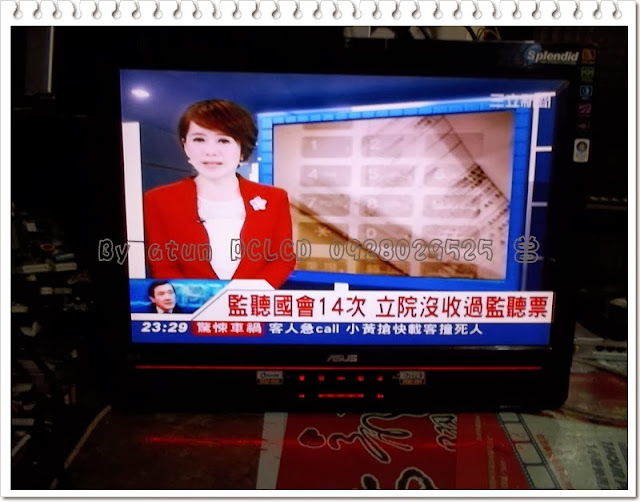

顯示上一切也是OK啦~



一個午休醒來~

狀況上一切都還是良好的~



唯獨……

不得了了……,『蟲蟲危機』已經開始上演了啦~

好久以前~也遇過的蟲鳴叫聲,這一回又上演了~

如:

台北天母寄件維修~ASUS(華碩)型號:PW201,送電無反應~修復後!熱機有高頻音,從此…

死啊!啊怎啊~麥安怎……

其實…在上一回連戰雙機時,我心中也曾經想到這一個蟲鳴叫(啾…啾…)的問題,只是那兩台都沒有發生(心中有些問號…),而這一次的維修過程與上一次並沒有兩樣,都是一樣的維修過程,換裝的料件也還是相同,怎麼這台就會,而其他兩台都不會~

當然要說主板是不同一塊,所以才這樣也是可以解釋,還有另一個不相同的狀況,那就是一開始我說的主人未寄送過來的外置電源適配器,前兩台都是原機器的,而現在維修這一台所測試使用的就是與它們不同,安培數稍微不夠,僅僅只有4A,機器原配是6.…A,就是覺得有機會是它們所造成~

所以~

我又換了一ㄎ電源適配器~不過也還是僅有輸出4A而已,在調換後,測試的結果,依然宣告失敗~依然是滿屋~鳥語蟲鳴叫……



現在手邊也無其他更合適的適配器可以測試,本想叫主人把電源再寄過來~

只是心中又想著…既然以前都能把蟲蟲抓掉,這一次應該也還是可以吧…?

我先前曾經將適配器內的料件更新過,有發覺蟲鳴聲出現的時間有拉長,意思是說:要熱機更為長久時間以後才會出現~

為什麼一直懷疑是電源供應器的問題?

因為上一回會出現蟲鳴叫聲的實例,也是用了這一ㄎ電源,那些橡皮筋熔解的圖框還是一直留在那上面…



話雖如此~只是也還是沒有真正屬於它的電源可以測試使用,心中懷疑歸懷疑,就是無法于以測試實驗!

因此~

我先從調整它的功耗下手,一開機啟動就是45W,經過一番調理,下降了10多W,期望它工作溫度不要過高,看看能不能解除蟲鳴叫聲~



很可惜啦~這一方法並沒有奏效,它…還是叫了……



後來~

再在主晶片上加裝了散熱風扇後~這回終於收到了成效!

只是……

這麼一來,我又苦惱了…,你又苦惱什麼ㄋ…?

這個風扇的電力銜接,是在電源入端,並不受任何訊號所控制!因此只要是電源有送入機器,就會啟動運轉(意思是說即使你是待機狀態,風扇還是在運轉…),甚至於像上頭還未開始維修前(都已故障無法顯示了),這樣的銜接,風扇還是照樣運轉無誤!如此這般~豈不也太『掉漆』了嗎?



除非~你拔除電源,或是將電源插在有開、關控制的電源插座上!

雖然主人也同意如此作法,不過~我還是繼續努力的想辦法……

老實說~上頭的主板內,要找尋可受控制的DC:12V是不可能的(因為那是外置電源),若是要找到其他可受控制的DC:5V是一定有的,至少面板的控制電壓便是了~

所以~是不是來做一個所謂的『電子開關』,也就是:『BJT(電晶體)開關控制』就可以了…

這個對於電子科班出身的大眾來說,算是易如反掌~桌上拿柑~是吧?

而我就沒那幸運了~我可非科班出身,這可需要研究研究……,話雖如此~可是我對PNP、NPN的BJT也不算是陌生,上網搜尋一下…



開始了以下的實驗:

應用了各式電阻~再加一個BJT,構成了簡易的晶體開關電路~



此時需要應用兩個電源,兒子電子科的實驗教材成品,在這裡剛好可以派上用場,因為我只有一個單一輸出的電源供應器~



實驗做著做著…,竟然把晶體的接腳給弄斷了



重新尬入基板中~








繼續閱讀
2018/03/12

高雄.液晶螢幕維修~ASUS(華碩)型號:VK191,送電後!藍燈閃爍、無法啟動~

哈囉~我是曾仔… 大家午安!大家好~

今天照輪值,換來看液晶螢幕的維修,是底下這一台:

ASUS(華碩)型號:VK191,常常看我Blog的網友們一定會有印象,以前常常遇到的…



再經過多日的聯繫後,主人終於將螢幕送到工作室來…

看看底下的螢幕邊框,看來也是有經過一番拆卸,查修未果的動作……



在過去…

我們常遇到的故障狀況都是如此連結內動態影片



沒想到這一回遇到的,卻是電源藍燈閃爍不止…



像這一類的,也還是會有遭遇的時刻:



此時需要重新寫入本機型的韌體,這些動作有時並不是喜好DIY維修者們,所能夠修復的…

除了需要有燒寫韌體的燒錄器外,還更需要有此機器的韌體版本



重新寫入韌體後~

機器本身已經可以從送電啟動亮起藍燈號,到偵測無訊號輸入,轉換為待機橘燈號…,跑完整個開機到待機的動作…



當然螢幕上的顯示,也就能夠正常的呈現……



當然你一定會問,怎麼用得好好的,它會突然變成這樣,看它的電路也好像沒事…?

此種狀況正所謂:韌體遺失,造成韌體遺失,其實原因很多樣,有時是記憶體自身不良,又有時是供電電壓不穩定,造成它工作不良,更有時是因為選單動作未完成,而造成遺失……



以前不是常常被教導,你的電腦要按正常動作下來關機,而不能即刻切斷電源,這樣電腦會壞掉,除了怕資料回存來不及外,更怕的就是主機板上的韌體會丟失啦…,一丟失你的電腦就開不了機了,而主機板上的韌體,就是我們常常在說的:『BIOS』…

因此…以後才又出現了所謂:『雙BIOS』的主機板……,怕的就是這個嘛……

因此當恢復正常動作後~

我需要來加強穩定主板的工作電壓…



除了更新濾波外,更加強立下銅碑幫忙散熱……

你知道的,『熱』是所有電子零件的致命傷啦…



看來~現在是已經OK了……



不久後……

也不知是我眼睛花了…?還是電腦有問題…?

現在怎麼覺得圖框邊沿,都會有鋸齒狀的干擾紋路……,這個在剛剛應該是沒有的…



我再換了其他主板~或是更換訊號源都無法解決……

最後當然要再拆入面板內做最後的故障排除…

底下便是正常的畫面了……



終於可以收工測試了~



在這裡~

藉由本次維修,也順便說明一下,你說它的韌體遺失,可有什麼好呈現的數據?

這邊有3~4年前維修它的主板所留下的圖照……,在這裡一併跟大家說明:

有當年替換驅動公板所留下的原機主板,也有一回是全部電路都砍掉重鍊的PI板~

所以~PI板也有、主板也有,不過~就是沒有面板~也沒有按鍵板



故障品在讀寫時,都會有錯誤訊息~



讀出的數據就是這樣:什麼都沒有…?



而當寫入正常韌體後~編程OK,比較也OK後……

當然就可以看到它的正常韌體數據……



 在無面板顯示的狀態下~我們依然可以透過電腦顯卡偵測出其螢幕為:

ASUS VK191



因為無面板顯示!又無按鍵板的指示燈號可看…

所以,要區別不正常狀態,與正常狀態下,有什麼樣的差別,那就只能看主板上,銜接按鍵板PIN端上的電壓輸出狀態!

底下這個是異常狀態時,PIN端上的電位:

非常合理的解釋,為什麼有時故障現象是橘、藍燈號齊亮的紫色燈閃爍,因為兩個電壓都有輸出~但是都是跳動不穩定的電位……



而在正常的狀態下:

明顯的差異就只有兩個電壓,我們可以合理的解釋,第3個腳位是待機燈號電壓輸出,啟動以後,第3個腳位轉換成『0』電位,而第一個啟動燈號腳位亮起,因為它已經有了電壓了…

所以~這樣也就可以證明主機板是正常運作,有被修復成功的……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/02/27

高雄.液晶螢幕維修~連戰雙螢幕!ASUS(華碩)型號:PW201,送電無反應維修~

哈囉~我是曾仔… 大家晚安!大家好~

在忙碌了幾天以後~我們繼續來看這兩台螢幕的維修過程,因為同屬相同廠牌、型號,所以放在同一篇文章來做分享,底下它們的維修過程,一起來看看…

這一台是主人自行從北部帶下來維修的~

主人說:好個月前,有來電詢問過,現在把它帶下來高雄,希望能夠將它修復…

現在我已將外置電源插入機器~



只是~電源指示燈號並無亮起…,正所謂:『送電無反應』是也…



我在拆卸機器後蓋時,發現後蓋已有損壞,斷裂嚴重!

聽主人說,這機器送修原廠兩次了,3、2年就壞一次,每次都花好幾千,阿…到底是幾千?我就沒有再追問下去…

總之後蓋斷裂的事,並非是我造成,『人…』不是我殺的就對了~



後蓋的事,等完修電路後再來做補救~

先來把電路修復卡要緊~

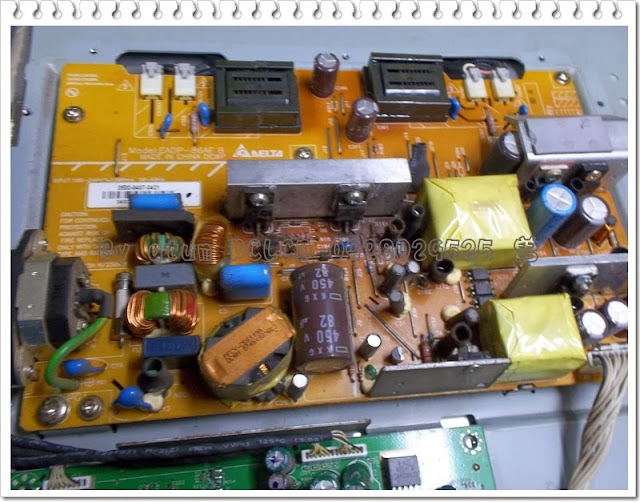

底下是它的內部電路構造~

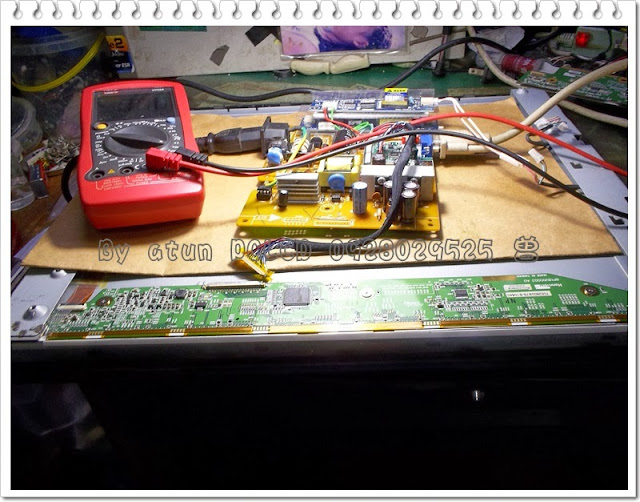

我再一次的送電查量、測試…,確定它到底是外置電源沒有電力進來…?還是主板上DC TO DC轉換有問題…?還是根本就是主晶片故障…?



確定電源是有輸入的,不過我怎麼觸摸還是沒有反應!



 看來~還是主板出了問題~



在經過對主板查量、與汰換!

現在送電已經有反應了!這是好事!



在排除故障現象後~

我先行補強本板吃『重鹹』部位~加裝許多銅板,幫忙這一個部位多增加一些散熱係數~



趕緊來尬回機器測試面板顯示的好壞!

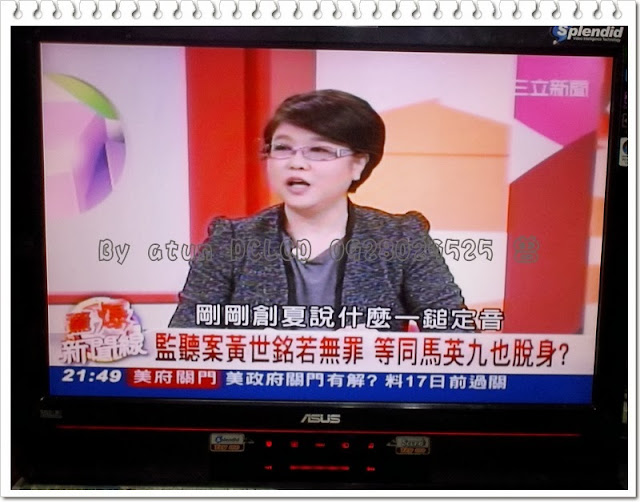

底下圖照看來是OK的!



 我又再次解下它(主板),這回要來測量電源電路上那些重要濾波的優劣?



『ESR』值都還不錯,只有容值有一些下降!

反正都已拆解下來,沒道理再裝回它們~一併更新囉……



這一夜熱機都是ok的啦…夜深了~隔天再戰……



隔天一早再次送電測試,當然也是OK啦~



在預熱的當下!我要想辦法把螢幕後蓋補救一下!

給它來點A、B膠……



經過一段時間的凝固後~

OK的~我只要求用手抓取邊框時,不要再裂開就好,現在看來是有達到效果了…



在組裝機器的當下…



我又收到快遞寄來的大型包裹…



這是原型機器的後背照~



可以給它整機燒機下去了…



打鐵趁熱…緊接著繼續下一台~~~

這是主人在『LINE』中,與我聯繫過的機器,很巧!也還是ASUS(華碩)PW201~



故障狀態一樣是:送電無反應!待機指示燈號沒有亮啟~



不過與上一台不同的是,它好像沒有送修過,保固貼依然是原狀封存著~



趕緊來拆機查檢~



外置電源DC12V,還是有進入主板前端的~



解下主機板查量~並且排除故障!



它送電後已經有了反應,指示燈號在送電一瞬間,會啟動全部亮起……



在排除故障後~

與上一台一樣需要再度補強吃『重鹹部位』的散熱係數!

你可以看到它的電源處理部位,如此焦黃……



這一台我再多加裝了一片(因為它這個部位,比上一台更為焦黃)!期望它有更為良好的散熱!



這一些銅板焊接位置,有些是電源端(有的是DC5V,也有DC1.8V的)有些則是接地端,萬萬不可以互相碰觸到,不然~我其實還想再多加裝1~2片,現在看來是沒啥空間了…



再來~

電源部位的濾波也一併更替!






繼續閱讀
2018/01/10

高雄.液晶螢幕維修~ASUS(華碩)型號:VS247,送電後~藍燈號閃爍無法啟動!

眾『婉君』!大家好~

本週六、日!選前黃金周,各政黨、各候選人,卯足全力做最後的衝刺,來給各個侯選人加油、打氣~甘巴地……

今天持續來看一台液晶螢幕的維修~是底下這一個廠牌、型號:ASUS(華碩)型號:VS247



啟動後~就一直閃爍著藍燈~無法顯示影像,也無法進入待機的橘燈狀態~



拆解機器~

將所有電路通通解下,再一次組合~



我又再一次的送電測試~

怪了~在未接入背光模組及顯示液晶的狀態下~它是可以正常的啟動著的…



試著再將面板納入測試負載中~但是,並未接入背光模組負載~



這時~它又恢復了原先故障現象~藍燈閃爍,無法轉換到待機~



再來~

我試著不加入面板負載,換成僅接入了背光模組…

你一定會說:『一樣的故障現象』~對吧?不對…不對…這時的背光模組是可以驅動點亮的~



如此這般~

兇手幾乎可以確定,是液晶屏的驅動板出了問題~

只是我在對Tcon板的查量,並沒有找出不良的電位處~這下有點不知所措了…幾乎要宣判面板掛點了!!!



最後還是再以自制的面板測試冶具,試點看看以免誤判!



結果你有看到的~

電源指示燈並沒有閃爍,而且液晶屏的顯示還很良好說…這回~真的無言了……



封裝好面板驅動部位~製造商都有警語,叫你不要碰觸它的…



我再度回到控制電路的驅動板上~因為由上述的交叉測量後~

篤定的!就是這兩塊控制電路在搞鬼~



是它?還是它?



再經過對此兩塊電路的查檢、與汰換~

現在已經可以正常驅動及顯示了…



最後~為了讓機器能夠再多活幾年……

再將兩塊電路做了一些整新,以及補強~



你一定又會問:你怎麼老是好好的零件,都要把它們換掉?你有病啊你…?

非也…非也…

我來隨便找一個剛剛汰換下來的濾波做測量,你一看便知道啦…

看到沒…?它的容值有輕微的下降,這也還好啦,重點是它的ESR(等效內阻)已經上升很高,都快從電容變成電阻了~這怎麼會是可用的零件ㄋ…?

所以~以後我對你說,那些都要更新時,你可別質疑啦…絕對是有好處的…



再度送電測試,OK的……



這台機器被主人拆解過,控制電路盒的固定位置已被移動,雖然我還有照著原來位置做了標畫,顯然還是失去原來固定的位準~

還是那一句老話:『別再DIY了,嘿是『無採工』ㄟ啦…』



OK的~繼續再服役下去啦……

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/12/27

高雄.液晶螢幕維修~ASUS(華碩)型號:VH203,使用期間會閃爍、電源熄滅再亮起維修…

眾『婉君』!大家好~

今天輪值,換來看一台液晶螢幕的維修,我從早上到現在一直在挑選…,該要選擇哪一台機器的維修過程,可以讓各位婉君看了以後,覺得是既精彩又刺激的說…

挑了挑~就選擇它了,底下本篇主角:

ASUS(華碩)型號:VH203,希望你會喜歡…



先來看一下它的故障現象,如底下動態影片:



就是這樣的現象,啟動幾分鐘後,就會是這個樣子,一閃一閃…眼睛也一閃一閃…穩『青瞑』ㄟ啦…

所以趕緊來查看它的內部電路控制狀況~



你一定會問是不是燈管的問題?

不是的~

許多來電詢問的電話,通常都只形容影像會閃爍,我當然會說要送件來看過才知,因為到底是背光源在閃,還是影像在閃,其實你也看不出來~而我也是要做過判斷才知~

像本機的狀況,我可確定不是背光在閃,因為它是斷電後的熄滅,又重新再啟動亮起,因此讓你錯覺它是背光在閃爍~



是PI板上電源部位不夠給力嗎?

反正一會完修後,全部的濾波也都需要更新,現在先行更換它們也沒差啦~還可以順便排除心中的疑慮…



現在看我轉移陣地來到了本機主板部位~

可想而知~上頭的步驟,網路上傳說的:『電容換一換就會好~』嘿是…豪小ㄟ啦…

我又對主板做了更替電源DC TO DC的動作~還變更了不同種類型態的DC TO DC



結果如何…?看影片就知道啦…

港款嗎毋蒿啦…

多年前…曾經有網友送一台同型的機器前來,是從桌上摔下來的,面板是沒破,但是因為機殼有碎裂,碎裂物插入『COF』的軟排內,這當然無法修復,最後當然就留下屍體沒有再來取回,而內部的控制電路就一直保留至今…

你看看…包護它們的報紙都已泛黃,顯見其年代真的久遠,依我推測至少4~5年有…



『一毛一樣!』如假包換啦!



尬上它~一切當然都是OK了~



我查量、觸摸過它的主晶片溫度!

更替過後的主晶片溫度,絕對比原來故障的那個還要再低上很多,現在測量起來的溫度也很不錯~



只是最後所有的動作及顯示皆正常下,卻會發生閃爍、斷電的狀態,我想舊板就剩下主晶片沒有動過而已,所以…

我必須為新入替的主板主晶片加裝點散熱的裝置ㄟ,裝風扇?殺雞焉用牛刀…,來個小型散熱鋁座,應該就綽綽有餘…



也為了要讓主晶片工作電壓更為穩定,供電IC再給它多加裝平滑電壓的濾波,一來穩定工作電壓,二來幫忙降壓IC散熱說…



OK的~

這樣千方百計、用心計較,目的當然就是要讓你的螢幕,修復後能夠持久、耐用啦…

這樣應該可以安心的給它組裝起來了~



保證!不再閃爍的喔…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/12/25

高雄.液晶螢幕維修~ASUS(華碩)型號:VW266H,送電無反應維修~

眾『婉君』!大家好~

各位晚安~~

現在正值大伙在吃晚餐,或者是剛剛已經吃飽飯的~為了免於造成不必要的後果,我就暫時先不公佈這一個機器所被造成如此慘烈狀況的真正原因~

先來看看整個維修的過程~

底下是它的外紙盒包裝~看它貼滿了紙貼,那是什麼…?

其實那些貼紙是宅配快遞的貼紙,這一來一往於是就佔滿了整個紙箱,原來在前不久時,主人才剛剛送修了原廠~這實在讓人驚訝,它又故障了……

底下本篇主角:ASUS(華碩)型號:VW266H



這是它的故障現象~

我送入市電,它並沒有亮起待機燈號,無論是藍燈或是橘燈、還是綠燈~

不過ㄋ~在每當我送入市電的霎那,其實它的燈號是有閃爍了一下,就那麼一下下,馬上它就消失~熄滅…



這個是它的大後蓋~真正厚工,特別做了一個大後遮蓋再蓋住背部,目的不知是為了什麼?在我認為那是多餘的,根本增加了散熱不良的因素說…



這是主板部位的輸入介面,與這一篇的主角相差不多,如:

液晶螢幕維修~DIY維修手下亡魂 PART ⅩⅠ!CHIMEI(奇美)型號:CMV222H,送電無反應!



機器上了工作桌時~我並沒有聞到什麼異味,拆解開了後蓋,是有一點點不一樣的味道散發出來~

這時看見了這一個按鍵板,是油油的,還有一些被浸濕的外表~有一點生鏽腐蝕的感覺,當然,按鍵板上的按鍵,也都已經被換過了~難道~這就是那一次原廠的維修嗎?這些焊點看起來不是很及格耶…



眼光往機器中間注視!

哇……

這是怎麼一回事?生鏽!腐蝕!還結了硬塊!



再看一下前蓋!也有許多的汙漬?還是檅物啊?



又看了一下,我所解下的面板~

哈哈~也還是一堆骯髒的污漬~我哭了…這到底是什麼東東啊?



稍微做一下清潔擦拭~



我嚴重且合理的懷疑,它的面板是否還安康?

在維修電路前,特別先來用測試冶具試點它的面板!不然~修好電路才發覺面板已經掛點,那不就白費心機了~

類似這樣的窘境,曾經發生在這一個實例身上,如:

液晶螢幕維修~ASUS(華碩)型號:VW198,啟動後顯示白屏維修~

在那個實例中,我雖然已經成功的修復它,然而在隨後的試點中,它又出現另一問題,它會一閃一閃隨後熄滅,原來面板內的燈管也有問題,這需要再加一些維修費用的(不過主人決定棄修)我也不忍心再收取任何維修費用,只是那也還是可以再修復的,就不曉得事後那個同業有沒有再自行DIY了~這真是維修者的悲哀啊~



現在試點的結果顯示,面板依然是健在的,這…真是出乎我預料之外~

你一定會問了~那個面板顯示不正常啊~

別急~那只是我隨便用一個畫素試點的結果,我只是想看看它的顯示正常與否?



那麼現在就開始來查檢它的電路,看看是怎樣的一個狀況?



現在我已經送入市電,也測量了PI板二次側的輸出~

有的~明明送往主板的工作電壓一直是存在的~



看來最大嫌疑犯,應該就是探針所指的這一塊 ─ 主機板是也…



解下兩塊控制電路~PI板看來非常的康健!



主機板查量各處的主要電位,都是存在的~這下可好了……



經過一番手腳~

我已經將故障點給排除~不過好戲才正要上演……

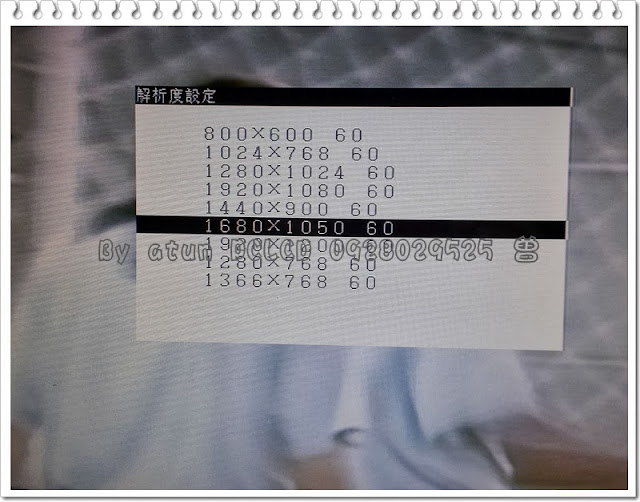

螢幕現在正在顯示著燒機模式的自檢動作!



雖然現在已經排除了故障點~可是我一直在猶豫……

我該不該再繼續下一個步驟~那就是…

雖然先前對面板做了表面的清潔,但是深入面板內部的那些『污檅』咧…,?也該要清理乾淨吧?不然何時面板給掛了,才再扼腕,那是多麼的可惜啊~

我拗不過這一個正當的理由,所以還是把面板給拆了~

現在你有看到的~整個面板下延鐵框的內部,這麼多的汙檅,還夾雜著一些小細毛…



有了上頭那個小細毛~

再加上微微地小聞一下(實在不敢聞得太大力)擦拭過的污漬…,有一些騷味,這不就是主人家養得寵物 ─ 『貓咪』是也~



我開始清潔除銹面板的鐵框~總不能任何清潔、除銹的動作都沒做,就來給它……



給它什麼…?

因為我要幫它加工,我想要幫面板鐵框噴上噴漆~這其實目的並不是想要讓它『美麗又大方』,我只是期望噴漆的味道,能夠蓋過那些騷味,讓寵物不要再來此地撒野而已~

只是我這一處理過後的面板鐵框,還跟新的差不了多少說……

不信你看!



現在!我對於這一塊面板,還真是刮目相看!



話說~這一不做,二不休的結果~

為了掃除機身上的所有騷味,我甚至於大張旗鼓,將前蓋拿去水槽洗澡~



這個控制電路盒的主幹,也仔細的除銹再噴上噴漆~它也跟新的一樣了~



這樣再次試點機器!看來一切都很OK了~



後來~我再將按鍵板加入測試,它竟然出現一陣瘋狂的各式選單自舉~一會後……

停了……選單消失了,從此選單就再也無法叫出,它(按鍵)好像失靈了…?



是按鍵有問題嗎?還是主板又再一次出問題ㄋ…?



不過~我最後試按了POWER鍵,它還是有作用的~



為了掃除顧慮,我還是將按鍵再一次的全部更新~並加以防銹處理~



不過~還是沒有改善按鍵失靈的問題~這下按鍵失效不就等於斷了左、右手,根本是殘缺不全啊~

再度拿出探針查量~按鍵板上有3組穩壓電路,它們分別掌控了分佈其左、右兩側的按鍵,而中間這一組出了問題,對地阻值甚低,與其它兩組相差很多,所以從這一組控制起的以下按鍵,通通失靈~而POWER鍵(第一鍵)與左邊的第2鍵,是按鍵板電源頭開始的第一組穩壓電路,因此~它當然還能夠受到控制……








繼續閱讀
2017/12/14

高雄.液晶螢幕維修~ASUS(華碩)型號:VH222,顯示圖框有拖影現象維修~

眾『婉君』!大家好~

各位早~又有好幾天沒有PO維修文了,也沒事,純粹為小孩們做一些事情,有要到新學校報到的高一新生,也有要補考的,更有要去暑期打工的……

乎~再多生幾個的話,365節骨頭都快要散掉了啦……

今天來看一台螢幕的維修~是底下這一個廠牌、型號:

ASUS(華碩)型號:VH222



這是它的故障狀態~

ㄟ~ㄟ~曾仔啊…你有看錯沒?這沒壞啊… ,電腦雙輸出,螢幕藍屏正常的啊~

別急啦~再看底下…



有圖框影像輸出時~



還會牽紅絲……,拖得長長的一條…,字幕也不清晰~



來給它拆機查檢了~



喔喔~第一手維修喔…保固貼都沒被撕毀過~



這是解下的控制電路,看來一切都是良好的……

這就不知從何查撿起了……



我想還是先來一下故障區域~

到底是面板故障ㄋ…?還是主板部位故障ㄋ…?

來給它尬上自製的測試面板的冶具~



這樣子~好、壞立判!

顯示正常!這可以說問題點就在…



擺明的~就在主機板上!



到底是什麼東東故障ㄋ…是主晶片?是電源?是濾波…?查下去才知~



經過一番查檢、汰換~

這是使用原機基板試點的畫面,顯然~故障已經排除了!



緊接著~繼續整新它的PI板,尤其是平穩它的工作電壓~



組裝起來預熱囉……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/12/10

高雄.液晶螢幕維修~ASUS(華碩)型號:VE246,啟動後『暗屏』維修~

咱…親愛的眾網友~大家好!

首先~來恭喜一下!前天夜裡因戲水,不幸落入大海,在經過21個小時海上漂流,終於被魚船船家發現!從此可以獲得重生……,真的是『重生』啦~

在此~再一次的恭喜『惠而』小妹,下次遊玩戲水,可要多多的小心,人生沒有多少次的『Lucky』~

今天也來看一台獲得重生的液晶螢幕~是底下這個廠牌、型號:

ASUS(華碩)型號:VE246



主人是整箱帶過來的~帶來讓我判定是哪裡故障?



我送電測試了~這是千載難逢的機會,因為它亮起一下子後,就熄滅了~我拍攝好多張不亮屏的,才拍到這一張的~

你現在可以看到,現在擺設的位置,下半部是比較暗的~而隨後就這樣熄滅不再亮起…

主人決定遺棄它~回收了……



在還沒拆機前~我只能說是否為燈管問題那是一半一半,要拆機查檢以後才能知曉~

在拆機前,我又發現不應該有的外觀,機身下方的通風散熱孔竟然還貼著保護膜……

這樣怎麼會有良好的通風效果ㄋ…?



這麼一台24吋的螢幕,怎麼只埋入上、下各一隻燈管而已~

其實是沒有關係的,只要背光模組設計得較薄一些,背光源就會夠亮啦~



我又在這裡,看到未固定妥善的支架~



這裡還有送修過的用貼紙註明的維修紀錄,這樣的手法,以前好像維修時也有看過~

莫非~這是原廠維修時貼的嗎?



解下了控制電路鐵殼~



PI板上各各零件是完好的~



再次固定回PI板~來用外接燈管組測試一下,PI板的好壞~

你有看到的~它可以驅動外部的燈管而不熄滅的~



那麼~上頭外接燈管測試沒事~

那就該知道會是哪一個部位有事情,所以~那就開始來拆解面板更換燈管囉…



經過一番功夫~這回已經重新埋入新的燈管組,又再一次試點測試~

你看它已經不再熄滅~



重新組裝回面板~當然需要再一次的試點面板,也不知是否傷及無辜說…?



看來又可以再一次的安全下莊~



排除故障點後~

我需要再一次的整新、補強PI板~



主板上的DC TO  DC也要再做一下加強~





故障的IC,有些都有散熱片,那可要環保一點~善加利用它~



雖然它的下方已經有加裝散熱墊,我總覺得這麼厚的散熱墊,它能夠傳遞多少熱源?

還是再多立個『墓碑』吧,看起來比較涼快,你說是不…?



好了~

一切都妥善了,整機組裝預熱下去~



ㄟ…

阿這一個中原一點『黑』,是怎麼一回事~?



這個要售出,一定被想要購賣的人客所嫌棄~

別說是客人,我就過不了關了說~我看還是再拆解一遍面板,一定要把它挑起啦~



OK了~這回已經完美無瑕了~也已經被來訪的客人給買走了~

它獲得重生,有了新的服務對象,恭喜『ASUS(華碩)型號:VE246』,哈哈……



提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/12/07

高雄.液晶螢幕維修~ASUS(華碩)型號:VW198,啟動後顯示白屏維修~

咱…親愛的眾網友~大家好!

大家早~好久不見了說……

除了有點忙外,最近~被一台在做股票期貨的電腦,操到半死~

連續兩天一大早8點多,就被電話鈴聲嚇到,一開始是不開機,連POWER都沒輸出,最後當然是搞到可以開機,不過…股市已經收市,維修中跟主人預告主機板已經『看日』了~

沒想到RUN了一下午到晚上都沒事的桌機,隔天早上一開,卻卡在主機板的開機畫面一動也不動…,當時預告『看日』的主機板,只看了『半日』,就此駕鶴歸西……

電腦用久了,就是有許多不確定因素~更換了主板、更換了顯卡~今天已經第二天了,早上8點的『奪命鈴聲…』,已經兩天沒再響起……

每次!一出門就是一整個上午,下面的機器都是在晚間維修的~

今天先來看這一台,被扒光外殼的螢幕『裸機』!聽同業說它的型號是:ASUS(華碩)型號:VW198

這是被同業搞過的啦~因為想說我不用再拆解,所以~直接拿了這樣的『裸機』過來



這是它的故障現象~送電啟動既顯示白屏~



去板訊號屏線並無脫落現象~



來解下控制電路鐵盒做查檢~



訊號屏線也無氧化現象!

請注意!

我在拍照時,還沒有看到『異樣』的地方!你…有看到嗎?



這是內部的電路分佈~



還有獨立音效!



在拍攝這張時,一時也沒看到,同業所說的,他換了一顆電晶體~



現在來測試一下,來到主板的工作電壓有、無?

看來~兩個電壓都很OK!



邊測量~邊看著板子~這回已經發現了同業所說的,他所更換的『電晶體』!



看起來是有焊接,實際上有焊到接點沒,是不得而知…?



重新解下它,測量是OK的~

其實這一ㄎ,很少稱它為『電晶體』,幾乎都稱呼它叫做『MOS』,但是它的全名也還是有『電晶體』這3個字,它就叫做:『場效應電晶體』,再長一點的稱呼就叫它:『金屬氧化物半導體場效應電晶體』,真正是落落長……,很少這樣說啦~都只叫它:『MOS』而已



這一ㄎ『MOS』所在位置,已經燒得焦黑,銅箔導線也斷裂,再加上我並不是第一手維修,簡單的說:『命案現場已經被破壞殆盡』~

如此這般,線路該怎麼走,這下子真的是……,取來200倍的放大鏡拍攝!



電路板碳化處,要給它清創一下~能清多少算多少~

這是最後清創處理後的:『命案現場』,什麼接點統統不見了~



我現在再告訴各位~

那一ㄎ被燒毀的『MOS』,主要是控制通往面板TCON的工作電壓,它燒成這樣,其後的負載上的電源電路,一定要做一遍查檢,否則~當然是有多少ㄎ『MOS』,就給它燒多少ㄎ囉…

正想前往TCON做查檢……

這時我才發現,去屏訊號線的電源線路,有燒毀的痕跡,剛剛上頭那張屏線照,我還真的未察覺~



『MOS』所在位置,燒得焦黑,銅箔導線也不見…那該怎麼焊接……

只能大膽的假設~硬是把那ㄎ『MOS』焊回被燒毀的『黑坑』裡~



這回再度測量,主板去屏PIN端的電源線路上,已經有了面板的工作電壓,一開始的測量它是沒有的~



上頭有說,我需要來查檢TCON上的線路~



顯然~TCON板上的保護機制已經啟動了,因為它電源端的『Fuse』也已燒毀~



經過一番查檢、整理~確定可以來送電測試了~

你有看到的~它不再顯示『白屏』了



電路與面板,裸機組裝繼續再做測試~

非常的OK喔…

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:



 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/24

高雄.筆電破屏維修~ASUS Eee PC 型號:1000H,面板破裂更新維修~

咱…親愛的眾網友~大家好!

各位晚安~快吃晚餐了…

也快要過農曆新年,特別挑了這一篇~

順住咱眾網友~如筆電背蓋上所貼的小春一樣!

                                        日日見財!』



日日見財,而且啊~還是要見正財喔……

好啦~正財見完,來看破財的~

拍得比較霧,右邊的邊框上有裂痕,好像有被東西打到吧?



再來看看~

這個鍵盤,聽主人說,上面缺失的那些按鍵,是被他家飼養的鸚鵡給叼起來的,呵呵…,這個可就稀奇了說…將就用啦~也不準備再換新,因為再換還是會被鸚鵡幹掉!算了~



A、B蓋分解到此,就解不了,看來還需要再解主機的C、D蓋,才有辦法分離A、B蓋~



那麼就繼續下去囉…

乎~乎~甲看麥ㄟ…這是多麼的髒兮兮啊…



再看看主機板內部,當然是不遑多讓~



先不管那些灰塵~了解一下所需更換面板的型號ㄟ~



新品已經到手~這個時間點還能找到庫存新品,著實不易…



而接下來~

當然需要來幫主人做『殺蜜士~』

就是來將所有的零組件,做一番清潔除塵的動作~

你看看~通通清潔溜溜了說……



正港!全新庫存新品~如假包換啦~



而且百分百原機型號說…



來給它尬上!試點囉…



OK的~



整機回裝測試中~先測滑鼠!OK的~



 連同鍵盤測試中~當然嗎OK~



阿彌陀佛~善哉善哉~



再一次恭祝眾網友~『日日見財』喔~



提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/03

高雄.液晶螢幕維修~『DIY維修手下亡魂PART Ⅹ 』ASUS(華碩)型號:VH232,送電無反應維修!

咱…親愛的眾網友~大家好!
我一直有一種感受,那就是被主人搞過的機器,是最、最難搞的……
所以有許多維修者,一看到有被拆機維修過,都會給它退修,我當然是沒有那麼跩~其實也不能說退修是同業太跩,原因當然是因為前修者(無論是同業還是主人),破壞了現場,或是故意惡搞,往往查檢結果,都是白費心機,所以乾脆就不收件~
我也曾經遇過外地寄件來的LCD(DELL的),主人描述說:原來送電還有亮燈號,送了當地維修後,回來就變成送電沒有任何反應,言下之意是已經連燈號都不亮了,我當然給主人建言,我是可以再幫你查修看看,但是並沒有十足把握,畢竟這樣聽起來已經使得故障現象更加擴大……
最後主人不捨人、機永隔,還是寄件過來,你猜~我查檢結果是怎樣…?
一開始在電源板進入主板的『Fuse』是開路的(所以當然送電不亮燈),再繼續追蹤下去,一直都是短路,短…短短…………………………………………………………………………………………………………(我打這麼多的…,是想述說我查了好多、好多零件啦~),短路到我拆解了通往主晶片的電源斷開後,它才停止,所以ㄋ~判定主晶片已經燒毀短路,無解~
唉…這真是無言啦~你看看,我是不是也白費了力氣咧…
回來本篇的主角,ASUS(華碩)型號:VH232





我從這邊聞到一股淡淡的『幽香…』
ㄘ……打字打到哪去了…?應該是聞到一股燒焦的味道啦~




拆機囉~



看看這些焊點,已經被動過手腳了喔~





呼呼~甲看麥ㄟ…
主人將所有的濾波,都換成巨大無比規格,這…





連主板上的也不放過~



搞到最後~竟然燒毀了高壓部位的開關『MOS』而不自知(是吧?我也不知?),我的想法是原先可能送電還有反應(就是有亮燈號),換完所有零件後再送電測試,已經有了燒焦味了~這下真的...



先來還原PI板上的真相~





經過一番更替、整新後~送電已經有了反應,有亮燈號了喔~





送入訊號也是OK的~(我其實沒有熱機,有正常顯示後,就趕緊做下一個步驟…)




再來~就要再把主板回復原貌~




這些焊點~有的已經被破壞~我擔心有接觸不良的可能性說…?






主人~連鐵ㄎ電容都搬出來用了~




這是我最後整理的主板模樣~




OK的~開始稍微給它預熱一下~




耶~耶~耶~
啊怎麼變成這樣…




我再試~最後還是會熄滅!



都是一開始是OK的~




最後又變成這樣~



在此現象之下,我想關機!按下『POWER』鍵,卻是沒有反應的,關不了它ㄋ~



看來主板上,有不穩定的內傷,我建議更替主板啦~
以下是更改主板的步驟…









就這樣讓它預熱下去~






來看看這一張『為富不仁』的嘴臉~




後來在預熱20~30分鐘後,它竟然又出問題了~
先前是一直閃爍不止,閃爍的同時指示燈並無閃爍,最後變成『暗屏』(電源燈號為綠燈)~
後來~無論如何更替…又換另一組主板,又燒了先前更替的『MOS』…
總之~就是燒…燒…燒…,不然就是閃爍…閃爍…閃爍…
天啊~誰來救救這一台啊…





無論如何~都要搞定它~趴著讓它預熱~我睡午覺去了…

最後!我還是整理一下這一些『DIY維修手下亡魂』的連結:
提供參考,請多指教!


  工作室附近Google街景:








 工作室地理位置:


 維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
 敬請~ 放心送修~安心使用!

繼續閱讀
2017/09/26

高雄.液晶螢幕維修~ASUS(華碩)型號:VH232,啟動後不亮屏維修~

咱…親愛的眾網友~大家好!

現在是下午3點,外面的太陽還在燠熱的釋放光芒!大家要多做防曬ㄟ~

今天來看一台螢幕的維修,ASUS(華碩)廠牌,型號是:VH232~

底下是它外觀照:



這是它的故障現象:不亮屏~



但是你有看到,在強光照射下,還可以看到顯示的訊號~典型的背光沒有亮起的故障~



拆開後蓋至此~

既然是背光不亮,想說還是給它外加燈管來試點看看~



真的還是不亮!連閃爍一下的狀態都沒有ㄋ~

可是~這樣的測試得知,看來是跟燈管沒啥關聯~



那不就是內部的電路有問題囉?

繼續解下整盤電路,若大的鐵盒內,裝了這兩個電路,你看它的AD主板,小到可憐的一丁點而已,那是因為它只做了一個介面的輸入,倘若它像DELL的機器那樣,有著一推輸入的介面,那麼主板就會變成很大的一塊,聰明的你,要是需求不大,可別趕時髦,花了大錢買了一台許多輸入介面的螢幕,而你卻只用了一組『D-SUB』~



這是本機器所使用的面板型號~



翻開PI板正面~



乎乎~只用了一組高壓線圈,驅動了4隻燈管,這個線圈『強』喔



並看到了它旁邊爆凸的元件~



 一系列~將高壓電源線上的濾波通通更新~



又再次的送電測試~依然得到不亮燈的結果!

我其實有拍攝一段動態影片!它其實有一點點反應,就是稍微的閃亮一下(只有一點點…而了已),還來不及全亮,就又熄滅了,所以~不是只有換電容就會好,別太聽信網路傳說…



繼續查檢電路囉~看看還有什麼零件在搞鬼?



我又要再次送電測試!



靠~還是不行~只亮半段,就是沒有全亮~這是啥蜜情形ㄋ…?



我都已查修完畢~不應該是這樣的啊~

我心中覺得,PI板上只用一ㄎ線圈驅動所有燈管,會不會是燈管接線與所測試的外接燈管不同,所以~給它尬回原機器背光測試看看?

嘿嘿~可以驅動也不會熄滅,還好有尬回原機測試,不然查到死,也查不出一個結果來~



再將屏線接入面板測試~OK的喔~



做最後的修補動作~底下是完整的整理後的PI板~



持續試點~整機組裝起來再預熱~

提供參考,請多指教!





 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/12

高雄.液晶螢幕維修~ASUS(華碩)型號:VE228,送電無反應維修!

咱~親愛ㄟ眾網友,大家好~

今天來看一台液晶螢幕維修~還是ASUS(華碩)的廠牌,型號是:VE228~

你有看到它外觀了,灰塵特多的,看來應該也是塵封多時了~



通常~一送入市電,至少要亮待機燈的~現在都沒亮!阿~所以按鍵也是失效的~(主人說:昨晚還用得好好的,早上要開就沒電了…?)



保固封條還存在,還沒送修過喔~



這是拆機後的內部概況~超長的一個控制電路鐵殼~



上頭已經有一條排線~下一個圖照,又有一條軟排…



銜接來到這邊,直接進入面板…

這是以LED為背光的面板咩~



給它翻過來瞧瞧~

這裡是它的所有電路板分佈~從所有電路背面來看,也無『吃重鹹』部位~



我再一次~

送電測試一下,電源板二次側輸出,電壓確實不穩定說~



正面給它瞧瞧~也還是看不出任何異樣的地方?



這裡是經過更替後的電源板,現在重新再測試已經有了兩組二次側的電壓了



再將電源板做一下必要的更替,以及焊點補強~



全部電路板尬回重測~

哇~慘啊~還是不亮電源指示燈…?



再度測試二次側~又不行了…

ㄟ~ㄋㄟㄢㄋ…?



哪裡沒有測量到ㄋ?所有阻值都是正常的~查量不到低阻抗的地方ㄋ?

那好吧~先不接恆流板,我只要機器亮起待機燈~所以僅以電源板與主板做銜接…

你看看~啟動藍燈已經亮起,也可以轉為無訊號待機橘燈~



如此~這般…

底下這一塊,所謂控制點燈的『恆流板』,它肯定脫不了干係的?



再次對恆流板檢測、查量、及更替~

這回我3塊電路板要一起尬上了~,再次送電測試

你有看到的~這回有亮啟動藍燈了(雖然我給它拍糊了…)



顯示正常喔~



整機組裝起來預熱囉~



當我組裝回腳座時~

ㄟ~這個通風散熱孔,怎麼保護膜還是貼著的???這樣子一點都不OK喔~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/11

高雄.液晶螢幕維修~ASUS(華碩)型號:VW195D,按鍵無作動處理維修~

咱~親愛ㄟ眾網友,大家好~

今天來看一台液晶的維修~是底下這個廠牌:ASUS(華碩),型號是:VW195D

標題也述說了~『按鍵』沒有作動!

是的~這是這一型號的致命傷,幾乎每一台都要處理這一些一次過~來看看它的維修過程囉~

底下是它的型號標貼:



也是都可以開機,正常顯示的~



我現在!試著再度按它的按鍵~妳應該也看得明白,沒一個有在聽我使喚的,除了『POWER』啟動鍵外~



這台還沒有送修過,保固貼是完整的~



來拆機查檢及處理~



看這樣子~

好像還可以使用另一款主板,變成另一個型號機種,是吧?



本機所使用的面板型號,不知是『什蜜碗糕』牌?是『京東方』這個牌子嗎?不想查…



這是它的電路控制鐵盤~剛剛有說了~都是可以正常顯示的,所以~現在看它的電路部位當然是完整的~



直接目光飄到這邊來,來看看它的按鍵板是哪裡凸鎚~



妳現在看到的按鍵板上的按鍵,妳覺得哪裡有問題ㄋ?看得出來嗎?



經過一番處理經~

有看到嗎?這個畫面就是『選單』已經叫出了,所以是按鍵有聽到我的呼叫了



在排除故障後~

再來整新它的PI板,翻新~補強囉~



OK的~還是非常亮麗的~



在預熱的當下~

其實主人有跟我說到,機器有時運作中會有『嗤~嗤~』的高頻音~

奇怪的是,新機器一來就這樣的,且時有時無,不過~在有怪聲的狀態下,也不見機器在顯示上,有任何的異狀,因此~也就不以為意…

我還未上後蓋前,也沒有聽見異聲?這回整機組裝完畢後………

ㄟ~還真的有ㄋ~(其實聲音不大)

於是乎~又再度拆機查看~

最終~原來是這個電路模組鐵殼,與後蓋的組合上有所擠壓,且本機的電路鐵殼是無螺絲固定的,在某些狀態,因電路運作上的頻率,產生的振動,因此有了那個『嗤~嗤~』的高頻音~

那個~因為我現在按壓這一個鐵殼時,聲音就會出現,手一鬆開是無聲無息的~

給主人說明一下,主人也就放心囉~

提供參考,請多指教!



工作室附近Google街景:

工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/09

高雄.液晶螢幕維修~『再見!』ASUS(華碩)型號:VK191S,這回~是送電無反應維修!

咱~眾網友啊~大家晚安~

閒來無事~晚上再來一篇,今晚來看一台液晶螢幕的維修~標題寫得清楚,『再見』ASUS(華碩)型號:VK191S,那表示以前曾經遇過多台,從最先遇到不知所措,到最後瞭如指掌:依序請看底下連結

ASUS(華碩)!型號:VK191,送電指示燈閃爍,不開機!

再三相見~電源指示燈狂閃的ASUS ─VK191S



又見~ASUS(華碩)VK191,送電指示燈閃爍不停,本次原機完整修復!

除了這些實例外,同行奇萊兄也拿了多塊主板來做韌體方面的重寫,一起來看一下如何處理~底下是本機的外觀照:



這回的故障現象,不同於以往~

以前的故障現象都還有閃爍著待機燈,而這一台,是全然沒有電源指示燈,那到底是哪裡出了問題?讓我們繼續看下去~~~



有被拆過~看來是已經修過了~



這裡~我想說,螺絲就別亂鎖,萬一要是因為它而無法拆解背蓋,這就真的很費事了~



正確的應該要鎖左邊黑色的那隻,右邊有墊片型的螺絲,硬鎖下去是可以,要解出就難了,敲打了很久才把它敲出來ㄋ~



我再次是送電測試~再試按~依然是行不通的,不亮就是不亮!



同一時間~我測量主板上的各各主要工作電壓,明明都是存在的~



取來燒寫程式(韌體)的冶具,這種冶具不單只是用來燒寫程式,另外也可以當它是測試『EEPROM』的工具~



你看~它已測得本機主板的儲存裝置硬體之廠牌,及其容量!



叫出VK191S的韌體,重新再度的燒錄一遍~

你可以看出,已經燒錄成功~



神奇的事來了,當我燒錄成功後,指示燈竟然已經可以亮起了~而且一切顯示都正常喔~



這些按鍵不是很好使喚,不過到現在,我還找不著這一類小型的直立式按鈕,只能解下它,做一些注入型的清潔除銹動作!



再來~

為了常保主板工作電壓穩定,我想得將主板上的濾波,再做一下加大容量與更新的動作~



這裡就是主板加強後的圖照~夠大才夠穩定,其實~這也是實驗性質,以後便能知曉啦~



OK了~可以收工交差了~

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:



 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/24

高雄.液晶螢幕維修~ASUS(華碩)型號:PW201,送入市電!不亮待機燈維修~

各位早安~又是一週的開始啦~好好的振作一下囉~

在整理一些圖照檔案時,發現了這麼一篇尚未發表過的實例,在谷歌的Blogger基地裡,好像也是沒有出現過的機種,在當時因為常常維修此型號,所以一直給它擱著,擱著擱著就忘記了,今天就一起來看看…

這是ASUS(華碩)型號P開頭的機種,以前有說過型號『P』開頭的機種,在下認為都是ASUS裡面,較為高級的機種~

這是它的外觀照~如何…,看起來就是挺高階的,不是嗎?



在當時~每一台送修前來的機器,就都沒有這個轉盤的擋蓋,這一台算是完整的,我是第一次看到的~



卸下的腳架座!就長這樣~



我也不知!這裡還有一塊介面部位的小擋板說~



我印像中~這一類機種都是在95.6時出廠的機種,也都在去年度,陸陸續續修過多台,像本機也是去年3月份時維修的了~

其實算是不錯壽命,都將近使用了6~7年的光景,時候已到!異常也就出現囉~

所以~幾乎每一台送修前來,它的保固貼都是完好的~



本機器採外置DC:12V的直流電源,插PIN口是圓頭、4隻腳位的!



這個機種也採用當時正在流行的觸控開關~

位置就這個圖照內,那個外置電源的下方部位!

你現在有看到,外製電源已送入市電,也亮起綠色的指示燈,不過~機器的待機橘燈並沒有亮起,如標題所述說,套句常人說的故障術語,就是所謂的:『不過電』



花了一番功夫解下了後蓋,這是內部加裝防塵保護蓋時的全貌~

時間使用久了,你可以看到防塵蓋透氣孔,被熱氣燻黑的模樣,想當然在運轉的當下,本機器的熱度,可見一般~



這裡是解下防塵蓋後的所有電路照及其各各獨照:



在經過對主板的查檢~測量~及汰換更新~

至回你可以看到過電後~啟動瞬間觸控按鍵板同時全亮的指示燈~



這一台在運轉一段時間後,常會發生磁振聲(類似風鳴器,較為高頻的聲響)~

我必續加蓋讓其運作來熱機,以便能夠確認那個惱人的蟲鳴聲,不再發生~



通常都是在運轉10來分鐘後出現的,這回已過了近1小時了~確定沒有出現啦~

再來要再更新主板電源部位的濾波,使其更有平穩的工作電壓~



繼續將所有的裝備都鎖上來預熱,這樣才能確保,若是再出紕漏,可以馬上處理~



OK的~依然是非常的豔麗的螢幕喔~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/07/27

高雄.液晶螢幕維修~祕雕再臨!ASUS(華碩)型號:PG221,熱機後!滿佈水平滾動的白線絲維修~

各位早安~
聽說昨天再某處地方,有上演一齣『史豔文』與『藏鏡人』大和解的戲碼,最後說兩個布偶中的身份,竟然是親兄弟…,呼呼~真是始料未及。
本日維修的主角,為何牽扯到『祕雕』?那就要從這一台實例來說起~如:
『祕雕』再現!ASUS(華碩)型號:PG221,熱機後有亮線絲向上移動!
再上述實例中,是本地送修的機器,也得以看見它最原始,含有其重低音腳座音箱的原貌,在下剛好聯想到,孩童時代,每天中午狂熱的追逐那半小時內所演變的情節 ─ 『六合三俠傳』,每天都嘛遲到…,每天都嘛罰站說…(小學時可以回家吃午飯)~
後來~再遇見的機器,都是外地寄件而來,都已經無法看到它的重低音喇叭腳座,也就不像是那個傳奇的布偶 ─ 『祕雕』了
本圖取自網路

這台也是外地寄來~
紙箱內就是去除腳座的:PG221






從沒送修過喔~這可是第一手維修!


送電測試(冷機)時,一切都是正常的~我給它紀錄了時間起點!



發現被刮到的痕跡,這不是我的傑作喔~


到了近30分鐘左右吧?開始閃爍一下~再來水平滾動的線絲就持續不間斷的一直出現,
這裡有它的影片:https://www.youtube.com/watch?v=-NK1-YcIwOo





到最後!情況越發嚴重~
如:https://www.youtube.com/watch?v=71XSw8dWrM4





甚至於~連開啟的選單,也變成這付破圖的、亂碼的現像~


來拆機查檢了~
跟以前的實例是相同的故障現像啦~你一定看不出這兩塊電路板上,哪裡有異狀?我也看不出!






解下它的主板,查量~檢測~處理~汰舊更新!

時間已來到了晚上8:35,經過一番整修,要再度來測試,這種故障很麻煩,一定要再次將其組裝起來測試!



已過死亡交叉時間點囉~這是已熱機一個多小時了,非常OK喔~


由於需要加重它的解析度,改以視訊盒訊號源輸入,繼續預熱!



已近4小時了~水平滾動的線絲,依然是按兵不動~它怕我咩~


我再度拆機,這型的機器實在是『熱!』,才4個小時而已,有點燙說~一定要加強通風啦~


並且解下它的PI板,來一個大大地補強喔~




隔了一夜,一早我開始編輯我的各大網站Blog,期間一直持續預熱的進行中~



你有看到的,時間已經來到晚上近12點了~確定它(滾動的亮線絲)不敢出來見我~
這~可以交差了~


提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2017/07/09

高雄.液晶螢幕維修~ASUS(華碩)型號:MM19,啟動後無訊號顯示!僅黑亮屏維修…

各位午安~
今天高雄的風勢,反而比昨天那個『天兔』在最接近台灣的當下,還要強勁許多,大概是那個所謂『颱風尾』的關係吧?
本日來看一台液晶螢幕的維修~是ASUS(華碩)的MM系列,ㄟㄟ!不是華碩出了巧克力食品,而是型號真的叫做『MM』咩~這個以前有修過它的小弟,叫做『MM17』,如:
ASUS(華碩),型號:MM17d!開機白屏!啥覓板!隆艾修理!
今天就來看看,它的大哥『MM19』是出了什麼問題?


這是它的故障現象:啟動後有亮背光,不過屏幕上卻無訊號顯示!


這麼舊的LCD,一定不只我這一次維修~





把那些鋁貼紙,都清除乾淨!先來看看它的電路有無任何異樣!





就上頭的圖照~你是有看到的,沒有任何可以挑剔的地方~
那這下子~得前進到面板內去找查~
這是它使用的面板型號:




既然~原主板已不得顯示訊號,不如先用自製的測試板,來測量看看?


已經設定電腦雙輸出了~你再看下一張圖照,依然還是『黑亮屏!』



那該如何?努力的查找『TCON』上不良之處囉~


經過更替零件,現在你已看到,屏幕上有了正常的顯示!


排除故障~緊接著來更新~補強它的PI板,非日系元件,都需要砍掉重鍊啦~




組裝起來~預熱燒機了~



提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
1
