高雄.筆電破屏更修~ASUS(華碩)型號:UX31E,液晶屏破裂更新維修~

眾『婉君』!大家好~

今天一早來看一台筆電破屏的維修,相信各位最近也很少看到,我在Blog內PO那些有關筆電破屏的維修文章,其原因當然還是像上回在說平板的更修是一樣的,就都還是那些拆屏、換屏的動作,一層不變!了無新趣的內容,別說你不大想再看下去,連我自己也實在擠不出新的字句,來鋪陳整篇文章的內容……

更修筆電液晶屏的維修,依然一直都有在進行,比較特殊的維修實例,當然還是要來分享一下~

底下本篇主角:ASUS(華碩)型號:UX31E



『香檳金』色!金屬質料的漂亮外殼~~~



『去了了』啊啦……

繼上一個實例(筆電壞屏更修~ASUS(華碩)型號:UX31E,液晶壞屏更修~)後,在5月份又收件了這一台,上一次是液晶屏損壞,這一回~換成了液晶屏破裂!

破得~還真是『慘』!



你可能看不出來,其實主機的部位有嚴重變形說…



這裡是拆解下來的『D』蓋,也就是機器底座,你可以清楚看到有許多的凹痕



主機部位!看得出來~中間是凹陷的,兩邊則是微微翹起~



內部構造,在上一篇同型機器的維修文章內,已經介紹過了~



主要的~

還是要拆解分離它的上半部,又因上半部中的無線網卡訊號線牽扯進入了主機內部,所以~整個換修的動作,就屬這一邊最為繁瑣~

因為要來拆解主機板,要解主機板又要牽動到其它的零組件~正如我常說的那句:『牽一髮而動全身~』,大概就是這個樣子吧…



已經給它安全的分離了…



這是新訂購進來要換修的含有外殼的整個上半部~



在這邊~

從這一個主機的側面,我們可以清楚的看到它~真的是嚴重的變形啦~

這是金屬的外框,不好做矯正說……



我換修~換上了新屏~

『衰小~』的變化來了~它啟動後,『屏』竟然沒有亮起……

有顯示影像、沒有亮起背光~這…是怎麼一回事ㄋ…?

新訂購的屏有問題嗎?



我又換上了原機器的舊屏,也還是沒亮~死啊啦……

幾經波折~查量結果,是主機板點燈的工作電壓沒來…!這實在是離奇,也無從解釋…,我就只換裝一下屏而已啊~其他都沒有動它ㄋ…?

這個理由(說法),經常發生在一些DIY的客人身上,常常收修的一些自行DIY維修沒成功的機器,主人最常說的就是這一句話:『我只是對它怎樣…而已~』,我只能說:事事難料…,

如今只得想盡辦法幫其善後囉……

經過查檢~這是我先用了破屏液晶試點的,確定可以點亮背光了~



這一回~再給它入替新屏試點……

OK的~顯示已經正常了~



最後~再將底蓋修整一下~



完工了~



提供參考,請多指教!

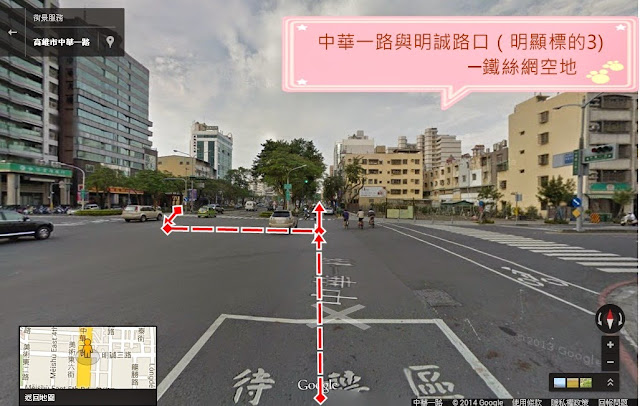

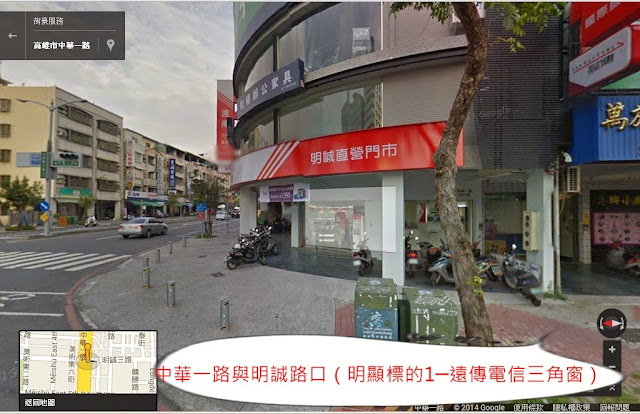

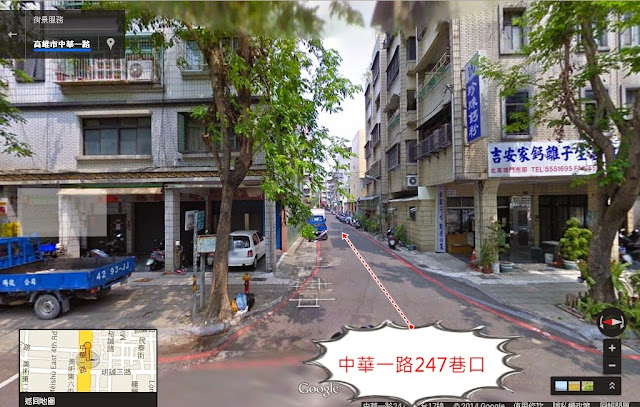

工作室附近Google街景:

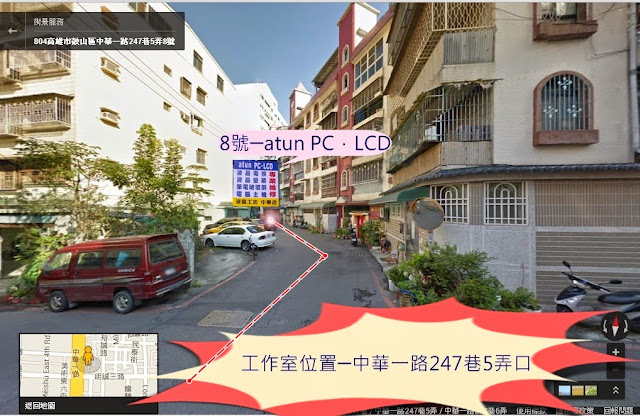

工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/24

高雄.筆電壞屏更修~ASUS(華碩)型號:UX31E,液晶壞屏更修~

咱…親愛的眾網友~大家好!

大年初一!大家恭喜囉…身體安康~萬事皆如意~

今天來看一台超級筆電!超薄型的筆電~如下:

ASUS(華碩)型號:UX31E



這是它的故障狀況~可以啟動~液晶顯示不良啦~面板掛了…



要來拆機查檢囉~

以前這一篇,處理過一台類似的機種~如:

筆電破屏維修~ASUS(華碩)型號:UX32A,液晶破裂更新維修~

那麼這一台,會是使用相同的面板嗎?

拆了就知道了~



這是它的金屬D蓋(底座)



這裡就主機的內部全貌~幾乎是平板電腦的構造~









這是解下的液晶面板~

看來與前述的『UX32A』,使用的並不相同的面板,解下後~整個面板都散掉了~

經過好一陣子查詢,烤~

聽說只能更換玻璃基板,沒有整塊面板在出售的料件ㄋ~~這下苦了說………



僅僅更新液晶玻璃基板,其實也不是說不能換,只是有其損傷機率(萬一~3弄4搞的,給它弄到亮線了~因為本來就會碰觸到它,沒事的話,只能說是萬幸,有出狀況也算是預料中的是…),而且也有漏光的機率~

所以~建議主人整組更新~

就底下這一組,整組的上半部位!!!



一來~一裝上~立馬OK!!!



 為了要安全解除無限網卡的訊號線~



我必須非常大費周章的,解除主機板的固定限制~要解主機板~那麼就要開始來解下所有周遭的一些相關配件,正所謂牽一髮而動全身~這…也是苦差事說…



 這個就是傳說中的固態硬碟吧!小小一片,跟記憶體模組實是相同的構造!



繼續再解其它配件~



終於~完成無線網卡訊號線的架構~拆到毛毛的說…



新、舊模組來給它比照一下~



OK的~整機重新再度測試~



測試一下無線網卡訊號ㄟ…OK的喔~



請大家繼續支持我的BLOG~

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/13

高雄.筆電破屏更修~ASUS(華碩)型號:X453M,面板破裂更新維修(好繁瑣的一台筆電說)~

咱…親愛的眾網友~大家好!

各位早ㄢ~拜宅配興盛的關係,最近都是外地寄件來的維修件,有平板,有螢幕,甚至於還有電視,所以…又忙了幾天沒法子PO寫維修文章~

今天來看一台筆電破屏的維修過程,本來拆卸筆電更新液晶,就只是對於A、B蓋(筆電上半部),動動手腳即可,沒想到這一個機種,拆卸過程事如此繁瑣…,一起來看看囉~

本篇主角:ASUS(華碩)型號:X453M,與這一個實例的外觀是相當的,如:

筆電破屏維修~ASUS(華碩)型號:UX32A,液晶破裂更新維修~



面板的這個角落壓到碎裂了~瘀血了…



所以~啟動後的顯示就是這樣~慘啦~



按照慣例~直接從A、B蓋來拆解~

可惜在最後,與主機部位的銜接處,卻不得其門而入~這樣似乎是解不了的…



上半部銜接的這個遮蓋,就是解不下…

著手進行從主機部位的拆解,期望能夠破門而入~(呵呵…)

當我解下它的『C』蓋,也就是本機的鍵盤、滑鼠部位~

在這邊我看到了,當初組裝出廠時的一個瑕疵,這一條無線網卡的訊號天線,是被夾雜在『C、D』的邊框上,就這樣出廠來到使用者的手中…



所以~『D』蓋的外型有點小扭曲變型~



這個就是解下的『C』殼,含有鍵盤,及滑鼠組~

看到這裡~在使用筆電時,喜歡放著一杯飲料在其周遭的朋友們,可要多小心了,若是又不慎,將鍵盤搞死,那就不像以前那樣,僅僅只換個鍵盤而已,而是整個『C』蓋都要更換掉了~在維修費用上,可能…???



這裡是解下『C』蓋後的主機部位~

本來許多筆電拆解到此,大都能夠將筆電一分為二~



不過~從這兩張支撐架的固定方式上,可以看出~好像還不成熟~(意思就是說:還得再拆~)



剛剛上頭!你有看到它的背蓋照,你有察覺到嗎?你並沒有看到它的行動供電的電池組!

現在解下C蓋,你看到了右下角落,那個四四方方黑色的一大塊!



是的!這就是本機的行動電力供應中心~跟時下流行的平板一樣,就這麼輕薄短小說…



又再拆解其主機板~



幾乎~

將所有主機內部的所有零件脫光光!



這才得以將筆電上、下半部一分為二~



也才得以解下上半部面板部位下延的這個遮板~

你看看~若是你一直想要硬著解下『B』蓋,這會有怎樣的後果?我不敢想像說…



OK了~終於可以來了解一下他所使用的面板型號了~



整組零散的料件一起收藏起來…



期待新訂的面板到來喔~



緊接著~一路重新組裝回去~



在這邊~上、下半部的支架固定螺絲,特別在加強一下,注入一點螺絲固定膠ㄟ,不然常常在掀起闔下~久了…螺絲是容易晃動而鬆脫的…



組裝到此!

可以試開機來測試一下它的面板了~



OK的~



最後再將『C』蓋(鍵盤、滑鼠)接回~



整機再做一遍測試!



鎖入最後的背蓋螺絲!

你看看…毫髮無傷外殼~『Perfect』~~~



最後在開機測試那剛剛發現,生產組裝時被夾到的無限網卡訊號線!有事沒?當然沒事啦~只是生產時,也太粗心了說…

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/05

高雄.筆電破屏更修~ASUS(華碩)型號:K450C,液晶面板破裂更修~

咱…親愛的眾網友~大家好!

剛剛忘記加入本篇的開場白~

來~來~來…這是每次前往前鎮、小港地區載電視時,必須經過的那一段中華路,右手邊的一塊很大的空地上,可以看到一棟一直在趕工興建鋼骨結構的大樓,聽說就是現在的這一棟!

高雄市新圖書總館

呼呼~來去甲看麥ㄟ~



回來主題~

本日再多加映一場~來看看比較輕鬆的筆電破屏更修的維修實例~

是底下這個廠牌、型號:ASUS(華碩)型號:K450C

其外觀如下:是台寶藍色外殼的筆電~『免管!』這…絕對是『少年仔』在用的機器啦~



這個右下角落有壓到,液晶面板已經瘀血了~





 所以啟動後的顯示,當然就一定是不良的啦~



拆解A、B蓋,查檢所使用的面板型號~

盡量使用原機型相吻合的面板型號,不過~當然還是會有『絕種』的時候,找不著再說啦~

就我所知道的,這型面板真的快了啦~快要滅種!我說的是真正ㄟ『庫存新品』要滅種的喔~



來~來~來~這絕對是貨真價實的在台『新品』



試點看看囉~


任何部位!上下左右邊框~絕無漏光啦!



OK的!整機組裝起來~交差了~

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/10/08

高雄.筆電破屏更修~ASUS(華碩)型號:X55V,液晶破裂更替維修~

咱…親愛的眾網友~大家早安~大家好!

今天來換個口味,來看看一台筆電破屏更新的維修過程,常有人說,筆電的銷售數字一直在下滑,好像有被平板電腦所取代的趨勢,沒有的一回事,還是要用正常點的作業軟體,才可以做一些文書處理的動作,還是一堆人的筆電,常常壓壞了筆電的顯示液晶~

一起來看看啦~

本篇主角:ASUS(華碩)型號:X55V



強光下照射!就都不用開機了,一看就知道是破了~



點亮起來~就是這個樣子~





 來拆殼~查看面板型號…?



是它~15.6吋的



整裝~待料中…

上游面板商宅配到工作室的包裝~全新A+規格



百分百…原廠規格,有原規的型號,務必一定使用相同型號!



尬上新面板~



加強固定屏線入口處~



OK的~亮麗如新~不對啦…它本來就是全新的面板咩~



A+規格面板,保證絕無漏光~



完美無暇說…



給它包裝妥善!寄件打道回府囉…

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/10/03

高雄.筆電破屏維修~ASUS(華碩)型號:UX32A,液晶破裂更新維修~

咱…眾人啊~大家好!

今天再來同日加映第二篇,來看一台筆電破屏的更新維修~

其實這一類的筆電破屏更替的維修件,一直都有收件在維修啦~我只是都沒有在PO那一類的維修文而已~

今日所接的維修件,是現下最流行的筆電外觀,外型輕薄、短小、又有很精緻的『科技』美感~當時電視上在廣告時,我還一度懷疑這好像挺難拆卸的說,如今…

終於遇見了~一起來看看囉…



這是它的座墊部位實照,大抵上都類似於『Apple』筆電的外觀造型~



上頭的整體外觀照,其實是我完修後的圖照~

以前曾經拆過ASUS S300C,這一型的觸控筆電,因觸摸玻璃破裂,需要拆解,這一型在拆解上很費事,需要透過拆解主機才得以一窺內部的奧秘~

這回遇到的這一型,想從A、B蓋部位拆解,卻又不得其門而入~由於還很新穎,也不敢隨地見縫就插針說…

這時我又想起了那台S300C,因此~還是仔細的從主機部位先拆起,我也不是原廠內部人員,並非什麼筆電都有拆解過啦~

這裡是我拆解完得知液晶屏料號,也訂完料件後,再次收拾起來,把它固定好的模樣~



如今料件已到!也試點成功



你看!這麼薄的金屬『B』框~



整體重新尬好試機~完美~毫無瑕疵的液晶屏維修更替啦!



可惜~最後一張圖照拍糊了~

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/23

高雄.筆電破屏維修~ASUS(華碩)型號:K55V,液晶破裂更新維修~

咱…親愛的眾網友~大家好!

今天來看一台筆電,液晶破裂更新過程~

如底下圖示:正面貼了一張『ET』的貼紙,是『ET』專用筆電嗎?哈哈~應該不是啦!可能主人是『ET』這一類『外星人』的粉絲吧?



這是它的型號貼:K55V及功能標示說明~



有看到液晶角落『瘀血』畫面嗎?就看起來比較暗陳顏色的就是了~



來拆解它的『B』蓋~



這樣的角度,再來看這一個破裂『瘀血』的角落,應該很清楚了吧?



解下的『B』蓋



拆解面板中~



本機使用的面板~



 取來欲更換的面板



ㄟ~有亮線!

是的~主人是位來高雄念書的大學生,期望能夠花少一點錢,在不影響功能狀況下,讓筆電可以繼續服役就好~

我因此介紹了上一回此機主人感覺不適的液晶面板,給本機主人詳看!如:

筆電破屏維修~ASUS(華碩)型號:A55V,液晶破裂更新維修~

再三確認後~就是要它!



OK的!只亮這一條~

主人還可以接受啦~費用也不高(我自己虧一點,要一點成本回來~)能用就好囉~

提供參考,請多指教!





 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/13

高雄.筆電破屏維修~ASUS(華碩)型號:A55V,液晶破裂更新維修~

咱~親愛ㄟ眾網友,大家好~

『反服貿抗爭』還再如火如荼持續進行中,佔領議會事件,現在不用再來計算時數,直接以『日』來計算好了,今天已經進入第『8』天,話說昨天凌晨,哎呀~真是怵目驚心,在下再次表答:『強烈不滿~』無論如何就是不能讓公民『』,那一幕『盾牌從天而降,往坐在地上的學生剁下去~』,ㄚ ……我慘叫了一聲,不知那位被剁到的學生怎麼了?後來只見他一剁完,馬上退縮消失於盾牌叢林的後方,像是做了什麼虧心事似的~

唉~我們這個國家怎麼走下去啊……?

繼續回來本篇主題:今天來看一台筆電破屏的更替維修過程~

上一回,我曾在這一篇提過,有許多15.6吋的筆電連續破屏的維修,如:

筆電(破、壞)屏維修~ASUS(華碩)型號:A42J,液晶屏破裂更新維修~

這一台就是其中之一,一起來看看~

底下是它的外觀照:



這邊~還沒點亮!你應該有看到液晶的裂痕才對?



 而啟動點亮後,是這樣的顯示~



來拆解A、B框,查看液晶屏型號?



挺薄的B框



 我這有一塊全新的,不過~亮了一條線!



我想降價!把它給銷售出去,可惜~主人不喜歡…



沒關係~這種事!總是要大家有共識,沒有交集總不能勉強~

那麼…就再訂購一片囉~



OK的~



A、B蓋封框,又回復原貌了~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/10

高雄.筆電(破、壞)屏維修~ASUS(華碩)型號:A42J,液晶屏破裂更新維修~

咱~眾網友大家好~

最近~常碰到筆電破屏的case,好久都沒在po設筆電破屏的更新過程~尤其是ASUS『55』這個系列的15.6吋液晶,更是多……

今天就來…先從一台ASUS(華碩),型號:A42J,破屏的更新過程開始~

其外觀如下圖:



這是它啟動後顯示的破裂畫面~通通看不見了



我想拍一下它未啟動時的破裂狀態~一直沒有拍得很成功!這樣~真的看不出那裡是破裂的~



 這是解下液晶後的A蓋內部照片:



查看本機面板型號中~



訂購來的液晶~



固定好左、右兩邊的牛角~



先小側一下~OK的喔~



再尬回B框~



再度整機測試!小妹妹擺個好POS喔~

於:103.03.03、PM 07:58

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/05

高雄.筆電破屏維修~ASUS(華碩)Eee PC 型號:1008P,液晶破裂更換維修~

各位早安~

今天來看一個『皮包』的維修過程~

『皮包』?你修『皮包』?沒有啦~這是一台外型酷似女用時尚皮包的小筆電啦!它的液晶破裂,要來作更屏的維修~

你看看~又來個桃紅色的~挺像皮包的不是嗎?



 這是它啟動後的顯示狀態~



整個上半部位(A、B蓋),我看了許久,

ㄝ…?都沒有看到有固定的螺絲?A蓋是整片式的型態,而不是只有一個框框!

我還一度懷疑,它是不是兼具觸摸功能的小筆電ㄋ?





這型的A蓋,還不是挺好解下的,我也懷疑?是不是需要拆解它的主機,才有辦法解下,上半部的A、B蓋!

OK的~終於給它處理下來~這個就是它奇特的A框保護蓋!



這樣才能知曉它使用的液晶屏型號說:





訂貨來的一大包商品,不是只有一塊啦~還有其他的零件~

其中的這一片,本機要用的液晶屏~



來給它試裝機~試點屏看看?

你有看到的~正常顯示喔~



不過ㄋ~在我要固定液晶屏時~

完蛋了~固定孔位卻不合適ㄋ?



與原機液晶屏來做個比較,孔的大小是相同的,不過~我們業界俗稱的『耳朵』(它的邊框)卻是一個較寬大、一個較為窄小,變成位置不是很準確合乎機殼的固定位置~

 ㄢㄋ~麥ㄢ怎辦?



不可能再退回去大陸啊~ 起出迷你小電鑽加工啦~



OK的~已經固定好了~



再來將保護A蓋的內面部位,好好的清潔擦拭乾淨,這個一次就要裝妥當,再拆一次會出事啦!



好的~已經恢復光明了喔~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/05

高雄.筆電破屏維修~ASUS(華碩)Eee PC 型號:1008P,液晶破裂更換維修~

各位早安~

今天來看一個『皮包』的維修過程~

『皮包』?你修『皮包』?沒有啦~這是一台外型酷似女用時尚皮包的小筆電啦!它的液晶破裂,要來作更屏的維修~

你看看~又來個桃紅色的~挺像皮包的不是嗎?



 這是它啟動後的顯示狀態~



整個上半部位(A、B蓋),我看了許久,

ㄝ…?都沒有看到有固定的螺絲?A蓋是整片式的型態,而不是只有一個框框!

我還一度懷疑,它是不是兼具觸摸功能的小筆電ㄋ?





這型的A蓋,還不是挺好解下的,我也懷疑?是不是需要拆解它的主機,才有辦法解下,上半部的A、B蓋!

OK的~終於給它處理下來~這個就是它奇特的A框保護蓋!



這樣才能知曉它使用的液晶屏型號說:





訂貨來的一大包商品,不是只有一塊啦~還有其他的零件~

其中的這一片,本機要用的液晶屏~



來給它試裝機~試點屏看看?

你有看到的~正常顯示喔~



不過ㄋ~在我要固定液晶屏時~

完蛋了~固定孔位卻不合適ㄋ?



與原機液晶屏來做個比較,孔的大小是相同的,不過~我們業界俗稱的『耳朵』(它的邊框)卻是一個較寬大、一個較為窄小,變成位置不是很準確合乎機殼的固定位置~

 ㄢㄋ~麥ㄢ怎辦?



不可能再退回去大陸啊~ 起出迷你小電鑽加工啦~



OK的~已經固定好了~



再來將保護A蓋的內面部位,好好的清潔擦拭乾淨,這個一次就要裝妥當,再拆一次會出事啦!



好的~已經恢復光明了喔~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/04

高雄.筆電破屏維修~ASUS(華碩)型號:M3000Np,液晶摔裂、既支架斷裂更換維修~

哈囉~大家早!

我每天都會看一下文章人數的瀏覽紀錄,人氣是一直有再上升中啦,尤其有關於筆電,及平板的相關更修資訊,瀏覽人數更是節節攀升,反倒是液晶螢幕或是電視的相關維修內容,網友們似乎是較無濃厚的興趣~

因此~我也來調整一下文章發表的內容,在這Blogger裡,什麼樣的資訊『Google』都幫你記錄得好好的,尤其是每隔一段時間,就幫你儲存文章內容,這在以前『Yahoo』的Blog內,是沒有的事情,我早知道一些大型網站內的Blog都會有這種預存草稿的功能,除了『Yahoo』外,只是一直在那邊留有基礎,就…(早知道的話…)

那麼今天續來看一篇『筆電摔壞液晶的更新維修』

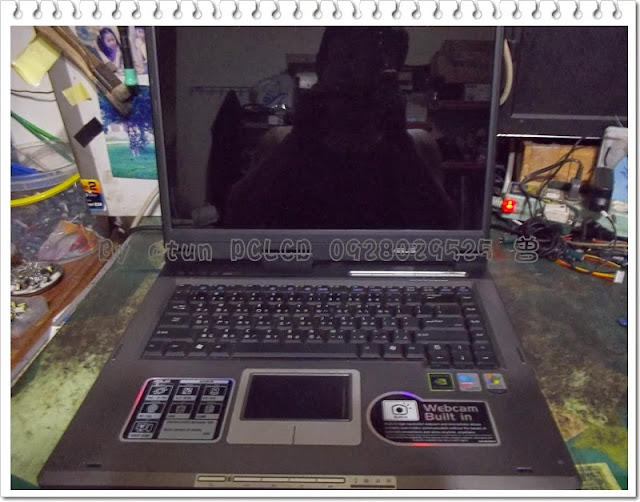

是底下這台,ASUS(華碩)早早期的筆電,型號:M3000Np

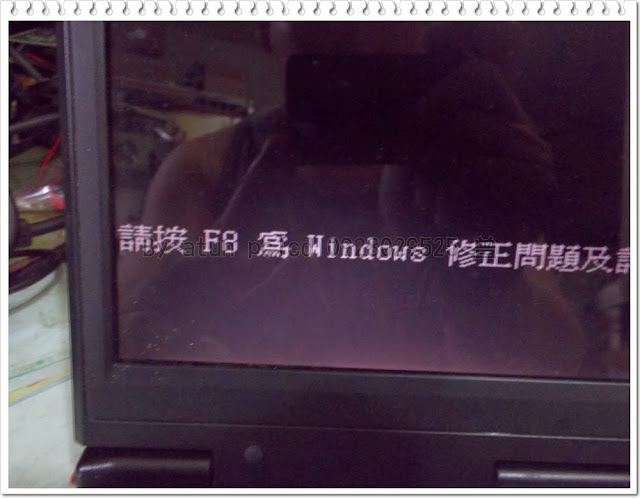

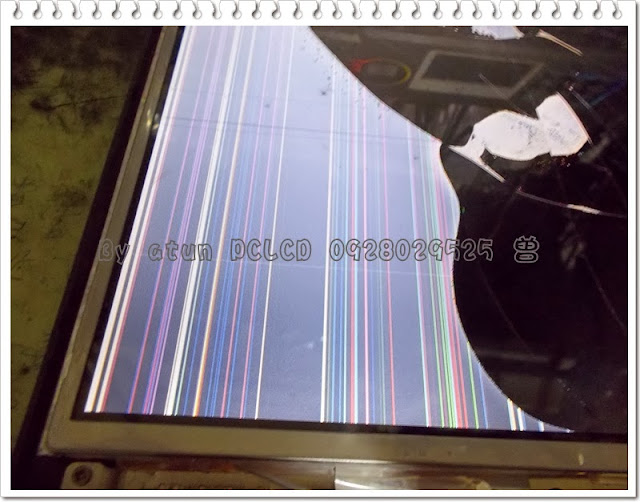

這是故障摔壞後的啟動顯示狀態~

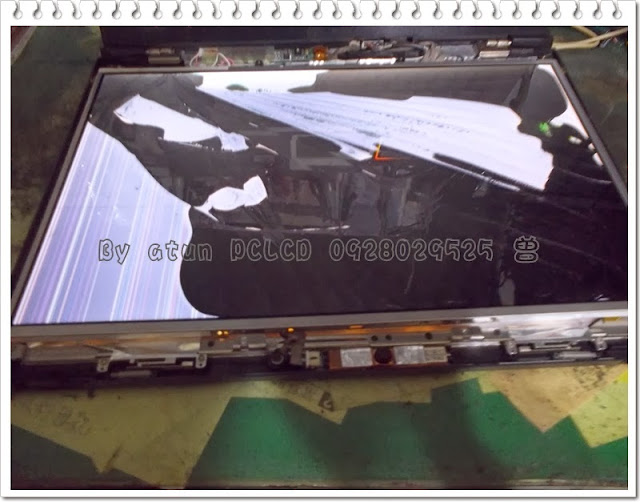

摔著地面的重大撞擊,除了液晶擠壓破裂外,連同液晶支架的固定座也一起斷裂~

這樣除了需要尋找液晶面板除外,也要順道找尋這個同機型的支架固定座,不然找了液晶,沒得固定也是沒有用的~



繼續拆解~要來查看它使用的液晶屏型號,這個也只有拆機品可以找啦~



你看看!我統統已經找齊了~順便跟賣家多要了個支架的遮蓋!



緊接著~

就來拆解它的支架固定座,除了上半部裂成兩半外,也與下方深入機身內的固定柱分離,真正是摔得有夠嚴重!

要方便~順手處理這個部位,需先將上半部液晶屏部位,與筆電的主機先行分離,那麼得先將按鍵蓋先拆離,才好作業~

ㄟ~費事ㄋ~



重新再套回支架固定座良品,那3個沒有螺絲的螺絲孔(左、右兩邊各有)



就是用來支撐筆電上半部的液晶屏的,所以支架斷了就支撐不了了,ㄢㄋ~有了解了嗎?



加長一下燈管導線~夠長就好,別弄得『樂樂長』,沒有好處的~



來試機~點屏看看?

看到這桌面,你該會聯想到慈濟吧?是的這是慈濟師兄拿來維修的,也除了慈濟人才會這麼環保,換作別人想必早已將其淘汰!

話說~師兄他也好久沒回台灣了,因為每次他要是回來,都會帶許多筆電來整理,有一次,還叫我幫他的『林果!』,再多安裝個『XP』的OS,天啊~那個我哪會啊?最後憑著研究的精神,照著網路教學,我還是有安裝成功的說,真是萬幸ㄋ~



整機租裝起來,哈哈~又恢復了原來的面貌!

繼續陪師兄南征北討囉~

註:

你看看我文章前提,說的是大家早安,沒想到一篇文章,到此時刻才完成篇輯,現在已是晚上10:30了ㄋ~要不要給我按個(google+1)啊?

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/04

高雄.筆電壞屏維修~ASUS(華碩)型號:A6000VM,啟動紅屏,隨後暗屏,更換維修!

各位早安~
今天一早再來看一台筆電壞屏的更新維修~
是ASUS(華碩)的早期筆電,上一回也曾經處理過一台同型號的,如:
今天的主角,與上述的實例是相同機種,不過問題點卻是大不相同~

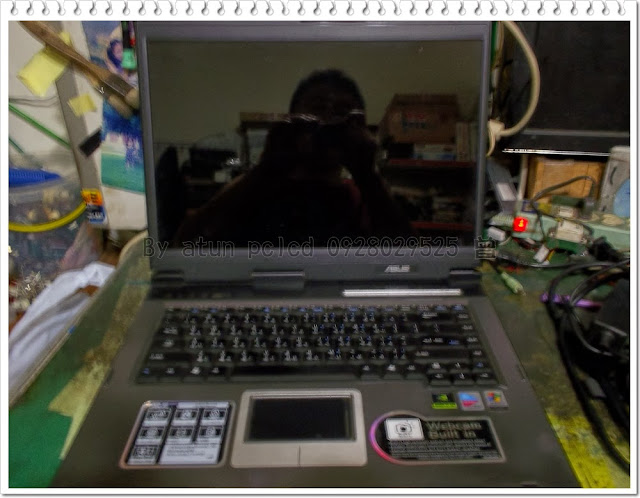

這是它的外觀~





上述的連結實例,故障的狀態是白屏,白屏的現象,表其背光源是正常狀態!

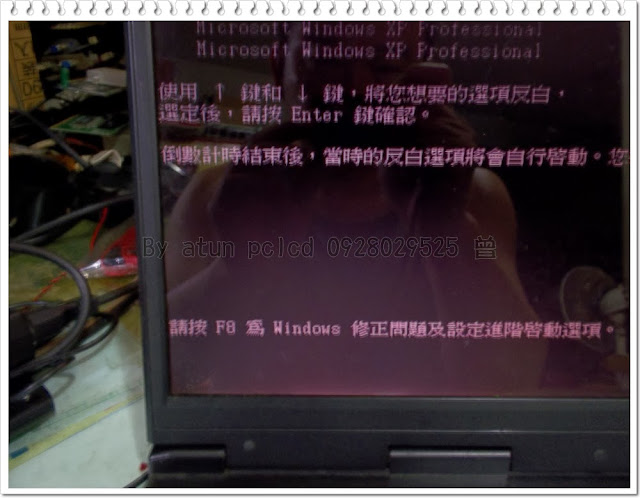

而現在這個實例啟動後,顯現的背光卻是紅色的,這個狀態與上一篇維修實例(
液晶螢幕維修~View Sonic(優派)型號:VA503b,啟動顯示上半部紅屏,隨即暗屏!)算是相同的故障點,不過~因筆電液晶面板更為輕、薄、窄、小,在以前高價昂貴的年代,當然是要盡力的像15吋面板那樣,作內部燈管更新的動作,但是因為不好拆卸,最後~液晶基板損傷、或是因為面板框架變形,而導致局部漏光的現象,都是在所難免的事~







雖然啟動一段時間後,紅光會漸漸轉為正常,只不過~到最後就又熄滅了~變成液晶螢幕常常碰到的故障現象 ─ 『開機按屏』




時日已久,外框與上一個同型實例一樣,都已經硬化稍微有一點小碎裂了,一回幫它貼個『黑藥膏』ㄟ~



而今液晶面板已較為低廉,做整塊的更換,是最適當地選擇~
那現在就開始來拆上屏,拆A、B框來更換面板囉~

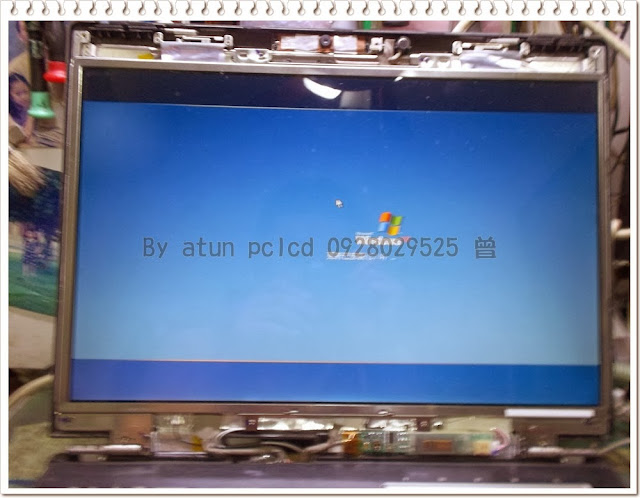

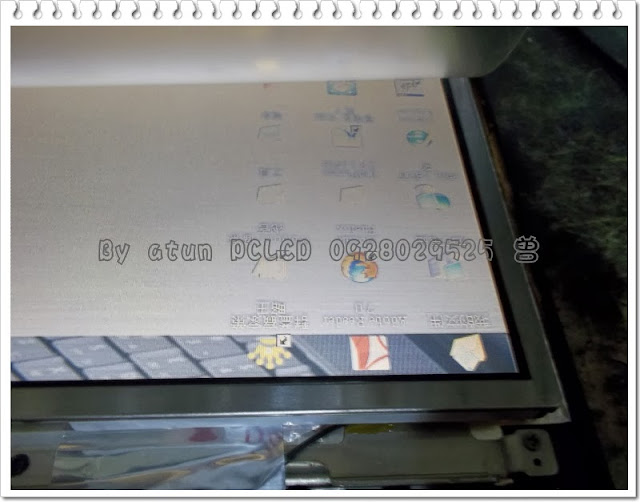

你已經有看的,現在已經可以開機到達桌面,不再熄滅!

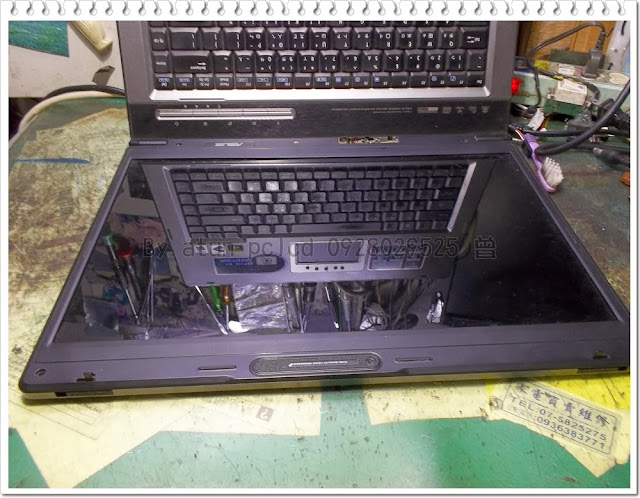

重新再將A、B蓋組裝起來~
我從來沒有去瞧瞧它的主機部位,這回我看到,主人竟然把它的底座部位的所有遮蓋,全部拆光光,這個當然是OK的,這樣更能夠加強散熱!
只是~得留意不要讓那些導體,塞入了底座,因而發生了短路的現象~

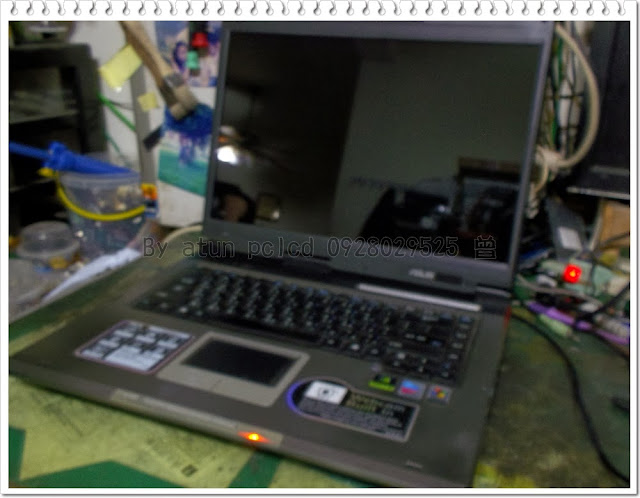

OK的~一開機就是正常的白色背光,非常的明亮!亦不再熄滅了~




提供參考,請多指教!


工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/07/18

高雄.筆電壞屏維修~ASUS(華碩)型號:A6000VM,啟動後進入系統後,會變成白屏維修…

各位午安~
又要來到下班時刻,再度恭喜眾人,即將平安賺錢回家~
今天開場,先來些輕鬆的圖片,ㄟㄟ~不是什麼美女圖照啦~再繼好些時候前,曾經PO過一篇,留有未孵化,殘骸還留在蛋殼內的圖照後,如:
液晶螢幕維修~BenQ(明基)型號:F91GX!顯示不良~
前些時候,又在一台acer的LCD腳座遮蓋內,發現了這兩ㄎ,這回小生命應該是有順利的孵化成功吧,因為僅剩下完整的半邊蛋殼而已,真是恭喜牠們了~

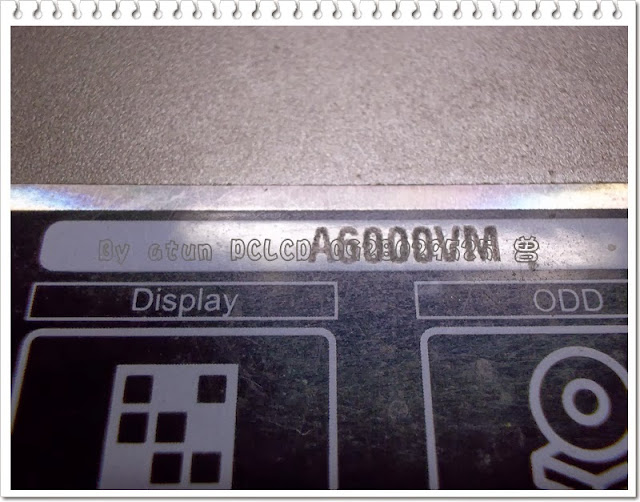

接著~回到主題,來看一台筆電壞屏的更新過程,是ASUS(華碩)型號:A6000VM~

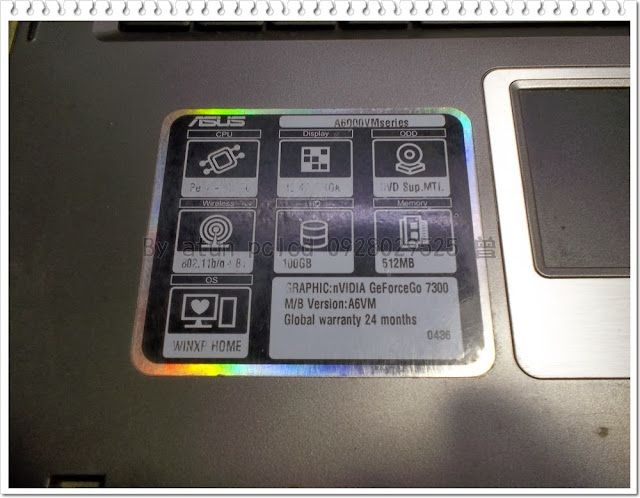

底下是它的外觀照:

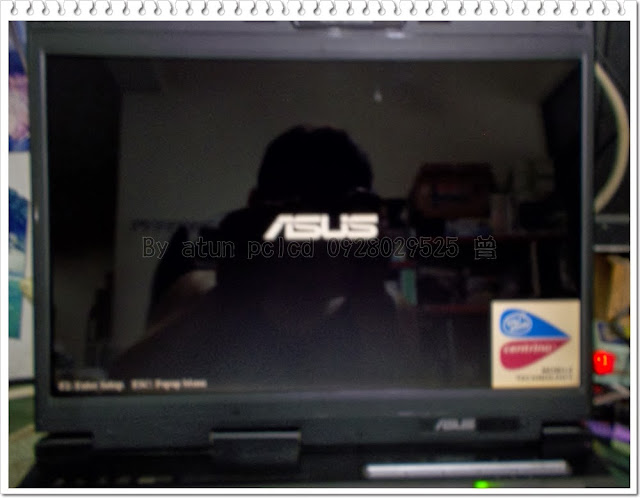

開機啟動後,『ASUS』的LOGO是有顯示,BIOS的畫面也是有的,再下去~當程式跑到快進桌面時,就變成無顯示訊號的白屏,就僅亮著背光而已



不過!另一端的外接輸出螢幕,依然是正常的顯示,並不會與筆電的螢幕一樣?
這下子~你該知道事怎麼回事吧?


這邊~是從筆電背後,將屏線遮蓋去除後的圖照~
我必須再次確認!到底是否為訊號現脫落的關係,亦或是它位移所造成~
你現在已經看到了,訊號線輸出處,正反面看來都是在其正常的位置上~

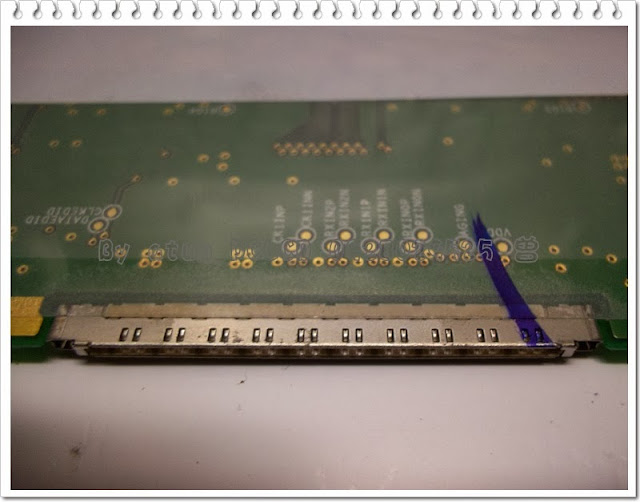

再來看看!進入面板的屏口處,也是緊密的相連,也並無位移的現象!


為了再確認!我再啟用一塊破屏的液晶做測試~雖然它是破屏,依然能夠測得訊號顯示的有無,那些色彩線條就代表了有訊號顯示的輸出喔~



這是本筆電所使用的液晶屏型號~



叫來的液晶,這些在現今已經都無新品可換~連庫存品也沒有,這些都是二手兩品,可能與這台機器長壽命有關吧?


清潔一下它屏線出口~



要再度尬回良品液晶囉~


從重新再裝回液晶起,那顯示白屏的現象就一直不再出現囉~






組裝起來~繼續再做測試也都是OK的~

提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2017/07/05

高雄.筆電破屏更新維修~ASUS(華碩)型號:A52J,液晶面板破裂更新維…

今天~
中秋團圓佳節!在此!祝福眾網友~中秋佳節愉快~如意~闔家安康~~~~~
本日一早~來看一台筆電破屏的更新維修,機種是ASUS(華碩)型號:A52J,這個機型之前也曾經發表過維修實例,因為是不同的屏線入口,所以在特別將其編輯,PO上來分享!
底下事可以看到的型號照:A52J




這是開機後的狀況,還可以看到正常影像!但是有看到裂痕~


鏡頭拉近~就這裡被擠壓到!



準備拆AB框,查看液晶面板型號~


這邊是已經解下面板所看到的背後照,與先前更新維修的A52J,完全不相同,如:
筆電破屏維修~ASUS(華碩)型號:A52J面板破裂,升級~更新~LED面板實例!
所以~本機已經是使用LED為背光的液晶屏,不必再經由轉接線,將30PIN的TCON屏口,轉改為40PIN屏線入口~


這是送來的全新液晶面板~我訂購兩組,一組還是多訂了轉接屏口的軟排線,等待有緣人繼續上門更新囉~ㄟㄟ!



不必轉接,那就省去許多整理那組轉接線的困擾,說真的,那條轉接軟排,還不是挺好整理的~



尬上全新的液晶屏,顯示是一定OK的啦~





提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
1
