首頁 » TECO(東元)液晶電視維修篇
2020/10/15

TECO(東元)型號:TL43K1TRE,啟動後不亮屏、有聲音…維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東

哈囉…,我是曾仔~! 大家好…
歡迎繼續來…收看~『高雄.阿唐(kao atun)…一千零一台液晶維修』的…
看圖說故事…














提供參考,請多指教!

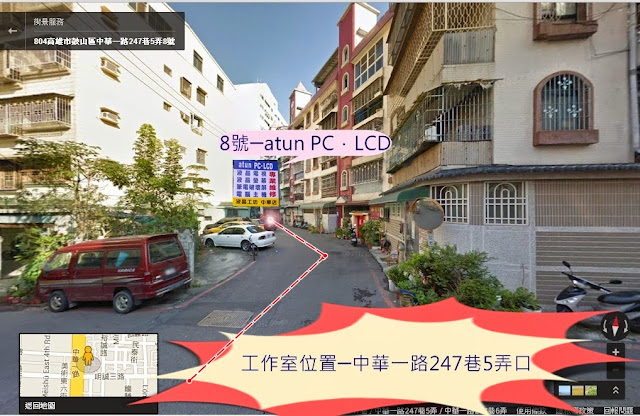

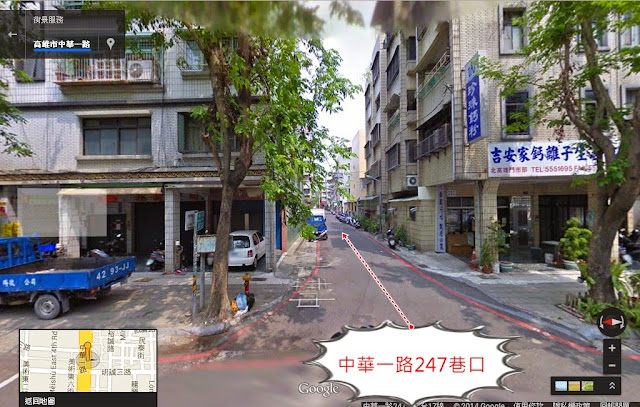

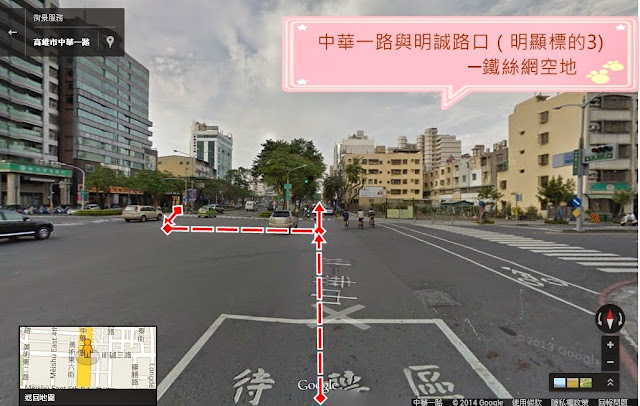

工作室附近Google街景:






工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2020/10/05

TECO(東元)型號:TL43K1TRE,啟動後不亮屏、有聲音…維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東

哈囉…,我是曾仔~! 大家好…
歡迎繼續來…收看~『高雄.阿唐(kao atun)…一千零一台液晶維修』的…
看圖說故事…














提供參考,請多指教!





工作室附近Google街景:






工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2020/09/02

TECO(東元)型號:TL4268TRE,送電後,綠燈恆亮…維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶

哈囉…,我是曾仔~! 大家午安…大家好…
歡迎繼續來…收看~『高雄.阿唐(kao atun)…一千零一台液晶維修』的…
看圖說故事…


















提供參考,請多指教!





工作室附近Google街景:






工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2020/08/21

TECO(東元)型號:TL3796TV,影像顯示灰濛、色澤黯淡…維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東

哈囉…,我是曾仔~! 大家午安…大家好…
歡迎繼續來…收看~『高雄.阿唐(kao atun)…一千零一台液晶維修』的…
看圖說故事…















提供參考,請多指教!





工作室附近Google街景:






工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2020/07/12

TECO(東元)型號:TL-3215TRE,啟動後不亮屏…維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶螢

哈囉…,我是曾仔~! 大家午安…大家好…



歡迎繼續來…收看~『高雄.阿唐…一千零一台液晶維修』的…

看圖說故事…































提供參考,請多指教!











工作室附近Google街景:













工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2020/06/02

TECO(東元)型號:TL50U1TRE,啟動後…,影像昏暗維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶

哈囉…,我是曾仔~! 大家午安…大家好…

歡迎繼續來…收看~『高雄.阿唐…一千零一台液晶維修』的…
看圖說故事…




















提供參考,請多指教!





工作室附近Google街景:






工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2020/05/22

TECO(東元)型號:TL2612TR,送電無反應…維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶螢幕(L

哈囉…,我是曾仔~! 大家午安…大家好…

歡迎繼續來…收看~『高雄.阿唐…一千零一台液晶維修』的…
看圖說故事…













提供參考,請多指教!


工作室附近Google街景:






工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2020/04/19

TECO(東元)型號:TL4268TRE,啟動後…不亮屏維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶螢幕

哈囉…,我是曾仔~! 大家早安…大家好…



歡迎繼續來…收看~『高雄.阿唐…一千零一台液晶維修』ㄟ…

看圖說故事…







































提供參考,請多指教!





工作室附近Google街景:













工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2020/02/28

TECO(東元)型號:TL2612TR,送電無反應維修…。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶螢幕(L

哈囉…,我是曾仔~! 大家午安…大家好…



歡迎繼續來…收看~『高雄.阿唐…一千零一台液晶維修』的…

看圖說故事…



提供參考,請多指教!

工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2020/02/09

TECO(東元)型號:TL40K1TRE,啟動後!有聲無影…維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶

哈囉…,我是曾仔~! 大家午安…大家好…



歡迎繼續…收看~『高雄.阿唐…一千零一台液晶維修』的…

看圖說故事…



 提供參考,請多指教!

 工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2020/01/02

TECO(東元)型號:TL4268TRE,啟動不亮屏…維修。高雄、屏東液晶『電視』維修.高雄、屏東液晶『螢幕』維修~

哈囉…,我是曾仔~! 大家午安…大家好…



繼續來甲…收看~『高雄.阿唐…一千零一台液晶維修』的…

看圖說故事…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2019/09/05

高雄、屏東.液晶『電視』、『螢幕』維修~TECO(東元)型號:TL3233TR,啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

來看今天的主角:TECO(東元)型號:TL3233TR



這是它的故障現象:

送電啟動了(綠燈號亮起)…,可惜…,屏幕並沒有亮起背光…



我拆解背蓋後…

映入眼裡的是,這等畫面…送往背光驅動的導線是被拔除的、其中PIN座裡的一條藍線,更是被剝離開了PIN座…

這下…腦海中產生了許許多多的???…



我將導線回復成原貌…,並送入背光驅動板的母PIN座中…



我有重新送電再測試…

不用說…,當然是依舊不亮屏…,並且獲得了背光工作的兩個工作電壓數據…

好像是工作電壓有問題…?



沒關係…

我取來另一塊類似的電供板,再次試點…



上頭換上另一板測試結果依舊…

只是當我把導線拔除後,是可以量測到DC:24V的輸出的…



解下背光驅動查檢、除錯…,再試送電測試…



現在實驗電供顯示電流數值,已不再是高電流數值…,顯見背光驅動已無短路現象…



所以…

回裝尬會機器上,已可以量測得到電供所輸出的主電壓…



ㄎㄅ…

可是背光依舊沒有亮起…

苦了…,這又是啥回事…?



我反覆測試…

有了重大發現…,原來主板送出的BL/ON訊號,在經由電供板銜接再進入背光驅動的線路PIN腳,有被調換過(俗稱:『做腳手』嘛?)…!

這張是說明:BL/ON是無電位的…,所以背光不亮是正常的…



所以…再重新調整到適當的PIN腳內後,已可驅動點亮背光…



影像是正常的…



問題又來了…!

我想調整其背光數值,藉以降低功耗數據…卻毫無作用…?



ㄎㄎ…

原來ADJ的腳位也有被動過…,再一次將它(ADJ)調入到正確的腳位…

這回背光明、暗已可受到控制,當然功耗也就有明顯的下降…



終於可以收工了…,這一台算是上演查修、除錯的技能檢定說…,還好算是有過關吧…?



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2019/05/30

高雄、屏東.液晶『電視』、『螢幕』維修~TECO(東元)型號:TL-4282TRE,啟動後!有聲音、無影像維修…

哈囉~我是曾仔… 大家午安!大家好~
來看今天的主角:TECO(東元)型號:TL-4282TRE




通常查檢都需要解開後蓋!
這個按鍵板讓我猶豫了一下下…,竟然是此等設計…???




這是它的故障現象:
現在送電了,也啟動了(綠燈號亮起)…



可惜了…,背光並沒有亮起,這就是本機要處理的故障現象~
正所謂:開機暗屏是也…



先來求證一下是何部位在出問題?




也只有一塊電路板!也只能夠量測此塊電路…!




假使電路查量未果!,藉由LED測試移來測試背光,依舊能判定故障部位…





賈功夫…
玻璃基板還用了固定膠帶來黏貼…
這裡需要聲明一下:
『免責聲明一下:拆解面板有損傷玻璃基板風險(亮線、寬帶顯示不良、玻璃基板破損),維修者不負責任的喔…』




查修背光燈條中…





我需要更多的測試儀來佐證燈珠的良莠…





更需要來調理修復好的燈珠功耗…





整機組裝…燒機測試中…



提供參考,請多指教!


工作室附近Google街景:








工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2019/05/20

高雄、屏東.液晶『電視』、『螢幕』維修~TECO(東元)型號:TL-4282TRE,啟動後!有聲音、無影像維修…

哈囉~我是曾仔… 大家午安!大家好~
來看今天的主角:TECO(東元)型號:TL-4282TRE




通常查檢都需要解開後蓋!
這個按鍵板讓我猶豫了一下下…,竟然是此等設計…???




這是它的故障現象:
現在送電了,也啟動了(綠燈號亮起)…



可惜了…,背光並沒有亮起,這就是本機要處理的故障現象~
正所謂:開機暗屏是也…



先來求證一下是何部位在出問題?




也只有一塊電路板!也只能夠量測此塊電路…!




假使電路查量未果!,藉由LED測試移來測試背光,依舊能判定故障部位…





賈功夫…
玻璃基板還用了固定膠帶來黏貼…
這裡需要聲明一下:
『免責聲明一下:拆解面板有損傷玻璃基板風險(亮線、寬帶顯示不良、玻璃基板破損),維修者不負責任的喔…』




查修背光燈條中…





我需要更多的測試儀來佐證燈珠的良莠…





更需要來調理修復好的燈珠功耗…





整機組裝…燒機測試中…



提供參考,請多指教!


工作室附近Google街景:








工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2019/03/19

高雄、屏東.液晶『電視』、『螢幕』維修~TECO(東元)TL-3253TRE,選單會自動跳出、自動開、關機…維修…

哈囉~我是曾仔… 大家午安!大家好~

這兩天…,戶外算是寒風刺骨了…,眾網友們要多多注意保暖…

來看今天的主角…:TECO(東元)TL-3253TRE



這台機器不知怎麼了…?現在看來還:『美的冒泡…』

機殼上還長出了許多痘痘



解下腳座的接縫處…

嘖…、嘖…、嘖…,實在是…



解下背蓋…

這回…,就讓我驚嚇過度了…



拆解機殼後…,整手油孜孜的…。記住喔…,我不是拿過手扒雞喔…



電路板上也是不遑多讓…



致使電視…在啟動當下會自動開關機



這裡是清理過得電路…



外殼,需要來幫它洗洗澡…,不然裝不回去…



乾爽後…,再來上一層塑膠還原劑…

聽說這一類機殼,因為製造廠原料調配錯誤,致使長期間在空氣中曝露後,會產生氧化物…,我只是期望上了這一層還原劑後,能夠多少阻隔一些氧化作用…



封蓋後!外表也上一層吧…



如此…,整台油油亮亮…,也就閃閃動人了…



整機組裝…熱機了…



提供參考,請多指教!



工作室附近Google街景:





工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/12/24

高雄、屏東.液晶『電視』、『螢幕』維修~TECO(東元)型號:TL-3281TT,啟動後有綠燈,其他全無維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看老機器啦…,是底下這一台:TECO(東元)型號:TL-3281TT



這是它的故障現象:

送電後是可以啟動轉換為啟動藍燈號的…,不過~也只有指示燈號有反應,其他的,還再繼續休眠吧…?都沒有反應說…



拆開後蓋…

映入眼簾的是這個東西…

老機器了…,應該是電供板已被更換過…,線路還重新銜接過,這是意味著:曾經出現輸出端PIN座燒毀嘛(我有遇過說…)?

現在不管啦…



來測量一下電供輸出狀況…

看底下圖照,背光工作要件都有存在,理論上應該是會亮屏…



不過…,要是這個鐵殼底層的背光驅動出問題的話,那就要另當別論!

我其實不很想是背光驅動有問題,因為要拆解一大堆螺絲,才能掀起這個鐵板蓋…,不知道想要累死誰說…?



好啦…

埋怨歸埋怨…,拆…還是得拆…

經過一番功夫,終於給它掀起來了…



你看看…

這是傳說中的達芳黃金背光驅動板…



這一台機器…,還保留了它的散熱墊…,顯示著它從來沒有被拆換過(厲害得很)…



我…是還有的…



可惜了…換上後依然無動於衷!

這是…?所以…也不是背光驅動板有問題?要不…是什麼問題啊…?



別慌張…

查量一下…工作條件數據…

怪怪…,上頭電供板PIN座上有量測到背光啟動訊號的電位啊…?

底下第二張就是了,啊…怎麼沒有來到背光驅動板的PIN座勒…?



重回到主板上量測…有的啊…

下一張圖,背光上沒有欸…,這下…



這個主板到背光驅動…,線路在其中有再經過電供板…,莫非…

手指的它出了問題…



重新補焊看看(這個電供的焊點,被焊接得很糟糕說)…



再測一下…線路是導通的…



啊…還是沒有電壓到來…,我看是…



這期間我又查量了電供的輸出(24、12V都時有時無)…,感覺它好像怪怪的…

於是乎…先來單板查修…試送電…



底下是APFC升壓狀況,這個應該是不良的…



經過對電供板一番整修…

現在確定的,DC24、12V都有輸出了…



因為APFC電壓已經回復,上升到380~390V



如此這般…

背光也就可以正常點亮了…



藍屏出現了…



可是…,我怎麼叫不出選單…,我還用原廠遙控ㄋ……,這實在是奇怪了



選擇了訊號源(我按了AV/S選擇切換到AV訊號源),卻出現了這等畫面…,哭了…怎麼會進入工模…?從此就卡在這邊了…






繼續閱讀
2018/12/03

高雄、屏東.液晶『電視』、『螢幕』維修~TECO(東元)型號:TL3245TRE,有待機紅燈、無法啟動維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看這一台…,其型號、機種:TECO(東元)型號:TL3245TRE



這是它內部的唯一電路:



現在送電了…,有待機紅燈號…



可惜…,手按POWER鍵是無法啟動的…



按到手指破皮了…都沒用!

因為現在的待機功耗數值是不對的…,功率表在這可以充當以前的電腦主機板維修的偵錯卡…,雖然不知它是跑到哪個位置錯位,總是…知道三合一主板並沒有在送電後…,一系列的送電、偵測、通知後…,來到待機狀態…,簡單的說就是卡在復位(待機)的路途上…

因此…,你是無法有效的啟動電視的…



連指示燈號熄滅了…,也還是5點…多瓦特



拆解主板查修中…



要再一次送電測試了…



這回你看看…



送電後…,一系列偵測、啟動、復位,最後就會回到待機狀態…,所以…功耗都僅在0.3W,這樣才是正確的…



你不相信嘛?

再重新插拔一遍電源插頭…,



送電後…,確定紅燈號亮起…,也可以看到正確待機功耗在微小的0.3W…,這應該表示已經在正常的待機狀態下…



所以…啟動它就不難了…,藍屏顯示正常…



緊接著…

再解三合一主板,整理、更新一下上面的電源濾波…



組裝起來熱機了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/08/23

高雄、屏東.液晶『電視』、『螢幕』維修~TECO(東元)型號:TL-4246TRE,啟動後有聲無影維修…

哈囉~我是曾仔… 大家午安!大家好~
來看今天的主角:TECO(東元)型號:TL-4246TRE




機殼上有一堆小小顆粒結晶體,聽說是因為塑膠機殼是環保材質的關係…




除了會有結晶體外,還出現旭多的液體,像油又不是油,像水又不是水…



這是它的內部電路分佈:




現在來測試故障現象:
送電有待機紅燈號,啟動後轉為綠燈號…,到這邊都是正常無誤的…




不過…,沒有亮起背光就是不對了…



再用LED測試儀試點…
很明白…
有一組迴路電壓浮動,另一組迴路則是直接開路…,所以…






不用說…,又要拆解面板查修…
免責聲明一下:拆解面板有損傷玻璃基板風險(亮線、寬帶顯示不良、玻璃基板破損),維修者不負責任的喔…』







趕緊回裝測試…,其實沒有『趕緊』啦… ,這個要慢慢來急不得的…



看來又可以安全下莊了…



再來就是要來調降一下功耗…
原先啟動後功耗這麼多…, 接近70W上下…






調理後僅有一半…,期望它長命百歲說…



 提供參考,請多指教!


 工作室附近Google街景:







 工作室地理位置:
 維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2018/08/17

高雄、屏東.液晶『電視』、『螢幕』維修~TECO(東元)型號:TL2096TV,送電無反應維修…

哈囉~我是曾仔… 大家午安!大家好~

各位…安好…,今天繼續來收看液晶維修過程,主角是:TECO(東元)型號:TL2096TV



97年出廠老機器,不過看在解析度是1366*768的份上,能修復就繼續使用,因為這個解析度使用在20吋的面板上,可是一台顯示影像非常細緻的電視了…,一起來看看



送電是無反應…

首先我看到了PI板上二次側濾波是鼓包的…,二化不說,這個當攘是要先解下PI板,降起板上濾波全數更新…,這時也可以驗證網路上的傳說(電容換一換就會好…)是否真有其事?



來囉…,換也換了…,而且是全數更換的…



你看看…

二次側上的電位量測起來依然是幾近於『0』的無電壓輸出…,所以囉…並非是如此的,網路上的任何資訊並非適用於任何故障現象,沒這麼好康啦…



來看一下待機控制電路上,及其周遭元件有無問題?





後來…

即使換了PWM控制器依然無效…,我開始了大肆搜索板上的一些料件…



果真皇天不負苦人…,它終於亮起待機紅燈號…,啟動當然是OK的…



麥強…,麥勇…

要再繼續整新主板…,鐵殼小C都長黑頭粉刺了說…



這才整機組裝起來…燒機預熱囉…



 提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:

 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2018/06/25

高雄.液晶電視維修~TECO(東元)型號:TL-3796TV,送電無反應維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看這一台電視的維修,主角是:TECO(東元)型號:TL-3796TV



這是它的內部電路分佈:



來查量它的故障現象:

現在送電啟動了亮起了綠燈號…



可惜背光是沒有亮起的…



同時間查量其二次側輸出…,什麼都沒有…



這不就說,電供板非常有事了…?解下它查檢中…



現在再一次單板量測…,所有的電位都是正常的…

這下哭了…,不是電供板的問題欸…



再尬回機器…,又沒電了…



拔除送往高壓驅動的導線…



有電了欸…,電壓已經出來了…



背光驅動出了大問題說…

解下…查檢…汰換…再尬回測試…



OK的…,已經可以驅動背光…



調降一下功率…



組裝熱機了…



 提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:

 維修收送專線:(07)5531525;0928029525 曾仔~

 本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2018/06/20

高雄.液晶電視維修~TECO(東元)TL-2498TV,啟動後暗屏維修…

哈囉~我是曾仔… 大家午安!大家好~

今天來看這台電視的維修,主角是:TECO(東元)TL-2498TV



這是107年3月份收修的機器,距離上一次維修時日,約莫3年半的時間,應該是可以讓大家接受的啦…

所以主人再一次送修前來…

這是上一次維修的文章:

高雄.液晶電視維修~TECO(東元)型號:TL-2498TV,啟動後~無顯示畫面維修~



這是它的內部電路分佈:

至今3年半前維修更換的料件,看來依舊是頭好壯壯…,所以…也就是為何口口聲聲要更換NCC

KY系列的料件,只能說它『耐操戈烏凍頭…』



這是它的故障現象:

開機啟動後綠燈亮起了,不過…,螢幕並沒有亮起,正所謂:『開機暗屏…』是也…

所以…,確定與上次的維修的內容,是一點點關連都沒有啦…



查檢結果是升壓線圈故障…

其二次端的兩個線圈,內阻不同…



我跟它玩了一下…

找來一組相似的(不同大小,當然內阻不同)線圈…,試著嘗試驅動看看…



腳位不同…,只能倒著焊接電路…



會亮了…,可惜線圈不同,無法全部驅動燈管…



沒有這種線圈…,只能朝更改驅動公板著手…

不過這也事與願違…,通常的驅動都是一出一回…(有回朔),原機4組都是出線…,並無回朔設計…,這得好好的實驗一下了…



經過一番實驗試點…,這是可行的…



它的背光終於再度被驅動點亮…



而且還非常的閃豔奪目說…,組裝熱機中…



 提供參考,請多指教!

註:感謝泰山褚兄技術支援…,謝謝啦!!



 工作室附近Google街景:



 工作室地理位置:



 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/31

高雄.液晶電視維修~TECO(東元)TL3215TRE,啟動後不亮屏,及無音效輸出維修…

哈囉~我是曾仔… 大家午安!大家好~

來看今天的主角:TECO(東元)TL3215TRE



本機採三合一主機板…



這是它的故障狀況:

送電後有待機紅燈號,啟動後也有綠燈號,此時該亮起背光的…



不過並沒有亮起,查檢其背光驅動電壓是存在的…



所以…

又要來拆解面板,查修背光燈珠了…

免責聲明一下:拆解面板有損傷玻璃基板風險(亮線、寬帶顯示不良、玻璃基板破損),維修者不負責任的喔



封裝面板…,測試…



看來…,我又可以安全下莊了…



再解三合一主機板,調降功耗以便讓背光燈珠工作不發熱,不發熱!就能夠活得長久一些…



其實本機還有發出聲音…,只是…是那種悄悄話的音量…,主人說老早就壞了…,都從視訊盒那外接輸出好久,能幫忙改善就OK,不行也沒差…



殺肉機有時喇叭都沒有留下,尤其是這種普通一般的…,不過…好像是這一種普通型的較容易出現破裂不堪的現象…

我雖然找到可以容納得下的喇叭,但是它的支架還需要重新再塑造…





原先喇叭出口應該向下,現在只能這樣安裝固定,出聲依然是OK的…



整機組裝預熱了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/27

高雄.液晶電視維修~TECO(東元)型號:TL3796TV,無法啟動維修…

哈囉~我是曾仔… 大家午安!大家好~

今天繼續看液晶電視維修…,今天的主角是:TECO(東元)型號:TL3796TV



這是它的內部電路分佈:



我們來測試一下它的故障現象:

送電後…,有亮起待機紅號,啟動後…,也有亮起綠燈號,可是…



可是什麼…?

背光卻閃亮了一下…,熄滅了…,同時間的電壓全部不見了…



這個電供板…大有問題…

解下它~除錯中…



再度尬上機器測試…,已經能夠正常啟動…



我還是需要調降一下它的功耗…



這樣子的功耗就可以接受…



雖然…已經可以順利啟動…,我發現DC24V主電壓還是不夠穩定…(注意上頭那張3個電錶的,有一個電位是:23.49V),所以…順勢將所有二次側濾波全數再更新…



不動如山的主電壓…,這就是為什麼每次都要將電供全數更新的原因…



麥強…!麥勇…!要繼續淘汰主板上的鐵殼小C啦…



友人常說我種的香蕉,像被颱風吹過一樣東倒西歪…

我嘛常常回他,姿勢不好沒關係,重點是能夠存活很久說…



就這樣…

這一夜…,讓它趴著一直熱機到天明…,沒事的…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/15

高雄.液晶電視維修~TECO(東元)型號:TL4202TRE,啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~
今天4月1日愚人節…,想說來群組玩玩封槍收山的玩笑…,結果一下子就被抓包了…,唉…真是不好玩…
還是來看看今天的主角:TECO(東元)型號:TL4202TRE




這個製造工廠不知怎麼回事?機殼內還多了ㄎ螺絲…
下一張的腳架鐵座也少鎖一ㄎ螺絲,應該不是原廠問題吧?孔位上有螺絲鎖過的痕跡說…




這是它的內部電路,僅有這一塊三合一控制板…





來測試一下…
送電啟動後…,背光電壓是有升壓的…






而使用LED測試儀試點背光,其電壓是浮動的,到最後呈現開路…




我開始準備要來拆解面板了…
不過…,我又發現了一個奇怪現象,這個軟排的金屬腳位上,有許多的液體…???




猜試起來後是呈微黃色的,這個不知又是如造成的啦…



拆解到背光位置,我還是需要說:
免責聲明一下:拆解面板有損傷玻璃基板風險(亮線、基板破損),維修者不負責任的喔…』




這一塊就費事了,一堆固定墊…





這下又奇怪了…
這應該是新品…,怎麼背光燈珠已經被搞過了勒…???




你看看…
這些燈條背板過熱焦黃的,就都是需要更新的的燈珠…





OK了…已經修好了…,全部都能被驅動點亮…



組裝起來…,試點看看能否安全下莊…?





緊接著…
要還調減一下背光燈珠功耗說…,不降的話…,燈珠是容易掛點的…,你、我都非常不願意的,不是嗎?






最後調整10多…W,加減說…



你給它看看…
一樣是光鮮亮麗的…







提供參考,請多指教!


工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2018/05/13

高雄.液晶電視維修~TECO(東元)型號:TL-4246TRE,啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~
又好久不見啦…,就不知最近一直在忙些什麼?眼見月底將至,又有一個月放的維修件要再層疊上去…,繼續來趕進度…
來看今天的主角…,TECO(東元)型號:TL-4246TRE




這個又是怎麼回事?都有一些水珠狀的東西…,機殼上也有水晶體…?
聽說跟機殼的材質有關…?





再來機殼後蓋也有一些水漬乾涸的痕跡…,不曉得有沒有造成內部傷害…?



這是它內部概況…





PIN坐上也有氧化(生菇)現象…!





 來測試一下故障狀態…
送電後待機紅燈號,啟動後也有轉換為綠燈號…




可惜了…,背光沒有亮起…



我開起了進一步的查檢…查量動作……







再三確認無誤…
要來拆解面板、查檢其面板背光…『免責聲明一下:拆解面板有損傷玻璃基板風險(亮線、基板破損),維修者不負責任的喔…』





經過一番手腳…終於來到玻璃基板背後的背光源…



著手查檢確認故障點…





修復試點…



組裝回面板,再次試點確認!




組裝回面板…
繼續查檢、測試功耗中…






OK了…又可以安全下莊…



火力全開…(10)功耗68W,不久…又將死…







背光調降多一些…,能接受的最低亮度,功耗減降了一半以上…





賞電!省錢!又利多…





就這麼多…,這樣畫質、亮度都OK說…,你幹嘛要了錢又傷機勒…



提供參考,請多指教!


工作室附近Google街景:







工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2018/05/10

高雄.液晶電視維修~TECO(東元)型號:TL4246TRE,有待機紅燈號,無法啟動維修…

哈囉~我是曾仔… 大家午安!大家好~

8月份中旬以後的維修件,看來沒啥新鮮件,就只接給它跳過了…

緊接著進入9月份第一個維修件,是底下這個廠牌、型號:

TECO(東元)型號:TL4246TRE



這一型號上回有遇過,不過故障現象不同,如:

高雄.液晶電視維修~TECO(東元)型號:TL- 4246TRE,啟動後不亮屏維修…

而這回是:有待機紅燈號,不過卻無法啟動…,有看到下一張嘛?我手指頭一直按著的…,就是無法啟動…



先看一下它的內部構造…



有待機紅燈號,不用說當然代表著電供板輸出待機電位是正常的…

所以咧…主基板故障的成面最為嚴重啦…

解下它查檢…汰換說…



你看看…

再對主板查檢、汰換後…,已經能夠啟動轉換為啟動綠燈號…



影像顯示是正常的說…



有了上回的維修實例,非常了解這型背光燈珠故障的機率還是很大…,所以能夠減壓降流的,肯定要先來預防一下…



其實也沒有什麼…,就是要將背光數值調低一些,底下4張圖照兩相比較,你就知曉…



在我接觸的送修客人中,大部分就是買來就不曾進入選單中做調整…,就這樣一直處於用盡全力的燃燒自己,死得比較快啦…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/29

高雄.液晶電視維修~TECO(東元)型號:TL- 4246TRE,啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

現在是晚安了…來看這一台42吋液晶電視的維修,主角是:

TECO(東元)型號:TL- 4246TRE



這是它內部的電路分佈:



現在電視啟動燈號已經亮起了(綠燈)



又來了…

手掌遮住的面板洞孔,理當要有亮光出現的…,現在是沒有的



背光驅動電壓已經升壓了說…



LED測試儀所測試的電壓也是浮動的…



拆解面板中…



查量故障燈珠中…





單隻燈條一 一測試中…



點亮全部背光測試中…



組裝回面板測試中…



整機組裝測試中…



安全下莊熱機中……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/24

高雄.液晶電視維修~TECO(東元)型號:TL-2498TV,送電啟動亮綠燈後,其他全無顯示維修…

哈囉~我是曾仔… 大家午安!大家好~

今天一碟小菜,來看一台24吋液晶電視維修…

話說這一碟小菜,並不是說他是一台好修的故障點,我說的小菜,只是針對它的尺寸大小來判定而已啦…ㄎㄎ…

其廠牌、型號:TECO(東元)型號:TL-2498TV



這是它的內部構造:

由圖照中你可以看出,PI板上並無異樣的料件…,案情有點不單純…



現在來送電測試,待機紅燈有亮起,也可以啟動轉換為綠燈號…再來勒……



哇……,當然是要亮屏顯示影像啊……,你有看到的,沒有的不是嗎?



 來解下它的重要部位查檢……,你會問哪裡是重要部位啊?



哈哈…,兩塊電路都嘛是重要部位說…,兩塊電路都要查檢、整修,ㄢㄋ…咖ㄟ強!咖ㄟ勇啦!(不是要裝上阿桐伯久固勇喔…)



先來PI板……



再來主機板……



再來…你不是兩塊都整理好了嘛?,不是要試點測試一下能否點亮屏幕?

阿怎麼…?還在測試…?

靠!阿…就漏氣啊…,沒有亮屏ㄟ……,我現在量測的是背光的啟動訊號電位,明明已經有輸出到PI板了,怎麼沒亮屏勒…?



看看這裡…,這個高壓出線PIN母座,好像沒有完全沒入公座中……

什麼…你看不出來嘛?



來…再一張……,這樣你該看得出來吧?

母座內部針腳已經歪斜了喔……



重新矯正…已經可以點亮屏幕……



組裝熱機了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/22

高雄.液晶電視維修~TECO(東元)型號:TL 2696TV,無法遙控維修…

哈囉~我是曾仔… 大家午安!大家好~

今日繼續來看液晶電視維修…,是底下這一個型號:

TECO(東元)型號:TL 2696TV



這是它的內部構造…



主人述說:電視無法用遙控器遙控…,但是機身上的按鍵,卻是可以開關啟、閉的…

上一回…本機型的電供板是還沒有再測試過,這一回…一併測試下去……



這些圖照是在40倍放大鏡下拍攝的…

你有看出任何名堂嘛?

重點是這些鐵殼小C漏汁了…,這會腐蝕基板銅箔線路的…



你看看…這邊就是了…這邊就是被腐蝕到有斷裂的現象…

很不幸…。剛好就是IR訊號進入的傳輸銅箔導線…,所以,IR接收遙控的訊號就此音訊全無…



不用修補了…,直接飛線進入晶片…



你看看…已經可以遙控了…



當然…最後要將這些鐵殼小C一併更除…,這樣才不會繼續爛下去咩…,造成更多的傷害啦…

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/21

高雄.液晶電視維修~TECO(東元)型號:TL2698TV,送電啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

今天持續來看液晶電視維修…,是底下這一個廠牌、型號:

TECO(東元)型號:TL2698TV



先來直接拆解後蓋……



這…電源板以外…

怎麼又多了一個迴路出來……?



是一個保險絲座…,這是怎麼一回事勒…?



先不管了…,來送電測試看看…?看看會不會爆炸…
