首頁 » TATUNG(大同)液晶電視維修篇
2019/10/07

高雄、屏東.液晶『電視』、『螢幕』維修~TATUNG(大同)型號:DH-32A10,有聲音、無影像維修…

哈囉~我是曾仔… 大家午安!大家好~

好久不見…

來看今天的主角…,TATUNG(大同)型號:DH-32A10



這是裡面的唯一電路,所謂的三合一板(含電源轉換、面板驅動、與及背光驅動…)



其故障現象是:有聲音無影像顯示,說是無影像顯示,倒不如說是無背光亮起,所以看不到玻璃基板所顯示的影像…

查檢了背光源導線,確定整個迴路是開路的…



經過拆解面板更新背光源後…,已經可以得到藍屏畫面…



調校機器背光源功耗中…



直接砍掉20W,幾乎是整機功耗一半…



擦拭一下玻璃基板…(刮傷的就難以復原了…)



為何機器功耗這麼高…

啊…你就從來不調整背光源數值說…,一直是讓背光源火力全開…,當然它就死得快!!!



全數更新,再降功耗…期能讓機器再使用長長又久久……



不知道被章魚吸盤給吸住是啥滋味…?可以去問問這個傻妞…



提供參考,請多指教!



工作室附近Google街景:





工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/07/19

高雄、屏東.液晶『電視』、『螢幕』維修~TATUNG(大同)型號:V32MABF,送電無反應維修…

哈囉~我是曾仔… 大家午安!大家好~

持續來看液晶電視維修…,主角是:TATUNG(大同)型號:V32MABF



這個是它內部的兩個主要電路…





這是它的故障現象:

送電了…,電源指示燈號沒有亮起…



查量了電供板輸出電位,當然也是無電壓輸出。啊毋…就害啊啦…



趕緊解下電供查檢…汰換…



剛好還有一塊故障板可以比比對對說…



很快的…

待機電位已經有了…,當然,待機紅燈號就有顯示了…



啟動!沒問題…,藍屏也有顯示了…



排除故障點後…

上面的小小C…,需要更新的…



整機組裝…預熱了…



 提供參考,請多指教!



 工作室附近Google街景:



工作室地理位置:

 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/14

高雄.液晶電視維修~TATUNG(大同)型號:V32EMFX,影像顯示灰白維修…

哈囉~我是曾仔… 大家午安!大家好~

今日討論主角:TATUNG(大同)型號:V32EMFX



這是它的內部電路分佈…



啟動後…

就是這等顯示畫面…,灰白…灰白的…



沒有血色…



這個以前電路就做在一塊小板子上控制,我都喚它為:《終端顯示處理電路》

現在的面板…為了節省成本,已經不再搞那片了…,直接就在銜接的橫隔板上設計出電路…



這麼一來…,就不軟了…,因為要抱著這塊面板來維修說…



不是很簡單說,而且還有點費事說勒…



完修收工了…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/10

高雄.液晶電視維修~TATUNG(大同)型號:V32EMFX,顯示正常無音效輸出維修…

哈囉~我是曾仔… 大家午安!大家好~

放假了…,來去玩吧…,沒出門的來看看維修文章囉…

來看看今天的主角,機種、型號:TATUNG  V32EMFX



這是它的內部構造:



這是它的影像…

唉唉…,這影像很正長勒…,要修什麼…?



沒聲音說…

無音效很討驗的啦…

解下主板,先來查檢耳機座…



這個電錶有一個功能…,可以送出方波,所以…可以用來檢測功放IC功能是否正常…



查檢結果…,耳機做沒事,功放IC也沒事…



更換了許多小濾波也不行,靠!問題點到底在那…?



現在當然有好的結果…,數值設定很小就OK了…



這台偏光膜有點不行了…,幫忙撿一下背光數值,可以讓面板溫度不必那麼高…

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/05/10

高雄.液晶電視維修~TATUNG(大同)號:V22ACIT,啟動後顯示昏暗維修…

哈囉~我是曾仔… 大家午安!大家好~

來了…8月份第一篇終於來了…,眼見年底將至又要跨年了說…

現在來看看今天的主角,是一台小電視:

TATUNG(大同)號:V22ACIT



它其實動作算正常,就是亮度比較昏暗…



本機器採外置電源適配器,其內部就一塊二合一電路(含液晶驅動與背光驅動…)



現在…

我使用外置燈管測試是不亮的…



來著手將濾波于以更新…

更新後並無多大效應說……



我們來查看一下究竟…,有時這個也說不來…,各位就看看圖照吧…



補救線路…汰換料件…



測試外接燈管正常……



結果試裝回去又不正常……



連回來再試裝外置燈管試點,也樣驅動不良…



繼續再查…,其實查檢過程已經忘得差不多了啦…



又再將外置適配器給拆了…,這裡面也有問題說…



隨便量測一個便知道…,都變成電阻了啦…



一切通通整理、汰換完畢…

外接燈管測試也OK,裝回機器測試內部燈管也一樣明亮……



這裡…

線路錯誤…,跑錯位置了…,應該要從底部走…



不然…,腳座裝上就壓線了…



你看看又恢復明亮了…,而且亮度數值僅要調整20就足夠,就很亮了,原先數值100還是很暗的啦…,不然幹嘛還送修啊…?

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/29

高雄.液晶電視維修~TATUNG(大同)型號:V32ECEO,畫面顯示不良維修…

哈囉~我是曾仔… 大家午安!大家好~
『你都知道這叫國旗了,那我們就是國家!走開吧別在這兒惹人嫌…』
我其實還一直在想著那個廠商說了這句話的當下情景…,幻想著…幻想著…還是很爽…
開個場白…沒有什麼目的,繼續來看電視維修啦…
今天的主角:TATUNG(大同)型號:V32ECEO

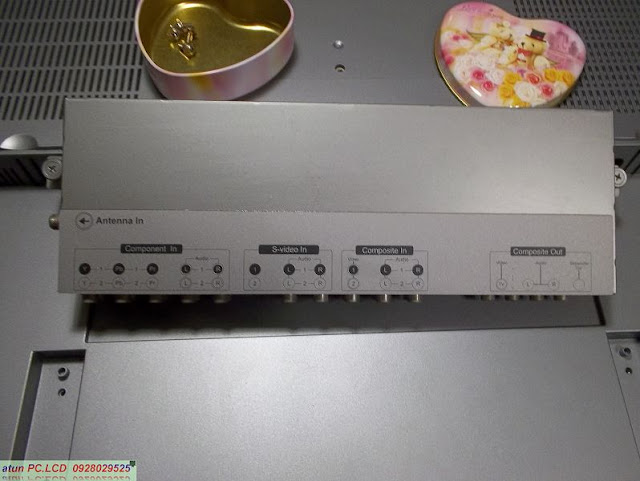

超大視訊盒…



重新尬上!來試點一下它的故障狀態…

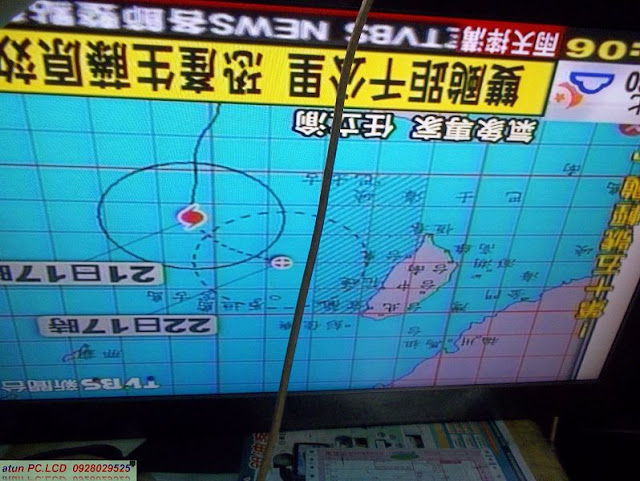

我再畫面中看到許多不應該出現的綠色點…




最後…更加擴大呈寬帶



即使改變訊號源,也還是得到相同的故障情形…



來拆解主機板保護蓋…



我料想主機板的故障機率大…說?



請示一下波波大師…






由上方那些波型看來…,量測點都是不平穩波型…,也就意味著電壓不穩定…



先掃掉一些看看



你看看…漂亮得很說…






再擴大一些…,多換一些…,換越多越好的啦…






再來查檢它電供板…
我看到了許多『紅螞蟻』的屍體…










你看看!
換越多料件,電視畫面越漂亮的…不是嗎?





後來主人來了…,測試了HDMI輸入源,竟然發生了不可思議的現象…
假使類比訊號沒接入,HDMI就一直無法顯示…,你懂我意思嘛?簡單說兩個都要接入才可以收看『HDMI』訊號源,單獨『HDMI』訊號源是不可以的…
我只好再上工作桌拆解查檢(注意這時與地上的HDMI線材是不同的…)




後來…我在主板上有找到一ㄎ焊接錯誤位置的料件…,換上後…,單獨測試HDMI已經可以顯示了…

最後…再回到地面試裝單獨HDMI輸入,也還是一樣無法顯示,換裝了另一條HDMI線(較短…)問題就決解了…,原來是線材過長…,訊號太弱的緣故啦…


提供參考,請多指教!


工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!
繼續閱讀
2018/04/10

高雄.液晶電視維修~TATUNG(大同)型號:V32MABF,送電啟動後不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

今夜凌晨一陣天搖地動……
繼續閱讀

2018/04/03

高雄.液晶電視維修~TATUNG(大同)型號:V37ECGI-DTA,啟動後~不亮屏維修…

哈囉~我是曾仔… 大家午安!

大家好~今天…,繼續來看液晶電視維修…,是底下這一台廠牌、型號:

TATUNG(大同)型號:V37ECGI-DTA

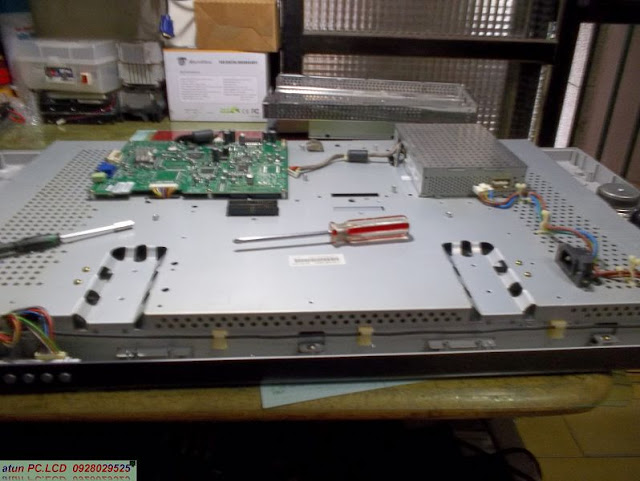

我先拆了機…,內部電路分佈就長這樣…



我看了一下~送往背光驅動的線路是否穩固?

看到了嗎?還用了矽膠牢牢的固定著…,並沒有鬆脫的現象啦…



為什麼要看上面那個部位…

因為現在送電了~也啟動了~



可惜的是~面板並未亮起背光~就是說現在是:『開機暗屏』的……



持續在送電啟動當下~

來測量一下背光的主要工作電壓數據……



由上述3個測量數據顯示~

很明顯的說明…,這一塊背光驅動板有很大的問題…



解下背光驅動板,查量、排除故障點…



現在你看…

面板的背光已經亮起……



緊接著~解下電力供應中心,整新、修補一下……



繼續送電再測試,這回再加入訊號……



現在看到底下的圖照,你該知道,我又要來測試本機器的功耗!

測試出爐了~37吋的本機器功耗來到150W(瓦特)

我們來回顧一下,最近所測試的幾台機器的功耗:

高雄.液晶電視維修~PANASONIC(國際)型號:TC-32VPL,送電無反應維修…

這一台是『32吋』,一開始測試功耗是153W(瓦特)…

高雄.液晶電視維修~TATUNG(大同)型號:V37EAKR,啟動後!『黑亮屏』無影像顯示維修…

這一台是『37吋』,始測功耗為:192W(瓦特)…

你們衡量看看,32吋的背光也要150W,37吋背光的本篇實例也是150W,那你覺得上回那一篇國際牌的實例,其功耗是不是過高!而上回那一篇TATUNG(大同)型號:V37EAKR,與本篇相比較,它是不是真的高過許多…,的確是該調理一下的…,不是嗎?



無論如何~我也該來調理一下本機的功耗~

一經過調整,功耗馬上減掉近半……



這個樣子,背光當然不夠亮…,來給它微調上升一些……

110~130W(瓦特)內都是合理的範圍內說……,不過,還是得實際看看機器背光的功率,適時的於以調整……



就將它定在110W左右…



OK的~

還是要說,110W已經有夠明亮了,根本不必火力全開的…不是嗎?傷身(機器)又傷荷包……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/04/02

高雄.液晶電視維修~TATUNG(大同)型號:V32M300,啟動後、不亮屏維修…

哈囉~我是曾仔… 大家午安!大家好~

這是友人家中使用的電視…

剛剛在編輯相片時,突然驚覺從電視鏡面反射的影像中,看到了未穿著上衣的我, 呵呵…這下露點了…,趕緊給它移除……,不然真的是糗大了…

所以囉…沒有了電視的全面圖照…,直接進入故障畫面…

底下就是我常說的『開機暗屏!』,啟動藍號已經亮起,它應該要亮起背光,顯示影像的…

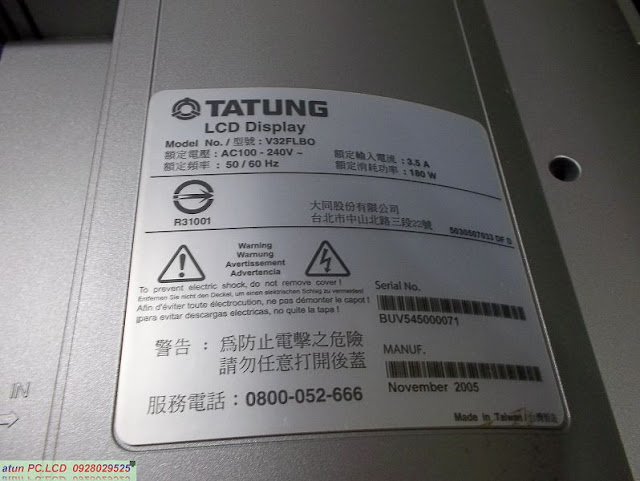

本機器出廠銘牌,各位都可以從這一張銘牌當中,看到它的型號、及其出廠年、月份,下次你來電詢問維修事宜時,你就可以看著這一張銘牌,告訴我它的型號為何?當然!若是機器壁掛在牆壁上,無從查看那就另當別論…



解下後蓋後~內部就這麼簡要!

一塊主機板,一塊二合一的電源.升壓板,再來就沒了……



TCON板在這一塊面板上,已經整合進入玻璃基板的銜接橫隔板內…,這個非常不受維修同業們所欣賞,連接著玻璃機板的電路偌大,不好位移,簡單的說:難查又難以更換料件,再加上維修費用又不能提高,最後就都放棄了…,也就因為如此,3C垃圾不斷的增加…,你有想過這個問題嗎?

現今!跟它毫無關聯…先不用理會它……



進入查量階段……



電壓是有輸出到位的……



此時~

該是起出LED點燈測試具試點的時候了……



測量結果~

感覺它都有亮起背光啊…?



於是乎…

再一次的重新上電再次試點…,神奇了…,竟然已經完全點亮了……

這是假象?還是真的復原了?



於是乎~修補了PI板上焊點後,也就組裝起來…,試機預熱中……

你看看~真的好了ㄟ……,好神奇……



看到還有下文……,你想也知道……,上頭的顯像只是…曇花一現啦……

不管了~直接再一次拆解機器~直搗面板內部背光的所在位置……

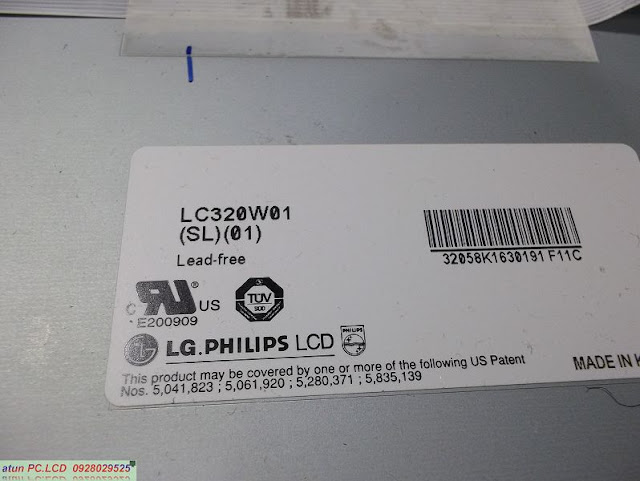

這是本機器使用的面板,其背光模組採燈箱、LED直下式光源…



其內部有三條LED燈條,每一個燈條內的LED燈珠做串聯連接,三個燈條又再一次的串聯式連接,也就是說從頭到尾,所有的燈珠都是一一串聯連接在一起的……,這個最大的缺點是,當其中一ㄎ燈珠出了問題…,電壓迴路就會因為燈珠故障而被切斷!最後啟動電路保護機制,所以…就『不亮屏』了……

啟用點燈具來測試,因為它有電壓自適應的功能,不會啟動保護機制,所以當然還是能夠驅動LED背光~這就是為何上頭測試時,我自覺它的背光是OK的原因…



除非看它所顯示的電壓數據~不然就只能拆到這…,一試點就知道那一ㄎ不良了……上頭那一張,你有看到我在不良處,打了個『X』…

這裡是更替不良燈珠後,再一次的試點的畫面~

靠!根本就是『光芒萬丈』啊……



OK了~整機組裝起來熱機了……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/03/25

高雄.液晶螢幕維修~台北、莊大『TATUNG(大同) V22ECBF、ASUS(華碩) VW195D』 寄件維修集錦…

哈囉~我是曾仔… 大家午安!大家好~

本篇文章直接以網友姓氏來做標題,轉換一下心情ㄟ……

上頭標題內兩台液晶,是前、後期寄件來維修的,特別要注意的是,它們的包裝過程~

一起來看看……

先來看第一台,它是今年3月份寄件過來的…

是底下這一個廠牌、型號:TATUNG(大同) V22ECBF

除了面板裹覆著腳踏墊保護著外,印象中,好像還有一層紙板在上面,然後再用紅繩纏繞起來,腳座那個大支架,就讓它凸出在外部,這樣其實也是可以的…



我為什麼解說的這麼詳細,因為有許多外地寄件來的朋友,都不知道要如何包裝它的維修品~現在它已經安全送達到我的工作桌…



這是它的故障現象~

送電後待機橘燈有亮起~啟動後有轉換為藍燈號,不過不一回…,就又跳回待機橘燈號……



來拆機查檢了……



這個部位吃得很『重鹹』,焦黑、黃…到這步田地……



這是它們的正面圖照!

也是我要整修~加強的電路板…



剛剛上頭說的吃『重鹹』部位,其實正面的零件上已經都有加裝散熱器,時間使用長久依然還是焦黃,這是無法避免的,因為它要降壓,所以…就一直是處在較為高溫的狀態下做工



說到這一塊PI電路,那就更爛了~我說的是只是它的『Layout』而已喔…不要誤會耶…



所以~我更需要上點顏色來加以區別,各各電位的線路走勢,以防更新錯誤規格的零件而不自知……



整新、補強完善的PI板



再來~就是重點汰換主板上的元件……



如此這般……

尬回機器測試,那就萬無一失了……



幾個月以後……

主人再一次mail我,說又有一台液晶故障了(ㄟ…是不同台哈…)







你看看~螢幕都還沒到工作室,已經先去匯款了~有許多修過螢幕的客戶,都熟識了…,大家都互相信賴…

好啦~不多說了…繼續來看第二台螢幕…

這就是這一次主人的包裝~主人很自豪的~『隨性包裝…』

就僅僅使用了手提袋…我還真替螢幕捏了一把冷汗說……



底下測試結果,就如主人mail中所述說……

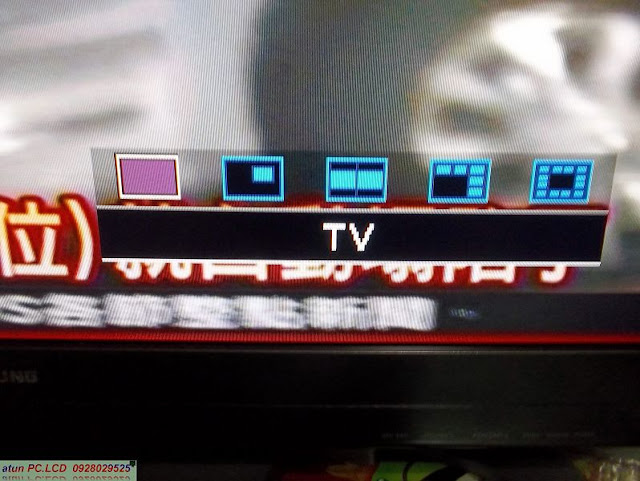

選單卡彈外,還有一個大大的藍色線框,而且選單還類似像破圖的狀況……



此時~這一些按鍵也不聽使喚……



那麼~

來拆機查檢囉……



一手維修喔……



按鍵不良~無法自行復位~



整組都更新…



信號屏線也已氧化,一併除銹清潔~



先測試!試點看看…



再來整新它的PI板,一勞永逸…,永除後患……





OK了…



我是確定不會跟主人一樣的『隨性』,現在都修復完工,怎能如此隨性包裝寄回…?

再追加一個紙盒包覆它吧…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/03/11

高雄.液晶電視維修~TATUNG(大同)型號:V32-ECEO,啟動後不亮屏!併發出巨大磁頻音響…

哈囉~我是曾仔… 大家午安!大家好~

今天再接再厲~持續來看液晶電視的維修,是底下這一台古老液晶:

TATUNG(大同)型號:V32-ECEO



來送電測試一下~



有待機紅燈號!這個很OK~



不過ㄋ…啟動後…雖有轉換為綠燈號,卻不見其亮起屏幕!並且還發出了巨大的磁頻音效,類似像短路時引發的電弧聲響……,差點沒被嚇死說……,趕緊拔除電源……



來拆機查檢囉…



毋庸置疑!

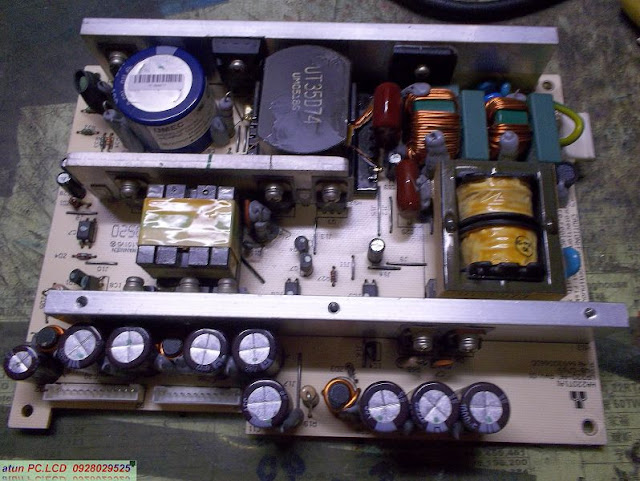

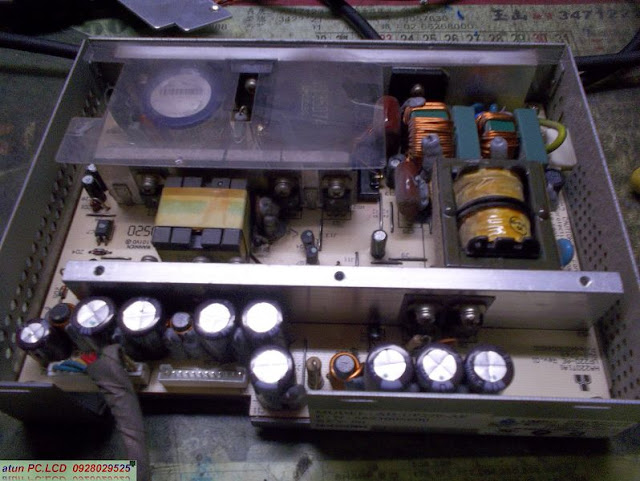

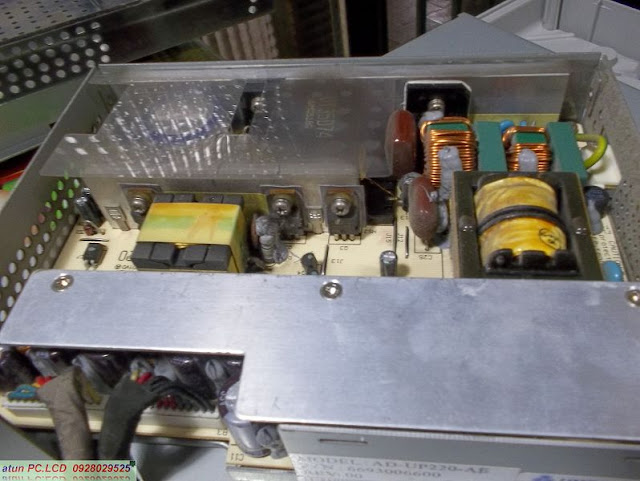

解開背蓋!目光就往此電力供應中心查看……



解下電力中心…



我在想……

這麼巨大電弧聲響…,電源板上理當有一些電弧燒過得焦痕~

只是~我這…

上看、下看、前看、後看……,並沒有看到預想中的畫面……,失望中……



由於~

待機狀態下是沒有電弧聲效的~又因啟動後不亮屏幕~

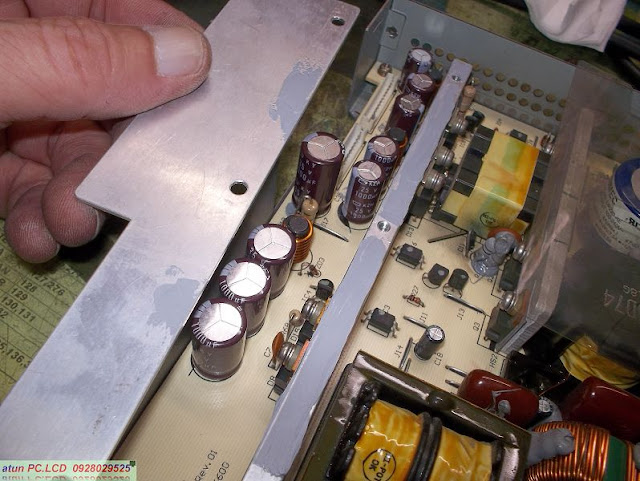

我將故障點鎖定在二次側的終端濾波電路上~著手更新了DC24V電路上的濾波……



並再多塗上一些散熱涼膏(我給它取名的)~



再重新尬回機器~這回如何…?

有下圖~當然嘛確定是無效的啦…沮喪中……



再取下電力中心~

這回先尬上假負載燈泡~怪了…怪了…明明就有輸出亮起燈泡…怎麼會這樣…?



再強制啟動電力當下!

我查量二次側DC24V輸出~不得了了……

怎麼會是DC29.…V~?這個肯定不對盤……?



再在對電力供應中心,做了查檢與汰換~~~

你看下圖!已經可以測得正確的DC:24V電壓數據!



因此~

啟動後!屏幕已經有亮起~還是一台顯示非常亮麗的古老液晶電視說……



整機組裝預熱了……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/02/14

高雄.液晶螢幕維修~TATUNG(大同)型號:TM2237W,啟動後!『暗屏』維修~

大家好~我是曾仔…

大家早安~今天持續來看一台昨晚完修的機器,是比較少看見的TATUNG(大同)型號:TM2237W,大同生產的液晶螢幕是較為少有的,一起來看看……

本篇主角外觀:比較特殊的是本機器直接以面板的鐵邊框來作為螢幕的前蓋,也就是它並沒有再加裝一個前框,完修後一時也忘記了,我還在找它的前邊框找了好半天……真是愚蠢至極…呵呵……



這一邊有污漬遺址,從上而下~不知有無沾粘到內部電路?



還有一個特別處,它的輸入端設計了兩個『D-SUB』,以前有遇過一款ASUS(華碩)的螢幕,也是這樣設計~



拆機進入內部~



在這個內部上延,我並沒有發現任何污漬~



所以~

現在可以大膽的來送電測試~

你有看到的,啟動藍燈號已經亮起,可惜屏幕並沒有亮起,這正是本次要維修的故障現象,正所謂:『開機暗屏』是也…



看到這種紅色熱縮套的燈管線,我直接懷疑是燈管老舊所造成~

隨意取一組燈管來外接測試~很明顯的,雖然有爆凸零件,但是控制電路並沒有引起燈管熄滅……,它一直亮得很正常……



那就需要來拆解面板,更換燈管~



經過一番功夫……我已經重新植入新的燈管組~

現在再度送電測試是OK的,不會再熄滅了…



趕緊尬回玻璃基板,看看這回有沒有安全下莊~

答案當然是肯定的,自從上一回更換25吋燈管失手後,我再度思索著改變面板回裝的方式,這樣應該是有收到成效了…



在排除故障後~

繼續來處理、整新控制電路~



先從PI板處理~



更新完各式二次側濾波後,這回還發現了這兩處的小C,這個你可別小看它,依以往測試的經驗來說,它們的規格變質的機會是相當高的~



不相信嗎?

我解下測量給大家看~其他的數據都不用說,光看它們的『ESR』就不合格,一ㄎ是0.14K(140Ω),另一ㄎ25Ω,根本已經變成電阻了說……

這個不更新,很快的將來,有機會不亮指示燈!因為沒電了,也有機會再度不亮屏,因為高壓部位控制電路會失效…

我一併通通整新更換,換得徹底!才能永保機器安康,這是你找我維修的最佳理由……



隨便一ㄎ新品測量,『ESR』不得超過1Ω的~



這裡是主板整新後的概況~



兩塊控制電路都已整備妥善!



整機組裝測試一定是OK的



因為植入新燈管,面板亮度極高,想要操作按鍵做調整時,這些按鍵都已不聽使喚了~

這個當然需要再更新~阿不然不能做調整,也是礙事…不夠完美啦…



再度組裝起來預熱囉…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/02/09

高雄.液晶螢幕維修~TATUNG(大同)型號:TM2237W,啟動後!『暗屏』維修~

大家好~我是曾仔…

大家早安~今天持續來看一台昨晚完修的機器,是比較少看見的TATUNG(大同)型號:TM2237W,大同生產的液晶螢幕是較為少有的,一起來看看……

本篇主角外觀:比較特殊的是本機器直接以面板的鐵邊框來作為螢幕的前蓋,也就是它並沒有再加裝一個前框,完修後一時也忘記了,我還在找它的前邊框找了好半天……真是愚蠢至極…呵呵……



這一邊有污漬遺址,從上而下~不知有無沾粘到內部電路?



還有一個特別處,它的輸入端設計了兩個『D-SUB』,以前有遇過一款ASUS(華碩)的螢幕,也是這樣設計~



拆機進入內部~



在這個內部上延,我並沒有發現任何污漬~



所以~

現在可以大膽的來送電測試~

你有看到的,啟動藍燈號已經亮起,可惜屏幕並沒有亮起,這正是本次要維修的故障現象,正所謂:『開機暗屏』是也…



看到這種紅色熱縮套的燈管線,我直接懷疑是燈管老舊所造成~

隨意取一組燈管來外接測試~很明顯的,雖然有爆凸零件,但是控制電路並沒有引起燈管熄滅……,它一直亮得很正常……



那就需要來拆解面板,更換燈管~



經過一番功夫……我已經重新植入新的燈管組~

現在再度送電測試是OK的,不會再熄滅了…



趕緊尬回玻璃基板,看看這回有沒有安全下莊~

答案當然是肯定的,自從上一回更換25吋燈管失手後,我再度思索著改變面板回裝的方式,這樣應該是有收到成效了…



在排除故障後~

繼續來處理、整新控制電路~



先從PI板處理~



更新完各式二次側濾波後,這回還發現了這兩處的小C,這個你可別小看它,依以往測試的經驗來說,它們的規格變質的機會是相當高的~



不相信嗎?

我解下測量給大家看~其他的數據都不用說,光看它們的『ESR』就不合格,一ㄎ是0.14K(140Ω),另一ㄎ25Ω,根本已經變成電阻了說……

這個不更新,很快的將來,有機會不亮指示燈!因為沒電了,也有機會再度不亮屏,因為高壓部位控制電路會失效…

我一併通通整新更換,換得徹底!才能永保機器安康,這是你找我維修的最佳理由……



隨便一ㄎ新品測量,『ESR』不得超過1Ω的~



這裡是主板整新後的概況~



兩塊控制電路都已整備妥善!



整機組裝測試一定是OK的



因為植入新燈管,面板亮度極高,想要操作按鍵做調整時,這些按鍵都已不聽使喚了~

這個當然需要再更新~阿不然不能做調整,也是礙事…不夠完美啦…



再度組裝起來預熱囉…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/01/25

高雄.液晶電視維修~TATUNG(大同)型號:V42ELKR,送電無反應維修…

大家好~我是曾仔…

今天來看這一台液晶電視的維修,是底下這一個廠牌、型號:

TATUNG(大同)型號:V42ELKR



這一個底盤超礙事的,想說先來解下它,從這個圖照看來是要先解下第二張得那6ㄎ螺絲~



不過後來發現那是錯誤的~

從底盤中間凹洞內,才可以真正的解除電視腳座…



現在來送電測試看看……



這一張圖照~明顯告訴我,市電送入後,電視並沒有顯示待機紅燈~

這個就是它的故障現象,也因這樣,所以現在電視是無法啟動的…,正所謂:『送電無反應』是也……



拆解後蓋~

底下是內部控制電路分佈……



現在!

再一次送電測量看看~



很明顯的,送電後~由電錶中的顯示,該電力供應中心(電源板)並沒有輸出該有的待機電壓:DC5V……



這個說明:

這一塊供電電路出了問題…?



來仔細的查檢中…



經過查檢,與汰換故障~現在單板再測量,已經可以測得待機電壓:DC5V~



尬回機器電路上~

依然是有待機電壓的,此時待機紅燈當然會亮起~

阿毋…代誌就大條了……



緊接著

啟動後是可以正常轉換為綠燈的~背光有亮啟…亦有影像顯示……



在排除故障點後~

繼續翻新~整修其他部位~



最後加強散熱係數~

這一塊供電電路,既變成無懈可擊的電力供應中心~



再尬回機器~

一切狀況都是良好的,可以繼續熱機、準備交差了……

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/16

高雄.液晶電視維修~TATUNG(大同)型號:32MABF,啟動後畫面無顯示(有聲無影)維修~

咱…親愛的眾網友~大家好!

各位早安~

一下子4天的連假已經來到了第4天,這幾天連假,聽說到處都塞車,第一天我就在高速公路上淌了這趟混水了~真正是…超級無敵大塞車說~

今天來看一台32型液晶電視的維修~是底下這一台的外觀,型號是:TATUNG(大同)型號:32MABF



來測試一下它的故障畫面!

你有看的~啟動藍燈亮起,該有屏幕顯示的~現在並沒有…??



來拆機查檢了~解下小後蓋,馬上可以看到它的兩個主要控制電路,PI板及它的主板~這個在以前曾經有說過,許多機種都是使用相同造型的外殼~



來看看這塊大型PI板出了什麼狀況?

著手進行汰換異常零件,並於以補強後~



所有驅動背光的條件也都到位了~



很可惜~依然還是無法使背光亮起~



在此同時~PI板上的指示燈號,會持續的閃爍警示中的狀態!是吧?



顯然~對於原機的PI板,還是沒有如願的搞定它~

別急~

我還有一組屬於這一個機種類型的PI板,大概是相同構造的前後期版本~



它是由於這樣子的狀態下,而得來的一塊板子~如:

TATUNG(大同)!型號:V32MABF液晶電視,送電無反應!



在修復後~經過多時的沈澱~養板千日…終於在今天得以用上,實在等了好久~好久說~



這回在當時送電無反應的板子,現在已經在送電後有了反應,送電後已經亮起待機紅燈~



OK的~也可以驅動背光所以顯示上也無誤!



在排除故障點後~

當然要繼續來整新、補強這一塊入替的PI板~



完善的、整新後的『Power Inverter Boad』



組裝起來~給它繼續預熱下去…

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/08

高雄.液晶電視維修~TATUNG(大同)型號:V22ECBF,啟動後!暗屏維修~

咱…親愛的眾網友~大家好!

各位早安~最近一直修了一些小電視,都是這一類22、24吋的小規格~

所以~今天繼續來看一台TATUNG(大同)型號:V22ECBF的小電視維修過程~

底下是它的外觀~你應該有看到,現在圖照內是送電啟動的狀態~藍燈持續的亮著~

那應該是要亮起屏幕的~可惜並沒有,所以~現在要排除的就是這個現象:『開機暗屏』



來拆機查檢囉~



你可以看到~整個電路,一切都是安好如初的



所以~看來問題不是出在控制電路上~

找來一組外接燈管測試看看~



沒有錯的!就是面板內部的燈管出了問題~



來著手拆面板更換燈管了~



現在試點起來是OK的啦~不再熄滅了…



重新組裝回機上固定位置~發現下沿的這一組燈管導線不夠長ㄋ…



別急~我有準備了延長燈管線~



試點結果~還是慶幸!又可以安全下莊了~



讓它多熱機一會~觀察一下變化ㄟ~



再將延長接口固定一下~



再來~

要將以往曾經遇過!有出現問題的部位,通通於以翻新~



電源高壓一體板,更是不能例外!



再加強一下它的散熱接觸面!



OK了~這裡是最終整理完善的所有電路!



我將絕緣膠片,更換一個位置固定,一樣可以達到效果啦~



OK了~所有電路都已翻新再補強,也更替了全新燈管組,接下來…

還是那一句話,真正是用甲『生蝨母』啦~

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/10/02

高雄.液晶電視維修~TATUING(大同)型號:V42MMIF,作動一切正常,但是~無聲音輸出維修!

咱…親愛的眾網友~大家好!

高雄大氣爆現場持續搜救中,重建工作也即將展開,期待『一心』、『二聖』、『三多』,再度『凱旋』~

回來主題~

今天來看一台液晶電視維修,是底下圖照的這個廠牌,TATUNG(大同)型號:V42MMIF,這個機種的外框,有許多廠牌在使用,本廠牌自己從26吋起,到這個尺寸,也都有沿用~如:

TATUNG(大同)!型號:V32MABF液晶電視,送電無反應!

TATUNG(大同)~型號:V42MAIF!42吋液晶電視,鬼影幢幢~~~~~~

TATUNG(大同)!型號:V26ECBF液晶電視,開機不亮屏!

各位可以連結去觀賞看看~



由此小後蓋打開~



跟奇美的電視一樣~可以先看到的主機板於及他的電源板~



其實沒了音效功能,該從主機板音效部位查撿起的…



主人來電一直強調,一切都正常只是沒有聲音~

在下就此實例說明:其實很多功能失常並非本身的零件失效,而是有其『前因』的,有了前因才會有後果啦~這是不變的道理~

『你甲看麥ㄟ~』,『規第隆腫了了~』



看了看~電源板二次終端輸出,與以前維修的電源板似乎相似說~如:

液晶電視維修~Fujimaru(富士丸)型號:FJ- L37A1,無法啟動!待機紅燈閃爍不止~



因此取出它(37吋使用),來測試看看?



影像輸出正常,不過ㄋ~依然還是無聲音說啦…顯見『電源不穩定』這個前因,造成它的『負載主機板』掛點這個後果~



這回~要大費周章的來拆解~



拆解下它的主機板~查量、檢測、及汰換~



經過替換~我上板測試,已經有了聲效!功能一切也都正常,當然啦~你是一定聽不到它所發出的聲音~沒有關係!主人有聽到就好~



我要固定回這個輸入介面,搞得我一個頭兩個大說…



但是ㄋ~你知道我剛剛是使用自有37吋的電源板來做測試的吧?

因此~現在要來整修~翻新它的電力供應中心 ─ 電源板



並且補強其背部焊點~



『小C』!當然也不能放過的~

註:

先前更替二次側的『大C』後,我有再度上機測試是一切正常的~

只是當我更替完『小C』再度尬回機上測試,它竟然冒煙了…

哇…死啊啦~那ㄟㄢㄋ…繼續再查檢囉~

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:



 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/22

高雄.液晶電視維修~TATUNG(大同)型號:V22ECBF,送電無反應維修~

咱…親愛的眾網友~大家好!

今天來看一台小型液晶電視的維修,只有22吋,是TATUNG(大同)型號:V22ECBF,這個以前曾經修過,不過相片不知去向了,這回終於給它保存到現在,也得以將它的維修經過,一次的用文字敘述,一起來看看…

底下是它的外觀照:小巧玲瓏~適合套房式的空間來使用~



現在是這個樣子的故障狀態,送電了,指示燈不亮耶~



這是它的電視盒~



這台拆機要從腳盤座先動手~



因為腳盤座的支架內部還有『機關』~就是還有固定螺絲啦!



這是解下後蓋的內部概況,整個控制電路,都在這個中間的鐵殼內!



要解下這兩塊電路板,解下所有的螺絲是還不夠的~

這一個AC電源入線的PIN座,還有這麼一個小機關,有一個『ㄇ』字的鐵片卡榫,固定在這邊,不給它解下,永遠見不到電路板的正面說~



這裡是兩塊電路板的正視圖~



這個是查檢~整新後的本機『PI』板~

全系列NCC  KY規格!耐操~『擱烏凍頭!』



除了整新~亦要補強其背部焊點~



整理完PI板後,先做一下試車動作!



OK了~有亮起待機橘燈了~



再來繼續整理它的主板~



全部整修完善~要尬回機器,順便測試面板的顯示ㄟ~

無訊號輸入的LOGO,亦有顯示!看來應該可以組裝起來了~



整機組裝測試中~其實它早已賣出去了說………



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/10

高雄.液晶電視維修~TATUNG(大同)型號:V37EAKR,啟動後~有亮屏、無影像維修~

大家好~

我要是一有空,就來儲備維修文章的PO陳,所以~以後不會再有所謂的早安、午安、晚安的時段性問候,一直給它撰寫下去,儲存起來,時間一到滑鼠一按就給它發佈出去就對了~

底下~本篇維修文主角:

TATUNG(大同)型號:V37EAKR~

這個主人常常載電視來維修,聽說他家隔壁是一間回收場,有事沒事就往那跑,看看有沒有好得貨色可挑說~所以~你要是看到機器來我這時,沒有腳座,又沒有壁掛勾的,大概都是這位仁兄所載來維修的機器~

那為什麼他都把腳座給拆了ㄋ?其實不是只拆腳座,是整個都拆機來看看,看看有沒有軟柿子可撿,若是沒有的話,就直接送來我這維修,有時他還會看看板子型號是否相同,若是一樣的話,這位仁兄還會來個交叉比對測試喔~所以~來我這的都不是『軟』的了~

那我們就一起來看下去囉~



這是它的故障現象:啟動亮了背光,沒有影像顯示!



要來拆機查檢~底下是本機電路分佈概況:



 並且測量一下,啟動後電源板二次側各各電壓輸出,正常否?

你現在有看到了~通通是OK的電壓輸出~



那現在該如何?

前進終端顯示電路做查檢囉~



一直還是不行ㄋ~都只有亮著背光,這個很煩ㄟ~

每處理一次,就要再裝屏線軟排一次,再這樣下去,軟排銅箔導線會脫落ㄋ……ㄟ害喔~



在持續對本板的查檢,這回終於出現TATUNG(大同)寶寶的圖框LOGO了,什麼時候它也有這一個LOGO了,還真是漂亮說~



有大同寶寶出現,當然會有影像顯示囉~



上翻起來~拍攝正常顯示的圖案存證一下~



繼續趴機預熱囉~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/05

高雄.液晶電視維修~TATUNG(大同)型號:V37ECFC,啟動後不亮屏維修~

各位晚安~

『初五』就快結束了~再來多加映一場,晚上來多看一篇液晶電視的維修文~

是底下這個廠牌:『TATUNG(大同)型號:V37ECFC,這個以前處理過,如:

http://mypaper.pchome.com.tw/88182846/post/1325992292

還有一篇是不同故障狀態的維修實例,如:

http://mypaper.pchome.com.tw/88182846/post/1323474695

都是相同的這個型號:這台其實挺重的,有點費事說~



這是它故障現象,有亮待機燈,啟動轉為綠燈,可是屏幕不亮!



以前說過~這個視訊盒也挺奇特的~



這台的內裝也是奇特,就是這麼一大個鐵殼盒,連同腳座支架,成就了無與倫比的重量!!



在下需要相上一張圖照那樣,先將其底板鬆開~

這才有機會來做測量~



再次送電測試!

來了解高壓部位的工作電壓是否都有到位?

由底下的3張圖照看來,應該所有的工作條件都是存在的~



因此~洞洞長鐵板內的這一塊電路板,正是我需要處理的地方~

來解下它做查量、檢修、汰換~



經過處理後~現在要來再次送電試點囉~



你有看到嗎?已經可以驅動背光,在『做戲』囉~





再來給它~完完整整的加強一番~



緊接著~

我得不厭其煩,將其上方的小蓋,再次拆解~

你看~多麼多的螺絲……



為了翻新~補強~本機的電源板!因為也曾經是有電源板故障的本機實例~我不得不防~



所以~這樣才可以交差咧~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/07/30

高雄.液晶電視維修~TATUNG(大同)型號:V37ECFC,啟動後~暗屏維修記!

各位晚安~
好幾天沒來發表文章了~跟一台37吋的LED液晶電視混戰了3天(下回再說)~真正是有夠『壞輪~』
今天來看另一台液晶電視的維修,是TATUNG(大同)的廠牌,型號是:V37ECF,這一型以前有遇過,請看這邊:

TATUNG(大同)型號:V37ECFC37LCD TV!啟動後!不亮屏也無聲音!
底下是它的型號貼:


以前的實例就說過,這台挺有份量~
所以!一上工作桌就直接趴下了~真的重啊~



這是它的故障現象!啟動後有亮綠燈!就是沒亮屏~


上回有說過!這個視訊盒挺特別的~



解下它的後蓋~先來動態測量看看~到底是哪裡不給力?


啟動後!高壓的工作條件~都有到位ㄋ!



那不就是它在搞鬼嗎?哪個它?那個長條形網狀底下的電路板~


真是難搞~螺絲都拆光了,鐵蓋還是解不下來~


還要再拆這個愚蠢的設計~腳架座兼控制電路盒,就是它在重的說~


終於解下~就是要來處理它~



經過對它查檢~汰換更新~及補強!



你看它已經亮了~



緊接著~來查檢這愚蠢設計的鐵殼,看看裡面的電路板,哪裡有需要補強什麼的~






尤其是上回的實例中~就是底下的這塊電路板出問題,當然絕對不能放過它~



現在沒事!不代表以後不會出事?
至少也得整新~補強一番~你說對吧~







再度測試一遍!這個真的難以拆卸,不想組裝後還再出問題~


所以~趴著給它預熱個8小時再說~


提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/30

高雄.液晶電視維修~TATUNG(大同)~型號:V42MAIF!42吋液晶電視,鬼影幢幢…

眾網友~大家午安!
看到底下的照片,別以為我要來網拍這雙鞋,那是今天剛剛收到的涼鞋,除非你跟我一樣,不然你穿起來會怪怪的,因為那是左右兩邊不同尺寸的鞋子喔~
我是想來大力推薦這間佛心商店─  全家福鞋店(
http://www.familyshoes.com.tw/),我是鄭豐喜文教基金會單腳鞋銀行的會員,若是你有這方面的困擾與需求,你可連結這個網址去看看,如:鄭豐喜文教基金會─單腳鞋銀行,如果你申請通過,一年內大概都有一兩次,由全家福鞋店提供的不同尺寸的各式鞋子,免費送給會員,一次可以挑兩雙(共4隻!),而且也不需您出任何運費喔~
真是夠佛心的店家─全家福鞋店(http://www.familyshoes.com.tw/),感恩你~




回到主題~
來看這一台42吋的LCDTV!
這台外殼與它相同,如:
如何?是不是一模一樣!



故障的現象如下:這像似以前那種彩色的底片那樣,你已經很久沒看過底片了吧?




 拆開一個小後蓋,即刻看到它的主板和電源板!




這台42吋的高壓板有兩組,另一塊拍得太模糊了!就不PO了!


隔著散熱片,隱約可看見內部,有些爆凸的零件!


哇~這要連同散熱座一起解下,才能見到盧山真面目!



全數統統更新~
沒有那個閒工夫,再拆它一次!



送電再測一遍!依然鬼影幢幢~~~~


剛剛沒有測試無訊號的藍屏,現在剛好拔除『TUNER』,看了一下~好像是不夠藍,有點粉粉的!


繼續往裡面再拆!去除較大的後蓋!如下下一張圖照:



我準備對它下手─  本機面板的TCON(邏輯板)


經過一番處理與汰換!
你們看看!這籃屏所顯現的藍光,是不是較為純正?



確實有夠藍~畫面也已正常了~



先這樣趴著讓它熱機一陣子!


我拍這張照片時,我還不知左邊有一條亮線!是我老婆跟我說的~如果我沒說你看得出來嗎?
這該如何是好?怎麼修到亮線了!我死了我~



經過與主人的詢問!其實此機面板在3年過保後,就有亮線出現!時出時不出,所以在隔了一夜,冷機啟動是沒有亮線的,如下下一張圖:
不過~10來分鐘後亮線就自己浮現出來,有時是藍色,因此!在藍屏下你看不出它有亮線ㄋ~




有時是棕色!有時是紫色的,像底下它就出現像是紫色的線條,
所以這亮線跟我沒關係啦~『雞(機)不是我殺的』

提供參考,請多指教!

工作室附近Google街景:







工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/19

高雄.液晶電視維修~TATUNG(大同)型號:V26ECBF液晶電視,開機不亮屏維修…

大家早~!
昨夜起~寒流又來襲!超冷的ㄋ!大家衫仔褲愛穿後一點喔!
今天來看一台大同26吋的LCD TV,這是年前除夕前一天叫修的case,拜託我能不能除夕那天,就能修復給他,阿毋~厝內毋電視可看!那怎麼圍爐看電視吃年夜飯啊~?
好吧~就僅一天時間,來看看它的症狀:
底下是出廠貼:



這樣的背後外觀,好像跟這台一樣,如:富士丸


故障的狀況:啟動亮電源燈了!可是屏幕不亮!


卸下背後的控制鐵蓋!很快就來到電路部位:我想要卸下這個電源板,卻發現它很不人性化,這個大pin的卡榫,怎麼做在底部,怎麼搆也搆不到啊!實在是可惡!



嘿嘿~我發現是我誤解了!原來這個電路鐵盒,是可以卸下取出的。(上回那台富士丸,沒那麼費事!直接可拆卸!所以~)
你看~可以拿起鐵盒,這個插pin就很容易的分離了!
看看這個PIN頭這麼大,又只有兩條粗線,顯見控制的終端,應是大電流,不然一定高電壓?



卸下PIN頭,這個就是它的整個電路盒的外貌!


看了看這個電源板,越看越是奇怪!
阿怎麼這麼多個變壓器,而且多是超大的,有兩個還做在輸出的最後端!還接出兩條粗導線?
莫非~這是驅動燈管的高壓線圈!





處理了故障的高壓部位,送電試點已能啟動背光,顯示無訊號的藍屏!


接著要再來查檢看看!電源板其他部位有無要加強的地方?

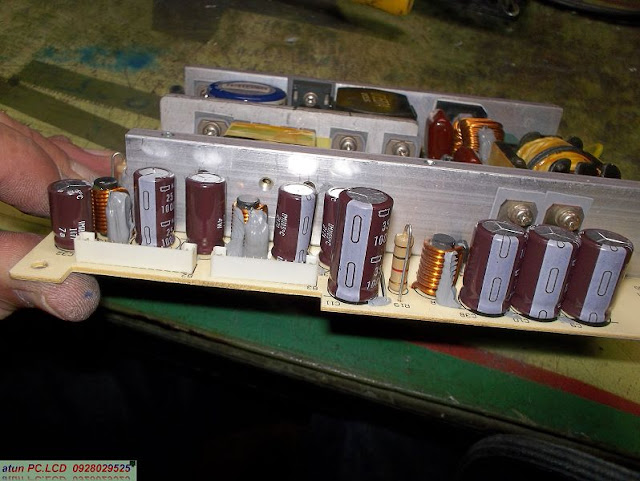

底下是電源輸出終端的濾波部位:這要先卸下散熱座看得比較清楚!
一切都很完美,只是都已經拆了,還是將它們全部更新!
背後焊點一併加強!







把電源板再次尬上試點!背光有亮了!全部組裝起來,趕緊預熱交機!應該能趕上主人的除夕團圓夜!



提供參考,請多指教!
後記:
其實我很想知道,這面板的背光構造,它的燈管是幾隻,是4隻還是8隻?還是?又會不會是那種雙擊式的背光,如:
Vito FM3201,只是妹有壞就別動了,免得『越修越大坑!』,有遇到再說了!
工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/11

高雄.液晶電視維修~TATUNG(大同)!型號:V32FLBO 32型液晶電視,開機黑亮屏;影像不顯示!

大家早~
今天來看一台大同的32型液晶電視,匆匆忙忙~今天整理照片要PO文章時,才發現我沒有拍到故障畫面,故障現象與這個實例是相同的,如: 就是我常說的『黑亮屏!』

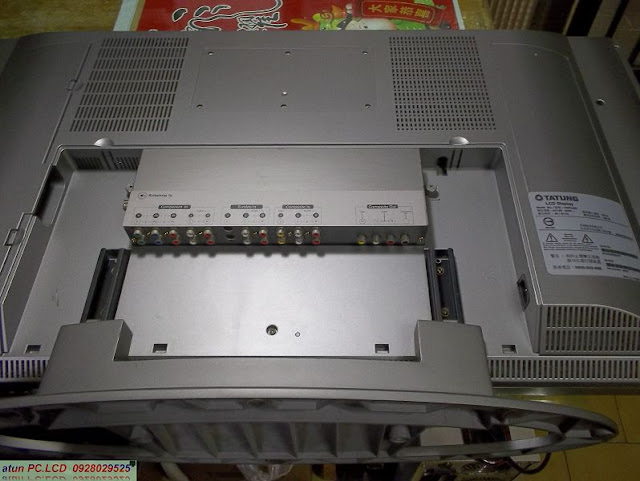

底下是它的一些外觀照,因為一上工作桌,直接就給他趴下,所以~都是一些背後圖照~

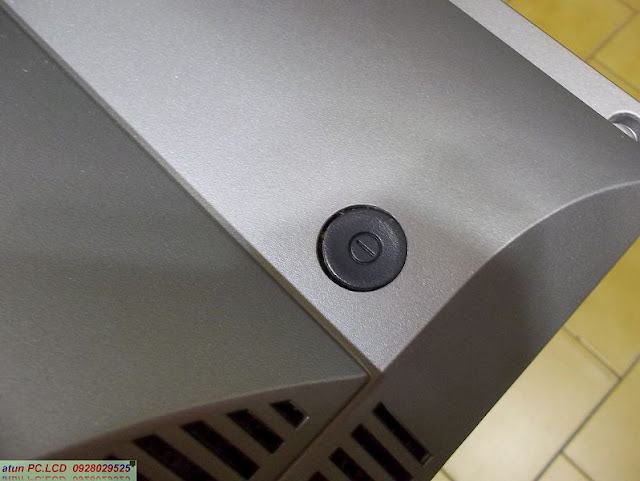

這個開關很是特別,視訊盒造型也是奇特,以前好像也有遇過,像是這台吧?如:
時日已久,不大記得了~

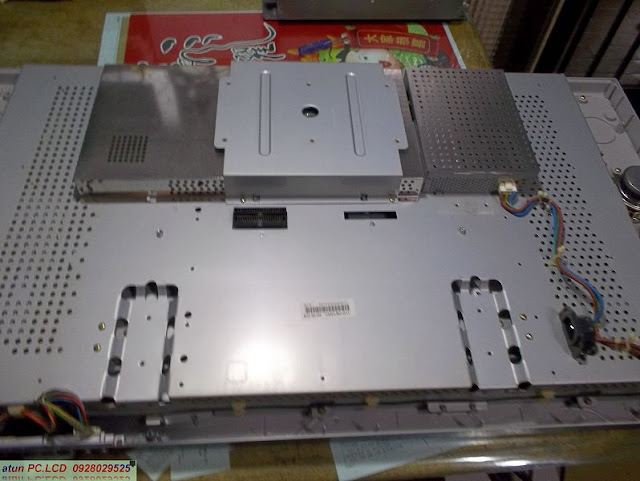

來拆機查檢了~


清清爽爽~沒什麼線路啦~
都藏在底下!


底下鐵殼內是它的電源板和主板

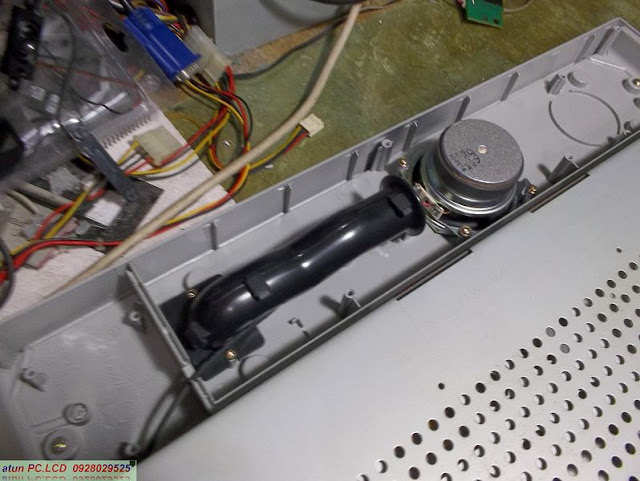

這組喇叭~可能會不錯聽喔!


剛剛上面的那些電路都不是我要查檢的位置,繼續往下層拆解~
ㄝ~還是不錯!一樣清清爽爽~
看來這台是採用『EEFL』為背光的面板~



有一對主;從式的高壓板~


這裡~

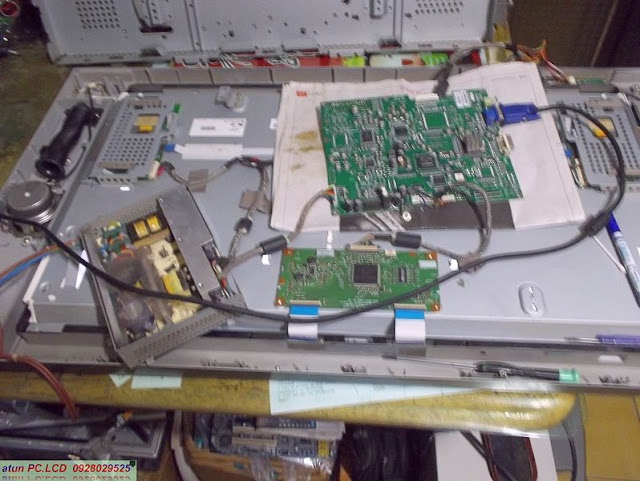

這個洞洞鐵板底下的電路,才是我要查檢的地方

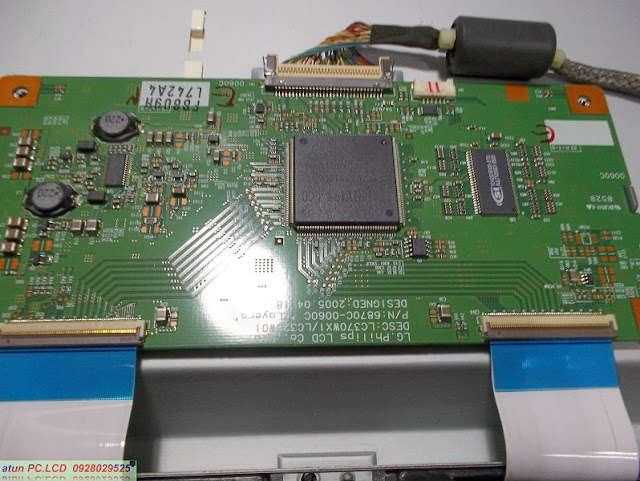

就是這一塊~
我有一種感受,我看到奇美,還是BenQ的T CON板,都感覺很是親切,看到LG的,或是Samsung的,就感覺很『都蘭』ㄋ,也沒那麼嚴重,就覺得陌生~不知是為什麼,我也不曉得?


不過還是要查~
你有看到照妖鏡,像是有顯示了什麼訊號吧~


給它送入『ANT』試看看~非常好!畫面已經顯示正常!



有畫面了~
接著要來查察POWER BOAD,看起來已經是用超久的樣子了~



把灰塵清刷乾淨!


整板終端平滑電源的零件,全數更新為『NCC』產品!


散熱板再多加塗散熱膏,增加散熱條件與元素!

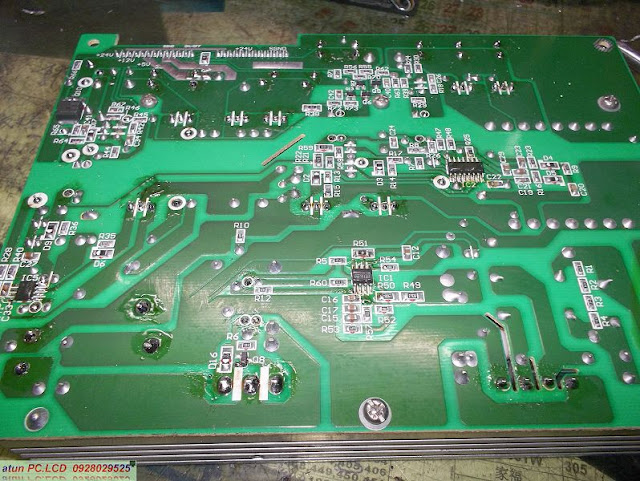

不要忘了背後焊點的加強~


繼續趴著熱機~以免組裝起來,又這裡痛那裡痛的!

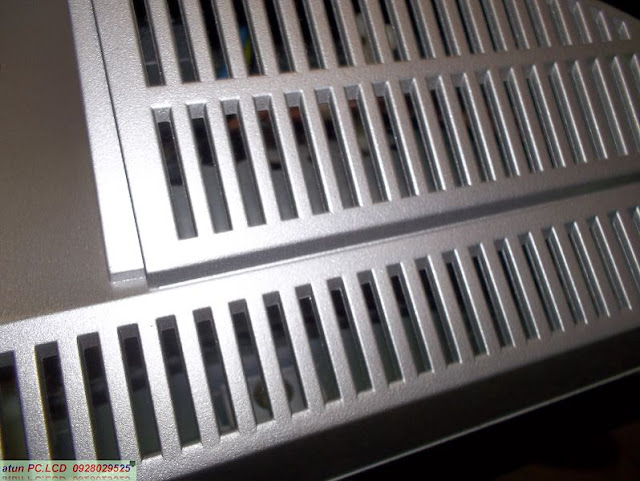

你以為這些電視殼的散熱孔,送來就這麼乾淨無塵的嗎?


原來!剛剛照妖鏡內顯示的第一個畫面就是這個圖形,訊號源顯示圖


繼續預熱了~

提供參考,請多指教!
工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/05

高雄.液晶電視維修~TATUNG(大同)!型號:V32MABF液晶電視,送電無反應!

我親愛的台灣尾網友們~你們可好!
那個詭異!叫『天枰』的颱風,預測從宜蘭登陸,一直更改方向,最後終於在屏東牡丹登陸!咱台灣尾,恆春半島看新聞報導,災情似乎非常嚴重,希望大家平安!
今天來看一台32吋的液晶電視!
這是它的外觀照:
有沒有似曾相識?這個外型與其它維修過的機種都相似,如:
這回的是32吋,製造廠真是太厲害了!設計一個外型,多種規格適用!





剛剛忘了說,它的故障現象,如底下圖照:送電了待機電源燈不亮!



一樣的,拆開背後的小蓋,馬上看到它的電源板和主板!



卸下電源板,發現鐵架內有一明顯的燒焦痕跡,不過電源板背後卻又看不到任何燒毀痕跡?




主人送修時,還帶了一塊上次故障的電源板來,說上次是不亮屏,這次是不過電!
再連同有烤焦的那次,這不就共計有3次故障了!真是多災多難~



裝上前一次的故障板,果然~
有亮起待機燈,只是啟動後真的不亮屏,與上一回那台26吋的故障情形相當~




我當然挑這一塊不亮屏的來維修!因為上回就有跟它耗過了,較為駕輕就熟~
你看~這不就亮起了一般無訊號藍屏!送入訊號一樣是OK!



一切都OK了~
再來還是要更新那些使用有3.4年的平滑電源零件~並將焊點做重點處理!






在處理電原板的同時,我怎麼看這ㄎ大桶,就是怎麼不順眼~怎麼鼓起這麼大包,莫非它也大肚子了?


把它焊下,割開防爆塑膠包,金屬外殼卻是平整的,測量起來容值也是正常的!那就安心的再把它焊回~


統統OK,組裝起來熱機了!

提供參考,請多指教!

工作室附近Google街景:





工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
1
