高雄.液晶螢幕維修~ViewSonic(優派)型號:VX2240W,啟動後閃紅屏,隨即熄滅…

哈囉~我是曾仔… 大家午安!大家好~

終於…,在今天撥雲見日!燦爛的陽光終於出現了…

來看一台液晶螢幕的維修過程…,是底下這廠牌、型號:ViewSonic(優派)型號:VX2240W



這是它的故障現象!啟動藍燈號有亮起,只是屏幕沒有出現,正所謂『開機暗屏』是也…



 這是我要拍攝的一個畫面~

主人說先前會閃一下紅色的屏幕!

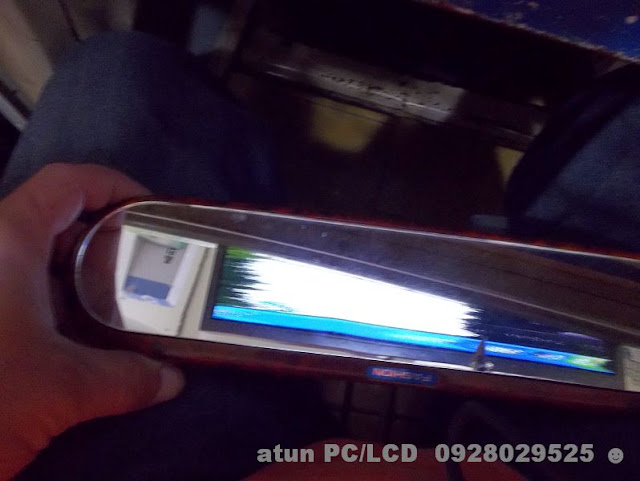

因為一亮起就立即熄滅!要紀錄它的『紅屏』,還真的有點難…,所以~拍攝了好多紅屏的故障畫面!



總之~到最後就是僅剩藍燈號存在就對了~



有常常看我Blog文章的網友,應該是會有印象吧?

以前常常PO有關這一類故障現象的文章,不過都是很久以前的了…,我來找一篇給大家瞧瞧…,如:

紅透半邊天~View Sonic(優派)型號:VA1703w,開機閃屏ㄔㄔ叫~

這一個實例內維修件只紅了一半,不過,還是算『紅』

所以~你說會是什麼料件故障…?



不用再猜測了~直接拆面板更換燈管就對了啦……



取來一對全新燈管組~先試點一下新燈管是否正常?

你有看到的…,全新燈管組真是光芒萬丈啊……閃亮得不得了~



所以囉…

現在就要來拆解面板,更換埋入新的燈管組



再試點看看~

非常的OK啦…,也不會再熄滅!





繼續組裝面板~再試點玻璃基板~

答案是肯定的,沒有任何閃失……



註記一下何時更新CCFL…



再來~

我當然需要再整新它的PI板~不過…,我忘記拍照了……,確定是有更新的…



整機組裝~燒機測試了……



很明顯的,經過燈管的全面更新,現在這台液晶已經恢復原來亮麗、鮮艷的面貌……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:





維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/03/19

高雄.液晶螢幕維修~ViewSonic(優派)型號:VP930b,送電後~橘燈閃爍無法啟動維修~

哈囉~我是曾仔… 大家午安!大家好~

今天按照輪值~換來看液晶螢幕的維修……

這一台可也算是老螢幕了~其廠牌、型號:

ViewSonic(優派)型號:VP930b



在上一篇已經有說過,此種機型已經有年記了,要拆解它的後蓋擋板真的要小心翼翼,如:

液晶螢幕維修~ViewSonic(優派)型號:VP171S,啟動後!暗屏維修記!

當然~在拆解中…如果它真的四分五裂!那也是天數已定,避免不了的,這可也別怪罪任何一個維修人員~如:『人骨拼圖!』ViewSonic(優派)型號:VP171S,開機暗屏~

我曾經遇過多台,外殼幾乎像是紙糊的一樣,非常非常的脆弱!

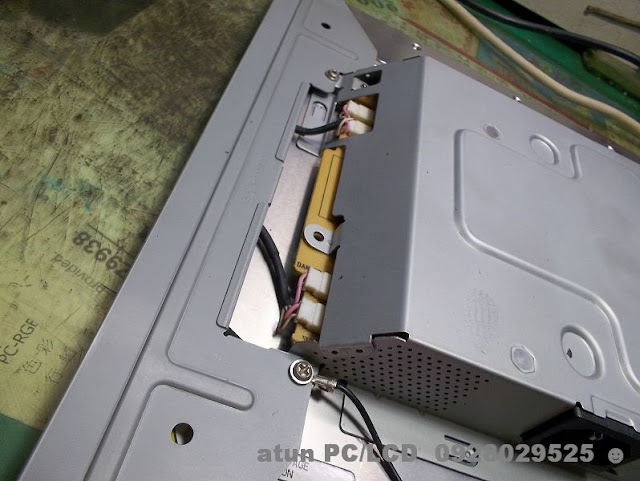

解下後蓋,第一眼就看到送往面板的訊號軟排是被拆解開的~(看來前修者並沒有完修它…)



說它老舊不是隨便說說而已,拆解後其內部黑色擋板已經退膠脫落!



看到這一小條的按鍵板軟排,我又想起了那一次維修的恐怖景象,如:

液晶螢幕維修~View Sonic(優派)型號:VP930b,畫面顯示不良~

我…糊塗了,眼睛『蝦』了…,就這麼給它閹割下去,軟排從此一分為二……

乎…越看越想越可怕說…

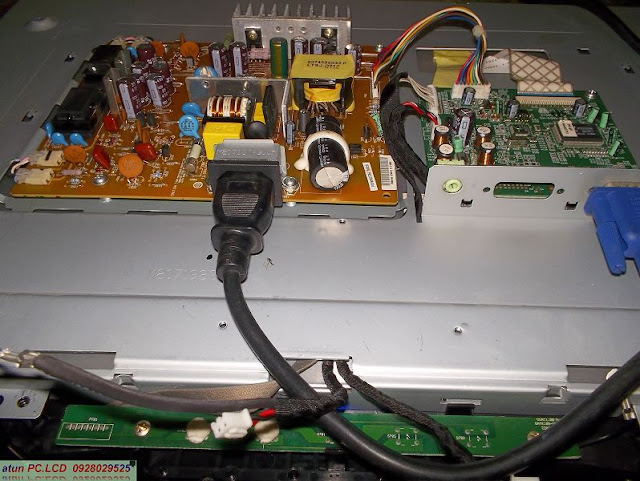

重新再把訊號排線清潔、除銹,再將它沒入主板中……



電源板上的二次側濾波也都被前修者更新了~



送電測試的結果是:

它不啟動!也沒有任何反應!因為電壓沒有輸出到主板上?



呵呵…

我又錯了,因為電源端還有一個開關!

開啟電源後!電壓已經有測量到了~



所以~現在送入市電後,已經有待機橘燈號…,不過~這樣的動作好像也是不對勁?螢幕的送電動作上,都是先亮起(先啟動搜尋訊號,再轉為待機…)

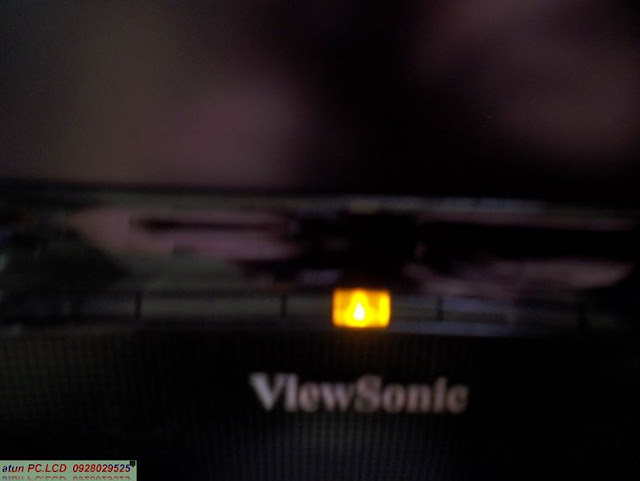

因為它一直只有橘燈號在閃爍不止,而沒有啟動!甚至於POWER鍵按下是沒有反應的…



只有橘燈號一直閃爍不止,其動態影片如下:



現在有點棘手了…

主板上DC TO DC部位也有被前修者換上大部分料件,這樣理當OK才對?



而我~再在對主板做了一次更替後!它已經可以送電啟動!

只是這一回,僅是把剛剛故障的橘燈號閃爍,改成綠燈號閃爍而已,也還是沒亮屏…



在綠燈號閃爍當下!查量其工作電壓是有在跳動的…

所以~改變一下策略,我入替了另一組高壓驅動板,以便區別是否為背光驅動板漏電所造成,結果答案是否定的,它依然繼續閃爍綠燈號不啟動…

這下…案情越來越膠著…



不是背光驅動板的問題…,也不是驅動主板的問題…?

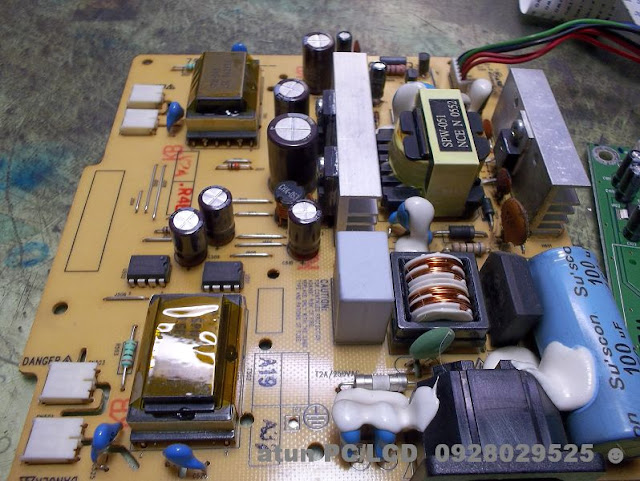

那就只剩下電源板?解下它測試中…



看不出任何名堂?

加裝假負載燈泡測試,也是正常點亮!並沒有閃爍…

這下子…真的哭了……



終於…

再對電源板查找故障源,及汰換後…

它…亮了……



再一次恢復原廠設定值後~畫面、色澤都已恢復正常…



所以~剛剛一直無法啟、閉電源開關鍵!

那是因為電源鍵是被鎖定(無作用的)~這個當然需要將它解除…

沒事!做了一堆功能,不知道要幹什麼?



在排除所有故障點後!

我繼續再解下這兩片驅動板,再來整新一下~



下面這些都需要再更新~送佛要送上西天乜……



你不要以為我多此一舉~它們真的不行了啦……



OK了~

這就是最終整新、補強完善的兩塊電路



底下!

所有的…全部的…控制電路



所有電路最後的完善整理的畫面!

電路板上~所有的咖啡色元件都是我更換上去的,

哎ㄟ記…!螢幕…那『麥強~麥久~麥勇~』,就哎吃『阿桐伯固…』!哈哈~說錯了啦…,是要這樣的全面更修!

請你記住!

我不在乎機器更換料件的多寡,我只在乎機器將來能否天長地久!



整機組裝燒機測試了……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2018/03/11

高雄.液晶螢幕維修~ViewSonic(優派)型號:VP171S,啟動後!暗屏維修記…

哈囉~我是曾仔… 大家午安!大家好~

各位…晚安囉……,本日繼續加碼,來看一台也還是老液晶螢幕的維修過程~是底下這一台:

ViewSonic(優派)型號:VP171S



要完整解下這一個背後檔蓋,算是一件不易的事情,其實不是它難以拆解,而是因為經過長久的使用時日,機殼硬化容易碎裂!所以~那些用來扣住機身的卡榫,在拆卸過程當中很容易就被折斷~



你也不看看,它是多麼古老的液晶螢幕了…,10幾年了說……



這是它的故障狀態!

送電僅亮起電源燈號,而屏幕並沒有亮起……



由於~都是一大把年紀的電路,所以…該測量的一個都不能少,以免誤判~



特地還更換一組背光驅動公板來試點……



一切~通通確定了!



就是底下這一對背光源有問題…

你看看…它們的兩端都已『印堂發黑』…



更新後!

現在已經可以點亮面板~可是不對ㄟ…?

阿…怎麼只有白白的,正所謂:『開機白屏』是也……



別急……

那只是我還沒有加入它的入屏訊號線~因為一回還有事情要做,暫時只測試燈管正常於否…



所以……

現在就要再解下它們,要做一次徹底的整新、翻修更替……



先從高壓板處理起……

這麼久的電路,一定有零件異常的啦~



底下這個已經從電容,變成電阻了……



整新、補強後的高壓板……

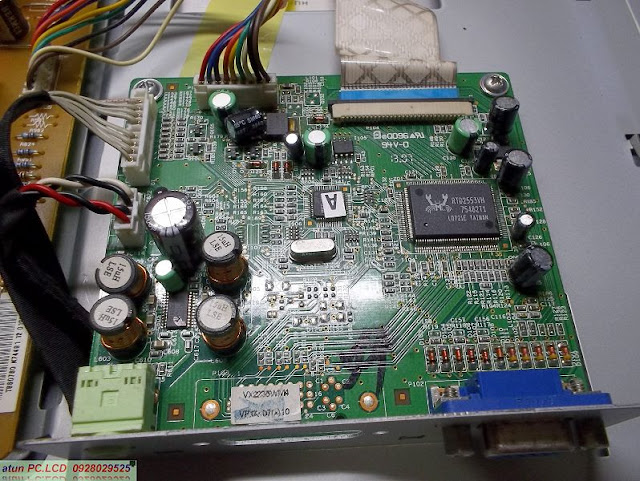

再來就是主機板

按著以往維修經驗,它也是會有事的…



看吧~

有些濾波,它的『ESR』已經高達140Ω,這根本不能用,不是嗎?



所以~

我修螢幕,並不是只要讓它亮起來而已嘛……

我還想讓它亮得非常健康…,讓它亮得長長久久…,這是你、我大家的期望…不是嗎?



主人(老家在路竹)就是喜歡它可以旋轉成垂直、直立式的面貌!

堅持從北部工作地方帶下來高雄給我維修……,恭喜主人~機器已經復活,可以再投入你的工作行列了……



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/12/06

高雄.液晶螢幕維修~ViewSonic(優派)型號:VX2235wm,使用一段時間後,會自動暗屏維修~

咱…親愛的眾網友~大家好!

看來今天依然是艷陽高照,天空上萬里無雲……

真正是『慘』啊啦…

今天起~所有我的Blog頭版欄位,全面換裝成以下圖案,也請眾『婉君』集中念力,請求老天爺,給咱台灣痛痛快快的下一場大雨吧……『擱毋落…真正愛來辦香案啦……』哭哭~~~





 回來本篇維修文~

今天換來看一台液晶螢幕的維修~事底下這個廠牌、型號:

ViewSonic(優派)型號:VX2235wm

這個常常還是會有網友送件來維修,因為它應該是16:10的面板尺寸的最終極版本了,再來的面板尺寸,雖然也都是號稱為22吋,其實只有21.5吋,並且將其長、寬比例變更為16:9,如此這般,螢幕變得又扁又長,當然顯示的圖框比例,也就變形得讓人無法接受~

因此!再能夠修復的原則下,主人們總是期望它能夠再繼續服役下去囉……,那麼就開始吧~



看到我的保固貼(其實這不是的,當時只是用來廣告而已),這也可想而知,它是我以前曾經修過的機器,不過已經過了2~3年了,主人僅說:「修很久了,不知道何時修過的啦?又壞了~當然還是找你啊,你修過的機器比較耐久說…』



聽主人說是使用一陣子後,屏幕會突然熄滅~

在我測試的當下,當然它是正常顯示的~



拆解後~發現內部用的不是現在一貫使用的NCC(KY規格)料件(可見真的是好久以前所維修的case了),在下以為又是那些濾波在搞鬼,著手再度全面全數的於已更新~



再度的測試中它是顯示正常的~也不見其有熄滅的現像~

直到我組裝好機器~

再一次送入市電後~它真的一閃即滅了~



再一次的拆機查檢~又再一次的測試~

確定的!它真的沒有亮屏~



在用新品燈管交叉的測試中~

裝上新品後,是真的不會再暗屏的,不過也還是不敢做確認!也曾經遇過換完新品燈管組後,暗屏的故障是依舊存在的~

不敢大意的情況下,我著手進行PI板上零件的測試~而且有了新的發現~

PI板上那兩ㄎ開關『MOS』在一啟動的當下,它倆就有不對勁~工作中的溫度一高一低~



下面是30分鐘後的溫度變化~



在測試溫度的當下,燈管是一直都有亮著的~(這實在很傷腦筋…)

為了加速溫度升高,還特別用筆記本將其覆蓋,藉以升高電路板工作溫度……



果然~它終於又再度的『暗屏』!



我實在等待得有夠久的了~

在那個熄滅的當下,驚人的舉動竟然出自於我手~

我在未插拔電源的當下,竟然空手拔除舊的燈管線路,又再裝入新品的燈管線路~呼呼~這個會~這個會『電』死人喔……



不過~換上新品,它也還是沒有亮起,可能是已經啟動保護作用了吧~不然~鐵定被電到吱吱叫……



換回舊品也是依然如故~怎麼交叉測試都還是一樣的狀況~



後來我換上兩ㄎ新品的開關『MOS』,溫度上~顯然已經相去不遠~



又幫它們倆加裝散熱片~這樣應該也算是仁至義盡了吧~



最後是在換裝了它們的逆變壓器後~

它終於不再熄滅~1個小時~兩個小時~一直到組裝後再過一個小時……,它都是相安無事的~



在隔天早上~

我當然要繼續使用它來撰寫Blog維修文~可能昨天都只是使用視訊盒來測試,我並無察覺顯示上的異樣之處~

直到使用了電腦,送入了白色的訊號~

這下可好了~面板的右上角,在一顯示的剎那……

是『紅色』屏幕的~不一會~才漸漸轉換成正常的顏色~



這意謂著~

根本上,所所有有的罪過……



根本就出在面板內部的燈管~

唉~我還被它唬得一愣一愣的~~~



~~~來拆解面板~~~更換燈管囉…



燈管線還不夠長ㄋ~



沒有關係的~這個也是有準備了延長線的~



重新組裝回面板~一切測試是正常的啦~又再一次安全下莊囉…



加強固定延長線頭,其他的線路也一併加強固定!





現在!來測試一下原機的燈管~



你有看到的~就一組燈管啟動後是紅色的~





在回復到正常色澤燈管後~雖然是不會熄滅,你依然可以從燈管頭、尾看到那隻燈管不良的地方






繼續閱讀
2017/11/27

高雄.液晶螢幕維修~VIEWSONIC(優派)型號:VA1912wb,啟動後!顯示白屏維修~

咱…親愛的眾網友~大家好!

各位早~

好久不見了~今天是3月18日,『太陽花學運』屆滿一週年,聽說那些『少年雞~』今天要再度重返立法院,會不會重演ㄋ…?應該是難啦~這回當局已經有了準備說…

今天來看一台老螢幕的維修,是底下這個廠牌、型號:

VIEWSONIC(優派)型號:VA1912wb,一起來看看囉~

看看它的外觀~這是…?

是的~是工廠在用的~就是那間螺絲工廠,如:

液晶螢幕維修~『晉禾』螺絲公司!生產線液晶螢幕大作戰~

這個外觀是我用力擦拭過了~沒用的~都已滲透進了毛細孔說~



這裡是它的故障現象!

送電啟動後~『白屏』顯示中…



工作環境之惡劣(人、跟機器、及螢幕),看了拆開後蓋內部~一看便知…



再看看內部的電路~



欸…這是我一年多前處理過的機器啦~看來一切都安好~



我試著~清理排線~當然是無效的~



持續進入TCON來查檢中~各處的貼片焊接點,都已氧化嚴重~



電壓有來到TCON,進入TCON板中~



DC降壓轉換也有出來~



這個位置點測量的是它的『VGH』高電位~

顯然~DC  TO  DC的轉換並沒有輸出該有的高(VGH)、低(VGL)電位~



通常最大的鎖定目標,都是這顆『QFN』封裝,無導腳的DC  TO DC轉換器為原則~



經過一番查修、整理~

你現在可以看到,已經可以量測到兩個主要的高、低電位~



所以ㄋ~顯示當然就會恢復了正常!





排除故障後~

由於工作環境實在是惡劣~以前已經加強過了焊點,這回加強清潔、除銹的地方,就是這些IC、以及軟排PIN的導腳,以防生鏽氧化引起短路



再來~請出『Mr  Muscle』,清潔一下面板…



你看看~真是有夠『污』!



只能清潔到這步田地~污漬都滲透進偏光膜了~



在調整螢幕中~

發現它的『OSD』顯示重疊、錯亂外,還有亂碼成份~



請出『燒妖機』~給它重新寫入韌體~



OK的~『OSD』畫面也恢復正常~



持續預熱!準備重返螺絲工廠~再戰『酷熱』環境……

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/11/01

高雄.液晶螢幕維修~ViewSonic(優派)型號:VX2235wm,啟動後無影像維修~

咱…親愛的眾網友~大家好!

各位午安~現在一直等待在電腦旁邊,為了等待一組韌體 ~在殷切的盼望中,順道再來加映本日的第二篇文章,給大家換個口味,改來看一台22型液晶的維修~

底下!

本篇主角:ViewSonic(優派)型號:VX2235wm

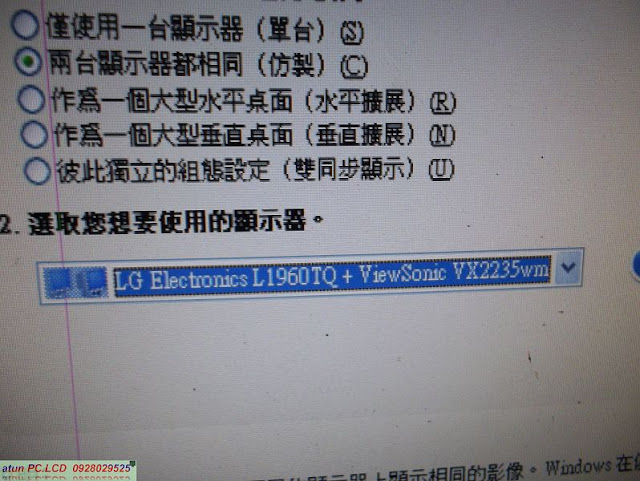

在與主人的『Line』中,主人僅描述:不亮屏,結果~我現在測試的狀態是:它是有亮屏的,只是沒有訊號顯示出影像來~

所以~其實是我常在說的故障現象:『黑亮屏~』,真是怪了~液晶螢幕倒是少見『黑亮屏』的故障現象說~



在這邊~我正在等待拍攝另一個故障現象,它還會出現水平白線絲,一閃又熄滅,我不知拍了多少張照片,抓不到!就是抓不到~



其實~剛剛說的現象,以前有遇到過,如:這一篇~

液晶螢幕維修~View Sonic(優派)型號:VX2235Wm,啟動後~僅顯示一條水平白線~





來拆機查檢~



它的內部電路分佈概況~



我這邊有一整組控制電路,那是多年前整組砍掉更替下來的,好像是2010年,那些實例在YAHOO的BLOG內,已經不得尋找,只知是有一組送電無反應的~修不起來,只好整組給它替來修復它,後來又遇到了這個故障現象的機器,我已將主板更替到上述實例了~



如今~

在今年8月底~我都已將它們完整的修復了~



這一台剛好派上用場啦~

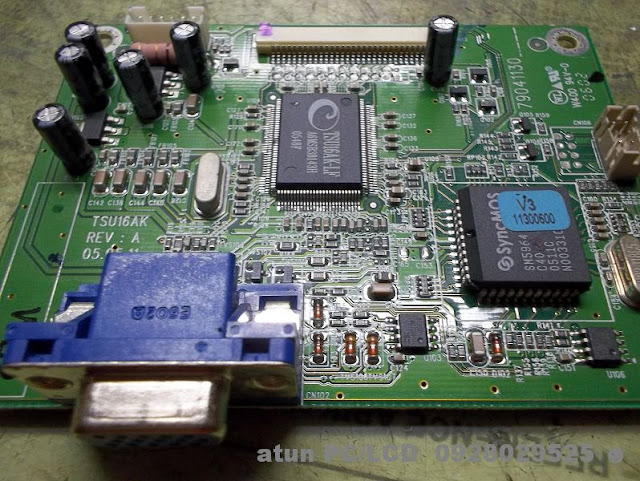

裝上修復好的主板~當然影像就恢復了~這個是OK的啦~



在自有的那一組電路預熱的當下~

我要來整新、修復,客戶送修機器的這一組~



你看看~

為何我都要將還未故障的所有濾波,全部砍掉重新植入新的『KY』系列元件!

這裡是最佳的證明!

每一台維修的機器,都是使用多年後才故障,故障點雖有不同,這一處的所有濾波元件,遲早都會輪到它們,這一次不是,下一次鐵定要輪到它們,你應該不希望只為了貪圖省點小錢,讓機器一而再、再而三的一直在送修吧?仔細的盤算一下吧………!



一個不留~全數都更替!



再加以補強焊點~

再接再厲!一並將原機主板再修復!



重新尬回原機器的電路!



OK了~亮麗如新~又擱是『一尾活龍囉~』

提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/26

高雄.液晶螢幕維修~View Sonic(優派)型號:VX2235wm,啟動後顯示昏暗~隨即暗屏維修!

咱…親愛的眾網友~大家好!

一天又來到尾聲,外面天色已近昏暗!連要維修的螢幕也跟著一起昏暗起來……

今天來看一台液晶螢幕的維修,是VIEW SONIC(優派)這個廠牌,型號是:VX2235Wm,這個是老機器囉,不過ㄋ~對我來說還是很新的機器,因為我用的4:3尺寸LCD,至少比他多個4~5年的機齡說~所以…才說他很新的咩



這裡就是標題所說的故障現象:啟動後顯示昏暗~隨即暗屏~

除了這個故障現象外,它的按鍵也不聽使喚,我想關閉它,不過~它不理我…



拆機查檢囉~

這一個機種從來不曾發生PI板故障的現象,對我修過的這個機種來說~現在看到的本機PI板,也還是沒事!



隨便先找一組燈管來試點看看~

你有看到的,它們亮得不得了說~



再取來全新的22吋燈管組,再次試點…

看起來如何?依然是光亮無比~這樣代表如何?

代表電路部位一切都是正常的,所以是…?是什麼?面板內部的背光模組出問題了~



跟修奇美電視一樣,整盤電路通通給它解下~



這回要來拆面板更新背光模組內的燈管(CCFL)



拆面板換燈管~最怕遇到這個狀況!

面板鐵框我是已經解下,不過~就是解不下它的玻璃基板,有些面板,製造商製造過程中會在基板與塑膠黑框中間,多上一層雙面膠(窄版),藉以固定玻璃基板~

現在底下這張圖照,就是說明這樣,若是沒有那些雙面膠,倒立面板!玻璃基板早已可以分離~



山不轉路轉~路不轉的話,那就用自己的雙手轉~

乾脆!把基板連同黑膠框一起解下~

看到沒?現在底下圖照就是基板與膠框還粘著在一起的狀況~



終於的終於…

我終於把基板給解下~你有看到那些窄版得雙面膠嗎?就是它們在搞鬼啦…



重新再尬上全新燈管組~你已看到了,這回不再熄滅了~



再一一將面板組裝回去~押上日期~



趕緊來再次試點,看看有沒有損傷基板啦~



OK的~恭喜自己再次通過考驗了~



剛剛上頭說了,按鍵是不聽使喚的~

我不是很喜歡更換這種雙層板的按鍵,因為它們的實在有夠難解焊的~

我跟你說,搞不好更新這5個按鍵,比拆面板換燈管的時間還要長也說不定,只是我從來沒有測試過?



按鍵長度也還不合適,還要再加工一番…



花了好長一段時間來更新它,所以…還是要說:『終於按鍵有了反應了』



OK了嗎?還沒完喔…

面板燈管更新了~按鍵也更新了~再來當然要再來翻新、更替電路板上的零件~



AD板上的!也不能放過!!!



這回才算OK!這張是全全部部,通通整新過電路模組~



呼呼~保證用甲生『蝨母~』喔~

提供參考,請多指教!





 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/12

高雄.液晶螢幕維修~View Sonic(優派)型號:VP930b,啟動後~不亮屏,電源燈會熄滅維修

咱~親愛ㄟ眾網友,大家好~

在上一篇維修文中,才剛剛提到View Sonic(優派)系列的LCD時,沒想到!那一夜晚下班時分,就有客戶送修前來了這一台:VP930b

一起來看看,它是怎麼一回事?又如何給它完修?

底下是它的外觀照:腳架座已被我拆離~

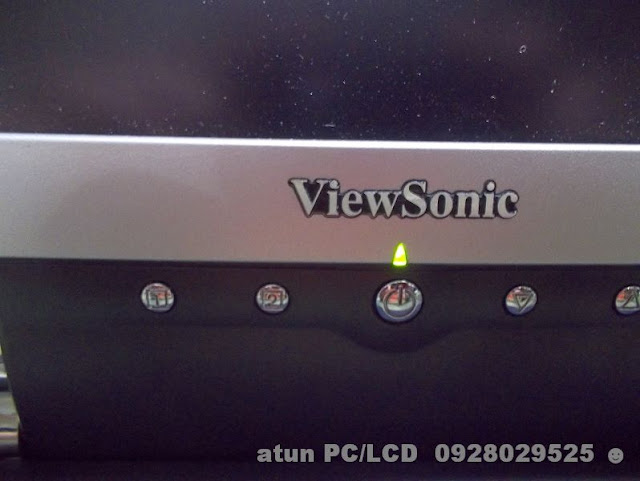

這是它的故障現象:送電後有啟動綠燈,不過~還沒亮起『NO SIGNAL(無訊號輸入)』,自己就自動熄滅!



不過~也還是會自動亮起,就這樣週而復始的重覆動作!



主人說:不知何時了?他曾自己更換過電容,在下心想,一定換了一些次級品牌的元件,不夠耐用吧?

主人自己還貼心的將螢幕4周圍封上膠帶~



來拆機看看,主人換了什麼『次級品?』



呼呼~『甲看麥ㄟ』~

這邊~這些圖照~主人已經將所所有有~大大大小的濾波元件,通通已更替為『NCC』系列商品了,而且現在在其外觀上看來,也無任何異樣!

ㄢㄋ~我要查什麼…?都沒問題ㄟ~



還是給它測量看看…

所有的電壓通通存在啊~也不見其會有電位下降的跡象?



這一類的故障跡象,聽說用那個『波波』來查量,一下子就可以見真章,我也是有台舊『波波』,只是工作地方擺不下,少用它啦~

而這一類的現象,還是該從電源板來查看,最實在~



本機電源板,二次側輸出電壓為:DC12V、以及DC5V,看主人所更替的元件,左邊部位的應該是DC5V的輸出端,而僅剩的DC12V右邊的部位,卻用上耐壓值為50V的元件,這就有點誇張~



全數都給它更替為正常工作耐壓值的元件,而且~是這種超長耐用型,『KY』系列型的平滑元件!



來測試看看?

一送電!ㄟ~確定跑出『NΟ SIGNAL』的畫面囉~



再來~當然要在對其他的部位再做更替!

這時我又遇見這個『鬼東西』了,超小的一條按鍵軟排線!

你會問:幹麼稱它是『鬼東西』?乎~你就不知,當時我被它糟蹋得多麼辛苦ㄋ,如:

液晶螢幕維修~View Sonic(優派)型號:VP930b,畫面顯示不良~



這些其他板子的電源端,那些濾波都要再更新~





OK的~一切都是正常顯示的~



這是最終~本機所有電路,整裝完善的畫面~



組裝起來預熱囉~

這個畫面是OK的~



再來~

哇~怎麼出現兩個『OSD』圖框?



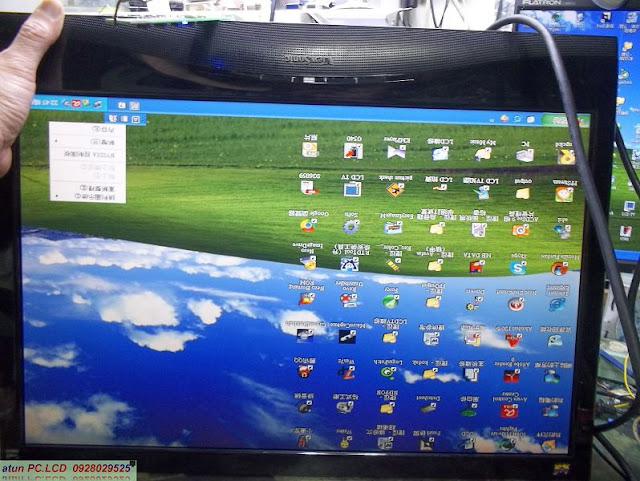

桌面也還有殘影似的重複圖框?



換個訊號源看看?也還是一樣!可是剛剛上頭測試的畫面並沒有啊?

阿…這~是麥安怎…?



不過!我將其畫素調整為1280*1024後,就又一切都正常?

所以~剛剛電視盒的訊號源,應該是切換在相同的畫素下的~



我當然要再度拆機做查檢~

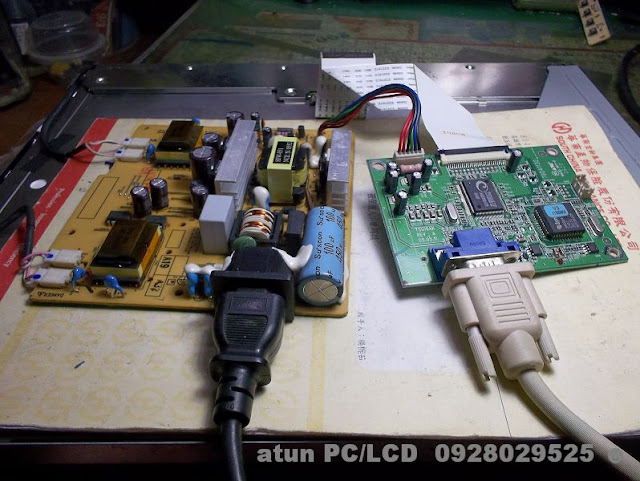

這回將整組電路全部解下~換上自製的測試板,一試便知哪個部位出問題?

結果~你是有看到的,依然是有殘影的重疊畫面……

告知主人,這是面板方面的問題(主人好像也知道面板有點問題),無法修復,僅可使用最高解析度來顯示囉~



那麼~為何都已使用了『NCC』這個廠牌的零件了,你不是口口聲聲說它有多好的嗎?怎麼還是這麼不耐用ㄋ?

以下分析:

這些都是主人用的NCC『KMG』系列的零件測量結果~顯示了其容值與『ESR』,都有了極大的變化!



而這裡是主人用上的另一些NCC『KY』及『KZE』規格,所測量的結果~顯示其容值與『ESR』,並沒有多大的變化!



這邊是我的新品所測量出來的結果,所以~你更可以說,上面那兩種規格(KY、KZE)它們的質量根本沒有變過!ㄢㄋ~你就知道!為何我口口聲聲說它(KY)是好料的喔



這裡有一張NCC的規格明細:

你一看便知了~在後排紅色虛線框內是它的容許工作溫度及可工作的時數,顯見使用『KMG』,並不是一項明智的選擇喔~而『KY』系列,又優於『KZE』系列,在工作時數上來說…~

因此!不是用上『NCC』就什麼都OK的,也還是要看看使用哪些規格,以及用在何處?

這也正是我使用『KY』系列的原因,『耐超!』擱屋『凍頭~』喔!!!



好啦~在1280*1024的解析度下,一切都是正常顯示的囉~我只能有條件的這樣說~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/25

高雄.液晶螢幕維修~View Sonic(優派)型號:VG1921wm,啟動閃亮一下~隨即暗屏維修!

各位早~

首先來恭喜那位可愛又讓人憐的小朋友 ─ 『珣珣』,經過半年的治療,她因車禍四肢癱瘓脊髓受損嚴重,原先只有眼睛與嘴巴能動,現在已可以大力的搖頭晃腦,呼呼~這可是天大的奇蹟,我們一起來為她慶賀,更祈禱她能儘快康復,不只能搖頭,更能夠手舞~又足蹈啦~

(本圖取自網路)

回來主題~今天來看一台液晶的維修,是View Sonic(優派)廠牌,型號:VG1921wm!

這是它的故障現象:

我來不及拍攝它一閃即滅的畫面,只能得到它最終的故障現象 ─ 『暗屏!』



 一開始~

就直接跳到測試的畫面,原先我已先查檢過電路了~發現並無異常之處!

所以~回來測試它的背光模組內的燈管~

這張是上組燈管外接的測試~

你可以看到,背光並未熄滅,除了驗證電路部位是沒問題外,也可以證明,被更替的這組燈管問題很大!



這張我改外接下組燈管(正常的下組燈管先不接),上組則延用上一圖照,認定有問題的燈管組,結果~你可以看到,背光驅動不了~這更能證明上一張圖照的說法!



現在電路都不用去理會它~先擱著一回再處理~



先來取出兩組CCFL,含燈罩的燈管組~



接著~要來拆面板更換燈管囉~

這一款面板是大陸廠商生產的,不曉得會不會很『機車』?



雖然也是用了3片,但是卻都是一樣的增光片,抽掉中間那片看起來有色彩光澤的祾鏡片,可能成本有差吧,只是,有裝跟沒裝它,你我根本也無法察覺~看生產線的心態囉?



卸除了那些『XX片』,呈現在眼前的~

這兩張圖照,就是上組燈管的頭尾照,你可以看到導光板與燈管組接觸的頭尾,都已被燒得焦黃~



剛剛說了~

不知大陸生產的液晶,會不會不大相似,果然啦~

與我備料的燈管組相差很多,唉~這一搞~又是近3~4個鐘頭ㄋ~



備料!不可能通用於任何廠牌液晶,所以~常有尺寸不符合的問題存在,只能想盡辦法囉~



要來測試~玻璃基板試點的結果~



還是恭喜一下自己,又安然度過損傷玻璃基板的危機~正常顯示喔~



緊接著~

繼續來處理它的PI板,整新~補強~那是一定要做的啦!



最終這個燈管角落,再給它貼補一下~



OK了~這就是今天的主角,View Sonic(優派)型號:VG1921wm



回頭來看這兩組原機拆解下來的燈管組~

不是說:下組燈管是好的嗎?現在用測試板試點,果然是OK的~



而故障的那一組,我一開始就發現它的一條AC出線已經燒斷!

現在來給它重新焊接後試點,你已經看到的~

有很強大的電弧光在閃爍(它一開始點亮是正常的),最後溫度一直上升,於是乎就變成火花~若沒斷電!繼續再擴大,這就變成你、我大家的夢魘 ─ 電線著火引發的『火災』!

因此~親~您在使用的3C商品,真的要多多留意,一閃失~,這個也算是『電器著火』喔~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/13

高雄.液晶螢幕維修~View Sonic(優派)型號:VE175b,啟動後顯示不良維修!

各位早~

今天來看一台昨天剛剛完修的17吋老液晶螢幕,是View Sonic(優派)廠牌,型號是:VE175b

這是它的外觀照,底下一張出廠標貼,跟你說得明白,2003年1月份出廠的喔,距今2013年12月,剛好整整滿10年,真正耐操又有凍頭~

昨天完修,今天就噗文,其實是怕時日久了後,忘記維修的過程,趕緊一起來看看囉~



還是會亮!只是顯示不良,顯示不良要看是怎麼個不良?像這種顯示不良是應該還有救的(除非找不到零件),至少圖框還正常!



來拆機查檢~電路一切安好~



古早螢幕!液晶面板超級厚的說~



得先從正面解下固定螺絲,這才可以再解除控制電路盤~



我要直搗它的面板部位,查看、量測TCON的構造、及電位!



本機使用的面板型號:



我曾試著先作屏線的清潔動作~當然是無效的~

那你幹嘛還做?因為一會回裝時,我還是得清潔~除銹它,早做!晚做都一樣啦~



這是本機面板TCON



我不想使用本機電路做送電測量,取來自製的測試模組做測試,比較好辦事!



不過我需要先將高壓線頭,做一些跳線調整~



在這邊你依然可以看到,用自製測試模組試點的結果,確定還是顯示不良的狀態~



顯然問題是出在TCON上啦!

經過一番查量,確定……



這個部位電壓異常!手指的這ㄎIC溫度不對,會燙手喔!!!



印象中~我好像有一塊類似的TCON板,翻找廢板區~~~



呼呼~找到了~



你不覺得構造上很像嗎?很可惜使用的IC不同,雖然是同為比較器性質的IC~先不管他了!



我一直對本機TCON的這個故障IC編號,感覺熟悉,像是曾經有換過幾ㄎ???

而且我好像還保有一塊此TCON板,如下:

各位有印象嗎?這是以前常處理的Poly Vision(寶麗金)30吋液晶電視的Tcon~

很久沒處理那些早期的液晶電視了,現在電視太便宜了,太古老了~都不修了~



應該不必在等待此類型的機器到來了吧?直接解下一ㄎ來更替囉~



OK的~色彩立即恢復!



 清理一下~所有補焊後的助焊劑~



全部尬回~再做一次測試!OK的啦~



再來~要再將其他的高壓部位、及電源板整新~補強一下~



OK了~這是整理完善的各各電路,啟動下一個10年使用計畫!計時開始~~~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

 敬請~ 放心送修~安心使用!


繼續閱讀
2017/08/03

高雄.液晶螢幕維修~View Sonic(優派)型號:VA503b,啟動顯示上半部紅屏,隨即暗屏維修!

各位早安~
聽說10月份以來,是3C業界的淡季,連大陸深圳地區的商家也是這樣的說,不知是不是每一個家庭,多為子女們繳了開學學費的關係?我想除了『好野』人家外,那些子女們的費用,都會是每一個家庭沈重的負擔吧!親愛的子女們,你們可要好好的用功讀書喔~不要辜負了所有父母親的苦心~
今天來看一台小螢幕的維修,是15吋的View Sonic(優派)型號:VA503b~




這是使用者標貼的故障現像 ─ 『畫面會變黑!』也就是我們常說的『暗屏』



我拆到這個步驟~也測試了~我一直在等待~
等待客戶的呈報及回覆,更一直在等待料件的到來~





你一定會問?這種尺吋的螢幕,送我都不想要~修什麼修啊?這…您就有所不知啦!
這是『A+1』百貨送來維修的,你知道的,百貨賣場是給賣的商品鋪陳用,至於文書處理用的螢幕,當然是越小越好,不佔空間容意擺放咩~又因空間大小是一定的,所以通常無論如何都得將其盡量修復~
這個情形與那些冷飲店的觸控螢幕,都是相同的道理!如:
因此在同意維修的狀況下~我訂購了全新的15吋燈管一批~也不是挺好找的了~





你一定又會說:你一直拆一直打字,到底故障現象是怎樣?
別急!一回~會試點故障品給大家看~
上頭標題已經明白敘述,『啟動顯示上半部紅屏,隨即暗屏!』,我是已判定它的燈管出問題,所以才向客戶說明了~
那麼現在新的料件已經到來~那就在開始底下的拆屏更換燈管的步驟~




這裡有兩張圖照~來做個比較!
機器是2006年出廠,而內部的液晶屏,保固標貼卻是2010年份,可想而知已經有更換過ㄧ次面板囉~如此更可以想見,為了修復這些15吋的小螢幕,真是『無所不用其極!』





這裡是拆屏後,所解下的兩隻燈管頭、尾照,你應該看得清楚,頭、尾都已印堂發黑~




剛剛說,要再一次試點給大家看看~趁著還沒失手搞斷前,趕緊測試一下~以免死無對證!
因為~一點亮隨即熄滅!拍了好多張才成功喔~
看到了嗎?照著標題的說法,真的是一隻燈管點亮後紅通通的咩~




這裡~我已經將新的燈管埋入燈罩中~要再一次的試點,我常說了~『新的不一定是好的!』
你現在有看到了,他非常的明亮喔~





將整個液晶面板組裝起來,再度測試!還是恭喜一下自己,再度通過考驗喔~沒有傷及液晶基板啦~




由於需要超長續航能力,對於沒有故障的PI板,也要再做一次整新~補強的動作~







OK的~繼續服役下去~



提供參考,請多指教!


工作室附近Google街景:








工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/08/01

高雄.液晶螢幕維修~View Sonic(優派)型號:VA1703w,啟動紅屏~閃爍~再暗屏維修!

各位早~

在看到連續下拉的幾張圖片內,各位不知看不看得出來,那些橘紅色橫屍遍野的東西是什麼?妳是不是也覺得這幾張照片,跟以前拍攝的不是很一樣?

那台我維修時拍照用的相機,正式宣告買單了~

妳知道有時維修時佔據所有可以擺放的位置,拍完又隨意的放置,有時就會不小心摔著到地面去,其實它早有損壞,已經不能自動對焦,所以~你有時看到我PO的照片是模糊的,就是這個原因啦~

底下那些是我用200倍USB放大鏡拍的,昨天在修一台22吋LCD時,要拍照時,啟動後畫面全黑,但是本身螢幕的顯示正常,有給相機拆開查看,像是那鏡頭內的快門沒有打開?拆開查檢那台22吋時,看到這付景象,特別用了200倍的放大鏡,留下這幾張圖片,分享給眾網友~

這些是遍佈在LCD電源插頭內、外的『死螞蟻』啦~



緊接著回來主題,有一回有提到,在下叮囑眾網友要珍惜手邊的螺絲!

先來看底下的這圖照~這也是那家螺絲製造工廠線上使用的螢幕,上面的這一張標示,710℃耶~呼呼!現場的工作環境的溫度可見一般~問了一下主管,他說螺絲製造保持這個原則:『先硬後軟』意思是說先讓螺絲硬起來,再來讓螺絲軟化…,實在是足厚工ㄋ~



終於來到主題~,這個以前修過幾台,妳看到它的邊框有許多的污漬!

沒錯啦~今天要來看螺絲工場的另一台液晶的維修 ─ View Sonic(優派)型號:VA1703w,這是稀少的早期17吋寬螢幕喔~



這是它的故障現象~開機紅屏!



再來會閃爍,且呈現上、下不同的顏色~



真的是很有歷史了~內部的所有金屬都是污漬!



內部電路竟是完好如初~



上回維修時,有碰到好久沒遇過的單燈大口座,當時權宜,僅隨意的將導線暫時插入做測試!這回我有準備了~這是叫『大口公頭轉小口母頭』轉接線!



這樣子~我就可以用小口公頭的燈管來做測試囉~



現在妳看到的,是我用外接燈管測試的結果~

非常的完美說!正所謂:『燈光美!氣氛佳~』啦!



那意味著什麼?

好久沒有來拆修面板換燈管了~今天就拿此塊面板,來重溫一下~



17吋~又是寬螢幕~

乎乎~這個尺寸是很難找著的~剛剛好!還有一組拆機品,這個沒有新的可找啦~



將一組雙燈的燈管組一分為二,ㄟ!我沒偷工喔~它本來就只有上、下各一隻燈管而已~

來給它測試一下!依然是OK的~



緊接著~就開始拆面板更換燈管囉~



這一塊面板內只裝了3片擴散片~



少了一片祾鏡片~

這是我用了一塊破屏內的祾鏡片,把它捲曲在我工作桌的燈管上,看起來比較不刺眼!



這是解下的燈管,已經燒斷了,這樣也還可以點亮?真是奇特!



將燈管鑲入面板中,測試一下~OK的!



現在我都習慣讓燈管的AC出線走外貌風~除非是整組更新的燈管組,走裡面的話,很難讓出線平整的從頭到尾~



再來就是要整新~翻修~補強它的PI板囉~我有做啦~只是沒有拍攝而已





OK的~這樣已經可以交差囉~

註:

在完修後的測試中!我一直覺得亮度不是很夠,可能與使用拆機燈管有關~

另一可能是我只將裸管鑲入面板內而已,這個在上方的圖照中,妳有看到一些是漏光的圖照,因此~最後我又再拆機~再拆面板~再將舊有的燈罩埋入面板中,藉以得到更高亮度的背光源,這回~我自己就滿意了~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/07/31

高雄.液晶螢幕維修~萬蟻竄動!View Sonic(優派)型號:VA703m,啟動後顯示不良維修!

各位晚安!
又來到發表維修文的時刻~今天來看一台古老~古老的17吋LCD維修,這些液晶都是同一家工廠送來維修的,上一回在此文章內(
液晶電視維修~VIZIO(瑞軒)型號:VW370M-T,鬼畫連篇的異常顯示維修!)前題所提到的那家螺絲工廠內使用的~
你知道的,螺絲工廠嘛~所以~你看到外框上有很多污漬的那些液晶維修實例,就都是那家工廠用的螢幕啦~
本機出廠標貼~VA703m




啟動正常~可以亮起~不過~給它仔細看看,像是顯示不怎麼正常ㄋ~



這裡有它的動態故障現象~請連結:https://www.youtube.com/watch?v=zLJyvf8UsPU


來解下它的電路查檢看看~






從上述的圖照,外觀實在看不出任何異樣之處~
先來做這個網路盛傳的動作~『清潔屏線!』




結果~你有看到的~有時還更爛!依舊是沒有改善~




我發現主板上有許多屬於『小強』製造出來的物品~尤其是主晶片腳位上的那個黑點…




我懷疑跟它有關~來給它洗個澎澎(要用酒精喔~)
你看看~這樣有夠清潔乾爽的了~




很可惜~依然是『萬蟻竄動』的現象說~真正是『無採工』我在幫它洗澎澎~




繼續持續針對主板做查檢~汰換更新~



 你現在看到的畫面如何?已經正常囉~



排除故障後~當然還要再對PI板做一番整修~更新~補強~







OK的~又擱是『一尾小活龍』囉~





提供參考,請多指教!


工作室附近Google街景:








工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/07/19

高雄.液晶螢幕維修~View Sonic(優派)型號:VG2021m,啟動後!『白屏』維修…

哈囉~大家晚安!

今天午後持續來看一台液晶的維修,是View Sonic(優派)早期的20吋,正4:3尺寸比例的機種,型號是VG2021m,底下是它的出廠標貼:



這型的設計了這個插拔式的腳架,雖然是為了拆卸腳座較為方便,但是!因為卡榫空間有限,有時還不是挺好卸下它的~我啊!倒是常常拆它拆到抓狂說~



這是它的故障現象:啟動後『白屏』



來拆機查檢囉~



現在的狀態!可以先來測量一下它的TCON上各處主要電壓~

結果~除了TCON電源入端有電壓外,再下去的轉換電壓都不存在!



再來~還是先看一下它的電路鐵盒內,狀況是否良好?

你現在是看到的了~『爆』很大耶!

所以~很多時候當你的螢幕在你面前,突然出現任何異樣時,請您即刻送修查檢,不要拖得太久,越久越難治療啦~



我有這一類整修好的PI板,直接先來給它替換看看?因為搞不好是無法修復的面板故障,要是大費周章的將原機PI板處理後,依然是白屏那怎麼辦?白作工ㄝ~



結果~正如我所擔心的,底下的圖照顯示,依然是相同的故障現象~哭哭~

所以啊~這很有可能因為長期工作電壓不穩定,所導致的災情擴大喔~



這回要前進到它的『TCON』!

這種類型的『TCON』,最是難搞,除了所有零組件,都焊接於背面,而且還是不便翻轉的面板,搞不好!修復後!還會產生亮線,得不償失ㄋ~



我要對它的電源管理IC下手,這一ㄎ也是難搞得很,因為它是『QFP』封裝,無接腳式的IC,唉~這些IC設計者,真的是吃飽閒閒,專搞一些有的沒的~真是難焊接說~



於是乎~就給它完修了~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/07/18

高雄液晶螢幕維修~View Sonic(優派)型號:VX2245Wm,啟動後顏色偏白~顯示不良維修…

各位晚安~

看了兩篇液晶電視的維修,今天換個口味,來看一篇本日一早送來維修的LCD!

是View Sonic(優派)的,型號是:VX2245Wm,外觀與VX2235Wm算是同系列~



這是送電啟動後的無訊號輸入畫面,看起來很正常啊?



不過送入訊號後,卻是這個不良顯示的畫面~



這是完修以後的畫面(而且已經組裝起來,熱機超久了說)~我紀錄了現在拍攝的時間點~

ㄟ!你怎麼什麼都沒說,直接就來到了完修的畫面,這也能算一篇維修文嗎?



別急~

一大早~老二就出門,也把我工作用的相機一併帶走,害我沒得拍維修過程的照片,本來用了我那隻『智障型』手機(30萬畫素而已),拍攝了一系列的維修過程,最後想想還是不用也罷~那怎麼辦?

為了與網友一同分享,午後我又將它拆了一遍,從頭來說起~

已經完修~那~上面的故障畫面你又是怎麼得來的?難到…?你又再次把它弄『花~』

哈哈!是的!沒錯~那是我再度把它弄成原來的故障畫面~一起來看下去吧~

這是拆開後蓋!內部的電路盒,與電路概況~



你已看到PI板上的零件都相當完好,而且還都是NCC(KY)系列的元件,莫非…這是出自於你手中,這個也沒錯~這是一年多前維修過的機器,當時的故障現象是『暗屏!』,這一次送修,你是知道的並非是『暗屏』現象,與上回的維修無關啦~



這是完修後的主板照~



一開始的顯示不良~顏色有反相的疑慮?

我查檢TCON上的所有電壓並無缺失不良之處~



對於訊號屏線,也做了完整清潔~除銹動作!可惜都是沒有效用的!



難到面板真的掛了嗎?

我找來一片與本機相似的主板(手中是原機的),再度測試的結果,雖然支援畫素不對,可是顏色是正常的,這個樣子說明了故障不在面板上,也與TCON無關~(這一些照片智障型手機內有)



不過!自有的主板,並無『DVI』的輸入介面,還是得將原機主板修復,才能交差啦~



本想手中還有幾塊類似的板子,尤其是那一塊有雙介面的主板,有個『殘念!』,希望能藉由本機的韌體來復活!這塊也是類似顏色反相的故障~



重新寫入後,連指示燈都沒亮起,其實它們根本是不同晶片,真是癡心妄想啦~



再度重新將主板修復,組裝起來熱機囉~



為了這篇維修文章,特地多花了一個半小時,重新拆解~重新模擬故障~

ㄝ~很辛苦的ㄋ~可以給點掌聲嗎?『按個(g+)ㄟ~』哈哈~~~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/06/12

高雄.液晶螢幕維修~View Sonic(優派)型號:VA903b,送電無反應!

各位晚安~
在下~對於google的網誌編輯,還不是挺熟的~編輯起來實在有點不夠順暢說~
還好這邊的字體,可以隨地更改,還挺好的~說實在的yahoo的Blog實在是有夠差勁!
今天來看一台早期~4︰3的LCD維修過程~型號是:VA903b(優派的~)
底下是它的外觀照:

這是它的故障狀態~送電了!指示燈不亮~當然按鍵也就無效!
如此~在前些時候所PO的維修文中有說到,在早期許多網友都會來電詢問,更換按鍵多少錢?而這台在以前,也是超多人會這樣子詢問~如:
液晶螢幕維修~View Sonic(優派)型號:VX912,送電無反應!
來看看~它是不是如主人們所說的─ 按鍵故障!


來拆機查檢~
這台好像從沒故障過~這一型的外殼我還有印象,不怎麼好拆~

從底下的這些圖照,妳可以看到,這些電路上的零件,並無異常之處!



再一次送電測試!
妳現在可以看到,主板上的主供電電壓並沒有到來~
那這樣~就無關按鍵的好與壞囉~


努力的查檢PI板中~

經過查檢汰壞~更新!
這回~妳可以看到,那可愛的主板供電電壓DC:5V,已經出來~
有DC5V,指示燈當然會亮了~

為了延續LCD的壽命,緊接這要來全面更新它的平滑元件,最純正的鮮品,統統給他換上~

按鍵還很OK的,給它加強防銹一下即可~

這裡是最終~處理完善後的圖照~
跟上頭原板,我有給它多加強一ㄎ,期能更為穩定供電中~


 再來~將其OSD的內容,恢復成原廠設定值~這是完修後必做的工作喔~

以前~
孩童時代!阿公都會說『徐生明』多厲害~現在阿公早已不再人世間,連徐總也走了,唉~真是太~太過於突然了~
提供參考,請多指教!

工作室附近Google街景:






工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/04

高雄.液晶螢幕維修~不能修…被退件的View Sonic(優派)型號:VA702,面板顯示不良~

大家晚安~
通常來說~液晶螢幕顯示方面的故障不良現象,都很有機會被判定是面板故障,因!除了更換面板一途,別無它法,所以!都被認定不值得維修而被退件!
本實例也可能是這樣吧~
底下是它的外觀照:
常常維修到它的『大哥』─ VA902,有一堆實例,網友們可以搜尋一下站內實例~



送電測試~有時僅亮『黑亮屏!』,有亮背光的黑屏!



有時是如底下這個畫面:像是有雜訊的畫面,最後會變為無畫面的『黑亮屏』啦~
這個看來與這些實例是相當的故障畫面,如:
不過~本實例的故障現象,看來似有比上頭所提的實例,還要來得嚴重~當然故障點也是不同的~


看這裡~應該知道有被拆過,那是當然的~因為被退修了嗎~


這裡是它的內部構造:





兩塊電路看來都沒什麼瑕疵~



除了這塊主板上,有些許小強的排遺外!
你看~還在主晶片的接腳上撒野,這個很有可能影響到面板的顯示!著手進行清潔動作~



看這畫面~顯然清潔動作是白做的了~


這是我存放LCD零件板的箱內~
這塊主板我已不記得放在裡面多久的時間了~因為是同型的LCD使用的,取它來做測試,是再恰當不過的了~



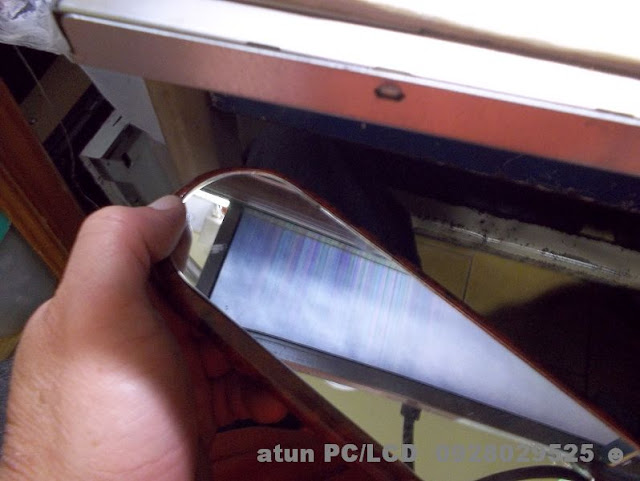

一開始測試時~還顯示不良ㄋ~該不會是放太久~掛了吧?


重新再插拔測試!OK了!照妖鏡顯示的畫面已不再糢糊;斜影!
看來問題點是出在本機的AD主板上~




是主晶片被小強蹂躪!掛了嗎?還是其他的部位出了狀況?
我不準備入替我的庫藏品,除非是主晶片出事了~
當然是要好好的來查修它的AD BOAD才行~


這裡~PI板上的一些零件與背後的焊點,也是需要加強的~
我可不希望主板排除問題後,將來又換PI板出事,那就非常的『不應該』啦!


完修了~這是某公司送來的其中一件,繼續處理下一台,聽說3台都是被前修者退修的!應該都不是很好『輪』的,才對!

提供參考,請多指教!

工作室附近Google街景:





工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

繼續閱讀
2017/06/04

高雄.液晶螢幕維修~View Sonic(優派),型號:VX2235Wm!送電不亮屏!一直處於待機狀態!

各位午安~
今天還是在中午時刻!來發表維修文,不知各位吃飽了沒?
延續昨天的那篇文章,最後不就是提到本篇維修文的主角VX2235Wm,所以緊接著在今天繼續來說明這台的維修經過~
奇怪~竟然沒有拍到它的外觀?
底下的圖照,是在應證我已有接入訊號!顯卡偵測到為VX235Wm



上述的畫面,基本上~LCD應該要啟動,指示燈應該轉為藍燈,而面板要顯示畫面才對!
不過!故障的畫面就是這樣,從送入市電後!有亮一下藍燈(此時也無顯示『NO SIGNAL』的圖示),只有亮起背光的黑亮屏,再來就轉為橘色的待機燈,即使已經輸入訊號,依然還是沒有啟動?



ㄝ~
很少遇到這種情況ㄟ?所以我才說,比上個維修實例更為嚴重,如:
上一個實例,還有顯示圖案,這一台是任何字樣都沒顯示,看來非主板;就是面板故障的可能最大!
先來拆機查看狀況~



這是它內部的控制電路:
顯然是毫無異樣~


這型從以前修到現在,所碰到的都不是PI板上出問題!


全部都是主板的問題!
包涵本機的這塊主板也是,你看它已有被前修者處理過!



我依然還是繼續處理它的AD板,不過再經過更換零件無效後!


我一直保有一塊這類型的主板,也不算是好的,沒有記憶,啟動後顏色都不對,調整後是可以正常顯示,不過要是關機,它又恢復成原始狀況,我一直都是拿它來做測試,也不可裝給客人,然後叫客人不能斷電啊~
經過交叉測試,是主板故障沒錯!看來這次我得把這塊沒記憶的主板處理好~才能交差!



雖然每次都不是它的問題,不過還是要全數把平滑電源零件更新!
並且加強它的背後焊點~






都OK了~




很巧的!那天兩台來送修,都是同類型的故障現象,有亮背光,但是無法顯示影像,難道中了『瘟疫』?
提供參考,請多指教!

工作室附近Google街景:





工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!


繼續閱讀
1
