高雄.液晶電視維修~Panasonic(國際)型號:TH-L32B10W,啟動後,閃亮一下就暗屏維修…

各位晚安~
趁著睡前~將此維修實例來給它編輯一下!
今天看的也是一篇電視的維修文,是Panasonic(國際牌)型號:TH-L32B10W~

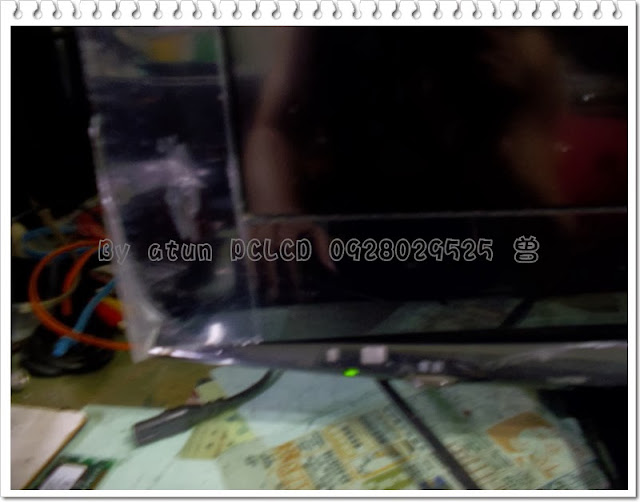

底下是它的外觀照:你也可以看到,它送電的待機狀態是正常的~



啟動後有亮起背光~但是隨即熄滅!僅剩下啟動後的綠燈亮著的,也還有聲音,也能接受遙控,總之!就是一切功能都正常,就是沒亮屏而已~說成這樣~像是一個小小故障,壞就壞在不顯示,就不能觀賞啊~


上述狀態已經好久沒碰過了,通常都是還有亮著背光的故障現像─ 『黑亮屏!』~
來拆機查檢囉~



去客戶那的途中,我就在想像,這樣子的故障現象,除非用的是雙擊式的高壓,或者是單板雙擊的高壓,因為~少有遇過國際牌有使用傳統式高壓的面板~

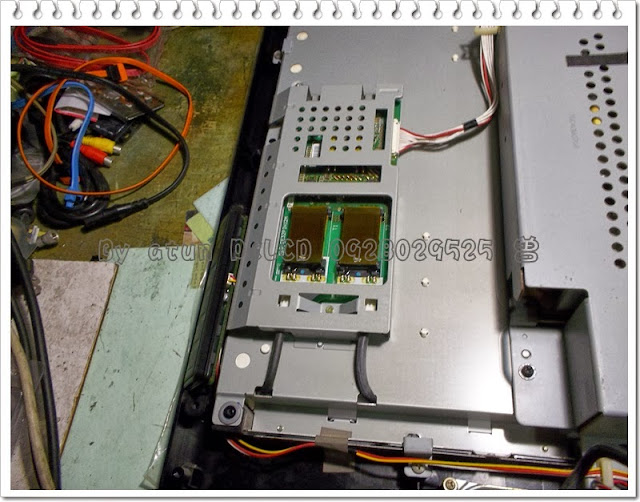

果然~一拆機映在眼前的,正是單板雙擊式的高壓板~



再次送電查量~各各工作電位均有到達高壓板PIN口端,這樣子代表什麼?高壓的工作條件都有,應該要亮起背光才對!
不亮的話~PIN端後面的電路,或是相關的負載,是不是有問題啊?
通常來說都會懷疑是…?


正是如下的板子出了狀況沒錯?


在下啟用另一組全新的高壓板來試點~

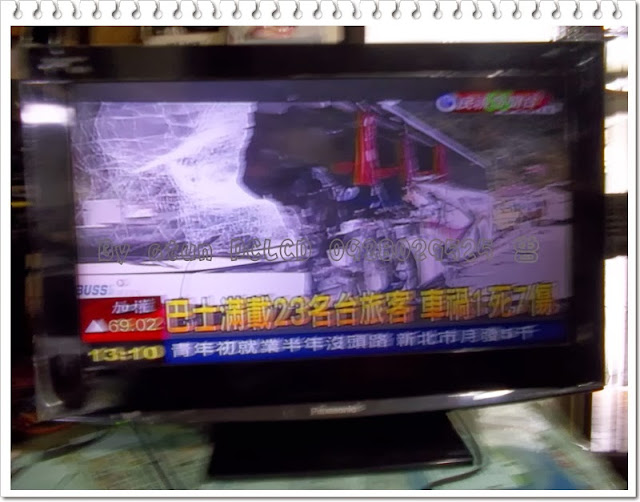

接下來的畫面,你是有看到的,它已經不再熄滅!顯示也是OK的~



在排除故障後~
我花了許多時間來拆解它的另一個控制電路盒~
說實在的,這樣子的設計真是愚蠢~很難拆卸的!跟這一台不相上下,如:


目的就是這個~

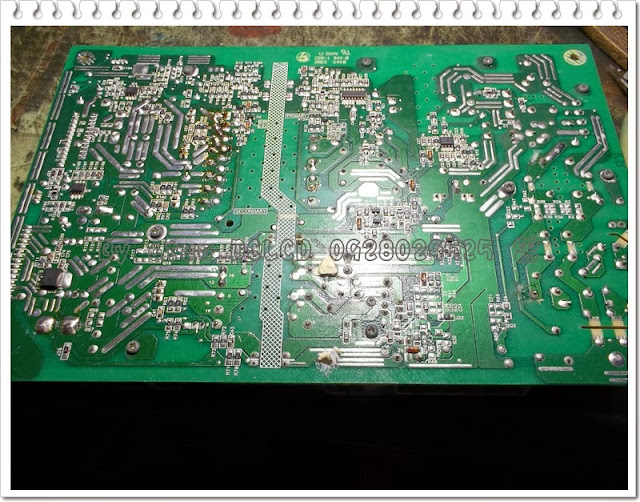

要來查檢它的電源板,看看需要更新些什麼,還是要再加強~補強一下它的焊點什麼的…






我發誓~我一定有將其背蓋清刷過的~不然~這麼密不通風,保證不久的將來會再度找醫生~


哇~『壞』了!
這是怎樣的畫面?是不會再熄滅!剛剛趴在桌面,看到的只是半邊,沒想到~全部組裝好抬到地面後,卻是這付德性 ─ 一邊較亮,一邊較暗!亮度不均ㄋ~哭哭~


無論我如何調整~都是一樣的~

即使~我再重新拆機,再更換許許多多組的高壓板,狀況依然是沒有改善的~

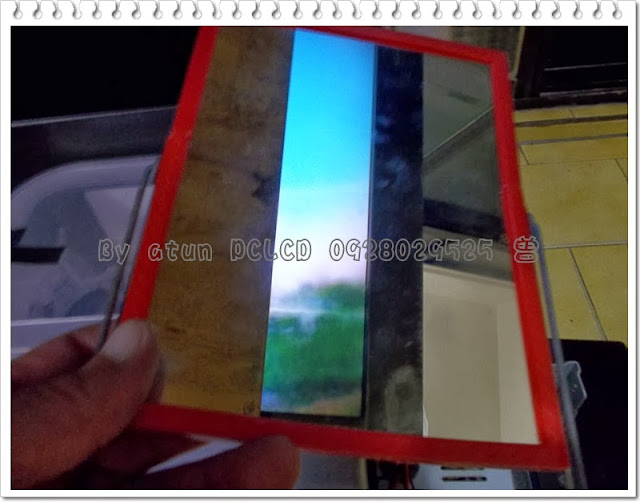

這一張~是維修前,當它有亮起時,按了多次快門,所唯一拍到的一張有亮起畫面的照片~
當中所顯示的,正是亮度不均的故障畫面!
最後!判斷是其面板內部燈管有問題!所以~我還是裝回了原機的高壓板,應用一點小技巧使其不再熄滅~
與客戶溝通後,在能接受它不熄滅但亮度又不均的狀態下,來處理本件case,不然~拆卸這麼大塊面板,把它搞掛了,誰要負責?

提供參考,請多指教!

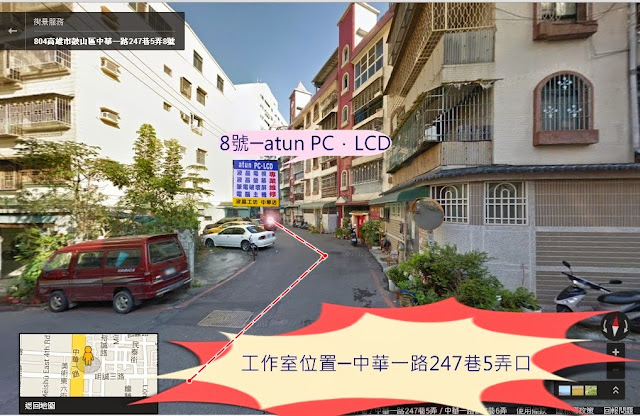

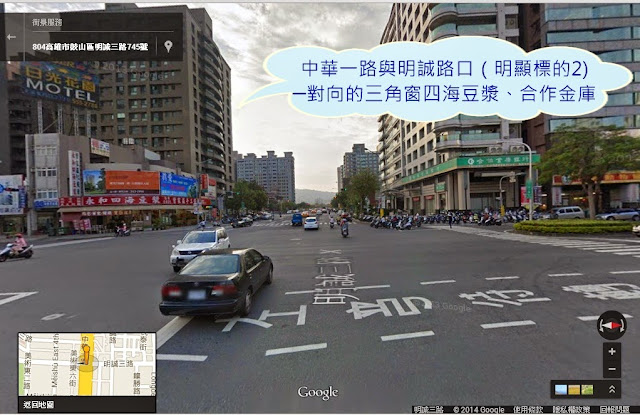

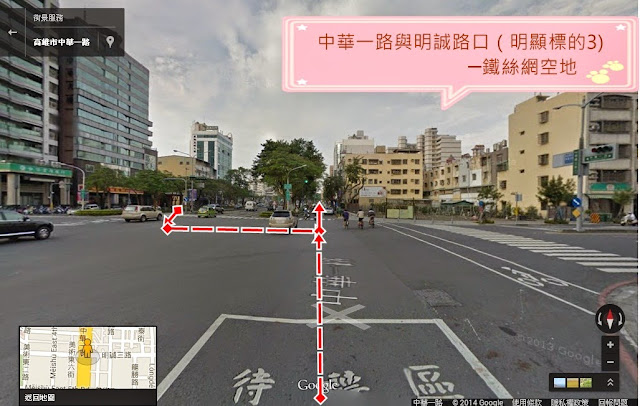

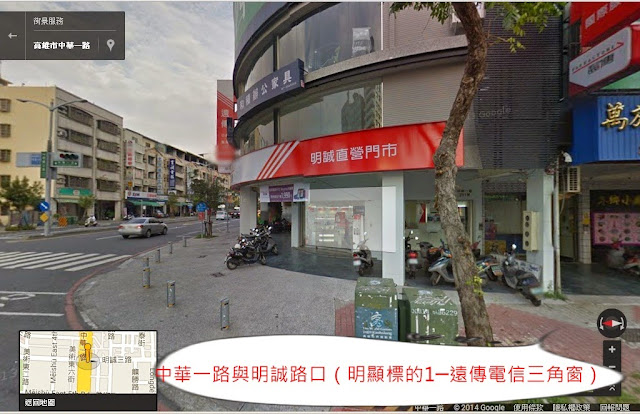

工作室附近Google街景:
