2017/07/05

高雄.液晶螢幕維修~BenQ(明基)型號:G2000WA,啟動暗屏維修…

各位晚安~
今天起~又是4天連假~恭喜各位囉~好好的放鬆心情,沉澱再沉澱~

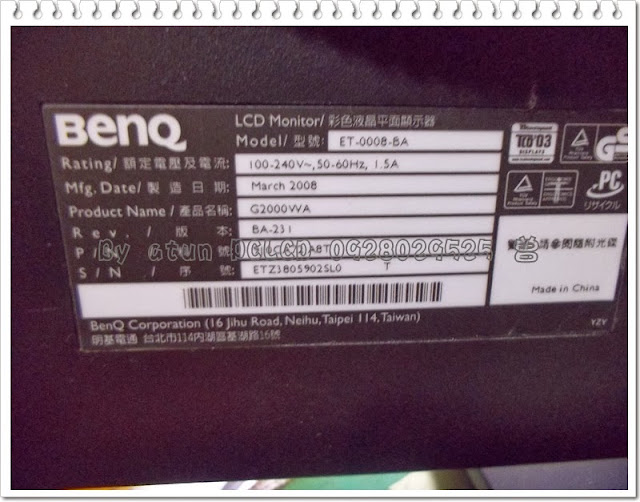

本日來看一台螢幕的維修過程,是BenQ(明基)廠牌,20吋的LCD~
底下是它的外觀照:這個有些同外觀的19吋LCD,型號叫做:G900WA,如:

液晶螢幕維修~BenQ(明~基)型號:G900WA!送電無反應

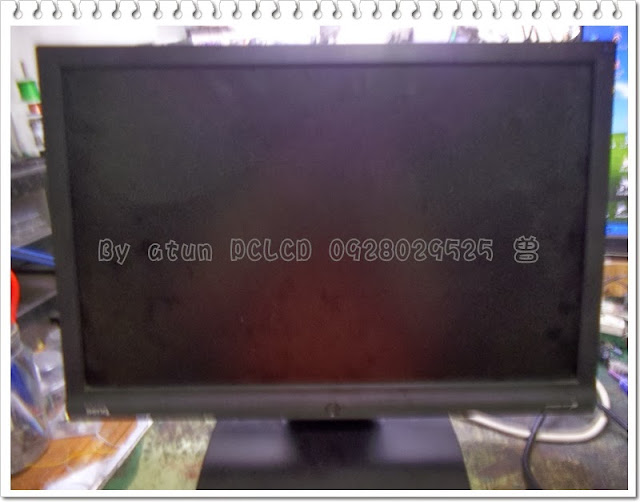

這是它的故障現象:啟動亮了綠燈,可惜~屏幕不亮!
我來說明一下,其實測試時,送電啟動是有亮起,只是非常的晦暗!且隨既熄滅~



看到它這麼昏暗的亮度,又隨既熄滅,心中不免又叫『壞』了~該不會又是……

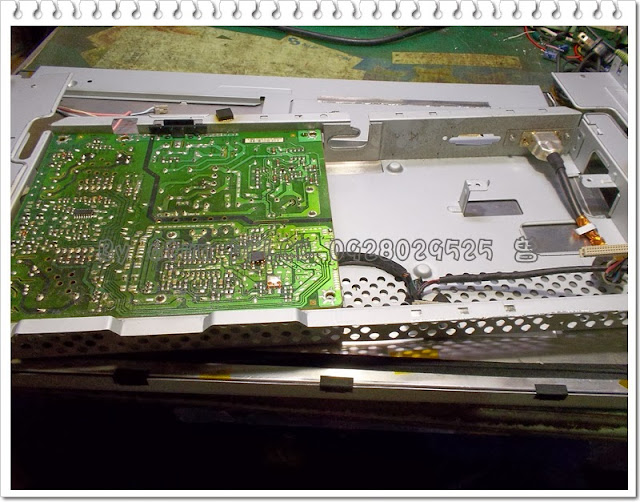

不過~還是先拆機,看看電路後再做定奪~
上一回看這個實例,心裡也是這樣認定,最後也不是啊~如:

液晶螢幕維修~CHIMEI(奇美)型號:24EA,在使用中冒煙後屏幕熄滅~

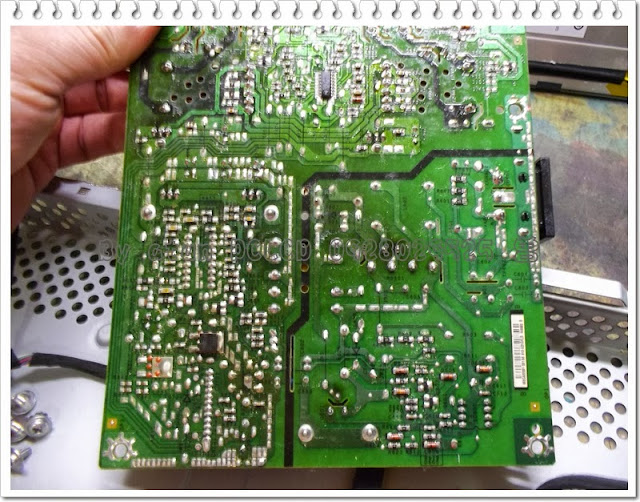

看過了PI板~也確定它沒事ㄋ~哭哭~


哭什麼?哭~
哭~要更換燈管啊~而且還是這種要長不長,要短不短的20吋~
奉勸各位啊~在新購螢幕時,最好挑選較大宗尺寸的,如19吋,22吋,24吋,因為這20吋在市場上並不是大宗啦,所以在維修上就少有這類型長度的燈管~

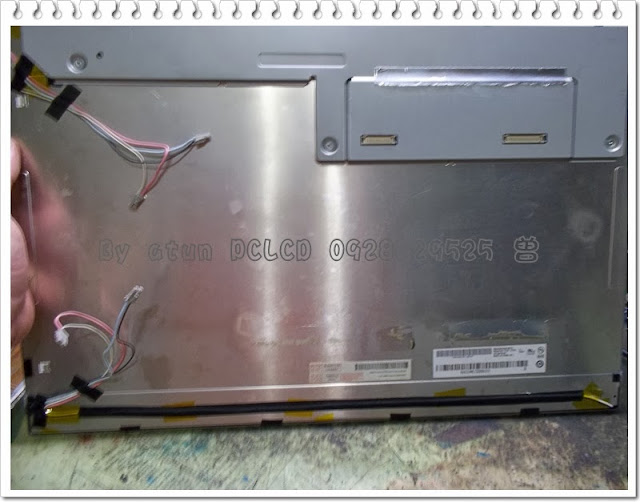

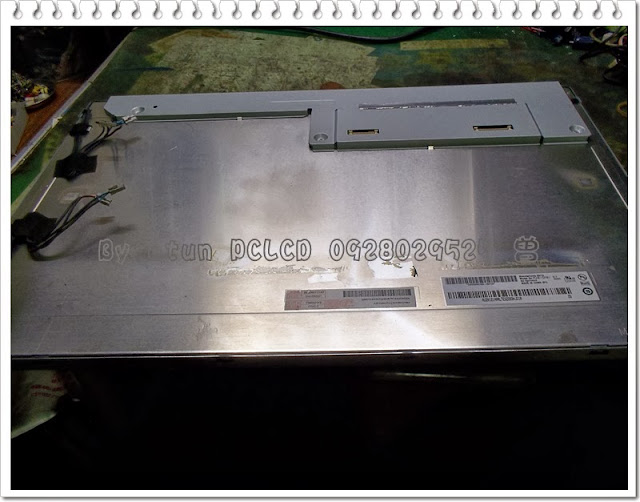

先來看看它的面板~




這型面板~它的液晶驅動主板,是整合在TCON內,與先前維修那個POS系統的液晶是一樣的


與主人溝通後~決定了 !

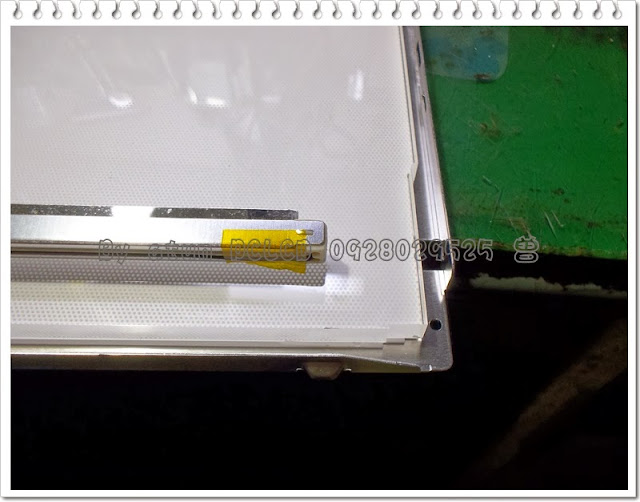

就用19吋的來替換,不然~就只有報廢一途,你看看下面的圖照:就是差這麼一呎長說~



這一次的燈管更替,我採用了與上次這個實例相同的手法,如:
液晶螢幕維修~被棄修的  HANNSG(翰視奇)型號:HX191A,啟動後亮一下即暗屏!

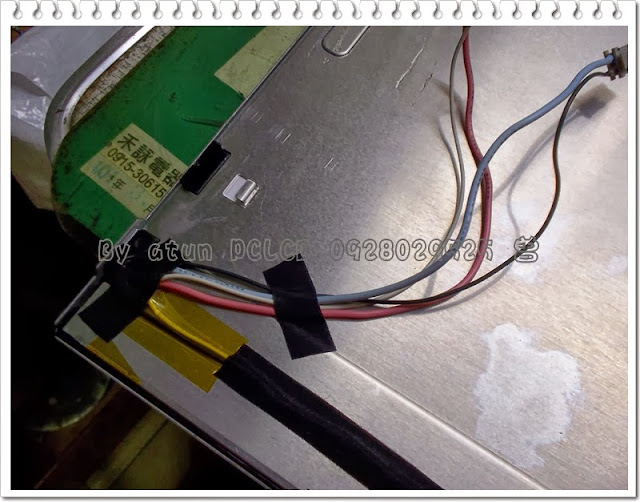

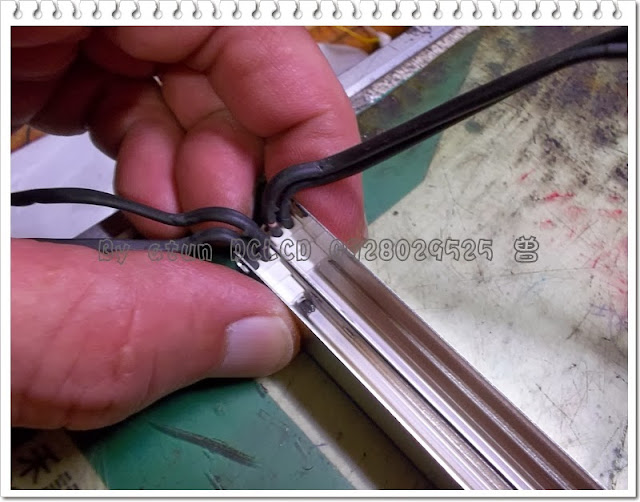

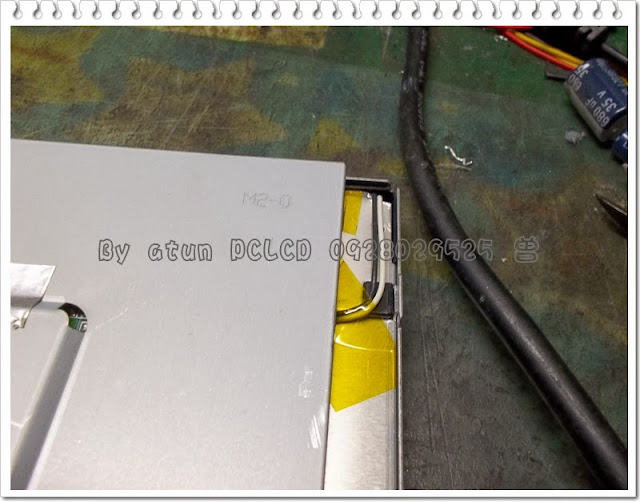

來個AC出線外走~如下的圖照,各位可下拉看看~

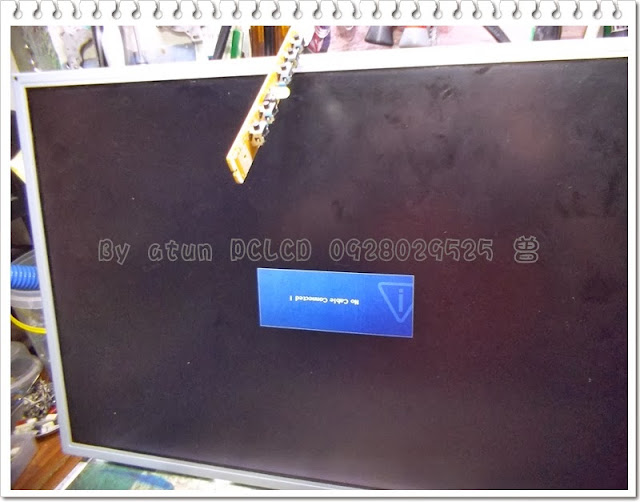

這裡才是重點!
是不是又把玻璃基板拆到碎裂?現在你是有看到的~我又再一次的通過考驗啦!

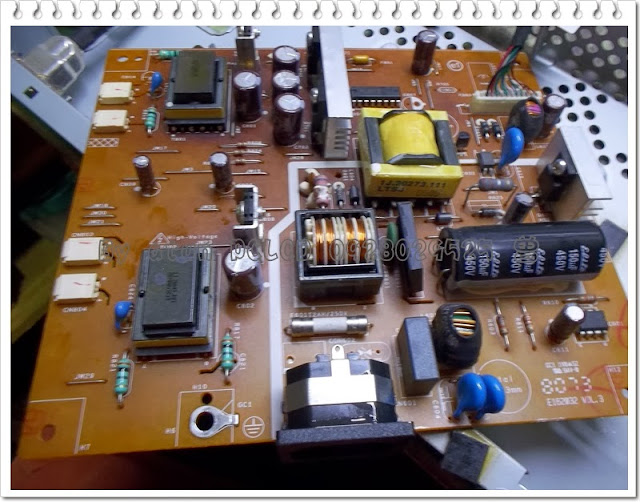

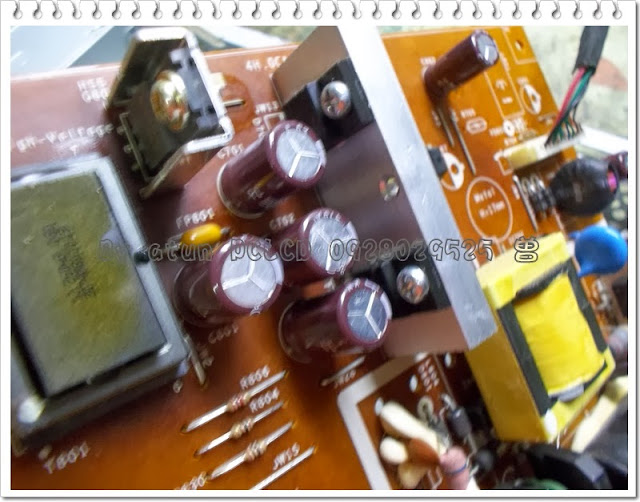

燈管更新後~再來就是要整新~翻修~補強它的PI板囉~這個不作,不久的將來,換它故障了,還是會不亮屏啊~

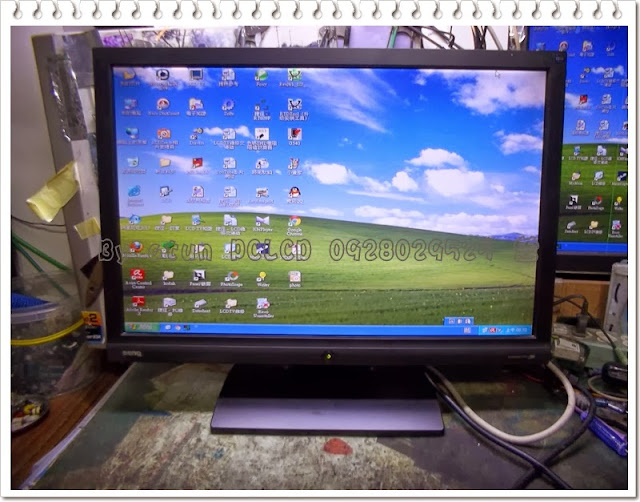

OK了~繼續作你的監視的顯示工作吧~


這~就是兩組更替下來的燈管組!一組的燈頭都黑了,另一組雖還未故障,只是已經拆到面板內部,當然上;下兩組都要更新~


提供參考,請多指教!
