2017/09/25

高雄.液晶螢幕維修~AOC(冠捷)型號:e2237Fwh,送電無反應維修~

咱…親愛的眾網友~大家好!

『端午節』快到了,現在任何物價一直都在飆漲,所以聽說今年端午節的粽子,又比往常再貴一些,咱政府官員,很有趣的說:粽子貴了,可以改吃『茄子』,呵呵~這真的是有『趣』了~

今天來看一台液晶的維修,也是AOC(冠捷)這個廠牌,不過型號不同,是叫:e2237Fwh~

底下是它的外觀照:



跟前一個維修實例,外觀相差甚多,尤其這個腳架做的特別精緻可愛說(我是說看起來啦~)…如:液晶螢幕維修~新北市板橋寄件維修!AOC(冠捷) 型號:V22+,無法啟動、送電無反應~



靠著它!就這樣可以站立起來~



主人說:故障狀況與前述維修實例(AOC V22+)是相當的…

只是我現在送電測試一切都是正常?



而從這個時間點,連續測試到睡前,也有1~2個小時的光景,怪了~它真的沒有異樣ㄋ…?



這是它的出廠標貼:



前、後蓋的接合,沒有什麼螺絲固定,我跟它耗了好久,才把後蓋給解下,說真的…這型還真的不好拆卸咧…



既然同為『AOC』LED的液晶螢幕,內部的構造就真沒有多大的差別,還是一樣整個後背內部空空蕩蕩的~僅有一條屏線,一直延伸進入面板~



機器趕工是吧?標貼都只貼一點點,有黏住就好~



重要的電路控制,跟其他修過的LED一樣,都在底下的這兩個鐵殼內!



與『V22+』不同的是,它是用了觸控按鍵板,所以觸控按鍵板的背後,都會有一個塑膠罩給罩住,避免感應到不必要的光線,跟那台『Philips 244E』觸摸按鍵板是相同的構造啦~



這個是解下的本機器『主板』,各位覺得面熟嗎?

是的~前一回才維修過的一台『CHIMEI(奇美)型號:24SH-L』,用的就是相同的主機板,因此本LED會有類似那台奇美LED的相同故障現象,當然不會意外囉~



先前未拆機的測試,一直都沒有出現故障現象,並非退修後,就不會再發生,一定還是會的,因此查量不穩定的元件,變成棘手的問題說…

這是一而再~再而三的更替元件,所做的裸板測試…



整整跟它耗了一整天,確定更替元件過後,不再發生未啟動的現象…

這才重新組裝起來,繼續預熱,冷、熱交替的來燒機測試~

OK的喔~

提供參考,請多指教!

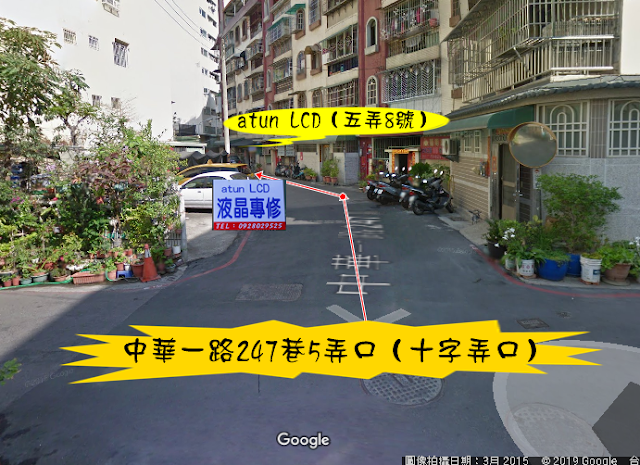

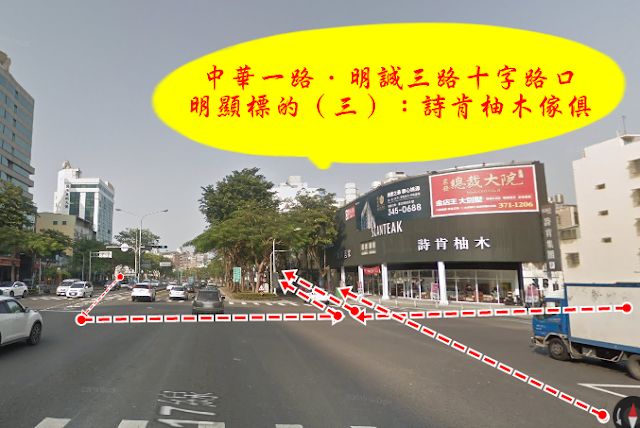

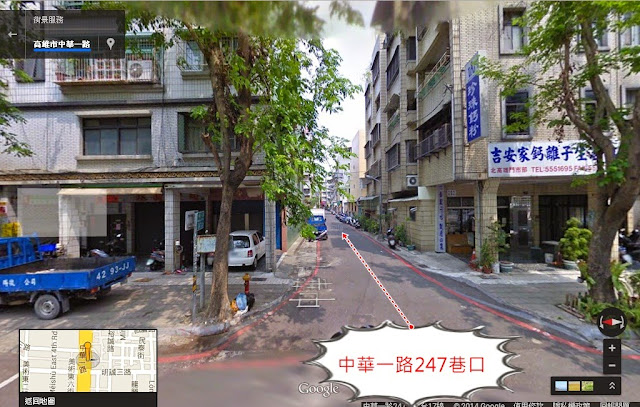

 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/24

高雄.液晶電視維修~白牌(奇美OEM)32型LCD TV 啟動後!顯示白化維修~

咱…親愛的眾網友~大家好!

今天來看一台液晶電視維修,是白牌的,不過~一看就知道是CHIMEI(奇美)的傑作,不然~你看!像不像?如:

液晶電視維修~CHIMEI(奇美)型號:TL-32S3000T,啟動後『黑亮屏~』無影像顯示!

液晶電視維修~CHIMEI(奇美)型號:DTL 732E300,啟動後顯示泛紅、影像不良維修~

一模一樣!就只有腳座顏色不同~



這是它的故障現象!啟動後~就顯示這個鬼影~如古早的底片顏色!



這是拆解小後蓋後的內部構造,多了一塊視訊板,少了一個小視訊盒~



底下是它內部電路各各獨照~



整盤電路都解下~要來到…



它的下一層~底下這個位置~



這塊中顯示處理的電路板是查量重點!



解下它~處理它~汰換更新它~



你看看~有改善了~只是還有些不良的顯示,看起來還是怪怪的…



再度解下查檢~這次看起來就正常多了…



回裝時,發現主板尚有不良元件~

再度解下主板,將通規格的元件,一一都再更新~



OK了~來看看凡神~廷神~再加女神

提供參考,請多指教!





 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/24

高雄.液晶螢幕維修~台北寄件維修!DELL(戴爾)型號:2709WFPb,送電無反應維修…

咱…親愛的眾網友~大家好!

今天來看一台液晶螢幕的維修!

標題已有註明,是台北寄件來維修,看到底下的圖照,也應該很清楚,這是一個龐然大物,所以在其包裝上就變得非常棘手,因此~一直都很感謝外地的網友們大大的友情相挺,還是那一句話~

看包裝便知,主人對它愛護有加,層層的包護…



就是為了心愛的它 ─ DELL(戴爾)型號:2709WFPb



這是它的故障現象:送電了~『電源指示燈並未亮起!』,同一型號有些機器,還會有只亮啟指示燈,但是卻無法啟動的另一個故障現象,以前有修過幾台,各位可在Blog的左邊欄位搜尋欄中搜尋看看~

不會找嗎?那我來做個連結:DELL 2709WFPb,這樣應該OK吧?



來拆機查檢~

通常外地寄件來維修,都是有在當地先行送修過,不行了~才再次往外求援,拆開外殼(背蓋)後,在這個控制電路鐵殼上,我看到兩處沒有加蓋!只是這兩個沒有加裝,當然是不會影響任何的機器運作!



不過~就這處!

按鍵軟排!在未完修重新組合的順序上是錯誤的,這樣子~ㄟ死人啦!!!



你看看!按鍵軟排有包覆著鋁膠帶,這樣直接裸露跨越在電源AC入端的抗干擾電路上!我剛剛有送電測試ㄋ~,萬一…真的短路了~那怎麼辦,災情擴大更難修復!



隨便一張廣告紙墊著,這不就較為安全了~不是嗎?



我繼續于裸板下,送電再測試與查量!電壓有輸出到主板PIN口端啊?怎麼會沒有電源指示燈?



我想先縮小查量的板子,取下了電源與驅動板這兩塊即可~

而這邊是解下那兩塊後剩餘圖照!現在不亮指示燈,暫時跟底下圖照內的這些東東沒有關連~



就這兩塊!開始來查量囉…



經過一番查檢~測量~汰換更替!要準備再次送電測試~



你看看!

有亮指示燈了~啟動看看,觸控藍燈順序亮起…真是太美妙了……



趕快上板來測試一下顯示的狀況是如何~



OK的~DELL送電啟動後,慣有的跑燈式『LOGO』有出來,最後也有顯示了『無訊號輸入』的LOGO!



按鍵軟排線!是要以這樣的跑線方式啦~直接保防塵鐵蓋內,我不敢!!!



重新再送入訊號測試是無誤的!



整機組裝預熱多時,依然是OK的~我特別加強給它冷、熱交替燒機!也依然通過考驗~~~



準備打道回府囉~

我還是得延用主人包裝寄過來的紙箱,不過!我再將它改裝一下,縮小成一半的空間~



就是要把紙箱一分為二,再重疊組合~于是便成為如下的包裝~這樣比較妥善啦~



提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/24

高雄.液晶電視維修~Panasonic(國際)型號:TH-L32B10W,顯示屏幕色彩泛綠維修~

咱…親愛的眾網友~大家好!

今天來看一台液晶電視的維修,是底下這個廠牌、型號:Panasonic(國際)型號:TH-L32B10W,其外觀如下圖照:



這是它的故障現象:

圖框、影像都正常,就顏色不對勁~膚色都變得綠綠的~屏幕似乎鋪上一層淺綠色的薄紗~



選單的顏色也不對!



改變測試訊號源為PC訊號,結果還是一樣的『慘綠』畫面!



來拆機查檢~

Panasonic(國際)牌貫有的愚蠢設計,好大!好重的控制電路鐵殼蓋!



 ㄟ~這邊這一組高壓驅動板,好像與先前遇到的同一型機種有點不一樣?

底下是先前維修過的:

上頭照片,本機主角高壓驅動板在右邊~先前維修的同型機種則是在左邊,而且看來是不同的樣式!



本次維修的主角,這組驅動比較大,線圈看來也比較粗壯~



於是乎~很費事的拆解,來到了終端顯示處理的電路板位置~



原來~

同一個機種,使用了不同的面板廠牌,以前修的那台用的是LG的廠牌,這一次維修機器用的是日立的廠牌,因此其故障點也有所不同,上一回那台是『暗屏』故障(查檢後,是壞在面板內部的燈管,難搞啦…),而這一台ㄋ?是壞在哪裡ㄋ?



來到終端顯示電路板處!



我本想若是可以的話,來用公用驅動板試點看看?

很可惜~這回踢到鐵板,這種屏線PIN口很少看到,中間有一個凹槽,這個時間點上,公用驅動板似乎無法派上用場~



到底~

你是哪裡出問題ㄋ?



這種泛著顏色的故障現象,印象中都是『R、G、B』缺一色較多,重點是到底是哪一個環節缺了一色?

我試著對主晶片腳位做補錫的動作…

這…當然是無效的~





其實心中又想著,會不會是韌體有問題,若是能夠回復到出廠設定值,很有機會可以修復,可惜~這也不得其門而入!

於是乎…前進它的主板,看看有無蛛絲馬跡可尋…



這是另一塊!向同行奇萊兄,借調來測試的TCON~



測試結果,出乎意料!顏色顯示都已正常~這實在讓人不解?

膚色已經恢復正常,肉色就是肉色!



我曾經試著將它的儲存器資料,重新COPY到原機器的TCON上,也沒有得到好結果~



雖為同樣支援畫素,同樣的板號,但是!其固定腳位卻有所不同,這又免不了要再度加工一番~



不然~無法固定!即使能用也是枉然~

你看看!有破壞才有建設!多加工了兩處固定缺口,這才可以有效的固定它咩…



OK了~在此特別感謝『奇萊兄』鼎力相助!大大地感謝囉~



 提供參考,請多指教!





 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/24

高雄.液晶螢幕維修~Philips(飛利浦)型號:244E,啟動後不亮屏維修(使用中聞到燒焦味)~

咱…親愛的眾網友~大家好!

今天再來看一台液晶螢幕的維修,現在送件來維修的螢幕,大多數尺吋都相當的大~24吋的LCD已經開始屆臨故障時期,別說我『烏鴉嘴』,LCD的壽命就是如此,別太見怪~

來看看本尊~

靠近外面那台,就是本篇的主角,Philips(飛利浦)型號:244E,下兩張圖照裡,前面那一台是BENQ(明基)型號:G2412HD(如:液晶螢幕維修~BenQ(明基)型號:G2412HD,不定時間會自動斷電維修~),這兩台幾乎相差不多,僅僅只是外殼及OSD不同而已,一起來看去吧~



底下是本機外觀照:



腳座螺絲孔位,還用了自黏性墊片貼黏~比較整體美觀~



忘了說~這也是與BENQ(明基) G2412HD不同之處,Philips(飛利浦)這一款,它的按鍵是使用觸摸式的按鍵板,如此這般~我想可以肯定的是,它應該會比『G2412HD』多貴幾分金錢吧?



這是它的故障狀況:

啟動後有閃亮一下,但!還是熄滅了,僅留下電源指示燈還亮著而已~



來拆機查檢~

沒錯的,內部兩型都是一樣,其實是說,Philips這一款244E螢幕,他是BenQ『明基』代工的啦~



這是它觸控按鍵板的後背



解下它電路部位~

上頭說過,根本就是一模一樣的電路啦~



我再一次的裸板測試,依然是相同的狀態~



當我取出外接燈管要試點時~我發覺兩款PI板的高壓部位,有所不同~

於是乎…全力往目標查找中~



這一次不再熄滅了,趴著讓它預熱測試中!



在排除故障點後~

我緊接著要來補強,更新它PI板上的其他零件~



尤其是這一型的主板,

既然它是BENQ代工,最後一定會遇到類似上回的故障現象(至少我已遇過3個會自動斷電維修件),所以~杜絕它不再發生類似自動斷電的故障,也是這一次維修的重點,也要一併將它處理~



好了~這是最終處理後!最~最~最為完善的兩塊電路板~



收工預熱~準備交差囉~



提供參考,請多指教!





 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/23

高雄.液晶電視維修~白牌17吋改裝液晶電視,無法啟動!重複閃爍啟動狀態維修~

咱…親愛的眾網友~大家好!

這幾天瘋狂的忙碌(其實是被一台電視卡住,而又懶得等待~),所以~實在沒機會PO維修文,在等待料件的當下,有了這個空檔,來繼續撰寫維修文章~

今天來看一台組裝的小電視維修,這個在好久以前有碰過一台,如:

白牌~自組17吋液晶電視!主機板崩落維修~

在上述維修實例中,就只知道,這種機殼的塑膠材質很差勁,沒多久的光景,就硬化碎裂,因此主人僅一個插拔的動作,致使塑膠固定柱崩落,在主人自行『DIY』後,從此無法收拾~

只好請我來收時殘局~

而這一台~一開始你看到的底下這個畫面,就不是很良好~有點白霧白霧…

它的故障情況是這樣:

組裝機LCD都要先從前蓋拆起,這是不變的手則~



這是它所使用的面板,這些組裝液晶,都是使用回收後拆離堪用的液晶面板,再加裝一些套件組合,我自己本身也有一台(小舅子套房汰換下來的),現在還在服役中,以前有PO過它的維修文,(我找一下PChome裡,有沒有這篇文章(結果…還是找不著~),以前Yahoo的Blog有po過啦~)

你看它的面板邊框,連舊的鋁貼紙都沒撕下,再加噴黑漆遮掩,就這樣上機囉~

因為也使用過好一陣子,又再重新回收組裝後也又使用多時,上面說它有『白霧狀』,那是偏光膜脫落啦~要再解它也不划算~將就點用嚕~



掀開面板既可看到內部電路,跟上回那台22吋的觸摸液晶是一樣的構造啦~如:

液晶螢幕維修~『白牌』22吋觸控功能液晶螢幕,送電無反應~

現在!你有看到了,這是什麼樣的一個情況ㄋ?

焦黑成這步田地~只有一個字:『天啊…』

背面更是不得了,真正是:『慘…』



而這一組導線,竟然硬化成定型~

這一組公用高壓驅動板,及其導線,我決定全部給它汰換掉~



再來看看它的電視驅動公板~

有許多爆凸元件,要一併更替之~



找來整組全新(軟啪啪)的導線,及全新公用高壓板~



為了能夠更加耐用持久,再將高壓板電源端的濾波更替為NCC KY系列元件~



你看!

塑膠殼的固定柱,又硬化碎裂,唉…真是傷腦筋~



兩塊重要電路都已整理妥善!

一上電!待機燈就不再閃爍~也啟動了無訊號的藍屏畫面~

你也可以看到~藍屏幕在非正視的角度下,看來還是白霧白霧的,剛剛說了,那是偏光膜脫落的問題啦~



這型機器的『OSD』還挺『貓』的,『無訊號輸入』的這個圖框還會變化顏色,並且至上、下、左、右、中等,不同位置…



碎裂的固定柱,只能用醋酸膠布幫忙固定高壓板囉~



稍微測試一下~訊號顯示是OK的~



要封裝前蓋了,再將玻璃保護鏡的內部擦拭一下~不然以後就沒機會了~因為它要再壞可能是長久時日以後的事了…



好了~來試機囉~



提供參考,請多指教!





 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/23

高雄.液晶螢幕維修~CHIMEI(奇美)型號:24SH-L,送電後不亮指示燈,有亮指示燈後,又不受控制、也不亮屏維修~

咱…親愛的眾網友~大家好!

今天再來看一台新鮮貨!昨天才剛完修,今天就等不及趕緊來給它分享囉~

是底下這個廠牌:CHIMEI(奇美),型號:24SH-L,24吋的!是以LED為背光的液晶螢幕,當時~以LED為背光的液晶,出廠至今都已一一過保,相信未來會遇到更多以LED為背光的液晶螢幕維修實例~

本篇維修件主角:CHIMEI(奇美)型號:24SH-L



最近~對於出廠日期的西元年份,跟咱台灣的民國年份,搞得有一點霧唼唼!都剛好在100年上、下,像這台我算一算,還以為尚未過保說…因為我把2010年,算成民國100年,如此…這~豈不是還未過保?真是白痴~



這是它的故障現象:送電了!『阿達佈達』有亮起電源燈,不過!我怎麼按『POWER』鍵就是沒有作用!



來拆機查檢~

剛剛上述的故障現象,其實與前一個AOC的實例,是相似的故障現象,如:

液晶螢幕維修~新北市板橋寄件維修!AOC(冠捷) 型號:V22+,無法啟動、送電無反應~,而造型上,對於LED的螢幕來說,真的也是相差不多~



拆殼後的構造ㄋ?那就更加的相差不多了~

還是整個面板背面空空蕩蕩,而重要的電路,都是在底下的那兩個鐵盒子內!

所以~你說這台跟『AOC』那台有何差別?



有一點不同就是:這一個鐵殼內的恆流板,僅外接一組軟排來驅動LED背光,上回的AOC是出了兩組軟排線來驅動背光~然還有面板尺寸不相同!



了草的固定排線,時間久了自行脫膠,感覺很不安全說?



怪事來了~

當我再一次送電測試,這回它竟自己亮起啟動藍燈!那這樣是OK了嗎?繼續看下去…



沒有用的~底下這一張圖照,告訴我兩件事:

第一:我有再按『POWER』鍵,可是並無作用,這個當下,我並無送入訊號,所以在顯示無訊號輸入的當下後,它應該要轉換為待機的橘色指示燈號的,這些動作都沒出來~就一直只是亮著啟動藍燈,這樣而已,感覺就像是『當機!』似的?

第二:按照正常的動作,當啟動藍燈亮起時,這個下要有屏幕亮起才對,這個也不對盤~



好了~那就直接前進到它的主板囉~

乎~要是LED的液晶營幕,每次都是懷在主板,那真得是有的是有一點費事咧~



因為這一類的主板,小小一塊,又要兼具音效功放,實在是『擠』這個字可以形容而已~

擠就擠~還是要查量下去囉~



這些圖照中~你看到了什麼?

有很多小小的『黑點』是不是?剛剛上頭面板背面,也有很多黑色的污漬,那都是什麼ㄋ?

不用說:是小強,那些瘦小強幹得好事啦~

那些小黑點不打緊啦~最重要的是:主晶片上的那些導腳,也都有小強所留下的遺漬,『A害~』,這個有點危險了說???



我處理後~更替零件後!現在試送電測試了~

你有看到的~它依然是不啟動!按按鍵也是沒有作動!哇~這聲『慘』啊了~~~



這一個畫面!我是已經又再度查檢,再更替了一些零件!想說妥當的了說…

所以來了一個這樣的拍照:然後想再日後PO維修文時,這樣得述說:『現在要要來直接送電測試囉…送電馬上啟動藍燈~』

呵呵~『漏氣啦~』



這一次再拆殼再重來(當然還是要再更替零件…)

這回當然不能再上鐵殼,直接先單板上電測試~



呼呼~『毋漏氣!』一送電馬上亮啟動藍燈~顯示畫面很正常~



將驅動背光軟排妥善固定!ㄢㄋ~『烏卡理想毋~』



試熱一整晚~一切都OK的喔~

註:

這一台在一早起來的送電測試中,

『裝笑為~』它竟然送電後又沒有亮燈,它又跟先前送來時一樣,再一回後,才再亮啟指示燈,當然也可以正常啟動顯示,好像類似先前『AOC』那台主人所說的『緩啟動!』這個問題~

這下子~慘了~所有該換的零件都換了ㄋ?ㄢㄋ~擱~煞落去試麥安怎???

提供參考,請多指教!





 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/23

高雄.筆電破屏維修~ASUS(華碩)型號:K55V,液晶破裂更新維修~

咱…親愛的眾網友~大家好!

今天來看一台筆電,液晶破裂更新過程~

如底下圖示:正面貼了一張『ET』的貼紙,是『ET』專用筆電嗎?哈哈~應該不是啦!可能主人是『ET』這一類『外星人』的粉絲吧?



這是它的型號貼:K55V及功能標示說明~



有看到液晶角落『瘀血』畫面嗎?就看起來比較暗陳顏色的就是了~



來拆解它的『B』蓋~



這樣的角度,再來看這一個破裂『瘀血』的角落,應該很清楚了吧?



解下的『B』蓋



拆解面板中~



本機使用的面板~



 取來欲更換的面板



ㄟ~有亮線!

是的~主人是位來高雄念書的大學生,期望能夠花少一點錢,在不影響功能狀況下,讓筆電可以繼續服役就好~

我因此介紹了上一回此機主人感覺不適的液晶面板,給本機主人詳看!如:

筆電破屏維修~ASUS(華碩)型號:A55V,液晶破裂更新維修~

再三確認後~就是要它!



OK的!只亮這一條~

主人還可以接受啦~費用也不高(我自己虧一點,要一點成本回來~)能用就好囉~

提供參考,請多指教!





 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/23

高雄.液晶螢幕維修~『白牌』22吋觸控功能液晶螢幕,送電無反應維修~

咱…親愛的眾網友~大家好!

今天來看一台液晶螢幕的維修過程~聽主人說:它是一台辦公大樓的導覽機,要導覽什麼ㄋ?應該是要讓來大樓洽公的人客倌,查看自己所要到達公司的樓層,所位何處?

導覽~就是要給大家方便!用滑鼠嗎?這…太落伍了吧?因此~這台螢幕多了一個觸摸功能,現代ㄟ社會~走流行風,沒有用觸摸的,哪~趕不上流行咩~

所以~價值是在那個觸摸功能上,一定要得給它完修,一起來看看囉~

底下是它的外觀照:多了一層觸摸玻璃,所以看起來『霧霧的~』



送電了~沒有亮指示燈,按『POWER』鍵!亦無反應~



這個腳座也很特別~可以讓螢幕整個上翻到水平位置,與一般螢幕腳座,只能移動個1~20角度而已,差別很大~



我準備拆機,在拔除它的電源線當下~

呵呵~這個電源頭的公、母座,怎麼是黏死的,而且已經斷裂脫落!

啊~啊~這…『人』不是我殺的呦…



而另一邊,機器內部就剩下一些金屬腳位,還牢固的焊接在電路板上~奇怪ㄟ



這是自行組裝、改裝的液晶螢幕,

所以~有許多與機殼不合身的地方,所以用了許多膠墊,來幫忙固定面板及觸摸玻璃~而且這塊觸摸玻璃還挺厚的說~



通常自行組裝的螢幕,都要從前蓋先拆起,還得再掀開面板,才可以看到內部的電路構造~如下…



採外置電源適配器供電,所以內部就僅剩一塊主機板,及背光驅動的高壓板~



當然~這一台因為多了觸摸功能,所以~另外多加了這一塊觸摸晶片的控制模塊!它直接以『USB』傳輸線輸出接入電腦桌機,跟液晶螢幕本體厥然無任何關連~



看一下主板製造日期,很久遠囉…2008年份…依然健在!真是不簡單~



現在所看到的位置,那些金屬片,就是DC入母座頭的金屬腳位!沒辦法再復原了,只能解焊重換一個!

你會問!你怎麼有這麼多DC母座頭,這個DC母座在早期的液晶主板上很多,最近~更改液晶電視主板時,我都會順手將電視公板上的母座解焊下來才(用不上,別浪費!),就給它隨意放置在工作桌上,所以我才會上一篇改裝那台『兩光』牌吸塵器時說,剛好桌上有一個DC座頭,如:

液晶電視維修~BenQ(明基)型號:VH3743,啟動後,顯示不良維修~

它其實是這一篇更改公板時解下的,如:

液晶電視維修~SAMPO(聲寶)型號:LM32V22,啟動後無聲無影更替主板維修~

而今要替換上的母頭,就是這一篇所解焊下來的啦,如:

液晶電視維修~LG(樂金)型號:RM-32LZ50,啟動後顯示紅屏,及拖影維修~

打這麼多文字,其實是要讓各位多看看以前PO過的維修實例,因為我發覺Google的Blogger很難搜尋說~哈哈…



母座是已經更換上了,但是現在卻解不下先前斷裂的公、母頭,它們還用了熱熔膠牢牢的黏著這~真正是地『裝笑為~』啦,是誰會是這麼愚蠢ㄋ?



乎~

烘烤到連公頭的絕緣皮,都快要,都快要拉到脫落了說~



好了~現在測試送電測試!馬上就亮了指示燈了~不過ㄋ…



這一個舊有(原機器的適配器)的公頭,除了無法完全沒入母座,而且只要稍微動它一下,馬上掉電(指示燈熄滅),這麼一來,我在聯想,會用上熱溶膠來黏著牢牢的固定兩頭,莫非就是因為這個緣故?



我決定給它更換掉,找來底下的這一個原廠適配器,它的公頭金屬點也比原有(已氧化、黑頭)的還要光亮得多~



你看!插入母座後~完全沒入,多麼合身!重點是什麼?當然是要不會掉電啊,無論你怎麼晃、怎麼旋轉,也不會鬆脫的啦~



在解決了一切故障問題後~

緊接著,要來整頓它的主板及高壓板,更新濾波、加強焊點都是主的重點!



你又會問啦~好好的~幹麼還要更替ㄋ…?

來~來~來~來看看為何要做更替~

這是DC頭電源進入後的第一個濾波,舊有的是16V/470μ(工作電壓DC:12V,有一點不合   適啦),而實際測量結果,如下圖照~

除了容值降低許多外,它的『ESR』(等效內阻)也變高了~



這與我的新品來比較!你便會一清二楚啦~



所以~要能夠再持久的續航下去~高壓板處的濾波也不能留的(雖然測量起來與新品相差不多)~



OK了~這就是最終處理完善的兩塊主要電路板



所以…一送電測試,一次就OK,絕無差錯的~



在整機組裝後,我發現它的選單鍵,竟然一點作用都沒有,出了什麼事啊?



我又拆框測試!拆了框按鍵都有作用,尬上框有時還可以叫出選單,但是要是鎖上固定螺絲,保證沒有作用…這下就真的怪了???

容我賣個關子吧~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/22

高雄.液晶電視維修~Fujimaru(富士丸)型號:FJ- L37A1,無法啟動!待機紅燈閃爍不止維修~

咱…親愛的眾網友~大家好!

今天來看一台液晶電視的維修,是老機器了,燦坤自有的品牌,叫做:Fujimaru『富士丸』,我常說~~講到:『富士丸』,就覺得莞爾說~哈哈~

底下是它的出廠標貼:2007年份,若這是第一次維修,『賣壞啊啦~』



這是它的故障現象~

送電後!待機紅燈微弱的亮著,並且持續閃爍~這樣當然是無法啟動的…



來拆機查檢~

這個機種架構,有許多廠牌在使用,TATUNG(大同)有用,CHIMEI(奇美)也有在用,後來奇美的機種還都一直延續這樣的架構,繼續使用之~

是什麼樣的架構ㄋ?就是會在中間先有這一個小後蓋,再來一個大後蓋的這樣的一個架構,因此~在解除小後蓋後,就來到我要查檢的目的地~



就是本機器電力供應中心所在位置  ─  POWER BOAD(電源板)



解下它~我看到許多爆凸的濾波元件~ㄟ~~~有這麼好康嗎?



著手先行更替!



更替完畢!當然要來給它小測一下下…,看看它軟不軟?



其實我有拍攝它的動態影片的,只是剛剛整理時,又不小心給它刪除了!

現在看圖照,是有較為明亮的待機燈亮度,只是它還是閃爍著,我更新濾波後,並沒有排除故障現象,只是讓其待機燈的亮度,更為亮一點點而已…



這樣當然還是無法啟動的,因為待機電壓並不穩定,所以根本啟動不了…

再度解下它的電源板,持續線路查檢中………



各位還記得這些實例嗎?如:

Fujimaru (富士丸)! 型號:FJ-L37A1,送電紅燈閃爍不停,無法啟動!

『黑白郎君~再現江湖!』FujiMaru(富士丸)型號:FJ-L37A1,半邊無顯示!

上述的兩個實例,造就了底下多出來的這一塊同型電源板,我當然可以將其替換即可完修,如今有此難逢機會,一定要來交叉比對,交叉測量,找出原機電源板故障之處,你說是不是咧?



經過再度查量~及汰換~現在又要再度上板試車囉…



再一次的送入市電,這一回待機紅燈更為明亮,也不再閃爍!當然也就可以啟動,轉換為啟動後藍色指示燈號,當然一定要有影像顯示!

『擱毋!』代誌就大條………



上翻起來拍照存證~組裝起來預熱囉~



這麼多年機器,畫質一直還是挺佳的,果然是早期的面板比較好啦~要是液晶面板很OK,又能修復它,你真的~真的不一定要再花大錢另購新品啦………!

不然~你看這種畫質的電視你不修,把它回收!!!都可惜啊~



提供參考,請多指教!



 工作室附近Google街景:



 工作室地理位置:





 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/22

高雄.液晶電視維修~BenQ(明基)型號:VH3743,啟動後,顯示不良維修~

咱…親愛的眾網友~大家好!

今天來看一台液晶電視的維修,是本土廠牌,BenQ(明基)型號:VH3743,就我維修的BENQ機器來說,VH系列,算是比SH系列還要再早期的液晶電視,有點古早的機器了,一起來看看囉…

底下是它的外觀照:



這裡是它的故障現象:這個就是俗稱的『油畫!』或是叫『鬼畫!』,管它什麼畫,總之~就是看不下去就對了~



要來拆機查檢囉~

其實VH37系列的外觀,與SH系列是相同的,差別在前框的顏色有所不同而已,當然可能前後期面板的板號也會有不同,因而影響到它的『TCON板』有所不一~



其內部的電路,也是相差無幾~

不過~也還是因為面板板號的關係,進而影響背光驅動電路板的不同~



機器久遠~內部構造上延,都佈滿灰塵~



我想將它的塵灰,先清除乾淨,再做拆解動作,問題是,外殼我還可以拿到戶外去做清理,像上述圖照那些部位,都是含著面板這邊的一些鐵架,搬著它去戶外清理,似乎非常大費周章,可是在室內,刷子一掃,風扇一吹,那豈不是滿室塵埃…正在為此煩腦…

老婆找來底下這一個『兩光』牌手持吸塵器(好像是贈品)!

但是ㄋ~要用它還要再加裝電池(1號),出去買又費事~



看一下它的構造,是4ㄎ1號電池做串接(串聯),這樣就是等於它是使用了DC:6V的直流電壓(1.5*4)來驅動~



好巧的是,我的一些以前使用過俗稱變壓器的,都沒有把它遺棄,剛好讓我翻找到一ㄎ輸出是DC:6V的變壓器,在這個兩光牌吸塵器上都都好用得上!



再來就是要傷腦筋,如何把DC:6V的電力銜接上吸塵器,直接焊上去當然也行,剛好工作桌上有一個DC母座頭,也與這個變壓器的公頭相吻合~那就給它接線延伸到外殼部位,這樣在收拾工具,也較為方便~



這就是將其改裝後的圖照~



唉~贈品都不好用啦!

吸力超弱的,大型點的棉絮可以吸取,小塵埃還要邊刷邊吸,才會乾淨,不過~還是比搬著機器到戶外清除,還要來得輕鬆,就勉強用囉,反正也沒有花任何費用!



題外話啦~

一路繼續再拆解下去,本以為VH37系列,可能不像SH系列那麼費事,沒想到!最後它還要再解電路主板,才能見到鐵板架的固定螺絲…



終於可以將鐵板架撐起~



也才得以見到本機終端顯示處理的電路板~

這樣才能解下它~查檢它~汰換更新它~



所以經過汰換更替~色澤、圖框都已正常了…



緊接著~在排除故障點後~

要再來加強、補強它的電力供應中心~期能使它的續航力更為長久…



再度測試一遍~畫面依就正常啦~



組裝起來預熱囉~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/22

高雄.液晶電視維修~TATUNG(大同)型號:V22ECBF,送電無反應維修~

咱…親愛的眾網友~大家好!

今天來看一台小型液晶電視的維修,只有22吋,是TATUNG(大同)型號:V22ECBF,這個以前曾經修過,不過相片不知去向了,這回終於給它保存到現在,也得以將它的維修經過,一次的用文字敘述,一起來看看…

底下是它的外觀照:小巧玲瓏~適合套房式的空間來使用~



現在是這個樣子的故障狀態,送電了,指示燈不亮耶~



這是它的電視盒~



這台拆機要從腳盤座先動手~



因為腳盤座的支架內部還有『機關』~就是還有固定螺絲啦!



這是解下後蓋的內部概況,整個控制電路,都在這個中間的鐵殼內!



要解下這兩塊電路板,解下所有的螺絲是還不夠的~

這一個AC電源入線的PIN座,還有這麼一個小機關,有一個『ㄇ』字的鐵片卡榫,固定在這邊,不給它解下,永遠見不到電路板的正面說~



這裡是兩塊電路板的正視圖~



這個是查檢~整新後的本機『PI』板~

全系列NCC  KY規格!耐操~『擱烏凍頭!』



除了整新~亦要補強其背部焊點~



整理完PI板後,先做一下試車動作!



OK了~有亮起待機橘燈了~



再來繼續整理它的主板~



全部整修完善~要尬回機器,順便測試面板的顯示ㄟ~

無訊號輸入的LOGO,亦有顯示!看來應該可以組裝起來了~



整機組裝測試中~其實它早已賣出去了說………



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/22

高雄.液晶螢幕維修~新北市板橋寄件維修!AOC(冠捷) 型號:V22+,無法啟動、送電無反應維修~

咱…親愛的眾網友~大家好!

趕著今天主人收到前,先把這一個機器的維修文編輯完成,可以跟主人說明一下,剛好也順道再PO設一篇液晶螢幕維修的篇幅,不然液晶維修的文章都快要絕種了說…

這是新北市板橋地區寄件來維修的,外包裝盒上印刷,等同於內容物:AOC 型號:V22+~



你剛剛看到的上面圖照,有一個類似肩帶的樣式,就是底下這一條,主人還真是『鮮』,那是用膠帶貼黏做出來的,用來背或提這一款以LED為背光的液晶螢幕尚可,不過~若是舊型CCFL為背光的LCD,那真的就稍嫌不足,雖然這樣說,提起來還是怕怕的說



這是拆箱後的內部,有交待主人,記得將它外置電源供應器附上,因為這以前有修過一台同型的,而主人也是因為看到那篇維修文,才來聯絡維修的…,如:

液晶螢幕維修~AOC(冠捷) 型號:V22+,啟動遲緩~,在此先感謝主人厚愛囉



這是它的前後外觀照:



當我拍攝到上頭那張圖照,我開始感覺不對勁!!!

這些新機出廠時,所黏貼的防刮保護膜,一直都還沒撕下!

如此這般,機殼後蓋上,上、中、下的所有通風散熱孔,完完全全通通被阻隔掉~這麼一來…會害它壽命變短ㄋ~



在還沒拆殼之前,更不管我是否能夠完整修復它,我一定要先將那些阻隔通風口的保護膜清除一些掉!否則…難保它長久安康啦~



拆殼前~要先將腳盤座的支架解下~不然拆不了殼的…



對了!先來做一下送電測試ㄟ~

主人說:跟前修的那個實例是相當的狀態(液晶螢幕維修~AOC(冠捷) 型號:V22+,啟動遲緩~),我想測試看看,它到底多久後,才會有反應?我等有一回說…,它就一直不亮~

外置電源送電後是有亮指示燈的,可惜~送入機器,它的指示燈並沒有亮起!!



這樣當然無法啟動機器!來拆機查檢囉…

這是拆開背蓋後的內部,為了標榜LCD螢幕的輕又薄,所以整個機器內,大都是空空蕩蕩的,沒有任何電路,只有一條屏線,延伸進入面板…



而重要電路!大都在底下的這兩個鐵盒子內…



這兩處有軟排接入面板內,且是由上頭那張圖照內的鐵盒輸出的,顯然是恆流板的所在之處!



以前的維修實例,我已跟它耗戰過幾回了,這回~哪個板子都不用去,直接殺入這個主板所在的鐵殼做查檢就對了…



這一塊就是它的主板前後照!看不出任何異樣?再次試送電查量中……



經過一番查量~汰換更替~現在要再次送電測試囉…

你有看到的,它的指示燈終於啟動亮起藍燈,也能轉為待機橘燈,一切正常!



再加入屏線測試!OK的,啟動正常顯示『AOC』Logo!也偵測到無訊號!



在排除故障現象後!為能提昇機器壽命!再將主板電源輸入端的濾波做更新,使其工作電源更平穩,期能更長久的為主人服役!



重新再度整機測試一遍!OK的喔~



當時~通知主人將外置電源一併附上,主要還是要查檢它的內部電路,看看是否安康,不OK的話,還是要更換之,不然~到時…若是他出問題,又會再度不亮指示燈,那我不就如跳進濁水溪一樣,洗都洗不清了一~



開膛剖肚!查檢結果,這個適配器的濾波用料還很高檔ㄋ,不錯啦~



這麼一來~我就安心將機器組裝起來~繼續預熱下去囉~



恭喜主人!賀喜主人!不必再花更多金錢另購新品!要是面板安康的話?可能會用到生『蝨母』喔~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/22

高雄.液晶螢幕維修~新北三重寄件維修!DELL(戴爾)型號:2408WFPb,無法啟動維修~

咱…親愛的眾網友~大家好!

又出事了~真是駭人的聽聞,8歲的一個小女童,活活的餓死,這是咱台灣會發生的事情嗎?看新聞的圖照,只剩下皮包骨,4肢真的像竹竿一樣,實在讓人難過…這個地方政府難辭其究啦…來~來~來~你來…

今天來看一台新北市三重寄件維修的液晶螢幕~如底下包裝~

這是…?

看來是好大的一台,像是DELL(戴爾)的LCD是吧?

喔喔~連腳架都一起送過來,主人想要幫快遞人員鍛鍊身體的樣子,真是太『條直』了~XD

答案揭曉:

正是本機!DELL(戴爾),型號:2408WFPb~



這是主人留的字條:內容大家就自己看囉~

所以~也不必再做測試,直接殺入主機電路部位…



這是解下後蓋的內部防塵蓋,搞得整個機身重得要死,它脫不了干係!



這個腳座的金屬固定卡榫,已經被破壞了一邊,不知是怎麼拆卸的~



這是再解下防塵金屬蓋的內部電路分佈!

這個機種與同廠牌的27型差不了多少!如:液晶螢幕維修~DELL(戴爾)型號:2709Wb,送電僅亮指示燈!無法啟動!,因此它會發生與27吋相類似的故障狀態,應該是可以想像得到的~



解下主板~



OK!經過對主板查量與汰換!這樣畫面不就有了~



這種『OSD』!還真的有點不好設定耶…



畫質是:1920*1200的~還真是不錯ㄋ~



接下來~

我得好好傷腦筋~如何來包裝這一台巨無霸說…,有點難包裝,真的感謝那些不遠千里寄件維修的客戶,尤其是較大型的螢幕!真有心~感恩啊~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/21

高雄.液晶電視維修~LG(樂金)型號:RM-32LZ50,啟動後顯示紅屏,及拖影維修~

咱…親愛的眾網友~大家好!

今天來看一台液晶電視的維修,是底下這個後背照的LG(樂金)液晶電視~

型號是:RM-32LZ50,這款的外觀跟這台37吋很相似,如:

液晶電視維修~LG(樂金)型號:RM-37LZ55,送電無法啟動!

呼呼~現在想起那台37吋的,我都還會起『腳冷筍』說~

那麼來看看這一台的情況~



這是它的故障畫面~殘影又拖影~顯示超暗成~看來很難修說…



這是它的內部概況~



南韓的機器,常搞這種雙擊式的高壓驅動方式~



還是先來清潔它的屏訊號線試看看~



結果~你有看到的~畫面依舊啦~



花了點時間~解下控制電路鐵盤,來到終端顯示處理的電路位置~



來查檢這一塊電路~



經過對剛剛上述電路的查檢~及更替汰換~

現在看來是解除一項故障點,拖影的現象已經排除了!

只是,現在的色彩顯示卻是泛紅的,哇~這又傷腦了~怎麼回事啊…問題這麼多



這個是用『WII』輸入的AV訊號,也還是一樣紅通通的一片…



但是~

『OSD』的圖框,色彩像是正常的ㄋ~那…是韌體的問題嗎?



是剛剛處理的那塊板子還有問題ㄋ?還是底下這塊主板出了問題?

主人有再多拿兩塊同類型的主板來讓我更試,只是這兩塊主板,也是他汰換下來的,所以…當然沒一塊是好的啦…

不過~有一個疑問,可以來解惑一下,剛剛自問會不會是韌體有問題,因此我將其中一塊顯示畫面是『泛白』的主板記憶體,與本機『泛紅』主板做交替測試,結果~它的畫面並沒有變成『泛白』,也還是依然紅通通的,所以~顯然問題並非出在它的韌體上~



因此……



ㄟ…………底下的畫面,不是正常的藍屏嗎?而且顯示也正常了啊~



沒啦~

那是我更改主板後所做的測試!藉以區分是主板的問題,還是先前處理的TCON板還有問題?現在可以得知,拖影是TCON板所造成的,而『泛紅』的現象ㄋ?當然是被我更替下來的原機主板囉~



畫質看來還不錯說~美女就是美女…



再來~

就是要傷腦筋這些這些POWER鍵、及指示燈的的改裝跳線…,很累人的說…



都OK了~封蓋測試一陣子再說~



整機~重新測試輸入源的顯示狀態~

依序為:AV輸入源~VGA(PC)輸入源~TUNER(類比)訊號源…,只有!



OK的~看看老王使出什麼招式,來化解學運危機…



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/21

高雄.液晶電視維修~Benq(明基)型號:SH3742,啟動後!面板顯示白化維修~

咱…親愛的眾網友~大家好!



一開始就看到它的故障畫面~而不是它的外觀照!

哈哈~忘了拍了咩~一上了工作桌就給它一直拆一直拆,都已經修好換了別的機台,最後是在整理照片時,才發現到怎麼沒有拍攝它的外觀及型號標貼…

底下幾張~是它的顯示故障畫面, 一開始送電啟動後是『慘白的!』,最後再加入『TUNER』訊號後,有看到一點點圖框訊號顯示,但是那是不對盤的顏色?



其實這也不用再拍攝外觀照,在我的BLOG內搜尋『SH3742』,你可以找到一堆啦~

底下是它的內部電路分佈及各各獨照~這個當然也是看過『N』遍!

常常說這一台『費事』,就是在說這裡~那ㄎ電路鐵盤的固定螺絲!



這樣!

才得以上翻~來到目的地 ─ 它的終端顯示處理的電路部位!



解下電路板查檢~汰換~試車結果…你有看到的~還是不行耶??怎麼會這樣?



再度解下再處理~哇…死啊!阿金啊春…『色彩線條~』,『嚕修嚕大康~』



再解下終端顯示處理電路板,這台~那ㄟ~這『壞突!』勒?

終於~畫面正常囉~



緊接著再來補強電力供應中心~



OK的~可以組裝起來試車預熱了~



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/21

高雄.液晶電視維修~SONY(索尼)型號:KLV-40D300A,無法啟動!故障紅燈閃爍規律性的『兩下』維修!

咱…親愛的眾網友~大家好!大家早喔~

今天持續來看一台SONY(索尼)廠牌的液晶電視維修,是40型的液晶,型號:KLV-40D300A,我好像跟300A的比較有緣份,最早碰到的一台是型號:KLV  40V300A(不過~這一篇好像未複製到PCHome,所以也找不到了,因為YAHOO已經不玩Blog了,除非,我再重新PO這一台的維修文),我看是算了吧…

底下是它的背後及型號照:



這裡是解下後蓋的內部電路分佈,與無緣的那一台(40V300A)同樣的的電路,就不知一個叫40D,一個叫40V,所為何由?



還好~

它只是閃兩下!而不是那些閃5下或是8下,或是10來下的故障代碼,也還好不是底下這一塊,這一塊叫主機板的故障!不然…又是要賺經驗了~



紅燈閃爍兩下,週而復始的都是這樣的循環,我在客戶家中測試的結果是這樣的動作的,後來載回工作室後,就給它一直一直拆下去~修下去~最後並沒有拍攝到它的動態故障畫面(閃兩下)~

再來解下這塊電源板後,直接殺進去囉…



這是整理過後的電源板,要來試車看看囉…

拜託一下!讓我試點成功,趕緊『手勢舉高、拿香來拜』囉~



呼呼~『屋拜屋保佑』喔~熱機了30幾分鐘都是OK的ㄋ…



緊接這再來整新~補強它的高壓驅動板~這個板子不處理,將來可能會變成閃10幾下的故障訊號?



OK的~組裝起來讓它繼續熱機,一定要給它燒個10來小時,才善罷甘休~

提供參考,請多指教!



工作室附近Google街景:



 工作室地理位置:



 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/21

高雄.液晶電視維修~CHIMEI(奇美)型號:TL-32S4000D,啟動後無顯示影像,僅有『黑亮屏!』維修

咱…親愛的眾網友~大家晚安~大家好!

哈哈~我又找來了『兔斯基』這些表情符號,上傳到相簿,這樣又都了許多表情圖片可以使用,不然僅有一組Yahoo的圖案,是無法代表所有維修中的情境的…



今天再來看一台液晶電視的維修,是這一台CHIMEI(奇美)的廠牌,型號是:TL-32S4000D



這個是它的故障現象:我說過了它叫『黑亮屏~』,以前就說過了,許多客戶來電的故障描述,還是會說這種現象是:『有聲無影~』



來拆機查檢囉~



以前遇過的這類型LCD.TV,都要從中間的小蓋先拆起~內部會有它的主板,以及它的電源板,如:液晶電視維修~CHIMEI(奇美)型號:TL-32S3000T,啟動後『黑亮屏~』無影像顯示!,而這一台一拆開來,就只有一個Tuner(調諧器)而了已~



而通常也能夠在這個角度,看到屏線接入到TCON的…,現在似乎沒有看到它,ㄟ~~~那塊TCON有那麼小塊到看不見嗎?心中滿是狐疑說?



解下它的後蓋!

這下就看得明白了,所以嘛~電視越來越低價競爭,製造廠不得不更為精簡,精簡到,什麼電路板都越來越小~而且連顯示處理的終端電路板也不見了~



在這邊~

我看不到它終端顯示處理的電路板,屏線直延伸進入玻璃基板的橫隔板內,安ㄋ~麥安怎…,我想找它的『TCON』做查量的動作ㄋ~你快告訴我啊~你…



難不成~所有的最終顯示處理的電路,都在這個屏線入口的後端嗎?安ㄋ~就害啊啦~



不行~非得拆面板不可~實在是有夠『厚工』ㄋ~



終於~

來到這個位置~呼呼~ㄢㄋ…是麥安怎量啊…?Orz…



經過一番查量奮戰~想說先不要加裝鐵框,要先來測量一下下…

結果~試點起來,什麼畫面也沒有,阿~死啊…,這是什麼狀況況啊?後來我才想到原來沒有裝入高壓板的線路,害我緊張一下下…,真正是…



好吧~加入鐵框,把它倒翻過來測試~ㄟㄟ~有藍屏、也有頻道台號顯示!再給它加入『tuner』訊號,看看顯示如何?



OK的~鮮亮!豔麗!光彩奪目!



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/20

高雄.液晶電視維修~Panasonic(國際)型號:TC-37MPJ,畫面光度過亮,無法調整維修~

各位早~

我…還是回到『谷歌』的Blogger來繼續編輯維修文,這10來天轉到『Xuite』,原因只有一個,它那有許多表情符號可用,有時候,有些表情符號可以應用時,能夠表達在當下或是在維修時的心境~

只是~『Xuite』內上傳的圖片,在其他的Blog中,都沒辦法有效的顯示?而Google所上傳的圖照,就沒有這個層面的困擾,每一個網站的Blog都很適用,只能說『谷歌大神』實在太強了~

剛剛網搜一下,也可以將以前YAHOO在用的那種符號,先上傳到你的相簿內,這樣就可以點選心情圖表了,加減用看看囉…

這個連結可以下載到這些符號,你可以用看看:

接下來~

回到主題,今天再來看一台液晶電視的維修,是底下這個廠牌:Panasonic(國際牌)型號是:TC-37MPJ



這裡是它顯示的畫面:看起來挺正常的啊?



那再來這一張ㄋ~好像又有一點怪怪的?,真的有一點太亮的感覺?這是什麼地方有問題ㄋ?繼續看下去囉~



來拆機查檢~一樣是壁掛式的LCD TV



類比、數位訊號都有,在以前可能是高級貨喔?



Panasonic(國際)的液晶電視都是挺重的~裡面鐵板保護蓋特別厚~

底下是它的內部電路板分佈~



轉個邊~

來到這個位置,需要對下面這塊小鐵殼內的電路做查量電壓的動作~很可惜…



還得再多費點功夫~將這塊電路固定鐵板解除後,才可以看到目的地~



再解下小鐵蓋,這個樣子的擺設,才有辦法做測量的動作,真的有點費事耶~



再解下這塊終端電路,更新~替換~



 那…看看現在是不是比較正常ㄌ?好像有又好像沒有…,因為!原來不良的故障就不是很明顯…



繼續再花點時間,解下主板與電源板所在的控制電路部位!來查檢看看,這兩處有、無不良地方~



主要目地,還是要來修補一下它的電力供應中心~



OK了~你現在看看,它的顯示畫面是不是會比較順眼一些~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/20

高雄.液晶電視維修~BENQ(明基)型號:SH3741,啟動後,不亮屏維修!

各位午安~

今日來看一台液晶電視的維修,看到集錦照片內的第一張,應該知道是什麼廠牌吧?

是的!依然是BENQ(明基)這個廠牌,型號是:SH3741~這台主人曾試圖DIY維修,最後還是作罷!一起來看看到底是怎麼一回事~

底下是它的背後外觀,BenQ(明基)SH系列,含42吋的都是這樣的外觀,超大的一台說…

這是它的內部電路分佈概況~

41型號的系列,連同42吋的,都有多一個數位訊號的輸入盒~

看到這些被撕下的膠帶,以及未插入的導線PIN,你就該知道,已經被拆過了~



所以~怪不得剛剛送電測試是『暗屏~』

因為已被拆解了~

我一下就來道第二個層面~可惜的是:我並沒有看見本機器的終端顯示處理電路板~我有點覺得主人,怎麼忘了把東西鎖回?正在狐疑時…,這樣我不是又再去他家一趟~

後來~

在下想到,主人有拿一個紙袋給我,這才恍然大悟~原來這塊電路板放在這裡面啊~呵呵…

既然!已經找到它,那就趕緊來查檢它~更替它囉~

經過一番更替~汰換後!要來試車囉~

非常的OK喔~手術成功~放個鞭炮慶祝一下…

在排除故障點後~

要再來對它的電力供應中心,做整新~補強的動作…

收工囉~

來~來~來看看時下最夯的『帆神~』

 提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/20

高雄.液晶電視維修~SONY(索尼)型號:KDL 37S4000,啟動後無畫面,僅有『黑亮屏』維修~

各位好~

其實應該是早ㄢ的,我把『Xuite』預存的功能給關閉,還我早上打得一些文字消失無蹤,那你幹麼把它給關閉ㄋ?哇無知~就覺得改完文章,也確定上傳了,它就一直還顯示在草稿中,就乾脆給它關閉,自己記得儲存草稿就好,結果一早急著出門載電視維修,把它給忘了~

今天來看一台液晶電視維修,本來今日這篇文章對『SONY』的這個品牌,做了一些批判,現在又重新來過,就饒了它吧~不過ㄋ!就像常有網友說的,以前都會說View Sonic(優派)這個品牌多好多好…,而今只有這一句:『現在的View Sonic已經不是以前的View Sonic~』所以ㄋ~這一句話,也是可以套用在這邊:『現在的『SONY』,也不是以前的『SONY』了

那麼來看看~今天遇到的這一台『SONY』吧…

這是它的出廠標貼:KDL-37S4000



這是它的故障現象,我都叫它做:『黑亮屏』,

有許多來電客戶在描述故障現象時,都說它是『有聲無影!』,其實也是對得,總之~隨客戶怎麼說都可以,反正就把它修到有聲又有影,而且要正常顯示的影像,這樣就對了~



來拆機查檢囉~

底下是它的內部電路分佈,看起來內部挺複雜的說,其實也不必搞得這麼複雜啦,人家一塊簡單標準電視電源板,就可以控制了,它非要搞得比別人面積大一倍…呵呵~它就『SONY』啊,不弄個複雜點,那像『SONY』ㄋ~



沒有影像、有背光~

那就直接找最終端顯示處理的電路查量起~



在下有兩片這一類的備品~



這一片的PIN口,與原機的PIN口是相符合的,雖然它們不同編號,電壓相同的話,可以試試的~因為PIN口相同,大抵上都是同樣的支援畫素…,沒有問題的~



來給它尬上小測一下,到底是不是TCON的問題?

這一片是自己上回測試別的面板時,給它多挖了許多洞,我把它搞成萬用型的固定孔,這樣比較好測試啦!



所以~你看尬上自己的TCON後,影像已經出來見人囉~



那麼就全力來查檢本機的這個最終端顯示處理電路囉~要殺進去了~



經過在下妙手回春~現在!不再只有黑亮屏而已,連影像顯示都非常OK喔~



組裝起來預熱囉~



提供參考,請多指教!



工作室附近Google街景:



 工作室地理位置:



 維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/20

高雄.液晶電視維修~SAMPO(聲寶)型號:LM32V22,啟動後無聲無影更替主板維修~

各位晚安~

今天又有一則令人痛心的消息報導,就因為那打了太多手機的通話費:$『4000』,又因為家中過於『清貧』,因此跳樓來結束自己年輕的生命,這實在太令人痛惜,才十幾歲的年輕小妹~現在這個社會真正『足壞賺吃!』,大家『卡加油』ㄟ~大家『卡巴結』ㄟ~

今天來看一台電視的維修,是這個廠牌:SAMPO(聲寶)型號:LM32V22


看到這樣~你不要以為是外地寄件來維修的,其實不是啦~

是主人對它愛護有加,就在高雄本地而已,要載送到我這,還包裝得如此的妥善~

這是它的背蓋照~

這一台以前有修過,如:SAMPO(聲寶)型號:LM - 32V22,無法啟動!,那麼來看看,今天遇到的這台,跟上回的狀況是否相同?

這裡是它的故障狀態:送電又亮待機燈~也能啟動轉換為綠燈,不過ㄋ,那是我等待好久後,它自己莫名其妙亮起來的,你以為啟動綠燈亮了就好嗎?不是的,它就只亮綠燈而已,其他的動作都是無聲無息的,簡單的說:有亮綠燈跟沒亮是一樣的狀態!

這個是它的視訊盒,這個視訊盒對於本機器來說,製造出的熱能不比電源板差,根本就像火甕一樣!

拆機查檢到了內部~

這邊是它的所有電路概況,跟前述的實例相同,只不過~電源板看來是另外一塊板子!

在再一次的送電測試中,發現它有時可以啟動(轉換成綠燈而已),有時又一點動作都沒有~

沒有什麼動作ㄋ,就是它的PS-ON訊號根本沒有出來,有出來後,所有的電壓也都有到主板,到了也沒用,因為依然還是沒有工作!

這塊主機板是出了名,使用一定年限後,就會有一大堆問題出現的,所以ㄋ……

先不管它,再次來確認一下電源板的良否?

取下電源板,來做強制輸出,你可以看到二次側輸出端的假負載(燈炮),亮得不得了,那代表什麼?它沒事咩~

其實主人送件來時,有跟我說,他有自行拆機查看,發現電源板並無任何異樣!在那當下我是有跟主人提過,這個機種,主機板故障機率很高,要有做更新公用主板的心理準備……

如今~到了這個節骨眼,不請公用主板出來試點是不行的了~

經過~一番的接線試點~你看看…………這不就是隨即可以啟動,馬上能顯示畫面,不用莫名其妙的等待~

還是那一句老話!

變更公板!延續機器的續航能力,最為費事的還是在它按鍵板與及它指示燈的改線動作,尤其是那些原來以分壓設計來控制的按鍵板,那就更加煞費苦心啦~

這是整個改裝後的內部概況~

主人先前對於更改公用驅動板有疑慮,他問說:改裝後對於面板顯示的色澤,會不會比較差,我給它的掛120趴的保證,保證比你原機器的好啦~想想新製程的晶片,跟你機器上的近8年前的晶片相比,熟優熟劣啊?

雖然輸入的介面少了些,只不過,一般家庭還是僅使用這些而已,這麼一來,也降低了整個機器的功耗,這除了節省能源,降低荷包失血外,也可以更延長機器的壽命,你說何樂而不為???

先讓它預熱一陣子,這期間就來做按鍵板及接收器的更線動作~

這裡是內部最後整裝後的現場,是不是乾淨清爽多了~



而改裝後的背後照,依然如昔~



這是第4台訊號~



這是PC訊號~



這是我用『WII』接入的AV端子訊號~



這是USB訊號播放,可以看影片~可以看相片~還可以聽音樂~感覺功能更符合現代了~你…還在等什麼ㄋ



回來地上繼續預熱囉~

好巧~怎麼我拍的畫面文字 ─ 小男主角說的話,剛好可以在這應用得上─『看起來也挺不賴的嘛~』

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/19

高雄.液晶螢幕維修~acer(宏碁)型號:V203H,送電後~電源燈閃爍無法啟動維修!

位早安~

週日一早!咱們來看一台液晶營幕的維修,這是橋頭地區的同業送件過來的,一起來看看…

這是它的外觀照:acer(宏碁)型號:V203H



這裡有它的故障狀態影片:



那麼就來拆機查檢囉~拆殼後~

你可以看到鋁貼都已撕毀,看來有人曾經入侵過…

一直以來液晶螢幕都是削價競爭的,製造商當然也是無所不用其極的努力減低製造成本,及其工時,因此你可以看到越來越多的背光模組,又回到早期的小口雙燈模組,這樣不只省略了上。下各一支燈管,一回它內部控制電路的PI板部位,也能再節省一些元件,這樣就更能減少成本,以便能應付這市場上的競爭~

說這些幹嘛ㄋ?我只是想說:『新的液晶沒有比舊的液晶好喔~』

這是解下的電路模組,一切都是良好的,有不良的~不會再來到我這~

我再次測試!

在這樣的狀態下(未接入液晶面板),電源指示燈可以亮起不再閃爍!這樣是意謂著什麼ㄋ?

好吧~

~那再給它多加入燈管組做測試~也還是OK的!



所以~有可能面板內部燈管有問題嗎?

再度的將電路尬回本機器背光,也是OK的啊~

只是!當我再接上面板屏線後,卻又像先前的故障現象一樣,一直閃爍著電源燈~

這是說:…



是說:當我又把屏線拔除後,它又一切都恢復正常~

是說:面板有問題嗎?



可是!

當我取來測試板測試的結果,顯然不是面板的問題,它 ─ 面板好得不得了ㄋ~



那這麼一來~燈管沒事,面板測試也OK,分開測試大家都相安無事!全部尬在一起又出事…哇哩勒~~~啊~

我懷疑它的電壓不給力!解下大桶做測量如下~顯然與新品相差甚多,這麼說來,可以『賓果』了嗎?



再做了一堆測試後,結果還是一樣的~



後來~直到更替掉這一ㄎ線圈後,終於啟動了螢幕,也熱機了好一陣子(吃個晚餐都還是ok的),所以~原來是高壓線圈在漏電…?



沒想到的沒想到~吃完飯後,想來正式觀查它顯示的畫面時,卻是得到這樣的訊息~

靠~一直閃一直閃個不停…,『這~金啊是發生啥蜜代誌啊?』

其實先前一直沒有正式點亮過~即使點亮了,也沒有給它正式的觀察過~想來正式瞧瞧,這才發覺它一直在閃爍,實在是…

後來~還改了公用驅動板來試點~雖然是不會再閃爍~也因為不會閃爍,得以仔細的觀察其顯示的良否,此時~我卻發現一個更大的紕漏,玻璃基板的一個小角落有焦黑的現象~

這似乎是燈管長期嚴重燒毀,延燒到基板所造成的現象!(我沒拍照~因為看到以後,心中浮現了許多不要的畫面!~)

也就是底下圖照的這個角落~

啊~慘啊了~可以看到這是燈管出線部位燒焦的現象,也可以想像導線因脫皮而接觸到金屬外殼,導致了漏電現象,致使電源燈一直閃爍無法啟動~死啊啦~

那就來拆卸面板,查看究竟囉~唉~這樣再下去,就苦了耶~

底下是一系列,拆面板的過程,所看之處竟然都是慘不忍賭啦~



這個機器是V203H,可想而知是20吋寬螢幕的背光,老實說~實在沒這種尺寸的燈管ㄋ,為了延續本機壽命,因此在下僅能給它埋入19吋寬尺寸的燈管,於是,便成為如下的圖照~~

先前說:製造商一直再減低製造成本,除了使用上、下各一支燈管外,連它的燈罩也改用塑膠來製造,你看看~這是多麼差勁啊~所以真的:『新的沒有舊型的液晶好啦~』



當找到了問題所在後,所有PI板上的零件也都已于回復,一切就都能夠正常顯示了~

好在公板都只是試裝性質,並沒有對原型的PI板上做了很大的破壞,也還好那兩個穿孔並無線路在此~真正是『好理加在!』

這樣!一切就都恢復正常了~呼呼~搞了超久說,都已深夜了~



剛剛上頭不仔細觀察,你應看不出什麼異樣~

換成電腦畫面,你可以看到左上角落稍嫌暗了一些,但是,還是可以看得明白的,要怎麼說ㄋ~總之!就能用就好,也沒有再多加收費用啦~



提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:



維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/19

高雄.液晶電視維修~BENQ(明基)型號:SH3742,啟動後,顯示不良維修…

各位晚安~

本以為『太陽花學運』劃下逗點後,應該會稍微平靜一陣子,沒想到北部的那個特區內,依然是風波不斷,我想說的不是哪一邊對,哪一邊是錯,我是想問的是:為什麼還是會亂糟糟,這該是當局者該自問的地方…你說是不是咧?

今天來看一台液晶電視維修~

這台沒有拍到它的背蓋照:

那其實是BenQ(明基)型號:SH3742,這個廠牌型號的內部照啦~

這是它的故障現象:都是白色的畫面而已~


給他上翻起來看看,還可以看到『OSD』的圖框,不過~也是很白ㄋ!

再看一下~內部的所有電路圖照~

以前說過~這一台挺費事的,還要再解下它的主板遮蓋,以便再解下這個位置上的這一ㄎ電路鐵盤的固定螺絲~

不解的話~鐵盤是上翻不起來的~

鐵盤不能上翻~這個位置永不見天日了~

所以才能解下這塊終端顯示的處理電路板,查檢及更替後……,趕緊來試車看看~

畫面已不再顯示白化~有正常顏色的圖框了~

排除故障後~

要再處理它電源供應中心,清潔~補強一番~

再度測試~這回上翻起來拍照存證!就繼續趴著讓它預熱囉~

提供參考,請多指教!



工作室附近Google街景:



工作室地理位置:

維修收送專線:(07)5531525;0928029525 曾仔~

本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!

敬請~ 放心送修~安心使用!


繼續閱讀
2017/09/19

高雄.液晶電視維修~ESonic 型號:HD-4209,無法啟動,啟動無顯示維修~

各位早安~

在激情3周的時光後,『太楊花學運』,將於明天劃下完美的光榮句點!期望將來的代議制度下,能為台灣人民監督出更貼近民意的法案,更能為下一代審議出造福百姓條例,以期能給下一代鋪陳更美好的未來…,立委諸公們加油喔~台灣人民更要加油~再加油……

今天來看一台液晶電視的維修過程,這是一台『名不見經傳』的液晶電視,管它傳不傳,錢都花了,若是維修價位合宜,修好它能看就好囉~不然要花更多,您說不是嗎?

本機外觀後背照:

這個電視的輸入介面,有一點類似公用驅動板的性質~



使用幾年後,所有的通風口,都有灰塵堵塞,一回完修後,要好好給它清潔一番,其能有通風良好的散熱作用~



ㄟㄟ~用了4~5年,第一次維修耶~麥醜啊啦~

這是它的故障現象:

一送電有待機燈號~

只是按了啟動鍵並無立即反應~過一回後,自行轉換為啟動藍燈~

不過~再來什麼就都沒了,沒有聲音,也沒有影像,背光也不亮…

既然~這一個要先行拆除,那就先來查檢它的AD主板好了~



所以~先處理它的主板,並加強焊點知~

主機板在外部已經先行處理過~接著繼續挺進到下一層…

除了主板外,這個下一層,就剩下不了什麼零件了~

前進到下一層,就是要來查檢~整新~它的電力供應中心 ─ POWER BOAD

不知為何整新後的圖照,就是沒有給他拍照存證~

可能是急著要來測試了,剛剛處理完AD板,並沒有測試,因為~我知道無論如何,都還是得再來查檢它的電源板,不如~一起處理完畢後,再來一併做測試~
